لوله های میخ دار برای بازیابی حرارت اتلافی – ASTM A335 P22
معرفی محصول

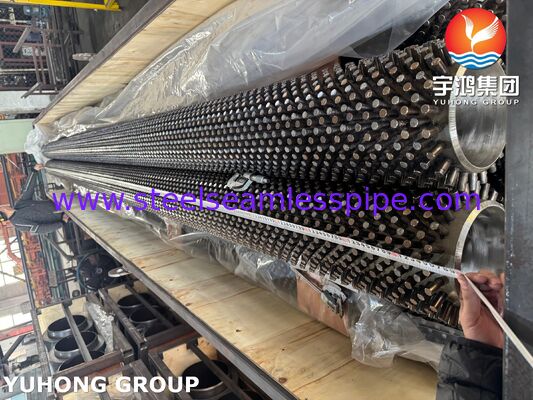

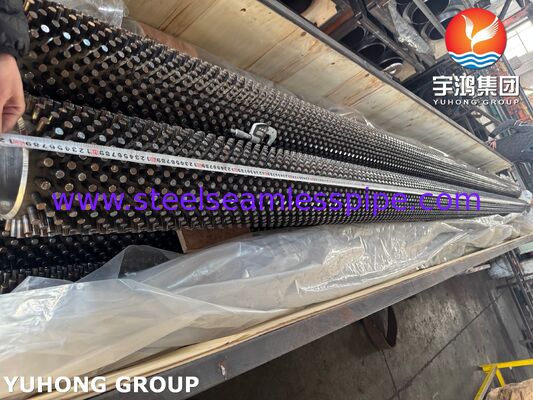

لوله های میخ دار ASTM A335 P22 برای بازیابی حرارت اتلافی لوله های انتقال حرارت با دمای بالا هستند که برای بازیابی انرژی حرارتی از گازهای داغ دودکش، گاز اگزوز و سایر جریان های فرآیندی با دمای بالا طراحی شده اند.
این لوله ها از فولاد آلیاژی بدون درز ASTM A335 P22 به عنوان لوله پایه استفاده می کنند. P22 یک فولاد آلیاژی کروم-مولیبدن است که حاوی تقریباً 2.25% کروم و 1% مولیبدن است و ترکیبی از استحکام در دمای بالا، مقاومت در برابر اکسیداسیون و پایداری حرارتی را فراهم می کند. سطح خارجی با میخ های جوش داده شده جداگانه مجهز شده است که مساحت انتقال حرارت موثر از سمت گاز را افزایش می دهد.
برخلاف لوله های پره دار پیوسته معمولی، لوله های میخ دار از میخ های استوانه ای گسسته یا شکل دار مخصوص استفاده می کنند که در اطراف لوله چیده شده اند. این پیکربندی سطح انتقال حرارت اضافی را فراهم می کند در حالی که مسیرهای جریان گاز باز را حفظ می کند و این طراحی را به ویژه برای کاربردهای با رسوب گذاری، گرد و غبار، فرسایش و گازهای اتلافی با دمای بالا مشتری تولید می کنیم.
لوله های میخ دار ASTM A335 P22 ما می توانند مطابق با نقشه های مشتری، الزامات طراحی حرارتی، کدها و مشخصات پروژه قابل اجرا تولید شوند.
ویژگی های کلیدی
- لوله پایه: فولاد آلیاژی بدون درز ASTM A335 P22
- جنس: فولاد آلیاژی فریتی 2 و ¼ کروم-1 مولیبدن
- نوع لوله: لوله انتقال حرارت میخ دار / سر میخ
- کاربرد: بازیابی حرارت اتلافی و بازیابی حرارت با دمای بالا
- نوع میخ: استوانه ای، مربعی، مستطیلی، یا مشخص شده توسط مشتری
- چیدمان میخ: خطی، پلکانی، یا سفارشی
- عملکرد در دمای بالا: مناسب برای سرویس در دمای بالا و پرفشار
- انتقال حرارت بهبود یافته: مساحت سطح خارجی افزایش یافته در مقایسه با لوله های ساده
- تحمل رسوب گذاری: فضاهای باز بین میخ ها می تواند به حفظ مسیرهای جریان گاز کمک کند
- چرخه حرارتی: مناسب برای تجهیزاتی که در معرض چرخه های مکرر راه اندازی و خاموش شدن قرار دارند
- طراحی سفارشی: ارتفاع میخ، قطر، گام، الگو، قطر لوله، ضخامت دیواره و طول قابل سفارشی سازی است
مشخصات معمول
ابعاد دقیق لوله میخ دار باید توسط محاسبات حرارتی و طراحی مکانیکی تجهیزات بازیابی حرارت اتلافی تعیین شود.
| مورد |
محدوده معمول / مشخصات |
| جنس لوله پایه |
ASTM A335 P22 |
| نوع لوله پایه |
لوله فولادی آلیاژی بدون درز |
| قطر خارجی |
تقریباً 25.4 تا 114.3 میلی متر |
| ضخامت دیواره |
تقریباً 3.0 تا 12.5 میلی متر |
| طول لوله |
تقریباً 3000 تا 18000 میلی متر |
| جنس میخ |
فولاد کربن، فولاد آلیاژی، یا جنس مشخص شده |
| ارتفاع میخ |
تقریباً 12.7 تا 63.5 میلی متر |
| قطر میخ |
تقریباً 6 تا 25 میلی متر |
| گام میخ |
تقریباً 15 تا 50 میلی متر، یا طبق طراحی |
| الگوی میخ |
خطی / پلکانی / سفارشی |
| اتصال میخ |
جوشکاری مقاومتی یا فرآیند جوشکاری واجد شرایط |
| عملیات حرارتی |
طبق ASTM A335 و الزامات پروژه |
| وضعیت سطح |
همانطور که تولید شده، سند بلاست شده، پوشش داده شده، یا مشخص شده |
| گواهینامه |
EN 10204 3.1 / مستندات خاص پروژه موجود است |
محدوده های فوق، محدوده های تولید معمول هستند نه الزامات ابعادی ثابت ASTM. ابعاد نهایی معمولاً توسط طراحی حرارتی مشتری، نقشه ها، محاسبات فشار و استانداردهای ساخت قابل اجرا تعیین می شوند.
ترکیب شیمیایی ASTM A335 P22
لوله پایه ASTM A335 P22 یک فولاد آلیاژی 2 و ¼ کروم-1 مولیبدن است. عناصر آلیاژی اصلی عملکرد بهتری در دمای بالا نسبت به لوله های فولادی کربنی معمولی ارائه می دهند.
| عنصر |
ترکیب شیمیایی، درصد وزنی |
| کربن (C) |
0.05-0.15 |
| منگنز (Mn) |
0.30-0.60 |
| سیلیکون (Si) |
≤ 0.50 |
| فسفر (P) |
≤ 0.025 |
| گوگرد (S) |
≤ 0.025 |
| کروم (Cr) |
1.90-2.60 |
| مولیبدن (Mo) |
0.87-1.13 |
عملکرد عناصر آلیاژی اصلی
کروم (Cr) به مقاومت در برابر اکسیداسیون و پایداری در دمای بالا کمک می کند.
مولیبدن (Mo) استحکام در دمای بالا و مقاومت در برابر نرم شدن در طول سرویس طولانی مدت را بهبود می بخشد.
سیستم آلیاژی کروم-مولیبدن، P22 را برای تجهیزات بازیابی حرارت که در دماهایی کار می کنند که لوله های فولادی کربنی معمولی ممکن است عملکرد طولانی مدت کافی نداشته باشند، مناسب می کند.
خواص مکانیکی ASTM A335 P22
الزامات مکانیکی حداقل معمول برای ASTM A335 P22 شامل موارد زیر است:
| خاصیت |
الزام |
| مقاومت کششی |
≥ 415 مگاپاسکال |
| مقاومت تسلیم |
≥ 205 مگاپاسکال |
| ازدیاد طول |
≥ 30%* |
| عملیات حرارتی |
نرماله شده و تمپر شده، طبق مشخصات |
| سختی |
طبق الزامات ASTM A335 قابل اجرا |
الزامات ازدیاد طول می تواند به ابعاد لوله و مفاد مشخصات قابل اجرا بستگی داشته باشد. بازرسی نهایی طبق مشخصات ASTM/ASME سفارش داده شده انجام می شود.
خواص مکانیکی P22 به لوله پایه اجازه می دهد تا ترکیبی از فشار داخلی، دمای بالا، چرخه حرارتی و بار مکانیکی موجود در تجهیزات بازیابی حرارت اتلافی را تحمل کند.
طراحی لوله میخ دار
پیکربندی میخ دار برای افزایش سطح انتقال حرارت خارجی بدون ایجاد دیواره پره پیوسته طراحی شده است.
میخ های منفرد در اطراف محیط لوله و در طول لوله توزیع می شوند. هنگامی که گاز داغ از سطح میخ دار عبور می کند، سطوح اضافی انتقال حرارت از سمت گاز را ترویج می کنند.
طراحی را می توان با تنظیم موارد زیر بهینه کرد:
- قطر میخ
- ارتفاع میخ
- گام میخ
- تعداد ردیف های میخ
- چیدمان محیطی
- فاصله طولی
- جنس میخ
- روش اتصال میخ به لوله
- قطر و ضخامت دیواره لوله پایه
برای جریان های گازی گرد و غبار یا رسوب گذار، فاصله بین میخ ها نیز می تواند در محاسبات افت فشار و حرارتی در نظر گرفته شود.
فرآیند تولید
لوله های میخ دار ASTM A335 P22 ما می توانند از طریق یک توالی تولید کنترل شده تولید شوند:
1. آماده سازی لوله پایه
لوله های بدون درز ASTM A335 P22 برای دقت ابعادی، وضعیت سطح، شناسایی مواد و قابلیت ردیابی بازرسی می شوند.
2. آماده سازی سطح لوله
سطح لوله تمیز و آماده می شود تا شرایط مناسب برای اتصال میخ فراهم شود.
3. آماده سازی میخ
میخ ها با قطر، ارتفاع، هندسه و الزامات مواد مشخص شده تولید می شوند.
4. جوشکاری میخ
میخ ها با استفاده از یک فرآیند جوشکاری کنترل شده که بر اساس جنس لوله، جنس میخ، طراحی و مشخصات پروژه انتخاب می شود، به لوله متصل می شوند.
5. عملیات حرارتی / تسکین تنش
در صورت لزوم طبق مشخصات مواد، رویه جوشکاری، طراحی مهندسی یا مشخصات مشتری، می توان از روش های مناسب عملیات حرارتی پس از جوشکاری یا تسکین تنش استفاده کرد.
6. بازرسی ابعادی
لوله های تکمیل شده برای ابعاد لوله، ابعاد میخ، گام، تراز، صافی و کیفیت کلی کار بررسی می شوند.
7. بازرسی نهایی و مستندات
سوابق بازرسی، گواهینامه های مواد، گزارش های ابعادی و گزارش های NDT قابل اجرا می توانند طبق برنامه بازرسی توافق شده ارائه شوند.
بازرسی و آزمایش
کنترل کیفیت به ویژه برای لوله های میخ دار مهم است زیرا هم لوله پایه نگهدارنده فشار و هم اتصال میخ بر عملکرد سرویس تأثیر می گذارند.
آنالیز شیمیایی
آنالیز شیمیایی برای تأیید انطباق لوله پایه با شیمی ASTM A335 P22 انجام می شود.
آزمون کشش
آزمون کشش استحکام کششی، مقاومت تسلیم و ازدیاد طول را تأیید می کند.
آزمون سختی
آزمون سختی می تواند برای تأیید انطباق با الزامات مواد و عملیات حرارتی قابل اجرا انجام شود.
آزمون هیدرو استاتیک
آزمون هیدرو استاتیک می تواند بر روی لوله پایه طبق ASTM A335 و الزامات بازرسی مشتری انجام شود.
آزمون جریان گردابی
آزمون جریان گردابی ممکن است برای تشخیص برخی ناپیوستگی های سطحی و نزدیک به سطح در لوله استفاده شود.
آزمون اولتراسونیک
آزمون اولتراسونیک در صورت لزوم طبق مشخصات خرید، برنامه کیفیت یا کد قابل اجرا ارائه می شود.
بازرسی چشمی
بازرسی چشمی شامل موارد زیر است:
- وضعیت سطح لوله
- ظاهر میخ
- تراز میخ
- ظاهر جوش
- عیوب قابل مشاهده
- صافی لوله
- تمیزی سطح

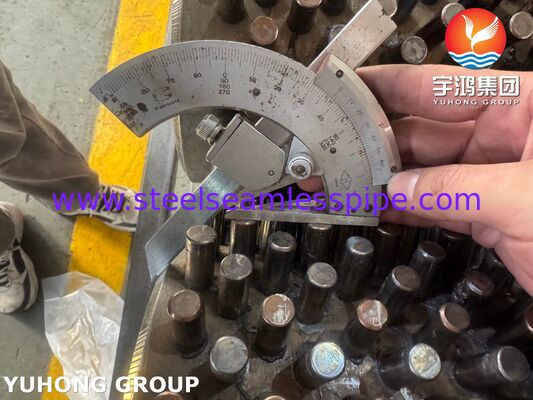

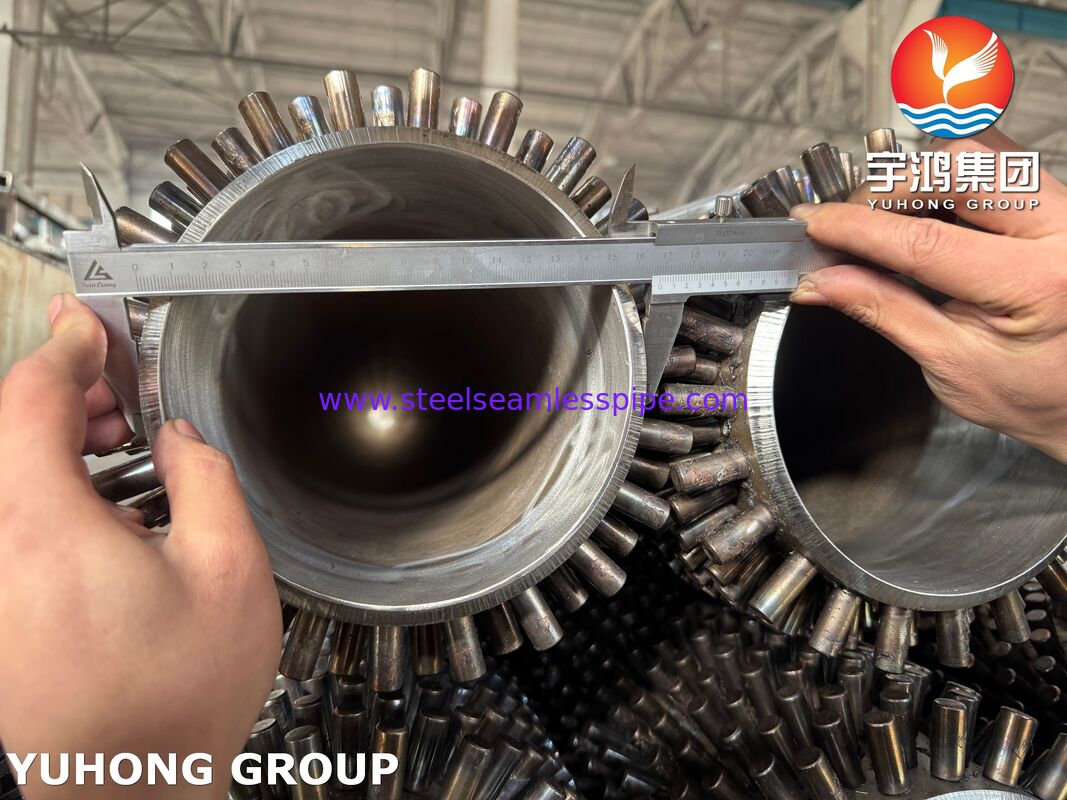

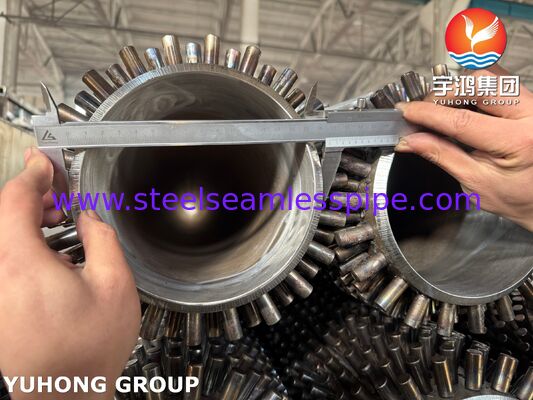

بازرسی ابعادی
بررسی های ابعادی معمول شامل موارد زیر است:
- قطر خارجی لوله
- ضخامت دیواره
- طول لوله
- قطر میخ
- ارتفاع میخ
- گام میخ
- فاصله محیطی
- تراز میخ
- صافی کلی
بازرسی اتصال میخ
اتصالات نماینده میخ می توانند طبق رویه ساخت توافق شده و مشخصات مشتری تحت آزمایش استحکام اتصال یا کیفیت جوش قرار گیرند.
قابلیت ردیابی مواد
شماره های حرارت و شناسایی مواد می توانند از لوله P22 خام تا تولید و بازرسی نهایی حفظ شوند. گواهینامه های مواد EN 10204 3.1 در صورت مشخص شدن قابل ارائه هستند.
مزایای لوله های میخ دار ASTM A335 P22
پایه فولاد آلیاژی با دمای بالا
P22 عملکرد مکانیکی بهتری در دمای بالا نسبت به لوله های فولادی کربنی معمولی برای سرویس بازیابی حرارت پرفشار ارائه می دهد.
افزایش انتقال حرارت از سمت گاز
میخ ها سطح انتقال حرارت خارجی را افزایش می دهند و اجازه می دهند انرژی حرارتی بیشتری از گاز داغ به سیال داخل لوله منتقل شود.
مناسب برای محیط های رسوب گذار
چیدمان باز میخ می تواند مسیرهای جریان گاز بین عناصر انتقال حرارت منفرد را فراهم کند که در مواردی که خاکستر، گرد و غبار یا سایر رسوبات وجود دارند، می تواند مفید باشد.
ساختار خارجی مستحکم
میخ های جوش داده شده منفرد یک سطح انتقال حرارت مستحکم مکانیکی را فراهم می کنند که برای تجهیزات صنعتی در معرض لرزش و چرخه حرارتی مناسب است.
طراحی حرارتی انعطاف پذیر
ارتفاع میخ، قطر، تراکم و چیدمان را می توان برای متعادل کردن الزامات انتقال حرارت، افت فشار از سمت گاز، خصوصیات رسوب گذاری و ابعاد تجهیزات تنظیم کرد.
کاربردهای اصلی
دیگ های بخار بازیابی حرارت اتلافی
لوله های میخ دار ASTM A335 P22 می توانند در دیگ های بخار بازیابی حرارت اتلافی برای بازیابی انرژی حرارتی از گازهای اگزوز با دمای بالا استفاده شوند.
سیستم های بازیابی حرارت اتلافی صنعتی
مناسب برای بازیابی انرژی از جریان های اگزوز تولید شده توسط کوره های صنعتی، تجهیزات فرآیندی و سیستم های تولید با دمای بالا.
تجهیزات پالایشگاه و پتروشیمی
لوله های میخ دار P22 می توانند برای بخش های منتخب همرفت با دمای بالا و بازیابی حرارت اتلافی در تأسیسات پالایشگاهی و پتروشیمی در نظر گرفته شوند.
بخش های همرفت کوره های حرارتی
پیکربندی میخ دار می تواند در بخش های همرفت با دمای بالا که در آن سطح انتقال حرارت افزایش یافته و مقاومت در برابر شرایط پرفشار از سمت گاز مورد نیاز است، استفاده شود.
تولید برق
کاربردها ممکن است شامل بخش های منتخب دیگ بخار و بازیابی حرارت در تأسیسات تولید برق حرارتی و سیکل ترکیبی باشد.
بازیابی حرارت HRSG و توربین گاز
لوله های میخ دار P22 می توانند برای بخش های منتخب بازیابی حرارت با دمای بالا مرتبط با سیستم های اگزوز توربین گاز، بسته به طراحی حرارتی و مکانیکی خاص، مهندسی شوند.
نیروگاه های تبدیل زباله به انرژی
می توان آنها را برای بازیابی حرارت از گازهای احتراق داغ که در آن طراحی تجهیزات به یک سطح انتقال حرارت بهبود یافته بادوام نیاز دارد، در نظر گرفت.
چرا لوله های میخ دار ASTM A335 P22 ما را انتخاب کنید؟
ما لوله های میخ دار را مطابق با ابعاد لوله، هندسه میخ، الزامات حرارتی، مشخصات مواد و برنامه بازرسی مشتری تولید می کنیم.
رویکرد تولید و بازرسی ما بر موارد زیر تمرکز دارد:
- انطباق مواد ASTM A335 P22
- جوشکاری کنترل شده میخ
- موقعیت یابی ثابت میخ
- اتصال قابل اعتماد لوله به میخ
- دقت ابعادی
- آزمایش NDT و فشار
- قابلیت ردیابی شماره حرارت
- مستندات کیفی خاص پروژه
- الگوهای میخ سفارشی برای الزامات طراحی حرارتی
چه برای دیگ بخار بازیابی حرارت اتلافی، کوره حرارتی، کوره صنعتی، واحد پالایشگاه، یا سیستم بازیابی حرارت تولید برقمورد نیاز باشد، لوله های میخ دار ASTM A335 P22 می توانند به عنوان یک راه حل انتقال حرارت بادوام با دمای بالا مهندسی شوند.
مشخصات محصول در یک نگاه
محصول: لوله های میخ دار برای بازیابی حرارت اتلافی
لوله پایه: ASTM A335 P22
جنس: فولاد آلیاژی 2 و ¼ کروم-1 مولیبدن
نوع لوله: بدون درز
نوع میخ: استوانه ای / مستطیلی / سفارشی
چیدمان میخ: خطی / پلکانی / سفارشی
کاربرد: بازیابی حرارت اتلافی
سرویس دما: سرویس در دمای بالا، طبق طراحی مهندسی
آزمایش: آنالیز شیمیایی، کشش، سختی، هیدرو استاتیک، NDT، بازرسی ابعادی و چشمی در صورت لزوم
مستندات: MTC / EN 10204 3.1 / گزارشات بازرسی در صورت درخواست موجود است
سفارشی سازی: مطابق با نقشه ها و الزامات طراحی حرارتی موجود است
