لوله های راه راه برای کندانسور - ASTM A269 TP316L
بررسی اجمالی محصول

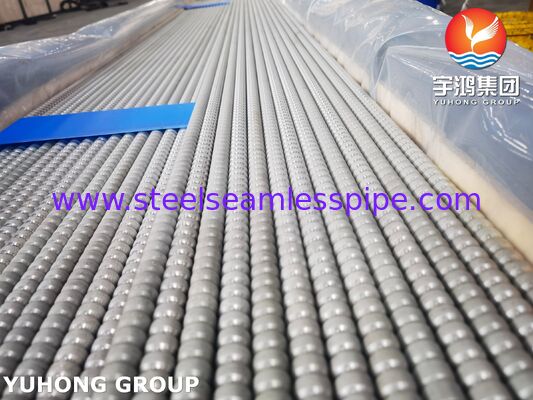

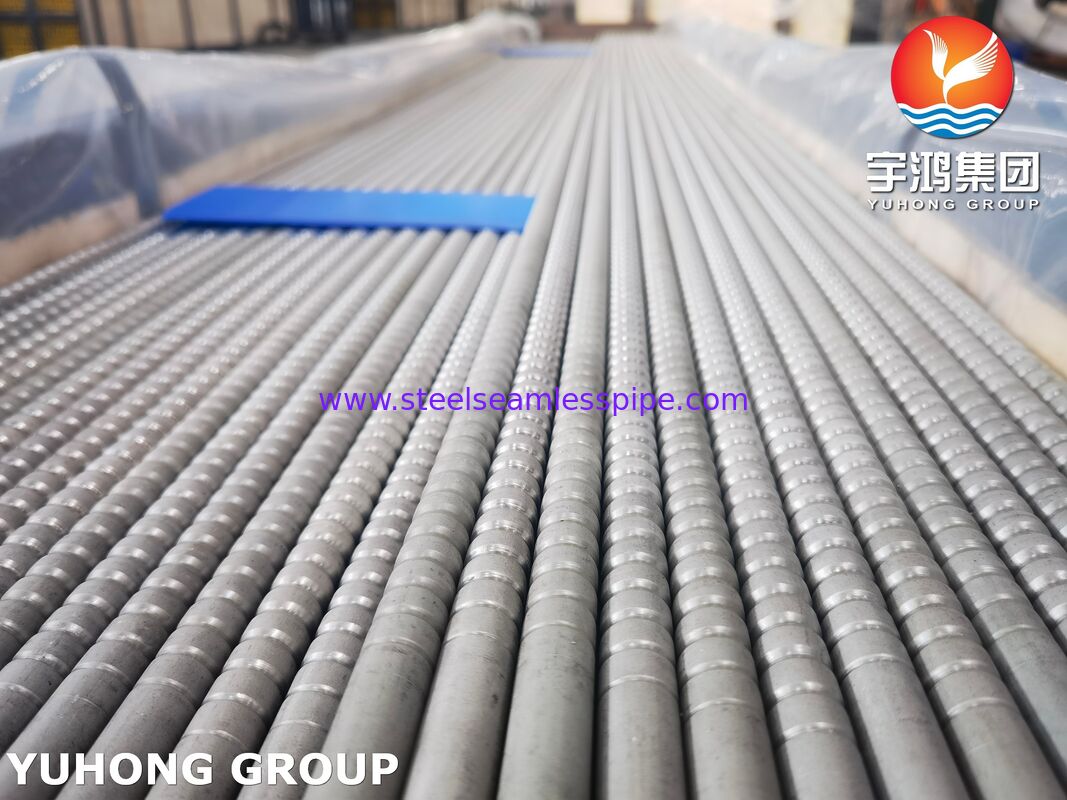

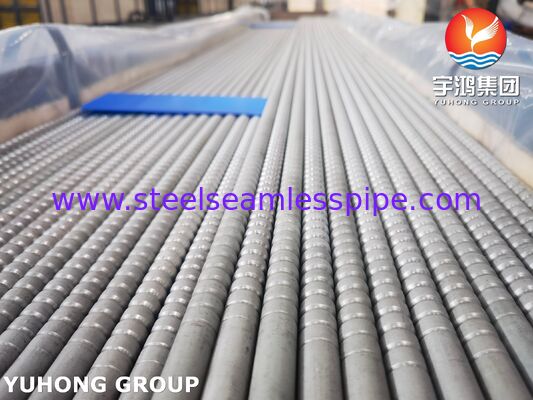

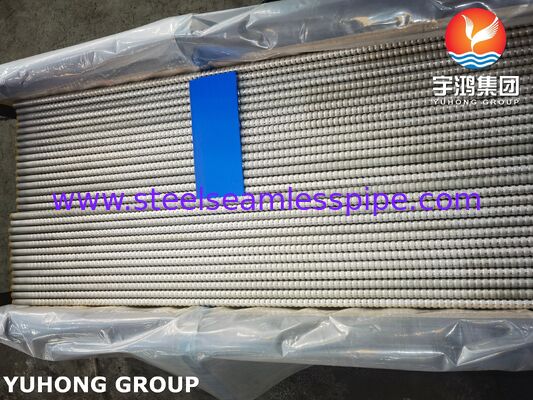

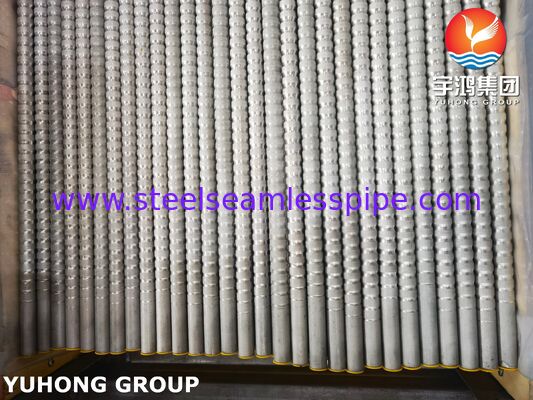

لوله های موج دار ASTM A269 TP316L برای کندانسورلوله‌های انتقال حرارت از جنس استنلس استیل هستند که برای بهبود عملکرد حرارتی از طریق یک پروفیل لوله راه راه خاص طراحی شده‌اند. تولید شده از کربن کمفولاد ضد زنگ آستنیتی TP316Lاین لوله ها ویژگی های انتقال حرارت افزایش یافته را با مقاومت قوی در برابر خوردگی ترکیب می کنند، به ویژه در کاربردهایی که شامل رطوبت، کلریدها، مواد شیمیایی فرآیند و محیط های خنک کننده آلوده می شود.
موج دار شدن یک الگوی جریان آشفته در مقایسه با یک لوله صاف معمولی ایجاد می کند. این می‌تواند اختلاط سیال را در دیواره لوله افزایش دهد، راندمان انتقال حرارت را بهبود بخشد، و در صورت طراحی مناسب برای شرایط عملیاتی، امکان طراحی مبدل حرارتی یا کندانسور فشرده‌تر را فراهم کند.
TP316L حاوی مولیبدن است و محتوای کربن پایینی دارد، که مقاومت بهتری در برابر خوردگی موضعی در مقایسه با فولاد ضد زنگ معمولی 304L در بسیاری از محیط‌های خدماتی ایجاد می‌کند. بنابراین درجه به ویژه برایکندانسورهای صنعتی، کندانسورهای فرآیندهای شیمیایی، سیستم های خنک کننده دریایی، تجهیزات تبرید و سایر کاربردهای انتقال حرارت حساس به خوردگی.
ASTM A269/A269M لوله های فولادی زنگ نزن آستنیتی با ضخامت اسمی و جوش داده شده را پوشش می دهد و نیاز دارد که مواد در شرایط عملیات حرارتی عرضه شوند. این استاندارد همچنین شامل آزمایش مکانیکی و آزمایش الکتریکی غیر مخرب یا آزمایش هیدرواستاتیک است.
ویژگی های کلیدی
- مواد:ASTM A269 TP316L / UNS S31603
- نوع لوله:لوله انتقال حرارت راه راه
- ساخت:لوله بدون درز یا جوش داده شده، بسته به طراحی و مشخصات
- عملیات حرارتی:محلول آنیل شده / عملیات حرارتی شده
- مقاومت در برابر خوردگی عالی
- مقاومت بهبود یافته در برابر حفره های مربوط به کلرید در مقایسه با استاندارد 304L
- تلاطم و عملکرد انتقال حرارت افزایش یافته است
- مناسب برای سرویس کندانسور و مبدل حرارتی
- جوش پذیری و شکل پذیری خوب
- مناسب برای هندسه راه راه سفارشی
- در طول های مستقیم یا سایر تنظیمات مطابق با نیاز پروژه موجود است
برنامه های کاربردی معمولی
لوله های راه راه ASTM A269 TP316L به ویژه برای موارد زیر مناسب هستند:
1. کندانسورهای صنعتی
این لوله ها را می توان در کندانسورهایی که بخار فرآیند باید از طریق تبادل حرارت غیرمستقیم به مایع تبدیل شود، استفاده کرد. راه راه باعث افزایش تلاطم سیال می شود و می تواند به بهبود انتقال حرارت کمک کند.
کاربردهای معمولی عبارتند از:
- کندانسورهای فرآیندی
- کندانسورهای شیمیایی
- کندانسورهای پتروشیمی
- کندانسورهای حلال
- کندانسورهای بخار
- کندانسورهای محصول
2. مبدل های حرارتی شیمیایی و پتروشیمی
TP316L اغلب برای تجهیزات انتقال حرارت در معرض محیط های فرآیند خورنده انتخاب می شود. ترکیب محتوای کربن کم و مولیبدن آن را برای بسیاری از وظایف پردازش شیمیایی مناسب می کند.
3. خنک کننده دریایی و مرتبط با آب دریا
316L اغلب برای تجهیزات خنک کننده در معرض محیط های دریایی یا آب حاوی کلرید در نظر گرفته می شود. با این حال، خدمات واقعی آب دریا باید به دقت ارزیابی شود زیرا 316L در برابر خوردگی موضعی در شرایط شدید کلرید مصون نیست.
4. کندانسورهای تبرید و HVAC
لوله های راه راه را می توان در سیستم های تبرید و خنک کننده صنعتی استفاده کرد که در آن انتقال حرارت افزایش یافته و تجهیزات فشرده مطلوب است.
5. فرآوری مواد غذایی، آشامیدنی و دارویی
ساختار فولاد ضد زنگ مقاوم در برابر خوردگی و سطح قابل تمیز کردن، TP316L را برای کاربردهای منتخب انتقال حرارت بهداشتی، مشروط به پرداخت سطح مورد نیاز و طراحی بهداشتی، مناسب می‌سازد.
6. نمک زدایی و تجهیزات تصفیه آب
لوله ها را می توان برای کاربردهای منتخب تصفیه آب و نمک زدایی انتقال حرارت در نظر گرفت که در آن شیمی سیال با 316L سازگار است.
مشخصات استاندارد
| مورد |
مشخصات معمولی |
| محصول |
لوله های راه راه برای کندانسور |
| مواد |
ASTM A269 TP316L |
| UNS |
S31603 |
| نوع لوله |
بدون درز / جوش داده شده |
| شرایط ساخت |
عملیات حرارتی |
| فرم لوله |
راه راه |
| قطر بیرونی |
تقریبا 6.35-127 میلی متر |
| ضخامت دیوار |
تقریبا 0.5-8.0 میلی متر |
| طول استاندارد |
3000-12000 میلی متر |
| سطح |
آنیل، ترشی، بازپخت روشن یا سفارشی |
| وضعیت پایان |
انتهای ساده / انتهای برش / سفارشی |
| بازرسی |
ابعادی، بصری، شیمیایی، مکانیکی و NDT |
| گواهینامه |
EN 10204 3.1 / 3.2 در صورت درخواست موجود است |
مشخصات ASTM معمولاً لوله هایی را با ضخامت دیواره اسمی تقریباً پوشش می دهد0.020 اینچ (0.51 میلی متر) و بالاتر، در حالی که اندازه های واقعی عرضه شده به صورت تجاری می تواند بر اساس توانایی تولید و نیازهای خرید متفاوت باشد.
ابعاد لوله معمولی
ابعاد معمول لوله کندانسور ممکن است شامل موارد زیر باشد:
- 9.52 × 0.5 میلی متر
- 12.7 × 0.6 میلی متر
- 15.88 × 0.8 میلی متر
- 19.05 × 1.0 میلی متر
- 25.4 × 1.2 میلی متر
- 31.75 × 1.5 میلی متر
- 38.1 × 1.5-2.0 میلی متر
- 50.8 × 1.5-2.5 میلی متر
- 63.5 × 2.0-3.0 میلی متر
- ابعاد دیگر با توجه به طراحی کندانسور
مهم:اینها محدوده های تولید معمولی هستند و نه ابعاد اجباری ASTM A269. OD نهایی، ضخامت دیوار، گام راه راه، عمق موج‌گذاری، طول و تلورانس‌ها باید بر اساس نقشه مبدل حرارتی یا مشخصات خرید مشتری تأیید شوند.
طراحی راه راه
پروفیل موجدار با توجه به وظیفه انتقال حرارت و افت فشار مورد نیاز مهندسی شده است.
پارامترهای طراحی معمولی عبارتند از:
- زمین راه راه
- عمق راه راه
- قطر بیرونی لوله
- ضخامت دیواره لوله
- طول راه راه
- منطقه جریان داخلی
- منطقه انتقال حرارت خارجی
- افت فشار سمت لوله
موجدار می‌تواند جریان ثانویه و اختلاط سیال بیشتری ایجاد کند و به طور بالقوه ضریب انتقال حرارت را در مقایسه با یک لوله صاف افزایش دهد. بنابراین طراحی نهایی باید متعادل باشدافزایش انتقال حرارت، افت فشار، ویژگی های رسوب، استحکام مکانیکی و قابلیت ساخت.
برای پروژه های کندانسور، می توانیم هندسه راه راه را بر اساس موارد زیر سفارشی کنیم:
- بار حرارتی
- محیط متراکم
- دمای آب خنک کننده
- فشار طراحی
- دمای طراحی
- نرخ جریان
- افت فشار مجاز
- عامل رسوب
- چیدمان لوله ورق
ترکیب شیمیایی ASTM A269 TP316L
الزامات شیمیایی معمول برای ASTM A269 TP316L عبارتند از:
| عنصر |
مورد نیاز، درصد وزنی |
| کربن (C) |
0.035 ≤ |
| منگنز (Mn) |
≤ 2.00 |
| سیلیکون (Si) |
≤ 1.00 |
| فسفر (P) |
0.045 ≤ |
| گوگرد (S) |
≤ 0.030 |
| کروم (کروم) |
16.0-18.0 |
| نیکل (Ni) |
10.0-15.0 |
| مولیبدن (Mo) |
2.0-3.0 |
| آهن (آهن) |
تعادل |
این محدودیت ها با الزامات درجه ASTM A269 TP316L سازگار است. ASTM A269 برای لوله‌های با قطر کوچک یا دیوار سبک که نیاز به گذرگاه‌های کششی زیادی دارند، شامل یک ماده کربنی خاص است.
را2 تا 3 درصد مولیبدنیکی از ویژگی های مهم TP316L است زیرا مقاومت در برابر خوردگی موضعی را در بسیاری از محیط های حاوی کلرید بهبود می بخشد.
خواص مکانیکی
حداقل الزامات مکانیکی معمولی برای لوله ASTM A269 TP316L عبارتند از:
| اموال |
حداقل / حداکثر مورد نیاز |
| استحکام کششی |
≥ 485 مگاپاسکال |
| قدرت بازده، 0.2٪ افست |
≥ 170 مگاپاسکال |
| ازدیاد طول |
≥ 35٪ |
| سختی |
≤ 90 HRB / تقریباً 192 HBW |
گرید TP316L کم کربن خاصیت شکل پذیری و شکل دهی خوبی را ارائه می دهد و در عین حال مقاومت در برابر خوردگی مورد انتظار از خانواده فولادهای زنگ نزن 316 را حفظ می کند.
فرآیند تولید
مسیر تولید معمولی ما برای لوله های کندانسور موجدار TP316L شامل موارد زیر است:
انتخاب مواد اولیه ← شکل دهی لوله ← جوشکاری/فرآوری بدون درز ← عملیات حرارتی ← عملیات سطحی ← شکل دهی راه راه → اندازه گیری → برش → بازرسی → تمیز کردن → بسته بندی
برای لوله های جوش داده شده، قبل از اینکه لوله تحت عملیات شکل دهی و موج گذاری بعدی قرار گیرد، درز جوش به دقت کنترل می شود.
فرآیند راه راه برای حفظ سازگاری کنترل می شود:
- زمین راه راه
- عمق راه راه
- قطر لوله
- یکپارچگی دیوار
- صراط مستقیم
- کیفیت سطح
عملیات حرارتی محلول برای به دست آوردن شرایط متالورژیکی مورد نیاز و مقاومت در برابر خوردگی لوله فولادی ضد زنگ استفاده می شود.
تست و بازرسی
کنترل کیفیت بر اساس ASTM A269 و مشخصات خرید قابل اجرا انجام می شود.
1. تجزیه و تحلیل شیمیایی
شناسایی مواد مثبت و تجزیه و تحلیل شیمیایی ترکیب TP316L را تأیید می کند، از جمله:
- Cr
- نی
- مو
- سی
- منگنز
- سی
- پ
- اس
گواهی تست آسیاب را می توان همراه با محموله ارائه کرد.
2. تست کشش
آزمایش کشش تأیید می کند:
- استحکام کششی
- قدرت تسلیم
- ازدیاد طول
الزامات مکانیکی با الزامات قابل اجرا درجه ASTM A269 بررسی می شود.
3. تست سختی
تست سختی تایید می کند که لوله تمام شده در محدوده سختی مشخص شده باقی می ماند.
4. تست هیدرواستاتیک
تست هیدرواستاتیک را می توان برای بررسی یکپارچگی فشار و تشخیص نشتی انجام داد.
ASTM A269 مستلزم آن است که هر لوله تحت یک آزمایش الکتریکی غیرمخرب یا آزمایش هیدرواستاتیک، مشروط به الزامات و شرایط سفارش قابل اعمال باشد.
5. جریان گردابی / آزمایش الکترومغناطیسی
بررسی جریان گردابی می تواند به عنوان یک روش غیر مخرب برای تشخیص ناپیوستگی در لوله های فولادی ضد زنگ استفاده شود. ASTM E426 روشی را برای بررسی الکترومغناطیسی محصولات لوله‌ای بدون درز و جوش داده شده از فولادهای زنگ نزن آستنیتی و آلیاژهای مشابه فراهم می‌کند.
6. تست صاف کردن
برای لوله های جوشی قابل اجرا، بازرسی مسطح / مسطح معکوس می تواند برای ارزیابی یکپارچگی لوله و جوش استفاده شود.
7. تست شعله ور شدن
در صورت لزوم، آزمایش شعله ور شدن شکل پذیری و کیفیت شکل گیری لوله را ارزیابی می کند.
8. بازرسی ابعادی
هر لات تولید را می توان برای موارد زیر بررسی کرد:
- قطر بیرونی
- ضخامت دیوار
- زمین راه راه
- عمق راه راه
- طول
- صراط مستقیم
- شرط پایان
9. بازرسی بصری
سطح لوله برای موارد زیر بازرسی می شود:
- ترک ها
- خراش
- چاله ها
- عیوب سطحی
- آسیب راه راه
- ناهنجاری های جوشکاری
10. بازرسی PMI
شناسایی مواد مثبت را می توان برای پروژه هایی که نیاز به تأیید اضافی مواد TP316L دارند ارائه کرد.
پایان سطح
شرایط سطح موجود ممکن است شامل موارد زیر باشد:
- آنیل و ترشی
- روشن آنیل شده
- به صورت مکانیکی جلا داده شده است
- برقی شده
- پرداخت سطح سفارشی
برای کاربردهای کندانسور و فرآیند، وضعیت سطح مناسب باید با توجه به سیال، روش تمیز کردن، تمایل به رسوب گیری و الزامات بهداشتی انتخاب شود.
مزایای لوله های راه راه ASTM A269 TP316L
انتقال حرارت پیشرفته
هندسه راه راه باعث افزایش تلاطم و اختلاط سیال می شود که می تواند عملکرد انتقال حرارت را بهبود بخشد.
مقاومت در برابر خوردگی
TP316L نسبت به فولاد ضد زنگ معمولی 304/304L مقاومت بهتری در برابر بسیاری از محیط های خورنده ارائه می دهد.
درجه کربن پایین
محتوای کربن کم به کاهش خطر حساسیت و خوردگی بین دانه ای پس از جوشکاری یا قرار گرفتن در معرض حرارت کمک می کند.
طراحی مبدل حرارتی فشرده
انتقال حرارت بهبود یافته به طور بالقوه می تواند به طراحان اجازه دهد تا با سطح انتقال حرارت فشرده تر به وظیفه حرارتی مورد نیاز دست یابند.
شکل پذیری خوب
TP316L انعطاف پذیری خوبی را ارائه می دهد و آن را برای فرآیندهای لوله سازی و راه راه مناسب می کند.
ساخت و ساز قابل تنظیم
ابعاد لوله و پارامترهای راه راه را می توان با توجه به الزامات طراحی کندانسور تولید کرد.
چرا لوله های راه راه ASTM A269 TP316L را انتخاب کنید؟
ما لوله های انتقال حرارت راه راه را با تمرکز بر تولید می کنیمسازگاری ابعادی، یکپارچگی لوله، مقاومت در برابر خوردگی و عملکرد قابل اعتماد انتقال حرارت.
قابلیت تولید ما از سفارشی سازی پشتیبانی می کند:
- قطر لوله
- ضخامت دیوار
- زمین راه راه
- عمق راه راه
- طول لوله
- پرداخت سطح
- پایان آماده سازی
- الزامات تست
- گواهی مواد
برای سازندگان کندانسور و پیمانکاران EPC، ما می توانیم لوله ها را بر اساس نقشه های مشتری، مشخصات فنی و الزامات ASTM قابل اجرا بسازیم.
صنایع معمولی:فرآوری شیمیایی، پتروشیمی، نفت و گاز، تبرید، HVAC، مهندسی دریایی، تصفیه آب، نمک زدایی، فرآوری مواد غذایی، فرآوری دارویی و بازیابی حرارت صنعتی.
خلاصه محصول
لوله های راه راه برای کندانسور - ASTM A269 TP316Lترکیبی ازبهبود ویژگی های انتقال حرارت، مقاومت در برابر خوردگی، ساختار فولاد ضد زنگ کم کربن و هندسه موجدار قابل تنظیم.
آنها به ویژه برای کاربردهای کندانسور و مبدل حرارتی که در آن لوله های صاف معمولی ممکن است تعادل مطلوبی از عملکرد حرارتی، فشردگی تجهیزات و مقاومت در برابر خوردگی را فراهم نکنند، مناسب هستند.
برای کاربردهای سخت، ابعاد لوله و هندسه راه راه باید بر اساس طراحی کامل حرارتی و مکانیکی به جای اندازه لوله به تنهایی انتخاب شود.
