لوله های پره دار تعبیه شده برای کندانسورهای هوا خنک (ACC) - ASME SA179

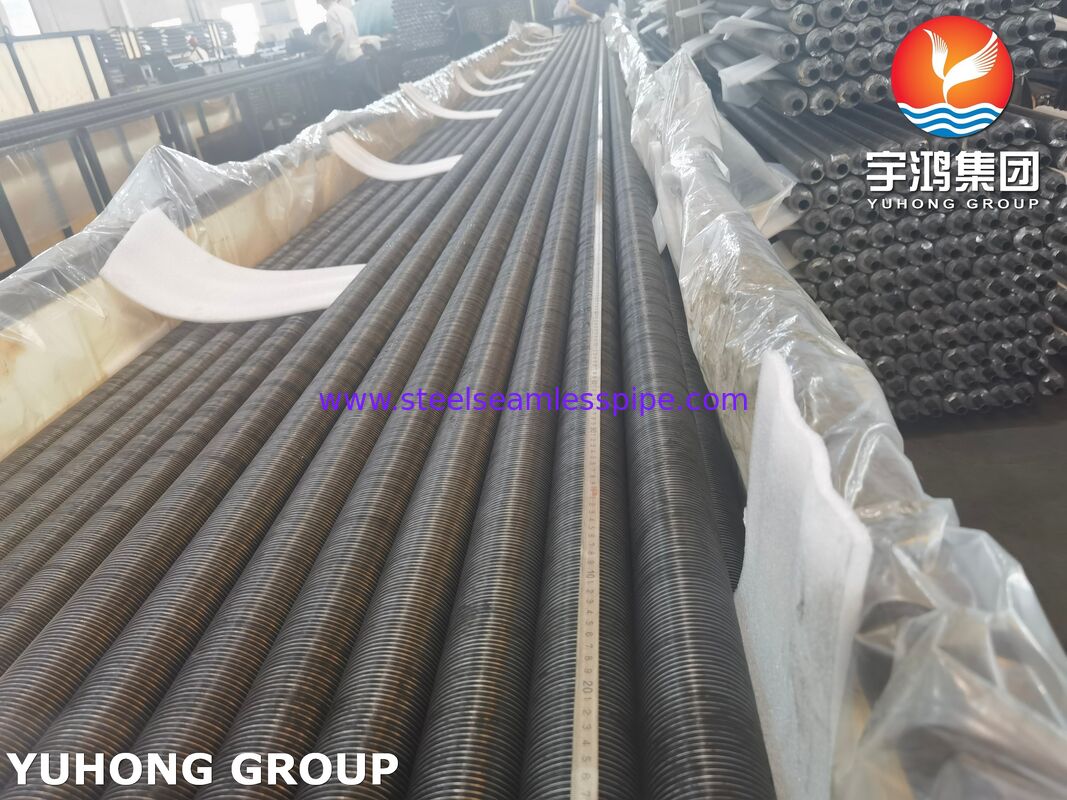

بررسی اجمالی محصول
لوله های پره دار تعبیه شده برای کندانسورهای هوا خنک (ACC)لوله های انتقال حرارت مهندسی شده ای هستند که برای بهبود عملکرد انتقال حرارت سمت هوا در سیستم های کندانسور هوا خنک طراحی شده اند. تولید شده با الفلوله پایه فولادی کم کربن ASME SA179 بدون درزو ساختار باله مارپیچی تعبیه شده، این لوله ها یک سطح بزرگ انتقال حرارت خارجی را فراهم می کنند در حالی که یک مسیر حرارتی قابل اعتماد بین دیواره لوله و باله را حفظ می کنند.
ASME SA179 همتای کد ASME ASTM A179 است و لوله‌های فولادی بدون درز، سرد و کم کربن را می‌پوشاند که برای مبدل‌های حرارتی، کندانسورها و تجهیزات انتقال حرارت مشابه در نظر گرفته شده است. مشخصات قطرهای خارجی لوله را پوشش می دهد1/8 تا 3 اینچ (3.2-76.2 میلی متر).
برای کاربردهای ACC، باله به صورت مکانیکی در یک شیار مارپیچ شکل دقیق در سطح لوله تعبیه شده است. شیار در لوله پایه تولید می شود، نوار باله در شیار وارد می شود و سپس لوله برای محکم کردن باله غلت می شود. این ساختار یک اتصال باله به لوله پایدار ایجاد می کند و سطح خارجی قابل ملاحظه ای بیشتری نسبت به یک لوله لخت ایجاد می کند.
لوله های باله جاسازی شده SA179 ما را می توان با توجه به الزامات پروژه خاص برایقطر لوله، ضخامت دیوار، مواد باله، ارتفاع باله، گام باله، ضخامت باله، طول لوله، تراکم باله، و عملیات سطح.
چرا از لوله های پره دار تعبیه شده در سیستم های ACC استفاده کنیم؟
کندانسورهای هوا خنک بدون نیاز به مقدار زیادی آب خنک کننده، گرما را از بخار یا بخار فرآوری به هوای اتمسفر دفع می کنند. از آنجایی که هوا دارای ضریب انتقال حرارت بسیار پایین تری نسبت به آب است، مساحت سطح سمت هوا از اهمیت ویژه ای برخوردار است.
لوله‌های باله‌ای تعبیه‌شده با افزایش سطح خارجی موجود برای تبادل حرارت، این محدودیت را برطرف می‌کنند.
مزایای اصلی عبارتند از:
- افزایش منطقه انتقال حرارت سمت هوا
- انتقال حرارت کارآمد از دیواره لوله به هوای اطراف
- اتصال مکانیکی قابل اعتماد بین باله و لوله
- مقاومت خوب در برابر شل شدن باله در حین کار
- مناسب برای مجموعه های کندانسور بزرگ هوا خنک
- سوراخ داخلی لوله صاف برای جریان کارآمد میعانات یا سیال
- ابعاد لوله ثابت برای ساخت باندل پره ای
- مناسب برای کاربردهای برق صنعتی و خنک کننده فرآیند
- سازگار با الزامات مختلف طراحی سمت هوا
- استفاده مقرون به صرفه از مواد لوله فولادی کم کربن
برای طراحان ACC، هندسه پره را می توان با توجه به سرعت هوا، افت فشار، دمای محیط، وظیفه گرما، پیکربندی بسته و توان مجاز فن بهینه کرد.

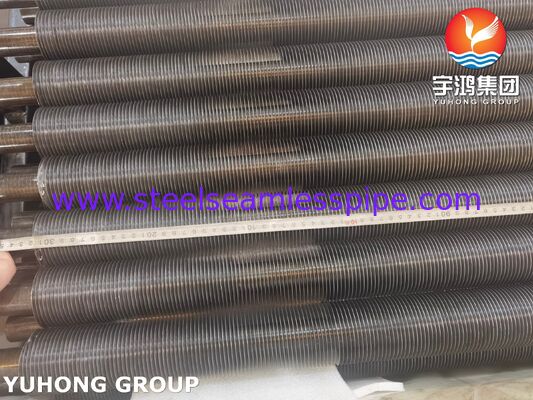

ساخت لوله فین جاسازی شده
یک لوله باله تعبیه شده معمولی شامل موارد زیر است:
1. لوله پایه
بدون درز، سرد کشیدهلوله فولادی کم کربن ASME SA179.
2. شیار حلزونی
یک شیار پیوسته به صورت مکانیکی در اطراف سطح بیرونی لوله ایجاد می شود.
3. نوار باله
یک نوار باله فلزی - معمولاً آلومینیوم یا سایر مواد منتخب برای کاربرد - در شیار وارد می شود.
4. جاسازی مکانیکی
لوله پس از قرار دادن باله غلت می شود تا باله محکم در دیواره لوله قفل شود.
5. لوله باله دار تمام شده
مجموعه به دست آمده یک سطح انتقال حرارت خارجی بزرگ شده را فراهم می کند در حالی که مسیر انتقال حرارت فلزی پیوسته بین لوله و باله را حفظ می کند.
پیکربندی باله تعبیه شده به ویژه در مواردی مفید است که باله باید تحت جریان مداوم هوا، لرزش، چرخه حرارتی و شرایط عملیاتی مکرر از نظر مکانیکی پایدار بماند.
مشخصات معمولی
| مورد |
مشخصات معمولی |
| محصول |
لوله پره دار تعبیه شده |
| برنامه |
کندانسور هوا خنک (ACC) |
| مواد لوله پایه |
ASME SA179 / ASTM A179 |
| نوع لوله پایه |
بدون درز، سرد کشیده شده است |
| لوله پایه OD |
تقریبا 12.7-76.2 میلی متر؛ اندازه های دیگر در صورت درخواست |
| ضخامت دیوار لوله |
تقریبا 1.5-5.0 میلی متر؛ وابسته به پروژه |
| طول لوله |
3000-18000 میلی متر معمولی؛ طول بیشتر در صورت درخواست |
| نوع باله |
باله مارپیچی جاسازی شده / شیاردار مکانیکی |
| مواد باله |
آلیاژ آلومینیوم یا سایر مواد مشخص شده |
| ارتفاع باله |
تقریبا 6-25 میلی متر |
| ضخامت باله |
تقریبا 0.2-0.8 میلی متر |
| فین پیچ |
تقریبا 1.5-8.0 میلی متر |
| تراکم باله |
تقریباً 125-670 باله در متر، بسته به طراحی |
| انتهای لوله |
ساده، اریب یا پروژه مشخص شده است |
| پایان سطح |
پایان آسیاب، تمیز شده، پوشش داده شده یا پرداخت مشخص شده |
| بازرسی |
تست ابعادی، بصری، مواد، مکانیکی و فشار/NDT در صورت لزوم |
| استاندارد |
ASME SA179/SA179M; الزامات لوله پایه ASTM A179/A179M |
توجه:ابعاد باله فوق به جای مقادیر اجباری در SA179، محدوده های مهندسی مشترک را نشان می دهد. هندسه لوله و پره نهایی باید بر اساس طراحی حرارتی و مکانیکی ACC ایجاد شود.
خود ASTM A179 به جای هندسه کامل باله تعبیه شده، لوله پایه را مشخص می کند. بنابراین، ارتفاع باله، گام، ضخامت، عمق جاسازی و مواد باله معمولاً توسط مشخصات مهندسی خریدار یا طراحی سازنده لوله پره تعیین می شود. ASTM A179 را به عنوان مشخصات لوله فولادی کم کربن بدون درز سرد برای مبدل های حرارتی و کندانسورها شناسایی می کند.
جنس لوله پایه ASME SA179
ASME SA179 برای لوله های مبدل حرارتی و کندانسور فولادی کم کربن بدون درز در نظر گرفته شده است. لوله تولید شده توسطفرآیند بدون درز به دنبال کشیدن سرد، با عملیات حرارتی پس از عملیات کشیدن سرد نهایی.
ترکیب کم کربن ویژگی‌های شکل‌پذیری و شکل‌دهی خوبی را فراهم می‌کند، که وقتی سطح لوله شیاردار است و به صورت مکانیکی با باله مونتاژ می‌شود، مهم هستند.
ترکیب شیمیایی
| عنصر |
مورد نیاز، درصد وزنی |
| کربن (C) |
0.06-0.18 |
| منگنز (Mn) |
0.27-0.63 |
| فسفر (P)، حداکثر |
0.035 |
| گوگرد (S)، حداکثر |
0.035 |
این محدودیت ها با الزامات مواد A179/A179M مطابقت دارد. SA179 نام ASME مربوط به برنامه های کد است.
خواص مکانیکی
حداقل الزامات مکانیکی معمول برای لوله های پایه SA179/A179 عبارتند از:
| اموال |
مورد نیاز |
| استحکام کششی |
≥ 325 مگاپاسکال (47000 psi) |
| قدرت تسلیم |
≥ 180 مگاپاسکال (26000 psi) |
| ازدیاد طول در 50 میلی متر |
≥ 35٪ |
| سختی |
≤ 72 HRB |
نیاز به کشیدگی نسبتاً زیاد برای لوله‌ای مفید است که تحت کشش سرد و متعاقباً پردازش مکانیکی در طول ساخت لوله پره قرار می‌گیرد.
فرآیند تولید
توالی تولید معمول ما برای لوله های باله جاسازی شده SA179 شامل موارد زیر است:
1. تولید لوله بدون درز
لوله فولادی کم کربن بدون درز SA179 مطابق با مشخصات مواد قابل اجرا تولید و عرضه می شود.
2. طراحی سرد و درمان حرارتی
لوله پایه برای دستیابی به ابعاد و شرایط سطح مورد نیاز به صورت سرد کشیده می شود. A179 به عملیات حرارتی پس از عبور نهایی سرد نیاز دارد.
3. بازرسی لوله
لوله های پایه از نظر دقت ابعاد، وضعیت سطح، شناسایی مواد و الزامات مکانیکی قابل اجرا بازرسی می شوند.
4. شیار مارپیچی
یک شیار مارپیچ کنترل شده روی قطر بیرونی لوله ایجاد می شود.
5. درج باله
نوار باله به طور دقیق در داخل شیار مارپیچ قرار گرفته است.
6. تعبیه باله
نورد مکانیکی مواد لوله را در اطراف ریشه باله مجبور می کند و باله را در داخل شیار محکم می کند.
7. کنترل هندسه باله

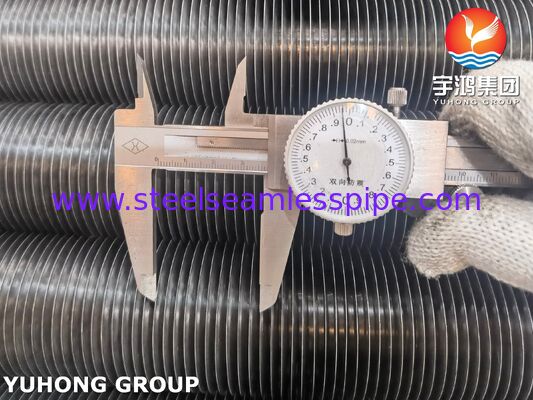

ارتفاع باله، گام، ضخامت، وضعیت جاسازی و قطر کلی با نقشه تایید شده بررسی می شود.
8. بازرسی نهایی
لوله های تمام شده از نظر دقت ابعاد، اتصال باله، وضعیت سطح، صاف بودن و سایر الزامات خاص پروژه بازرسی می شوند.
بازرسی و آزمایش
کنترل کیفیت می تواند هر دو را شامل شودآزمایش لوله پایه مورد نیاز مشخصات موادو بازرسی اضافی از لوله پره دار تمام شده.
1. تجزیه و تحلیل شیمیایی
تجزیه و تحلیل حرارتی و در صورت نیاز به سفارش خرید، تجزیه و تحلیل محصول برای تأیید انطباق با شیمی SA179 مشخص شده انجام می شود.
A179 تجزیه و تحلیل محصول را در صورت درخواست سفارش خرید فراهم می کند، از جمله مفاد نمونه برداری بر اساس مقدار لوله یا شناسایی حرارت.
2. تست کشش
آزمایش کشش تأیید می کند:
- استحکام کششی
- قدرت تسلیم
- ازدیاد طول
نتایج با الزامات مکانیکی SA179 مشخص شده مقایسه شده است.
3. تست سختی
تست سختی راکول را می توان برای تأیید اینکه لوله پایه در محدوده سختی مشخص شده باقی می ماند انجام داد.
4. تست صاف کردن
آزمایش مسطح کردن، شکل‌پذیری لوله و توانایی مقاومت در برابر تغییر شکل بدون ترک‌خوردگی غیرقابل قبول را ارزیابی می‌کند. A179 شامل تست مسطح سازی در بین تست های مکانیکی مشخص شده است.
5. تست شعله ور شدن
تست فلرینگ شکل پذیری لوله و مقاومت در برابر ترک خوردگی را در طول انبساط کنترل شده ارزیابی می کند.
6. تست فلنج
در مواردی که به عنوان جایگزینی برای آزمایش شعله ور شدن مشخص شده است، آزمایش فلنج را می توان با توجه به الزامات قابل اجرا انجام داد.
7. تست هیدرواستاتیک
تست هیدرواستاتیک برای بررسی یکپارچگی فشار و شناسایی نشت از طریق دیواره لوله استفاده می شود.
8. معاینه غیر مخرب
بسته به مشخصات خرید، معاینه غیر مخرب مانند یکتست جریان گردابییا سایر NDT قابل استفاده را می توان گنجاند.
تست مرجع ASTM A179 و الزامات عمومی مرتبط با آن مانند سختی، مسطح شدن، شعله ور شدن، فلنج و تست هیدرواستاتیک. A450/A450 همچنین شامل مقرراتی برای آزمایش غیر مخرب است.

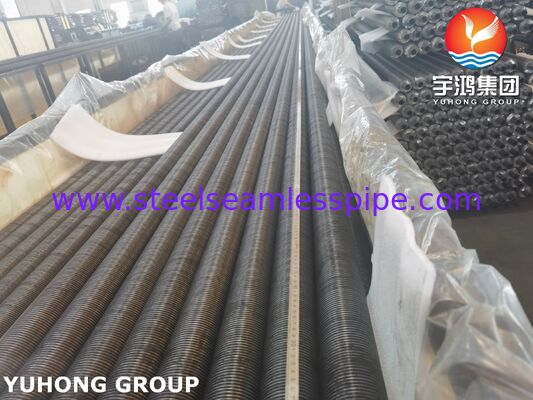

9. بازرسی ابعادی

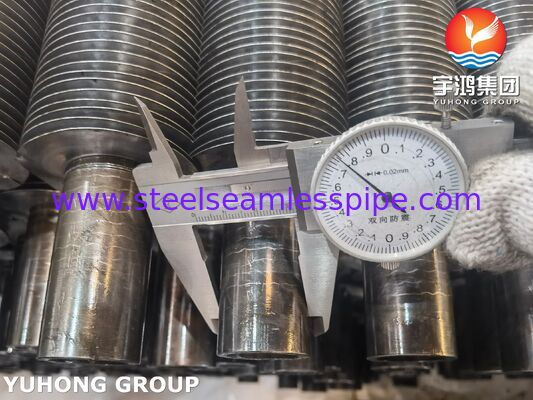

لوله های باله جاسازی شده تمام شده را می توان برای موارد زیر بررسی کرد:
- لوله OD
- ضخامت دیواره لوله
- قطر کلی باله
- ارتفاع باله
- پیچ باله
- ضخامت باله
- عمق تعبیه باله
- طول لوله
- صراط مستقیم
- اتصال باله به لوله
10. بازرسی بصری
محصول نهایی از نظر بصری بررسی می شود:
- باله های آسیب دیده
- باله های شل یا بلند شده
- گام باله نامنظم
- عیوب سطحی بیش از حد
- عیوب شیار
- پایان دادن به آسیب
- خوردگی یا آلودگی
مشخصات A179 همچنین مستلزم آن است که لوله های پایه تمام شده عاری از رسوب باشند، اگرچه اکسیداسیون جزئی مقیاس در نظر گرفته نمی شود.
مزایای کندانسورهای هوا خنک
انتقال حرارت پیشرفته از سمت هوا
باله سطح انتقال حرارت خارجی در دسترس هوای خنک کننده را تا حد زیادی افزایش می دهد.
اتصال باله قوی
ساختار تعبیه شده به طور مکانیکی باله را در لوله قفل می کند و به حفظ تماس در طول چرخه حرارتی و ارتعاش کمک می کند.
مناسب برای بسته های ACC بزرگ
پیکربندی را می توان در طول لوله های طولانی تولید کرد و برای مجموعه های کندانسور بزرگ سفارشی کرد.
ویژگی های خوب جریان سمت لوله
لوله پایه بدون درز SA179 یک مسیر داخلی صاف و مناسب برای سرویس کندانسور فراهم می کند.
طراحی باله انعطاف پذیر
ارتفاع باله، گام و مواد را می توان با توجه به طراحی حرارتی و افت فشار مجاز سمت هوا تنظیم کرد.
پایه فولادی کم کربن اقتصادی
SA179 یک گزینه کاربردی فولاد کم کربن برای کاربردهای کندانسور و لوله مبدل حرارتی ارائه می دهد.
برنامه های کاربردی
لوله های پره دار تعبیه شده ASME SA179مناسب برای انواع سیستم های انتقال حرارت با هوا خنک، از جمله:
- کندانسورهای هوا خنک (ACC)
- سیستم های ACC نیروگاهی
- سیستم های تراکم اگزوز توربین بخار
- کندانسورهای هوا خنک صنعتی
- کولرهای هوای پردازشی
- مبدل های حرارتی هوا خنک
- سیستم های خنک کننده حرارتی زباله
- خنک سازی فرآیند پتروشیمی
- سیستم های خنک کننده پالایشگاه
- واحدهای هوا خنک کشش اجباری و کشش القایی بزرگ
برای سیستم های ACC تولید برق، لوله پره دار معمولاً در بسته های لوله بزرگ نصب می شود. بخار اگزوز داغ یا سیال سمت میعان، گرما را از طریق دیواره لوله به باله منتقل می کند، در حالی که فن ها هوای اتمسفر را در سراسر سطح باله خارجی تحریک یا القا می کنند.
ساخت سفارشی
ما می توانیم لوله های پره دار تعبیه شده را با توجه به نقشه های مشتری، محاسبات حرارتی یا مشخصات پروژه بسازیم.
پارامترهای معمولی قابل تنظیم عبارتند از:
- مواد لوله پایه
- قطر بیرونی لوله
- ضخامت دیواره لوله
- طول لوله
- مواد باله
- ارتفاع باله
- ضخامت باله
- پیچ باله
- تراکم باله
- جهت فینینگ
- عمق تعبیه شده
- قطر کلی باله
- پیکربندی انتهای لوله
- درمان سطحی
- الزامات بسته بندی
- الزامات بازرسی و اسناد
اسناد بازرسی را می توان با توجه به سفارش خرید، از جمله گواهی مواد، سوابق بازرسی ابعادی، نتایج تست مکانیکی و سوابق NDT/آزمایش فشار قابل اجرا، ارائه کرد.
توضیحات محصول پیشنهادی برای خریداران
لوله های پره دار تعبیه شده برای کندانسورهای هوا خنک (ACC)، ASME SA179، لوله های فولادی کم کربن بدون درز سرد را با باله های مارپیچی جاسازی شده مکانیکی ترکیب کنید تا ناحیه انتقال حرارت هوا و تماس قابل اعتماد پره به لوله را فراهم کنید. آنها برای کاربردهای کندانسور هوا خنک و مبدل حرارتی طراحی شده اند که در آن دفع گرمای کارآمد، ثبات ابعادی و اتصال باله بادوام مورد نیاز است.
لوله پایه SA179 مطابق با الزامات لوله های مبدل حرارتی و کندانسور فولاد کم کربن بدون درز است، در حالی که هندسه پره تمام شده را می توان برای برآورده کردن الزامات حرارتی، مکانیکی و نصب سیستم ACC مهندسی کرد.
