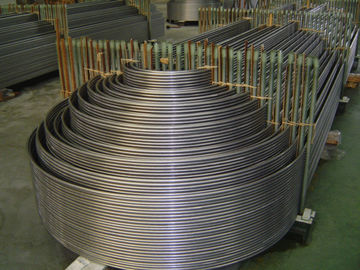

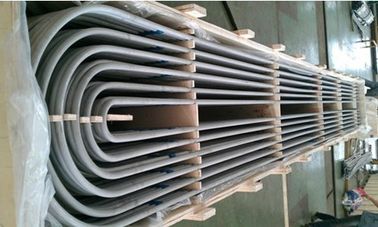

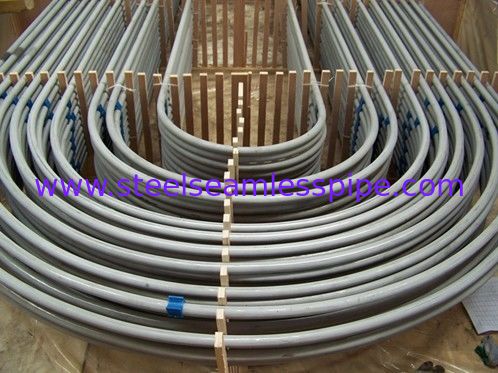

لوله مبادله گرما، نوع خم U ، لوله مبادله گرما از فولاد ضد زنگ ASTM 213, ASME SA213, ASTM A789, ASME SA789

لوله خم شده فولاد ضد زنگ، لوله مبادله گرما، لوله تهویه کننده، 3/4 " 16bwg 20ft

گروه YUHONGمعامله با فولاد استنتیک فولادی، فولاد آلیاژ نیکل ((Hastelloy ، Monel ، Inconel ، Incoloy)) لوله و لوله های بدون درز و جوش شده بیش از 25 سال،هر ساله بيشتر از 80000 تن لوله و لوله فولادي بفروشهمشتریان ما در حال حاضر بیش از 45 کشور را پوشش می دهند، مانند ایتالیا، انگلستان، آلمان، ایالات متحده، کانادا، شیلی، کلمبیا، عربستان سعودی، کره، سنگاپور، اتریش، لهستان، فرانسه، ...و oشرکت و کارخانه ی گروه ما قبلاً توسط:ABS، DNV، GL، BV، PED 97/23/EC، AD2000-WO، GOST9941-81، CCS، TS، CNNC، ISO9001-2008، ISO 14001-2004.

لوله مبادله گرما فولاد ضد زنگ U Bend Type Features:

• خم کردن "U" با فرآیند کار سرد انجام می شود.
• خم کردن "U" به شعاع مورد نیاز بر اساس نقشه های مشتری انجام می شود.
• قسمت خم و پا 6 اينچي با گرم کردن مقاومت تسکين مي شود
• گاز بی اثر (آرگون) با سرعت جریان مورد نیاز از طریق آن عبور می کند تا از اکسیداسیون در ID جلوگیری شود.
• شعاع برای OD و رقیق شدن دیوار با مشخصات توصیه شده بررسی می شود.
• خواص فیزیکی و میکروساخت در سه موقعیت مختلف بررسی می شود.
• بازرسی بصری برای موج و ترک با تست نفوذ رنگ انجام می شود.
• سپس هر لوله با فشار توصیه شده برای بررسی نشت آب آزمایش می شود.
• آزمایش توپ پنبه برای بررسی تمیز بودن لوله انجام می شود.
• سپس ترشح شده، خشک شده، علامت گذاری شده و بسته بندی شده.
• تمام روش ها به طور دقیق طبق TEMA "C" و ASTM A-688 اجرا می شوند.


لوله U Bendبه طور گسترده ای در سیستم های مبادله گرما استفاده می شود.
لوله های بی سیم استنلیس U-Tubes و Welded استنلیس U-Bend Tube ضروری است در استراتژیک مهم و
میدان های حیاتی-- ساخت ماشین های هسته ای و پتروشیمی.
فولاد مخصوص یوهونگشروع به تولید لوله خم U از سال 2006، تا به حال در حال حاضر بیش از
30000 تن لوله فولاد ضد زنگ به 35 کشور


لوله U Bend با استانداردهای زیر مطابقت دارد:
1.ASTM A688/ASME SA688
2.ASTM A803/ASME SA803
3.ASTM A556/ASME SA556

مواد لوله ی مبدل گرما درجه فولاد:











لوله های سایر آلیاژ ها و فولاد می توانند با توافق تولید شوند.


الزامات فنی:

مشخصات استاندارد لوله های راست برای خم کردن:
ASME SA 213؛ ASME SB 163؛ ASME A789، ASME SA268، ASME SA269 و غیره.
علامت گذاری:قبل از خم کردن با ماشین علامت گذاری در سراسر طول لوله (بخش خم شده پس از گرما)
درمان بدون علامت گذاری)
يادداشت:علامت گذاری نیز ممکن است پس از خم کردن بر روی قسمت های مستقیم لوله خم کننده U.

لوله های U-Bend
-TEMA RCB 2.31 استاندارد انجمن سازندگان مبادله کننده لوله ای (9th Edition).
-ASTM A688/ASME SA688 مشخصات استاندارد برای لوله های جوشیده مقاوم به خوردگی آستنیتی
درجه فولاد طراحی شده برای دیگ های آب تغذیه.
-ASTM B163/ASME SA163 الزامات فنی استاندارد برای لوله های نیکل و آلیاژ نیکل برای
تهویه کننده و مبادله گرما

مشخصات مشتری.


شعاع خم شدن:از 1.5*OD ((قطر بیرونی) تا 1500mm
هنگام سفارش لوله هایی که شعاع آنها کمتر یا برابر 1.5*OD است، لازم است با دقت هندسه موافقت کنید.
حداکثر طول لوله های مستقیم: ((قبل از خم کردن): 35000 میلی متر.
طول پا:حداقل 1 متر، حداکثر 16500 میلی متر (برای حداکثر R=1500 میلی متر)
يادداشت:سايز هاي ديگر با توافق در دسترس هستند.
درمان گرمایی:استرس بعد از خم شدن U کاهش می یابد (مساحت خم شدن به علاوه 300 میلی متر برای هر پا).
آزمایش هیدروستاتیک پس از خم کردن U: حداکثر فشار آزمایش 600 بار، خیس کردن 10 ثانیه با
آب جدا شده از مواد، پاک کردن هوا بعد از تست هیدرو

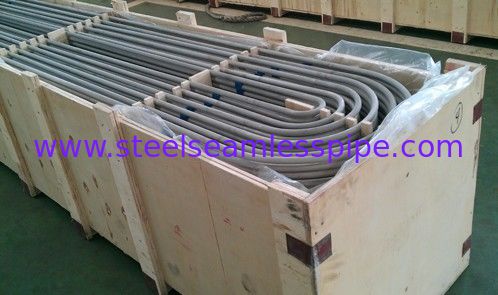

بسته بندی: در جعبه های چوبی آماده برای حمل و نقل با ابعاد مناسب

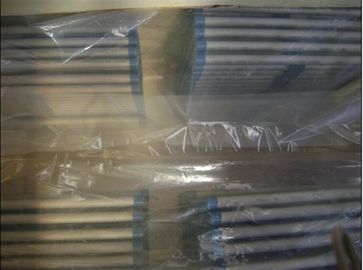

هر لوله طول، شعاع، قطر، با توجه به الزامات PO و همچنین پیچیده در پلی اتیلن
فیلم هایی با کلاه پلاستیکی نرم در هر دو طرف لوله.

برخی از تست های کیفیت انجام شده توسط ما شامل:

تست های مکمل:علاوه بر آزمایشات فوق، ما همچنین بر روی محصولات تولید شده آزمایشات مکمل انجام می دهیم. آزمایشات انجام شده در این زمینه عبارتند از:
