شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| شماره مدل: | F317L / UNS S31703 / 1.4449 |
| مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
|---|---|
| جزئیات بسته بندی: | پالت، جعبه تخته سه لا |
| زمان تحویل: | 7 روز |
| شرایط پرداخت: | L/C، T/T |
| برجسته: | فلنج فولادی Spade Paddle,فلنج کور SA182 F317,فلنج فولادی 1.4449 |
||
|---|---|---|---|

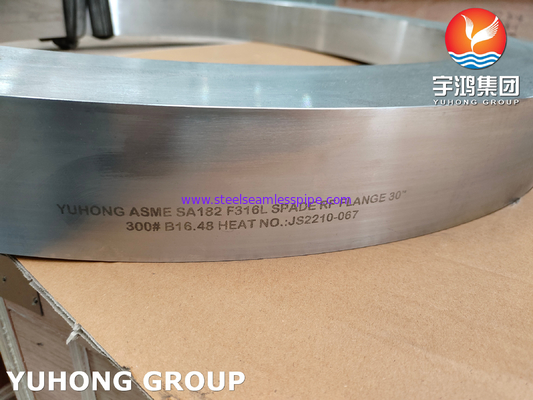

SPADE PADDLE/BLANKS/Blinds Flanges SA182 F317L / UNS S31703 / 1.4449 B16.48
فلنج بیل چیست؟

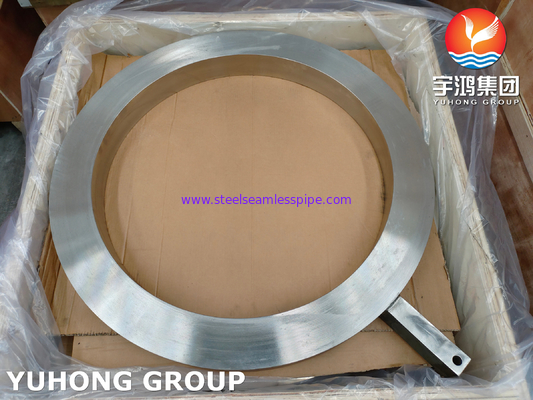

فلنج بیل یک قطعه فلزی گرد با یک زبانه کوچک است و به گونه ای طراحی شده است که بین یک اتصال فلنج قرار می گیرد و سپس با پیچ کردن پیچ و مهره ها با سرعت محکم می شود.این لوله را می بندد و از آلودگی متقابل بین مایعات جلوگیری می کند و به مهندسان اجازه می دهد تا روی خط لوله کار کنند.
فلنج بیل که به طور گسترده در صنایع نفت و فرآیندهای شیمیایی استفاده می شود، می تواند در صنایع دیگری که نیاز به بسته شدن جریان یک ماده به ماده دیگر وجود دارد، استفاده شود.
به طور کلی فلنج بیل در موقعیتی قرار می گیرد که جریان عادی برقرار شود.هنگامی که جریان باید متوقف شود، فلنج بیل به موقعیت بسته چرخانده می شود و لوله کاملاً بسته می شود تا جریانی امکان پذیر نباشد.
به طور کلی، فلنج های بیل مطابق با مشخصات API 590 و ASTM 16.48 در دسترس هستند یا مطابق با نیاز مشتری ساخته می شوند.
گرید معادل فلنج فولادی ضد زنگ ASME SA182 F317L
| استاندارد | WERKSTOFF NR. | UNS | JIS | EN |
| SS 317 | 1.4449 | S31700 | SUS 317 | – |
| SS 317L | 1.4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
ترکیب شیمیایی فلنج فولادی ضد زنگ ASME SA182 F317L
| مقطع تحصیلی | سی | منگنز | سی | پ | اس | Cr | مو | نی | Fe |
| SS 317 | حداکثر 0.08 | حداکثر 2.0 | حداکثر 1.0 | حداکثر 0.045 | حداکثر 0.030 | 18:00 - 20:00 | 3:00 - 4:00 | 11:00 - 15:00 | 57.845 دقیقه |
| SS 317L | حداکثر 0.035 | حداکثر 2.0 | حداکثر 1.0 | حداکثر 0.045 | حداکثر 0.030 | 18:00 - 20:00 | 3:00 - 4:00 | 11:00 - 15:00 | 57.89 دقیقه |
استحکام مکانیکیفلنج فولادی ضد زنگ ASME SA182 F317L
| تراکم | نقطه ذوب | استحکام کششی | قدرت بازده (0.2% افست) | ازدیاد طول |
| 7.9 گرم بر سانتی متر مکعب | 1400 درجه سانتیگراد (2550 درجه فارنهایت) | Psi - 75000، MPa - 515 | Psi – 30000، MPa – 205 | 35 درصد |
| 7.9 گرم بر سانتی متر مکعب | 1400 درجه سانتیگراد (2550 درجه فارنهایت) | Psi - 75000، MPa - 515 | Psi – 30000، MPa – 205 | 35 درصد |
فلنج فولادی ضد زنگ ASME SA182 F317L
| استاندارد | کلاس | قطر | قطر دایره پیچ | تعداد پیچ و مهره | اندازه پیچ | قطر سوراخ پیچ |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| فلنج AS 2129 | جدول C | 95 | 67 | 4 | 13 | 14 |
| جدول D | 95 | 67 | 4 | 13 | 14 | |
| جدول E | 95 | 67 | 4 | 13 | 14 | |
| جدول F | 95 | 67 | 4 | 13 | 14 | |
| جدول H | 114 | 83 | 4 | 16 | 17 | |
| جدول J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| فلنج ISO 7005 (DIN). | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60.5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
فلنج فولادی ضد زنگ ASME SA182 F317Lاندازه گیری فشار
| دمادرجه فارنهایت | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 تا 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
انواع مختلف فلنج را می توانیم به شرح زیر عرضه کنیم
1. فلنج های لغزنده.
فلنج‌های لغزنده هزینه اولیه کمتری نسبت به فلنج‌های گردنی جوشکاری دارند، زیرا به دقت کمتری در برش لوله‌ها به طول نیاز دارند و سهولت بیشتری در تراز کردن در مونتاژ ایجاد می‌کنند.با این حال، استحکام محاسبه شده آنها تحت فشار داخلی تقریباً 2/3 مقاومت فلنج های گردنی جوشکاری است و عمر آنها در برابر خستگی 1/3 کمتر است.فلنج‌های لغزنده به اندازه‌های 1/2 تا 2½ اینچ در استاندارد 1500 پوند محدود می‌شوند.
2. فلنج های رزوه ای
فلنج های رزوه ای برای کاربردهای خاص استفاده می شوند.آنها را می توان بدون جوش مونتاژ کرد و می توان در خدمات فشار بسیار بالا - در فشار اتمسفر یا نزدیک به آن - استفاده کرد که در آن فولاد آلیاژی برای استحکام ضروری است.فلنج های رزوه ای برای شرایطی که شامل دما یا تنش خمشی یا در شرایط چرخه ای که ممکن است نشتی از طریق رزوه ها رخ دهد مناسب نیستند.
3. فلنج گردن جوش
فلنج های گردن جوش دارای هاب مخروطی طولانی و انتقال تدریجی ضخامت در ناحیه جوش لب به لب هستند که آنها را به لوله می پیوندد.توپی مخروطی تقویت کننده مهمی برای فلنج و مقاومت در برابر ظروف است.این نوع فلنج برای شرایط سرویس دهی شدید ناشی از فشار بالا، دمای زیر صفر یا دمای بالا ترجیح داده می شود.
4. فلنج کور
فلنج های کور برای خالی کردن انتهای لوله ها، شیرها و دهانه مخازن تحت فشار استفاده می شود.فلنج های کور می توانند تنش های زیاد ناشی از فشار داخلی و بارگذاری پیچ را تحمل کنند زیرا حداکثر تنش ها در فلنج کور تنش های خمشی در مرکز است.
5. فلنج های جوش سوکت
فلنج‌های جوش سوکت برای استفاده در لوله‌های فشار قوی سایز کوچک توسعه داده شدند.با جوش داخلی، فلنج های جوش سوکت قوی تر و استحکام خستگی بیشتری نسبت به جوش دوبل یک فلنج لغزنده دارند.با آسیاب کردن جوش داخلی به راحتی می توان به شرایط حفره صاف دست یافت.این فلنج معمولاً در لوله کشی فرآیندهای شیمیایی استفاده می شود.
6. لبه مفصل فلنج
فلنج های لپ مفصلی با پایه های مفصلی استفاده می شود.فلنج های اتصال لبه معمولاً در سیستم های لوله کشی با کربن یا فولاد کم آلیاژ استفاده می شوند که باید مرتباً برای بازرسی و تمیز کردن از بین بروند.آنها نباید در هیچ نقطه ای که تنش خمشی شدید ایجاد می شود استفاده شود.
کاربرد
