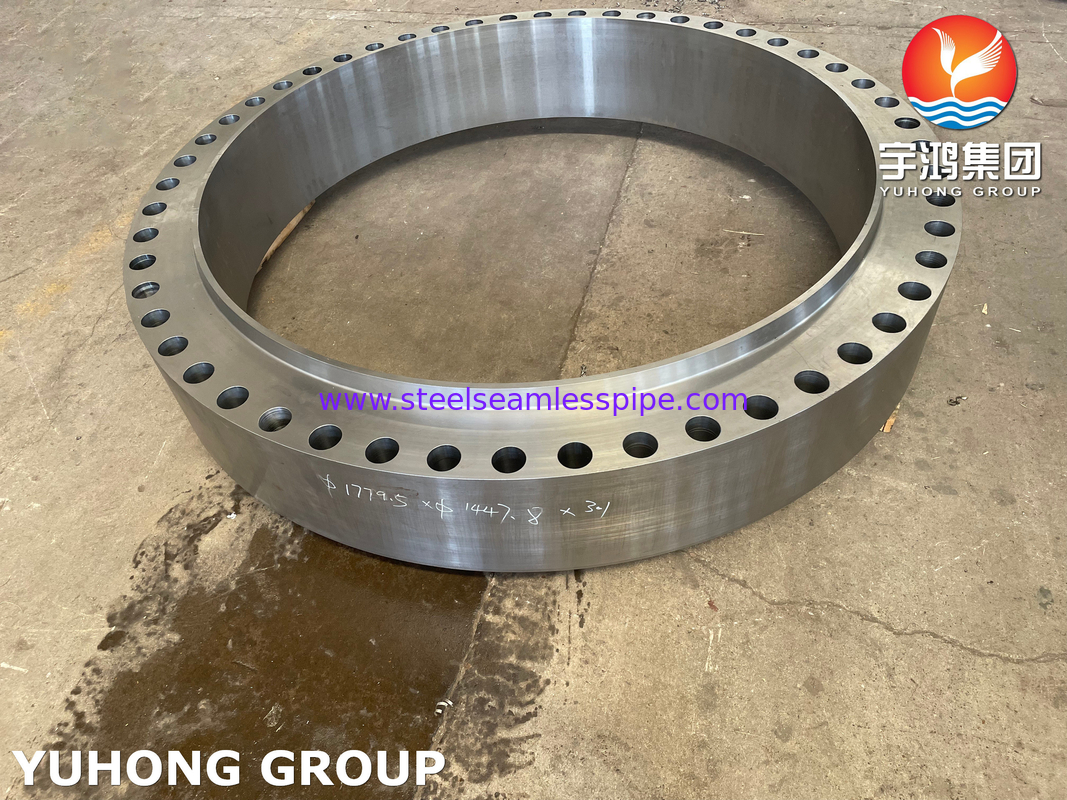

فلنج بدن استیل کربن ای اس تی ام A105 برای مبادله گرما
فلنج های بدن به عنوان اتصال دهنده هایی عمل می کنند که اجزای مختلف یک مبادله گرما را به هم متصل می کنند و یک مجموعه امن و مهر و موم را تضمین می کنند.فلنج اغلب سوراخ بولت قرار داده شده برای یک جهت گیری خاص با شیر، و می تواند برای هر ترکیبی از جوش و یا پیچاندن برنامه های کاربردی طراحی شود. به عنوان مثال در صنعت خودرو،فلانژ های بدن می توانند برای محکم کردن پنل های بدن یا عناصر ساختاری در طول مونتاژ استفاده شوند.طراحی، اندازه و مواد یک فلنج بدن می تواند بسته به کاربرد و الزامات خاص بسیار متفاوت باشد. مواد رایج شامل فولاد، فولاد ضد زنگ، آلومینیوم یا پلاستیک،بر اساس عواملی مانند قدرت انتخاب شده است، دوام و مقاومت در برابر خوردگی.
فلنج از فولاد کربن ASTM A105
| درجه مواد |
ASTM A105 |
| استاندارد |
ASTM A105 ASME B16.5 |
| روش تولید |
جعل شده |
| اندازه |
1/2 تا 48 اینچ، sch5S تا sch.XXS |
| کلاس |
150، 300، 400، 600، 900، 1500، 2500 |
| درمان سطح |
پوشش گالوانیزه/ضد خوردگی |
| درخواست |
برای اتصال لوله |
درجه فلنج ها
فلنج از فولاد ضد زنگ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L و غیره
فلج فولادی دوگانه: UNS S31803, 2205, S31254 (254SMO)
فلنج فولادی سوپر دوپلکس: UNS S32750, UNS S32760, UNS S32304, S31500
فلنج فولاد کربن: ASTM A105، A105N و غیره
فلنج فلز آلیاژ: F1, F11, F22, F5, F9, F91 و غیره
فلنج آلیاژ نیکل به صورت زیر
مونل 400 و K500،
اينکونل 600، 601, 617, 625, 690, 718, X-750.
انکلوئ 800، 800H، 800HT، 825، 925.
استیلوی C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
انواع مختلف فلنج ما می توانیم به عنوان زیر عرضه:
1-فلنژ هاي لغزنده
فلنج های اسلیپ آن هزینه اولیه کمتری نسبت به فلنج های گردن جوش دارند زیرا در برش لوله به طول نیاز به دقت کمتری دارند و در مونتاژ سهولت بیشتری را فراهم می کنند.قدرت محاسبه شده آنها تحت فشار داخلی تقریبا دو سوم از قدرت فلنج های گردن جوش است، و عمر آنها تحت خستگی 1/3 کوتاه تر است. فلنج های لغزنده به اندازه 1/2 "تا 21⁄2 "در 1500lbs استاندارد محدود می شوند.
2فلنج های رشته دار
فلنج های رشته دار برای کاربردهای ویژه استفاده می شوند.آنها می توانند بدون جوش جمع و جور شوند و می توانند در خدمات فشار بسیار بالا استفاده شوند - در یا نزدیک به فشار جوی - جایی که فولاد آلیاژ برای قدرت ضروری استفلنج های رشته دار برای شرایطی که شامل درجه حرارت یا فشار خم شدن یا در شرایط چرخه ای است که در آن نشت از طریق رشته ها ممکن است رخ دهد مناسب نیستند.
3فلنج های گردن جوش
فلنج های گردن جوش دارای یک محور طولانی مخروطی و انتقال تدریجی ضخامت در منطقه جوش پشت آنها را به لوله متصل می کند.محور مخروط تقویت مهم به فلنج و مقاومت در برابر dishing فراهم می کنداین نوع فلنج برای شرایط سخت کاری ناشی از فشار بالا، درجه حرارت زیر صفر یا بالا ترجیح داده می شود.
4فلنج های کور
فلنج های کور برای خالی کردن انتهای لوله ها، دریچه ها و دریچه های فشار استفاده می شوند.فلنج های کور می توانند فشار بالایی از فشار داخلی و بارگیری بولت را تحمل کنند زیرا حداکثر فشار در فلنج کور فشار خم در مرکز است.
5. فلنج های جوش سوکت
فلانژ های جوش سوکت برای استفاده در لوله های فشار بالا در اندازه های کوچک توسعه یافته اند.فلنج های جوش سوکت قوی تر هستند و از مقاومت در برابر خستگی بیشتر از جوش دوگانه یک فلنج لغزنده هستند. شرایط سوراخ صاف را می توان به راحتی با آسیاب جوش داخلی به دست آورد. این فلنج به طور معمول در لوله کشی فرآیند شیمیایی استفاده می شود.
6فلنج های مفصل ران
فلنج های مفصل لپ با ستون های مفصل لپ استفاده می شوند. فلنج های مفصل لپ معمولاً در سیستم های لوله کشی فولاد کربن یا آلیاژ کم استفاده می شوند که برای بازرسی و تمیز کردن اغلب باید جدا شوند.آنها نباید در هر نقطه ای که استرس خم شدن شدید رخ می دهد استفاده شود.
برخی از کاربردهای رایج فلنج های بدن:
-
اتصال لوله: فلنج های بدن برای اتصال لوله ها با یکدیگر استفاده می شود. آنها مونتاژ و جدا کردن آسان سیستم های لوله را تسهیل می کنند و امکان نگهداری، تعمیر و اصلاح را فراهم می کنند.فلنج ها همچنین یک مفصل قوی و امن را فراهم می کنند، جلوگیری از نشت از نقطه اتصال.
-
ظرف های تحت فشار: فلنج ها در ظرف های تحت فشار مانند دیگ ، مخازن و راکتورها استفاده می شوند. آنها اجازه می دهند تا لوازم مختلف ، نوزل ها ،و سایر اجزای آن به ظرف در حالی که در شرایط فشار بالا مهر و موم محکم را حفظ می کند.
-
دریچه ها: در مجموعه های دریچه ها، فلنج های بدن اغلب برای اتصال بدن دریچه به سیستم لوله های مجاور استفاده می شوند.این ترتیب اجازه می دهد تا نصب و جدا کردن آسان دریچه ها برای تعمیر و یا تعویض بدون اختلال در اتصال لوله.
-
پمپ ها و کمپرسورها: فلنج ها به طور معمول در سیستم های پمپ و کمپرسور برای اتصال سوراخ های ورودی و خروجی تجهیزات با لوله های مربوطه استفاده می شوند.اونا يه اتصال امن و هم تراز درست رو تضمین ميکنن، که برای عملکرد کارآمد و حداقل نشت بسیار مهم است.
-
مبادله گرما: فلنج ها قطعات جدایی ناپذیر در مبادله گرما هستند که نقاط اتصال را برای لوله ها یا کانال های حمل کننده رسانه های گرمایش یا خنک کننده فراهم می کنند.فلنج اجازه می دهد تا برای اتصال صفحه لوله به پوسته یا سر مبادله گرما، ایجاد یک محفظه مهر و موم شده.
