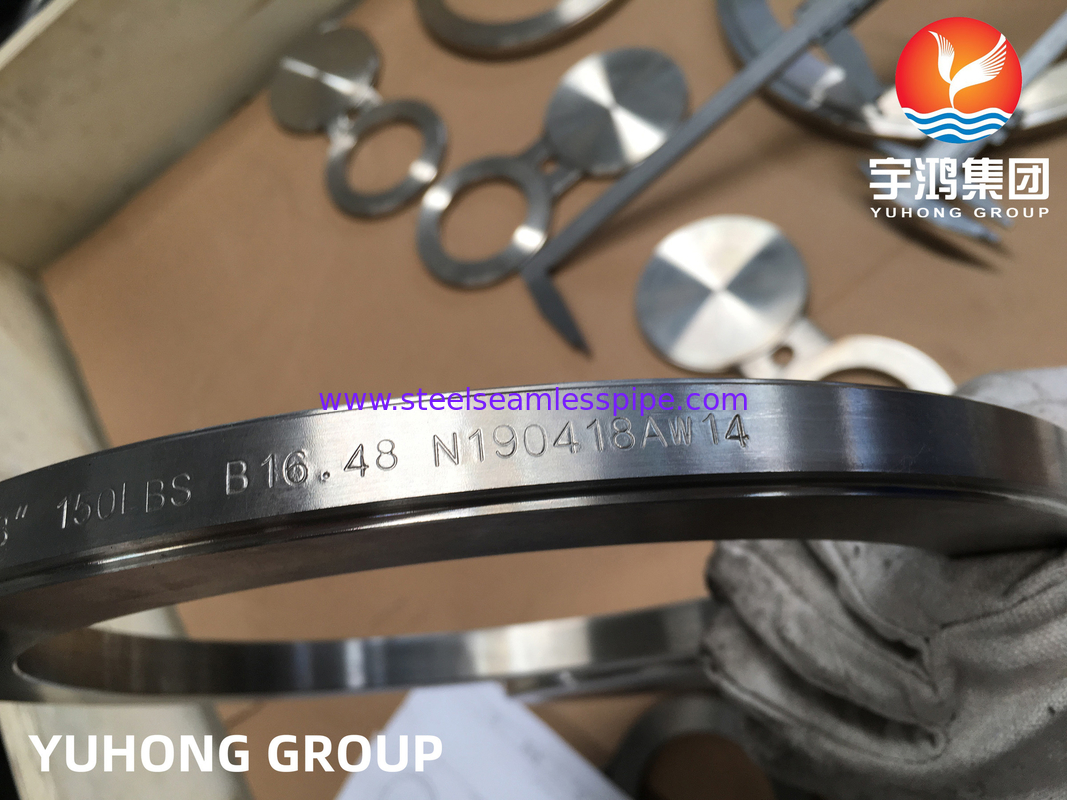

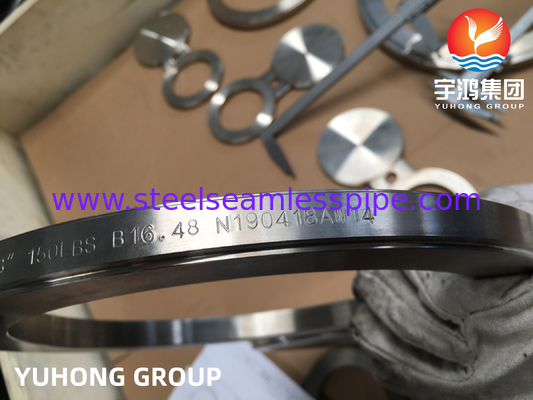

فلنج کور عینک، ASTM A182 F316L فلنج فولاد ضد زنگ شکل 8، RF ASME B16.48

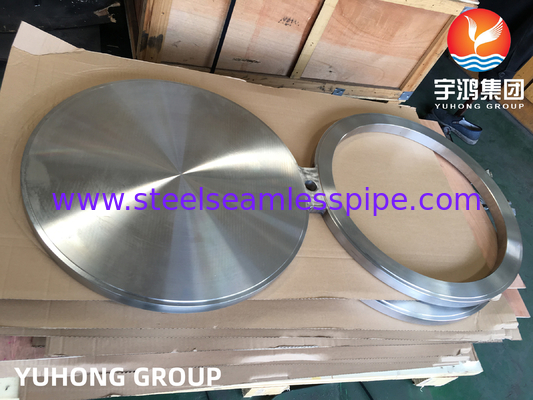

فلانج چشم انداز کور، که به عنوانشکل 8 فلنج، ترکیبی از این دو است که می تواند برای عملکرد به عنوان یک پیوند تک یا یک فاصله حلقه ای چرخش کند.این فلنج به طور کلی یک قطعه فلزی است که برش داده می شود تا بین دو فلنج لوله قرار گیرد و معمولا بین دو گاسکت قرار می گیردیک فلنج کور عینک اغلب از دو دیسک فلزی ساخته شده است که با یک بخش کوچک فولاد به یکدیگر متصل می شوند. شکل فلنج شبیه یک جفت عینک یا عینک است.به همین خاطر بهش میگن فلنج چشمگیرهگروه ما می تواند فلانج چشم انداز کور را با انواع مختلف چهره مشترک (RF، FF، RTJ) در کلاس سری 150/300/600/900/1500/2500 مطابق با استانداردهای ابعاد ASME B16 عرضه کند.48.
ASTM A182 F316Lیک مشخصات استاندارد برای فلنج های لوله های آلیاژ و فولاد ضد زنگ، لوازم جانبی، دریچه ها و قطعات برای خدمات دمای بالا است.یک فلنج کور عینک یک نوع فلنج است که برای جدا کردن یا جدا کردن بخش های یک سیستم لوله کشی استفاده می شوداین دستگاه از یک جفت دیسک فلزی تشکیل شده است که با یک بولت مرکزی یا پیچ متصل می شوند. دیسک ها می توانند به هر یک از بلوک ها یا اجازه جریان از طریق لوله چرخیده شوند.فلنج کور عینک ASTM A182 F316L به طور خاص از فولاد ضد زنگ درجه 316L ساخته شده است، که یک نسخه کم کربن از فولاد ضد زنگ 316 است. این ماده مقاومت بهتر در برابر خوردگی را ارائه می دهد و اغلب در کاربردهایی که نیاز به جوش دارند استفاده می شود.فلنج کور عینک معمولا در سیستم های لوله کشی مورد استفاده قرار می گیرد که در آن نگهداری یا بازرسی منظم مورد نیاز استبا چرخش ساده دیسک ها، جریان مایع می تواند به راحتی بدون نیاز به برداشتن یا قطع هر لوله ای قطع شود.این باعث می شود آن را یک راه حل مناسب و عملی برای کاربردهای مختلف صنعتی.
نمرات معادل:
| درجه |
کارخونه NR./ DIN |
UNS |
JIS |
BS |
GOST |
AFNOR |
| SS316L |
1.4404 / 14435 |
S31603 |
SUS 316L |
316S11 / 316S13 |
03Ch17N14M3 / 03Ch17N14M2 |
Z3CND17 |
ویژگی های فلج های کور عینک از فولاد ضد زنگ:
1مقاومت در برابر خوردگی:ASTM A182 F316L چشم انداز فلنج کور از فولاد ضد زنگ درجه 316L ساخته شده است، که به دلیل مقاومت بسیار عالی در محیط های خوردنی شناخته شده است.
2قدرت بالا:ASTM A182 F316L چشم انداز فلنج کور است مقاومت کششی بالا، آن را مناسب برای فشار بالا و درجه حرارت بالا برنامه های کاربردی است.
3دوام خوب:فولاد ضد زنگ درجه 316L به خاطر دوام و عمر طولانی شناخته شده است، که باعث می شود ASTM A182 F316L چشم انداز فلنج کور یک انتخاب قابل اعتماد برای برنامه های کاربردی صنعتی باشد.
4نصب آسان:فلنج کور عینک ASTM A182 F316L نصب آسان است و نیاز به حداقل نگهداری دارد، کاهش زمان توقف و هزینه های کلی.
5. همه کاره بودن:فلنج کور عینک ASTM A182 F316L برای طیف گسترده ای از کاربردهای مختلف از جمله صنایع نفت و گاز، پتروشیمی، شیمیایی و دریایی مناسب است.
6طراحی ضد نشت:طراحی فلنج کور عینک، مهر و موم محکم را تضمین می کند، از نشت جلوگیری می کند و تمامیت سیستم لوله کشی را تضمین می کند.
7. انطباق با استانداردها:فلنج کور عینک ASTM A182 F316L با استانداردهای ASTM و ASME مطابقت دارد و کیفیت و عملکرد ثابت را تضمین می کند.
ترکیب شیمیایی ((%):
| C |
م |
آره |
P |
S |
Cr |
مو |
نه |
N |
| 0.10 حداکثر |
2.00 حداکثر |
0.75 حداکثر |
0.045 حداکثر |
0.030 حداکثر |
16.00-1800 |
2.00-3.00 |
10.00-1400 |
0.10 حداکثر |
خواص مکانیکی:
| درجه |
تراکم |
محدوده ذوب |
مقاومت کششی MPa-Psi |
قدرت بازده MPa-Psi (0.2% Offset) |
کشش |
| SS316L |
8.0 گرم/سم3 |
1399 °C (2550 °F) |
75000 Psi ((515MPa) |
30000 پی سی (205MPa) |
35 درصد |
کاربردها:
1صنعت پردازش مواد شیمیایی:فلنج های کور عینک ASTM A182 F316L به طور معمول در صنعت پردازش شیمیایی برای کاربردهایی مانند راکتورهای شیمیایی، ستون های تقطیر و مخازن ذخیره سازی استفاده می شود.مقاومت بالای ASTM A182 F316L در برابر خوردگی باعث می شود که برای دست زدن به طیف گسترده ای از مواد شیمیایی خوردگی مناسب باشد.
2صنعت پتروشیمی:کارخانه های پتروشیمی اغلب از فلنج های کور عینک ASTM A182 F316L در تجهیزات مختلف مانند مبادلات گرما، خط لوله ها و مخازن ذخیره سازی استفاده می کنند.دمای بالا و مقاومت در برابر فشار از ASTM A182 F316L آن را ایده آل برای این برنامه های کاربردی سخت.
3صنعت داروسازی:صنعت داروسازی نیاز به تجهیزات با کیفیت بالا و بهداشتی برای اطمینان از کیفیت و خلوص محصولات داروسازی دارد.ASTM A182 F316L فلنج های چشم انداز کور به طور معمول در تجهیزات فرآوری دارویی به دلیل مقاومت بسیار عالی در برابر خوردگی و تمیز کردن آسان استفاده می شود.
4صنعت مواد غذایی و نوشیدنی:فلنج های کور عینک ASTM A182 F316L به طور گسترده ای در صنعت مواد غذایی و نوشیدنی برای کاربردهایی مانند تجهیزات پردازش، مخازن ذخیره سازی و سیستم های لوله کشی استفاده می شود.خواص بهداشتی ASTM A182 F316L آن را برای دست زدن به محصولات غذایی و نوشیدنی مناسب می کند..
5صنعت تصفيه آب:کارخانه های تصفیه آب اغلب از ASTM A182 F316L چشم انداز فلنج های کور در تجهیزات مختلف مانند پمپ ها، شیرها و سیستم های لوله کشی استفاده می کنند.مقاومت بالای ASTM A182 F316L در برابر خوردگی، طول عمر و قابلیت اطمینان سیستم های تصفیه آب را تضمین می کند..
6صنعت توليد برق:نیروگاه ها برای مقاومت در برابر دما و فشار بالا به مواد با کیفیت بالا نیاز دارند.ASTM A182 F316L فلنج های کور عینک معمولا در تجهیزات تولید برق مانند دیگ استفاده می شود، توربین ها و مبادلات گرما به دلیل خواص مکانیکی عالی و مقاومت در برابر خوردگی.
