ANSI / ASME B16.5 ASTM A105 فلنج کور فولاد کربن فلنج جعل شده
ASTM A105 یک مشخصات استاندارد است که شامل قطعات لوله های فولاد کربن ساخته شده برای سرویس در دمای محیط و بالاتر در سیستم های تحت فشار است.فلنج های A105 معمولاً در کاربردهای فشار بالا و دمای بالا استفاده می شوند. آنها در انواع مختلفی مانند گردن جوش ، اسلیپ ، جوش سوکت ، رشته ، کور و فلنج های مفصل لبه در دسترس هستند. فلنج های کور برای بستن انتهای سیستم های لوله کشی یا ظروف استفاده می شوند ،و هيچ سوراخي براي عبور لوله اي ندارنآنها معمولاً برای بسته کردن انتهای لوله ها برای جلوگیری از جریان مایع یا گاز استفاده می شوند.فلنج های کور نیز برای آزمایش فشار یک خط لوله یا ظرف با مسدود کردن پایان قبل از اعمال فشار استفاده می شود.
تفاوت بین فلنج های ASTM A105 و ASTM A105N عمدتاً در مورد درمان حرارتی، خواص مکانیکی و کاربرد مناسب است:
درمان گرمایی:
- ASTM A105: در حالت جعل استفاده می شود، به این معنی که هیچ درمان حرارتی اضافی به غیر از جعل وجود ندارد.
- ASTM A105N: نیاز به استاندارد سازی (گرم کردن به دمای خاص و پس از آن خنک کردن هوا) ، تصفیه میکروساخت برای بهبود خواص مکانیکی دارد.
خواص مکانیکی:
- A105N به طور معمول به دلیل نورمال شدن، سفتی، قدرت و انعطاف پذیری بیشتری را نشان می دهد. این ممکن است در مقایسه با A105 دارای مقاومت کششی / کشش بالاتر و کشش بهتر باشد.
- A105N اغلب نیاز به آزمایش ضربه Charpy V-notch برای اطمینان از سختی کافی، به ویژه برای کاربردهای کم دمایی یا بارگذاری چرخه ای دارد. A105 چنین آزمایشاتی را اجباری نمی کند.

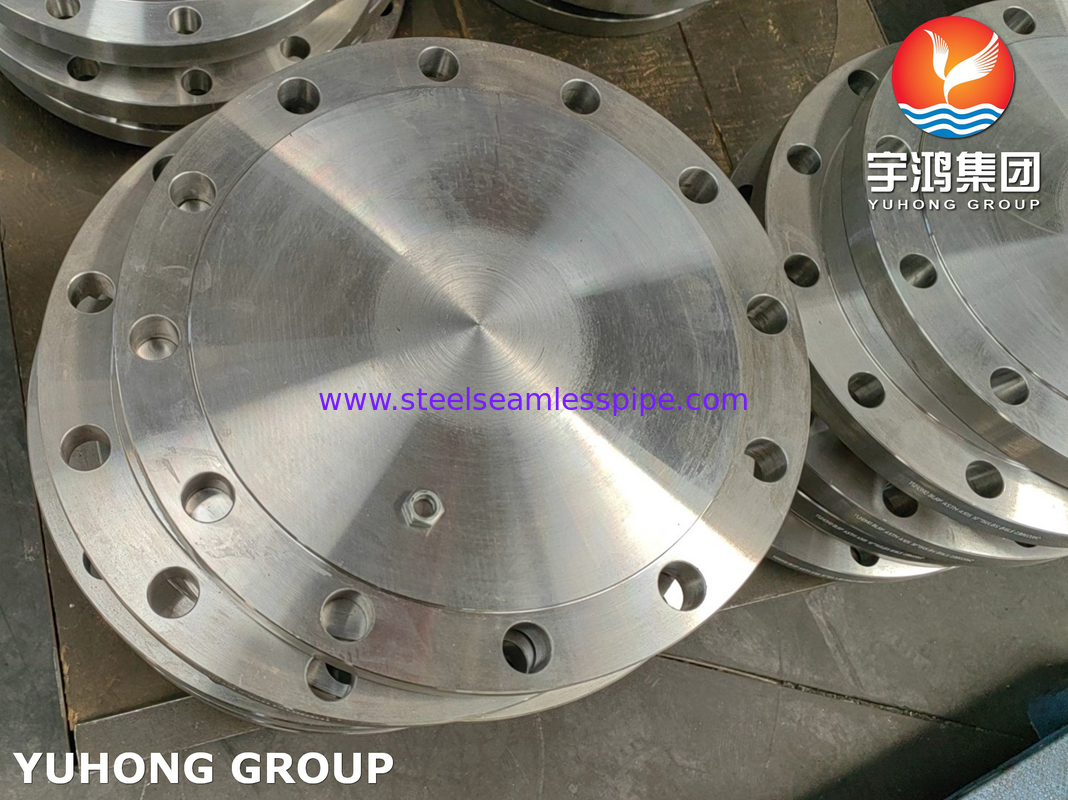

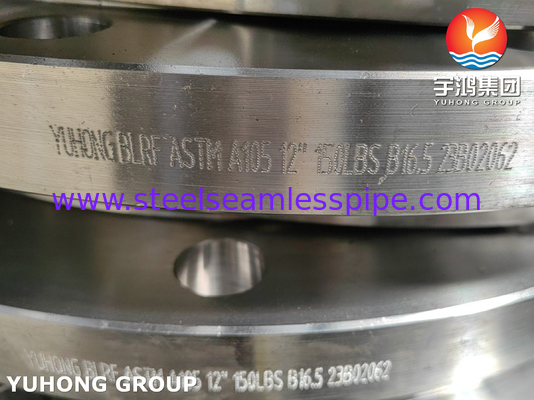

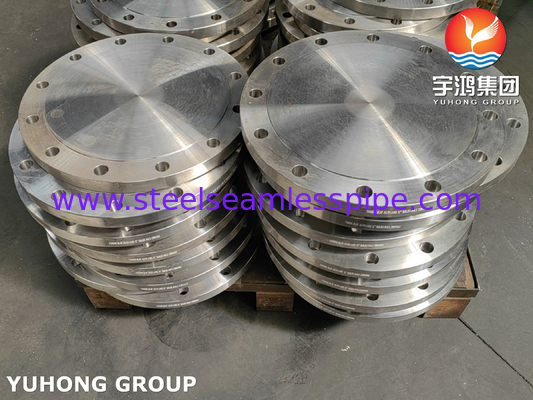

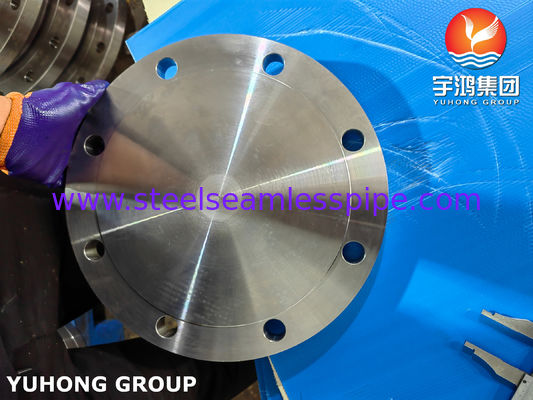

ASTM A105 فلنج کور از فولاد کربن
| درجه مواد |
ASTM A105 / ASME A105N |
| استاندارد |
ANSI / ASME B165 |
| روش تولید |
جعل شده |
| اندازه |
1/2 تا 48 اينچ |
| کلاس |
150، 300، 400، 600، 900، 1500، 2500 |
| درمان سطح |
پوشش گالوانیزه/ضد خوردگی/نقاشی سیاه |
| درخواست |
برای اتصال لوله |
درجه فلنج ها
فلنج از فولاد ضد زنگ: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L و غیره
فلج فولادی دوگانه: UNS S31803, 2205, S31254 (254SMO)
فلنج فولادی سوپر دوپلکس: UNS S32750, UNS S32760, UNS S32304, S31500
فلنج فولاد کربن: ASTM A105، A105N و غیره
فلنج فلز آلیاژ: F1, F11, F22, F5, F9, F91 و غیره
فلنج آلیاژ نیکل به صورت زیر
مونل 400 و K500،
اينکونل 600، 601, 617, 625, 690, 718, X-750.
انکلوئ 800، 800H، 800HT، 825، 925.
استیلوی C22، C4، C276، S، C2000، G-30، G-35، X، N، B، B-2، B-3
انواع مختلف فلنج ما می توانیم به عنوان زیر عرضه:
1-فلنژ هاي لغزنده
فلنج های اسلیپ آن هزینه اولیه کمتری نسبت به فلنج های گردن جوش دارند زیرا در برش لوله به طول دقت کمتری نیاز دارند و در مونتاژ سهولت بیشتری را فراهم می کنند.قدرت محاسبه شده آنها تحت فشار داخلی تقریبا دو سوم از قدرت فلنج های گردن جوش است، و عمر آنها تحت خستگی یک سوم کوتاه تر است. فلنج های لغزنده به اندازه 1/2 "تا 21⁄2 "در 1500 پوند استاندارد محدود می شوند.
2فلنج های رشته دار
فلنج های رشته دار برای کاربردهای ویژه استفاده می شوند.آنها می توانند بدون جوش جمع و جور شوند و می توانند در خدمات فشار بسیار بالا استفاده شوند - در یا نزدیک به فشار جوی - جایی که فولاد آلیاژ برای قدرت ضروری استفلنج های رشته دار برای شرایطی که شامل درجه حرارت یا فشار خم شدن یا در شرایط چرخه ای است که در آن نشت از طریق رشته ها ممکن است رخ دهد، مناسب نیستند.
3فلنج های گردن جوش
فلنج های گردن جوش دارای یک محور طولانی مخروطی و انتقال تدریجی ضخامت در منطقه جوش پشت آنها را به لوله متصل می کند.محور مخروط تقویت مهم به فلنج و مقاومت در برابر dishing فراهم می کنداین نوع فلنج برای شرایط سخت کاری ناشی از فشار بالا، درجه حرارت زیر صفر یا بالا ترجیح داده می شود.
4فلنج های کور
فلنج های کور برای خالی کردن انتهای لوله ها، دریچه ها و دریچه های فشار استفاده می شوند.فلنج های کور می توانند فشار بالایی از فشار داخلی و بارگیری بولت را تحمل کنند زیرا حداکثر فشار در فلنج کور فشار خم در مرکز است.
5. فلنج های جوش سوکت
فلانژ های جوش سوکت برای استفاده در لوله های فشار بالا در اندازه های کوچک توسعه یافته اند.فلنج های جوش سوکت قوی تر هستند و از مقاومت در برابر خستگی بیشتر از جوش دوگانه یک فلنج لغزنده هستند. شرایط سوراخ صاف را می توان به راحتی با آسیاب جوش داخلی به دست آورد. این فلنج به طور معمول در لوله کشی فرآیند شیمیایی استفاده می شود.
6فلنج های مفصل ران
فلنج های مفصل لپ با ستون های مفصل لپ استفاده می شود. فلنج های مفصل لپ معمولاً در سیستم های لوله کشی فولاد کربن یا آلیاژ کم استفاده می شوند که نیاز به جداسازی مکرر برای بازرسی و تمیز کردن دارند.آنها نباید در هر نقطه ای که استرس خم شدن شدید رخ می دهد استفاده شود.
درخواست ها
- سیستم های لوله کشی برای حمل نفت، گاز و سایر مایعات
- تجهیزات پالایشگاه و پردازش شیمیایی
- مبادلات گرما و دیگها
- تجهیزات تولید برق
- دستگاه های حفاری دریایی و سیستم عامل های حفاری
