فلنج جوشکاری صاف EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	API, PED,
شماره مدل:	EN1092-1 304L

پرداخت:

مقدار حداقل تعداد سفارش:	1PCS
قیمت:	USD
جزئیات بسته بندی:	کیس تخته چندلا
زمان تحویل:	هفت روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	1000 تن در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (286)

لوله بدون درز از جنس استنلس استیل (275)

لوله فولادی ضد زنگ دوبلکس (127)

لوله فولادی ضد زنگ دوبلکس (28)

لوله سوزن (102)

لوله باله (619)

مبدل حرارتی (16)

لوله مبدل حرارتی (425)

بسته لوله مبادله گرما (37)

صفحه لوله مبدل حرارتی (116)

بافل مبادله گرما (36)

کولر (8)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (57)

لوله جوش داده شده از جنس استنلس استیل (112)

آلیاژ نیکل لوله (259)

لوله آلیاژ نیکل (78)

لوله آلیاژ مس (222)

لوله فولادی آلیاژی (182)

لوله تیتانیومی (10)

لوله آنیل روشن (153)

لوله دیگ بخار (141)

اتصالات فولادی (797)

فلنج فولادی (583)

دیگران (388)

قطعات پوشش (7)

توضیحات محصول جزئیات

برند:	یوهونگ	استاندارد:	EN1092-1
مواد:	304 لیتر	پ.ن:	10، 16
DN:	50، 100	نوع:	01/A
طرح های فلنج:	چندگانه	درخواست ها:	سیستم های کنترل هیدرولیک
برجسته کردن:	en1092-1 فلنج جوشکاری صاف,1.4404 فلنج جوشکاری مسطح,1.4307 فلنج جوشکاری صاف , 1.4404 Flat Welding Flange , 1.4307 Flat Welding Flange

فلنج جوشکاری صاف EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16

YUHONG'S هر طبقه بندی با حروف EN 1092-1 (یعنی استاندارد مرجع) به دنبال یک عدد دو رقمی که نشان دهنده ساخت فلنج است، برچسب گذاری می شود.و یک حرف که نوع سطح مهر و موم فلنج را نشان می دهد.

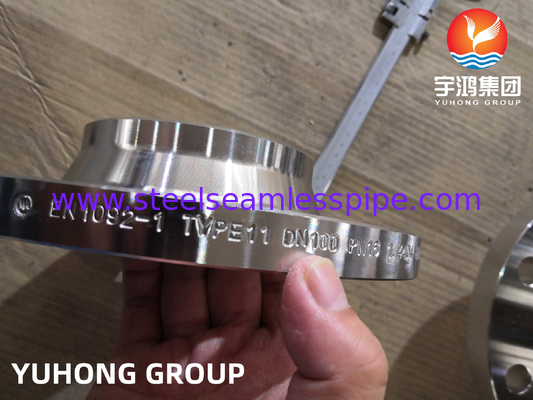

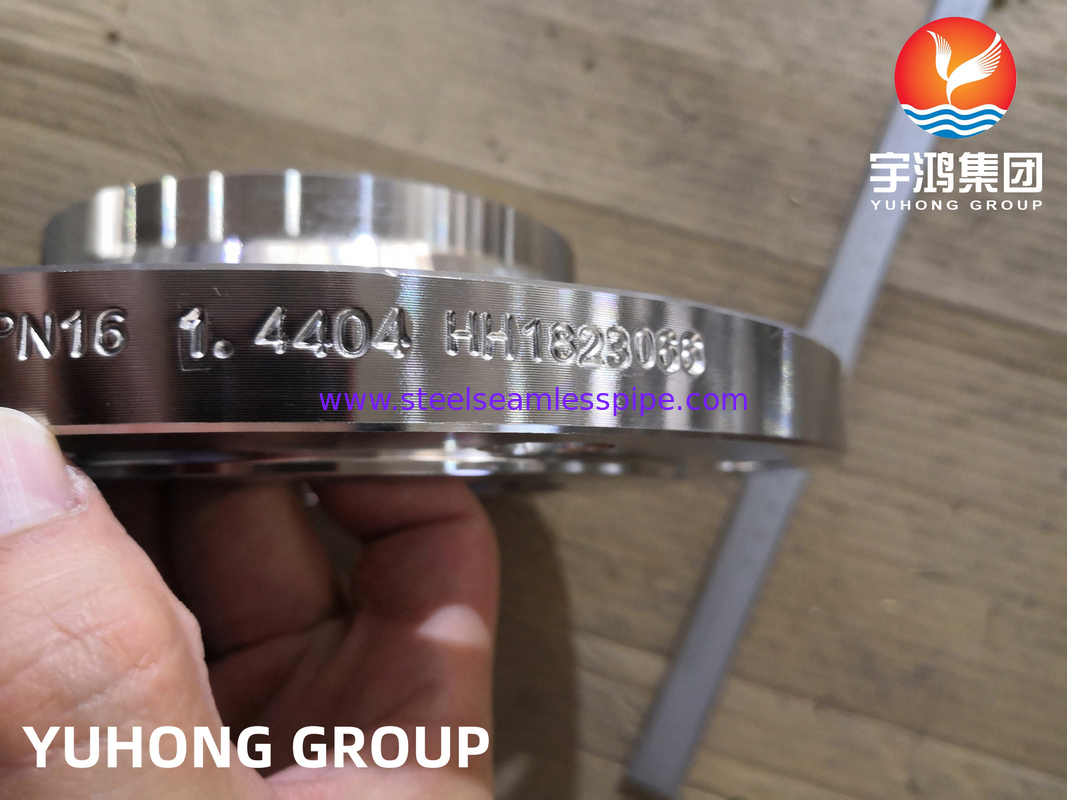

برچسب در طرف تمام انواع فلنج ها نه تنها شامل حروف EN 1092-1 TYPE___، بلکه همچنین اطلاعات مربوط به PN،DN و ریختن مواد اولیه مورد استفاده برای ساخت فلنج.

فلنج جوشکاری صاف EN1092-1 TYPE 01/A 1.4307 1.4404 DN50/60.3 DN100 PN10/16 0

کشورهای اروپا عمدتاً فلنج ها را بر اساس استاندارد نصب می کنند.استاندارد EN 1092-1 FLANGE(Flanges forged stainless or steel) مشابه استاندارد فلنج ASME، استاندارد EN 1092-1 دارای اشکال فلنج اساسی، مانند فلنج گردن جوش، فلنج کور، فلنج لپ،فلانژ رشته دار (پلانج ISO7-1 به جای NPT)، جوش بر روی طوق، طوق های فشار داده شده، و فلنج آداپتور مانند pressfittings GD اتصال فلنج.اشکال مختلف فلنج در EN 1092-1 (نرمی اروپایی Euronorm) در نام فلنج از طریق نوع نشان داده شده است.

نوع فلنج (نوع) مطابق با DIN EN 1092-1
استاندارد EN 1092-1 نوع 01 (فلانژ های صفحه ای برای جوشکاری)	13 (فلانژ های رشته دار)
استاندارد EN 1092-1 نوع 02 (فلانژ های صفحه گشاده با طوق صفحه ی جوش)	۲۱ (فلنج های یکپارچه)
استاندارد EN 1092-1 نوع 04 (فلانژ های صفحه گشاده با طوق گردن جوش)	32 (کلاه های بر روی صفحه جوش)
استاندارد EN 1092-1 نوع 05 (فلانژ های بی رنگ)	33 (پایان لوله ها)
EN 1092-1 نوع 11 (فلنج های گردن جوش)	EN 1092-1 34 (کالر گردن جوش)
EN 1092-1 12 (فلانژ های لغزنده برای جوش)	36 (قلم فشار شده با گردن بلند)
	37 (دستکش فشار)

درجه:	X2CrNi18-9
شماره:	1.4307
طبقه بندی:	فولاد استنیتی
تراکم:	7.9 گرام در سانتی متر 3

EN	ASTM/ASME
1.4301 /1.4307	AISI 304 / 304L
1.4401 / 14404	AISI 316 / 316L
1.4541	AISI 321
1.4571	AISI 316Ti

خواص

ابعاد:	DN50 2" (ø 60,3 mm)
اندازه سوراخ (ملی متر):	60.3
نوع ماده:	304 (L)
مرحله فشار:	PN10، PN16
تعداد سوراخ ها:	4 × M16
قطر بیرونی (ملی متر):	165
فاصله سوراخ ها:	125 میلی متر

ابعاد

ابعاد A	20
ابعاد B	165
ابعاد C	60,3
ابعاد D
ابعاد E	125

فرم: انواع چهره های تماس	DIN EN 1092-1
بدون چهره بلند	فرم A
صورت بلند (Rz = 160 مکانیکی چرخیده)	فرم B1
صورت بلند (Rz = 40 مکانیکی چرخیده)	فرم B1
صورت بالا (Rz = 16 مکانیکی چرخیده)	فرم B2
زبان مطابق DIN2512	فرم C
خروجی مطابق DIN 2512	فرم D
ماده نر طبق DIN 2513	فرم E
زن مطابق DIN 2513	فرم F
زن مطابق DIN 2514	فرم G
ماده نر طبق DIN 2514	فرم H
