لوله مسی دریایی برنجی C46400 ماشین‌کاری شده دقیق ASTM B171 برای مبدل‌های حرارتی دریایی

ورق لوله‌ای برنج دریایی C46400 B171 Cuzn36sn1 برای مبدل حرارتی دریایی

ورق لوله‌ای ASTM B171 C46400 یک قطعه آلیاژ مس با ماشین‌کاری دقیق است که در مبدل‌های حرارتی پوسته و لوله، کندانسورها و سایر تجهیزات حرارتی استفاده می‌شود.

C46400 معمولاً به عنوان برنج دریایی شناخته می‌شود، یک آلیاژ مس-روی-قلع که تحت استاندارد ASTM B171/B171M برای صفحات، ورق‌ها و دایره‌های مورد استفاده در مخازن تحت فشار، کندانسورها و مبدل‌های حرارتی مشخص شده است.

ورق لوله‌ای طبق نقشه مبدل حرارتی مشتری، شامل قطر سوراخ لوله، گام لوله، الگوی سوراخ، شیارهای آب‌بندی، چیدمان پارتیشن عبور و ابعاد کلی ماشین‌کاری می‌شود.

برای تجهیزات دریایی، برنج دریایی C46400 را می‌توان در مواردی که ترکیب استحکام آلیاژ مس و مقاومت در برابر خوردگی مورد نیاز است، انتخاب کرد.

C46400 یک برنج دریایی آلیاژ مس حاوی مس، روی و قلع است. ASTM B171/B171M به طور خاص C46400 را به عنوان برنج دریایی، بدون مهار کننده لیست می‌کند. این آلیاژ معمولاً برای قطعات دریایی که مقاومت در برابر خوردگی و استحکام مکانیکی مورد نیاز است، در نظر گرفته می‌شود. برای ورق‌های لوله‌ای مبدل حرارتی، انتخاب ماده باید موارد زیر را نیز در نظر بگیرد:

• شیمی آب دریا
• دمای عملیاتی
• جنس لوله
• روش اتصال لوله به ورق لوله‌ای
• انبساط حرارتی افتراقی
• سازگاری گالوانیکی
• فشار طراحی
• الزامات نقشه مبدل حرارتی

ورق لوله‌ای C46400 می‌تواند طبق نقشه دقیق مبدل حرارتی مشتری تولید شود. ماشین‌کاری معمول شامل موارد زیر است:

• تراش CNC
• سوراخ‌کاری لوله

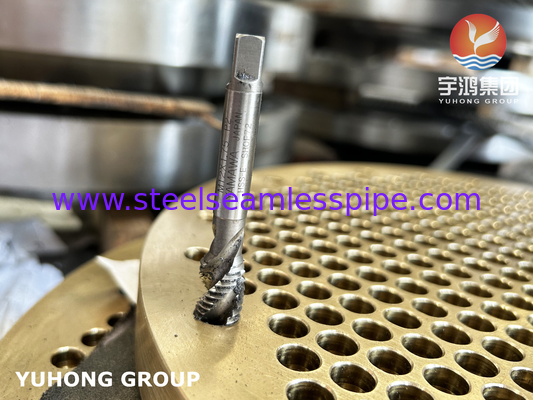

• قلاویزکاری سوراخ لوله
• ماشین‌کاری الگوی سوراخ لوله
• ماشین‌کاری شیار پارتیشن عبور
• ماشین‌کاری سطح آب‌بندی
• شیارهای انبساط لوله
• سوراخ‌کاری پیچ
• پرداخت
• بازرسی ابعادی

پیکربندی سوراخ لوله

ابعاد سوراخ لوله را می‌توان بر اساس موارد زیر سفارشی کرد:

• قطر خارجی لوله
• ضخامت دیواره لوله
• جنس لوله
• روش اتصال لوله به ورق لوله‌ای
• گام لوله
• تعداد سوراخ‌های لوله
• چیدمان لوله
• چیدمان عبور مبدل حرارتی

بازرسی را می‌توان طبق نقشه مبدل حرارتی، مشخصات خرید و استاندارد مواد قابل اجرا ترتیب داد. موارد بازرسی معمول شامل موارد زیر است:

• ترکیب شیمیایی
• آزمون کشش

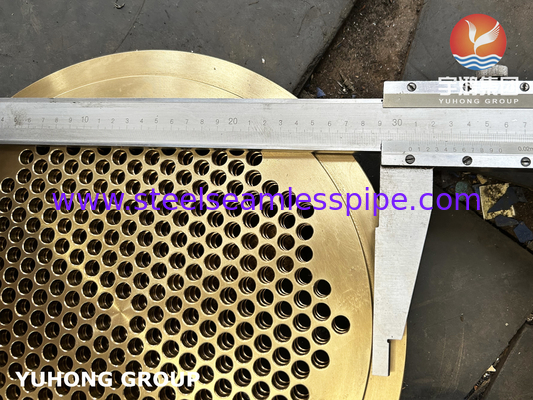

• بازرسی ابعادی

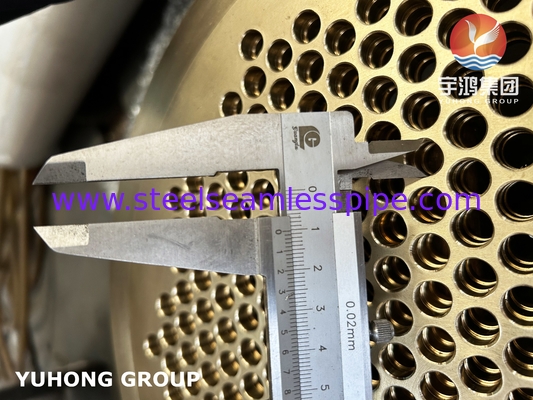

• بازرسی قطر سوراخ لوله
• بازرسی گام لوله
• بازرسی محل سوراخ
• بازرسی صافی
• بازرسی بصری و سطحی

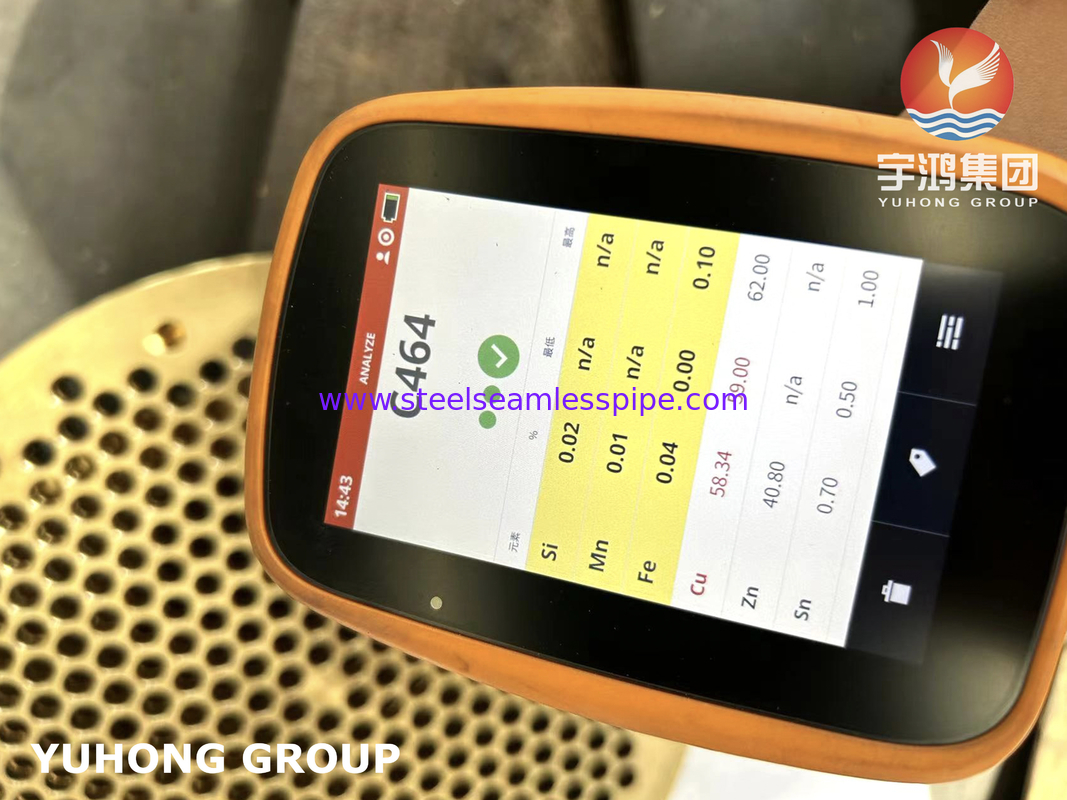

• PMI
• UT در صورت مشخص شدن
• PT در صورت مشخص شدن
• بازرسی شخص ثالث

برای یک ورق لوله‌ای ماشین‌کاری شده، بازرسی ابعادی و بازرسی سوراخ لوله به خصوص مهم هستند زیرا الگوی نهایی سوراخ باید با بسته لوله مبدل حرارتی مطابقت داشته باشد.

اسناد موجود می‌تواند شامل موارد زیر باشد:

• گواهی تست مواد ASTM B171/B171M
• گواهی تست مواد EN 10204 3.1
• گواهی EN 10204 3.2 در صورت نیاز
• گزارش تجزیه و تحلیل شیمیایی
• گزارش تست مکانیکی
• گزارش PMI
• گزارش بازرسی ابعادی
• گزارش NDT
• سوابق عملیات حرارتی در صورت لزوم
• نقشه / نقشه بازرسی
• گزارش بازرسی شخص ثالث
• گواهی مبدا

هر ورق لوله‌ای در برابر آسیب سطح محافظت می‌شود، با مواد ضد آب پیچیده شده و به طور ایمن در یک جعبه تخته سه لا دریایی یا پالت تقویت شده طبق اندازه و وزن آن بسته‌بندی می‌شود.
