ASME SA240 SS304 شیک لوله مبدل گرما دقیق CNC-حفر شده برای خدمات پتروشیمی مقاوم به خوردگی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
شماره مدل:	ورق لوله ASME SA240 SS304

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد کامپیوتر
قیمت:	قابل مذاکره
جزئیات بسته بندی:	قاب چوبی تخته چندلا / کیف Lron / کیف بافته شده
زمان تحویل:	بستگی به کمیت دارد
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	800 تن در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (350)

لوله بدون درز از جنس استنلس استیل (347)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (173)

لوله باله (752)

مبدل حرارتی (43)

لوله مبدل حرارتی (480)

بسته لوله مبادله گرما (57)

صفحه لوله مبدل حرارتی (132)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (136)

آلیاژ نیکل لوله (275)

لوله آلیاژ نیکل (110)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (226)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (163)

اتصالات فولادی (884)

فلنج فولادی (683)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

برجسته کردن:

ورق لوله مبدل حرارتی ASME SA240

ورق لوله دقیق CNC حفر شده

ورق لوله SS304 مقاوم در برابر خوردگی

ورقة أنبوب مبادل حراري ASME SA240 SS304 للخدمة البتروكيماوية والصناعية العامة

نظرة عامة على المنتج

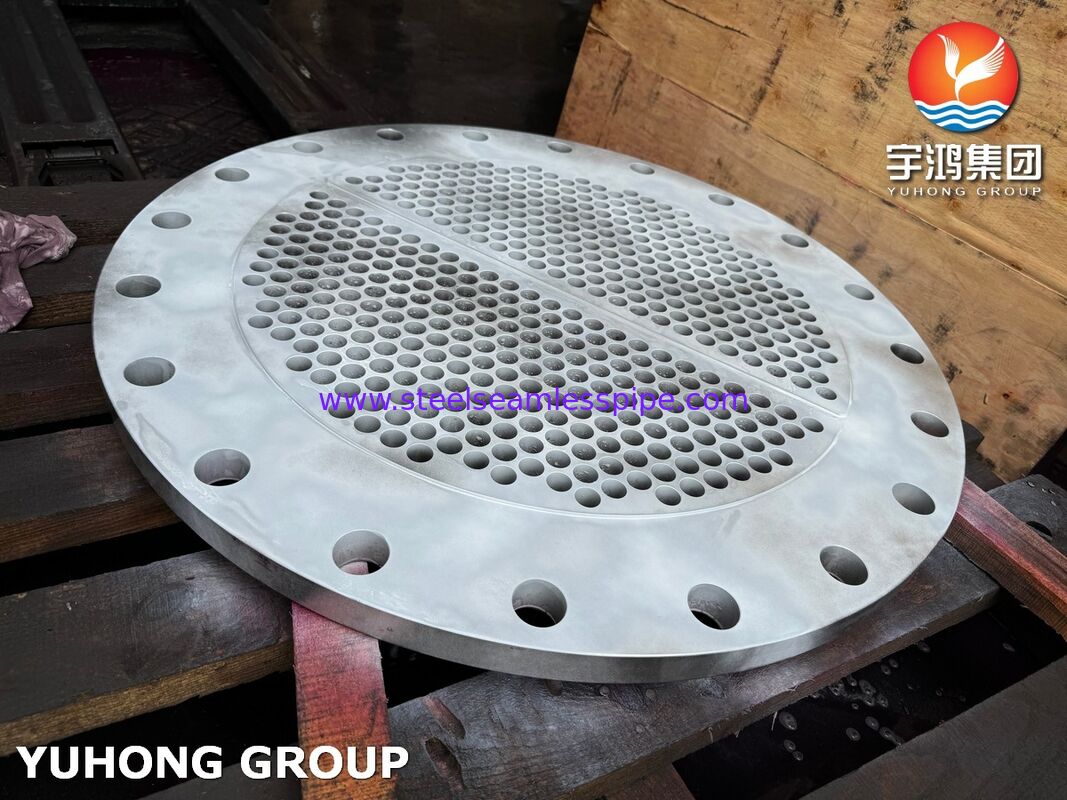

ورقة الأنبوب هي لوحة دائرية مثقبة تثبت حزمة الأنابيب وتضبطها مع الحفاظ على حاجز محكم الضغط بين سوائل جانب الغلاف وجانب الأنبوب. إنها المكون الأساسي الذي يحتفظ بالضغط لمبادل حراري من نوع الغلاف والأنبوب.

تم تصنيع ورقة الأنبوب هذه من فولاذ مقاوم للصدأ ASME SA240 من النوع 304 (UNS S30400) - وهو الدرجة الأوستنيتية القياسية في الصناعة التي توفر توازنًا بين مقاومة التآكل وقابلية التشكيل وقابلية اللحام. توفر المادة أداءً موثوقًا به في درجات حرارة الخدمة التي تصل إلى 465 درجة مئوية (870 درجة فهرنهايت) في البيئات المؤكسدة.

التصنيع: مثقوبة ومُشَكَّلة بدقة بواسطة CNC وفقًا لرسومات تخطيط TEMA المقدمة من العميل (مصفوفة مثلثة أو مربعة)، مع أخاديد فاصلة للأقسام وأسطح مانعة للتسرب مُشَكَّلة حسب المواصفات.

مواصفات المواد

يتم إنتاج جميع أوراق الأنابيب بالامتثال الصارم لـASME SA240 / ASTM A240 - لا يتم تطبيق معايير بديلة.

التركيب الكيميائي - ASME SA240 النوع 304

المصدر: ASME SA240 / ASTM A240
العنصر	التركيب (%)
الكربون (C)	≤ 0.07
المنغنيز (Mn)	≤ 2.00
الفوسفور (P)	≤ 0.045
الكبريت (S)	≤ 0.030
السيليكون (Si)	≤ 0.75
الكروم (Cr)	18.0 - 20.0
النيكل (Ni)	8.0 - 10.5
النيتروجين (N)	≤ 0.10

الخصائص الميكانيكية (درجة حرارة الغرفة)

المصدر: ASME SA240 / ASTM A240
الخاصية	القيمة
قوة الشد	≥ 515 ميجا باسكال (75,000 رطل لكل بوصة مربعة)
قوة الخضوع (إزاحة 0.2%)	≥ 205 ميجا باسكال (30,000 رطل لكل بوصة مربعة)
الاستطالة	≥ 40%
الصلابة	≤ 92 HRB (≤ 201 HBW)

القدرات الأبعاد

المصدر: ASME SA240 / معايير TEMA
المعلمة	النطاق / التفاوت
القطر الخارجي	مخصص، يصل إلى 3000 مم+
السماكة	25 مم إلى 150 مم+ (متاح حسب الطلب)
تفاوت قطر فتحة الأنبوب	+0.05 / -0.00 مم (دقة CNC)
مسافة الفتحة	وفقًا لتخطيط TEMA (عادةً 25.4 مم إلى 31.75 مم)
أخاديد لكل فتحة	2 أو 3 أخاديد حلقية دقيقة

متطلبات الفحص والاختبار

تخضع جميع أوراق الأنابيب لفحص شامل غير مدمر (NDE) مع الحفاظ على تتبع كامل للمواد عبر تقارير اختبار المصنع (MTRs).

طريقة الاختبار	الغرض	معايير القبول
اختبار الاختراق (PT)	يكشف عن عيوب السطح (شقوق، مسامية، طيات)	ASME SA240 / مواصفات العميل
اختبار الموجات فوق الصوتية (UT)	يكشف عن عيوب تحت السطح (شوائب، طبقات، فراغات)	ASME SA240 / مواصفات العميل
تحديد المواد الإيجابي (PMI)	يتحقق من تركيب السبيكة عبر XRF	وفقًا لشهادة المواد

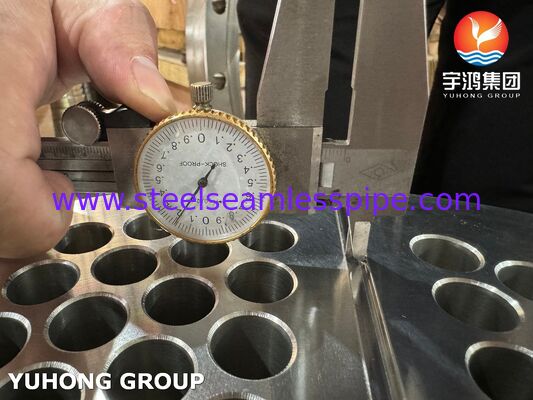

الفحص الأبعادي	يتحقق من قطر الفتحة، المسافة، عمق الأخدود، تشطيب السطح، القطر الخارجي/السماكة	وفقًا لتخطيط TEMA + رسم العميل
الفحص البصري	تشطيب السطح، محاذاة أخدود فاصل الأقسام، حالة سطح الختم	وفقًا لمتطلبات ASME + TEMA

يتم إجراء PT و UT بمعدل فحص 100% على الأسطح الحرجة.

سيناريوهات التطبيق

يتم تحديد أوراق الأنابيب ASME SA240 SS304 لخدمات المبادلات الحرارية حيث تكون السوائل في جانب الأنبوب أو جانب الغلاف مسببة للتآكل بشكل معتدل وتركيزات الكلوريد منخفضة.

الصناعات الرئيسية:

البتروكيماويات والتكرير - نقل الحرارة في عمليات التكرير والكيمياء
الأدوية - مبادلات حرارية صحية للمعالجة المتحكم بها
الأغذية والمشروبات - تسخين/تبريد العمليات حيث تكون النظافة وسهولة التنظيف مطلوبة
توليد الطاقة - سخانات مياه التغذية منخفضة الضغط، مبردات زيت التشحيم
التدفئة والتهوية وتكييف الهواء والتبريد - أسطوانات المبردات، المكثفات، حزم المبخرات
الصناعة العامة - مبردات المياه، مبردات زيت الهيدروليك، معالجة السوائل غير العدوانية

حد ضغط التصميم: ≤ 30 بار (حوالي 435 رطل لكل بوصة مربعة) لبناء الألواح الملفوفة.

المزايا والتخصيص

مزايا هندسية:

مقاومة التآكل: يوفر محتوى الكروم بنسبة 18.0-20.0% ومحتوى النيكل بنسبة 8.0-10.5% مقاومة للأكسدة والتآكل من التعرض للجو، والمياه العذبة، والبخار، والحلول الكيميائية المعتدلة.
ملاءمة دقيقة: تمنع فتحات الأنابيب المثقوبة بواسطة CNC بتفاوت +0.05 / -0.00 مم تسرب التجاوز وتضمن دحرجة الأنابيب المتسقة.
سلامة الوصلة: 2 أو 3 أخاديد حلقية دقيقة لكل فتحة تزيد من قوة السحب الميكانيكي أثناء التمدد الهيدروليكي للأنابيب.

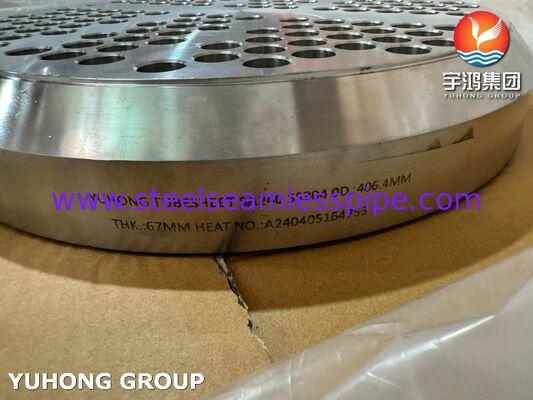

التتبع: شهادة مواد كاملة مع تقارير اختبار المصنع (MTRs) تتحقق من امتثال ASME SA240 للكيمياء والخصائص الميكانيكية.

التخصيص متاح:

قطر خارجي وسماكة مخصصة حسب الرسم

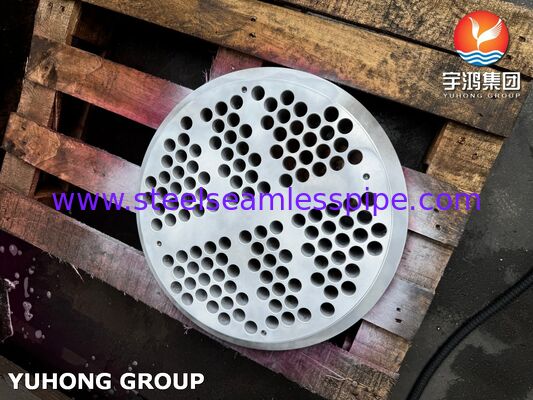

أنماط فتحات الأنابيب: مصفوفة مثلثة أو مربعة حسب تخطيط TEMA
تكوينات أخاديد مخصصة
تصاميم أوراق أنابيب عائمة أو ثابتة
خيارات بناء الألواح الملفوفة (SA240) أو المطروقة

الأسئلة الشائعة - أسئلة فنية شائعة

س: ما هو الفرق بين ASME SA240 و ASTM A240 لأوراق الأنابيب 304؟

ج: ASME SA240 هو اعتماد كود الغلايات والأوعية الضغط من ASME لـ ASTM A240. بالنسبة للمكونات التي تحتفظ بالضغط في الأوعية المرمزة بـ ASME، فإن SA240 هو المواصفات المطبقة. كلاهما يشير إلى نفس خصائص المواد للنوع 304 (UNS S30400).

س: متى يجب أن أحدد ورقة أنبوب من الألواح الملفوفة مقابل ورقة أنبوب مطروقة؟

ج: الألواح الملفوفة (SA240) مناسبة للسماكات التي تصل إلى حوالي 100 مم والضغوط التي تصل إلى 30 بار، مما يوفر مزايا في التكلفة. يلزم البناء المطروق (ASTM A182 F304) للسماكات الثقيلة والضغوط العالية وتطبيقات دورات الحرارة القصوى.

س: ما هو الفحص غير المدمر (NDE) المطلوب عادة لأوراق الأنابيب ASME SA240 304؟

ج: تشمل المتطلبات القياسية PT (اختبار الاختراق) للكشف عن عيوب السطح و UT (اختبار الموجات فوق الصوتية) للكشف عن عيوب تحت السطح. يتم إجراء PMI للتحقق من تركيب السبيكة. يمكن تحديد اختبارات إضافية (اختبار الضغط الهيدروستاتيكي، إلخ) حسب متطلبات العميل.
