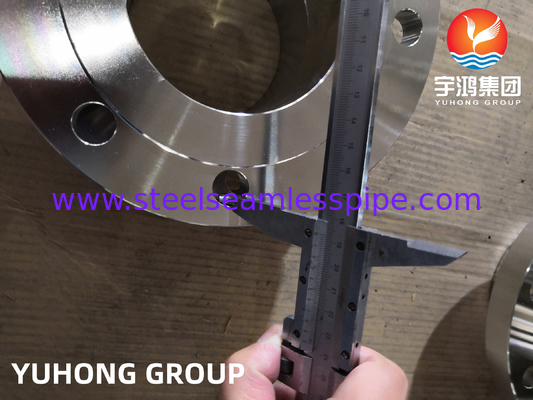

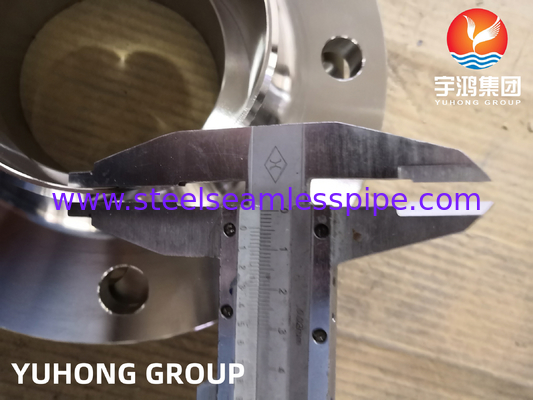

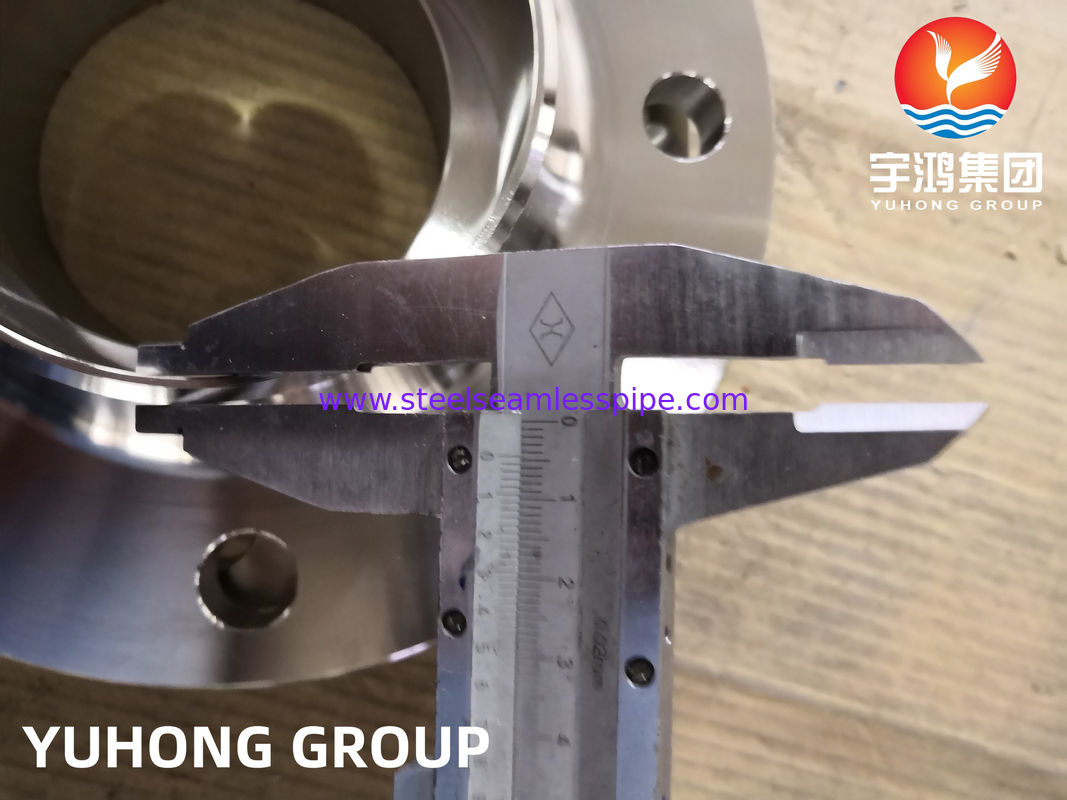

EN 1092-1 TYPE11 1.4404 صورت بلند شده جوش گردن فلنج قدرت برتر دوام بالا

EN1092-1 TYPE11 1.4404 فلنج RF گردن جوش

EN 1092-1 این استاندارد اروپایی برای فلنج های فولادی است که انواع، ابعاد، مواد و درجه فشار را تعریف می کند. این استاندارد قابل مقایسه با ASME B16.5 در ایالات متحده است.

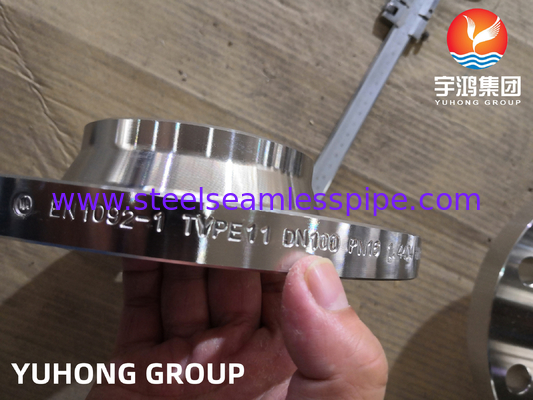

تحت استاندارد EN 1092-1، نوع 11 یک فلنج گردن جوشکاری Hubbed Welding Neck Flange را مشخص می کند. این نوع دارای یک محور مخروطی برای تقویت است، که آن را برای کاربردهای فشار بالا مناسب می کند.این از نوع 05 (بغل جوشکاری استاندارد) با داشتن یک طراحی مشخص hubbed برای افزایش قدرت متفاوت است.

گردن جوش نشان می دهد که فلنج از طریق یک محور طولانی مخروطی به لوله جوش داده شده است، که توزیع فشار صاف و دوام در شرایط سخت را تضمین می کند.

RF (Raised Face): یک نوع چهره فلنج معمولی (EN 1092-1 از نوع B برای چهره بلند استفاده می کند).

FF (Flat Face): به عنوان نوع A در استاندارد EN 1092-1 مشخص شده است.

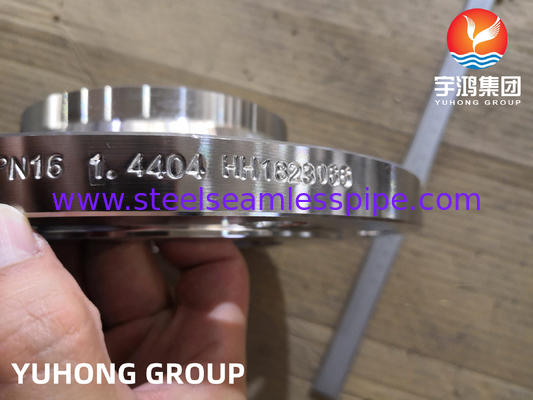

1.4404 درجه فولاد ضد زنگ است که تحت استاندارد EN 10088-3 (استانداردهای اروپایی برای فولاد ضد زنگ) استاندارد شده است. این نسخه کم کربن (درجه L) از فولاد ضد زنگ آستنیتیک محبوب است.4401 (معادل AISI 316)در اینجا یک تجزیه دقیق است:

استفاده در فلنج ها (EN 1092-1):


1.4404 معمولاً برای فلنج های استاندارد EN 1092-1 استفاده نمی شود، که به طور معمول از فولاد کربن (به عنوان مثال P265GH) یا فولاد ضد زنگ با درجه بالاتر (به عنوان مثال 1.4301/304) استفاده می کنند.

ممکن است برای شرایط ویژه سرویس خوردگی (به عنوان مثال لوله های شیمیایی، کاربردهای دریایی) مشخص شود.

تفاوت اصلی با 1.4401 (316):
محتوای کربن پایین تر (≤0.030% در مقابل ≤0.07% در 1.4401) بارش کربید را در طول جوش به حداقل می رساند، 1.4404 را برای اجزای جوش شده ایده آل می کند.

EN 1.4404 / AISI 316L ترکیب شیمیایی

استفاده از ASME B366 C276 فلنج

• صنایع نفت و گاز

• صنایع فرآوری مواد غذایی

• تجهیزات

• خط لوله

• صنایع برق

• صنایع کشتی سازی

• صنایع کاغذی

• صنایع سیمان

• صنایع شیمیایی
