ASME SA336 F11 CL2 فولاد آلیاژ فولادی

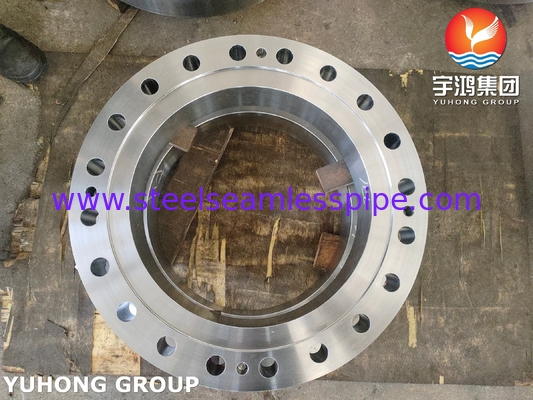

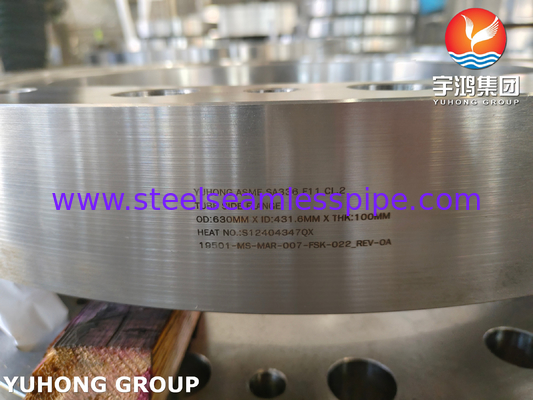

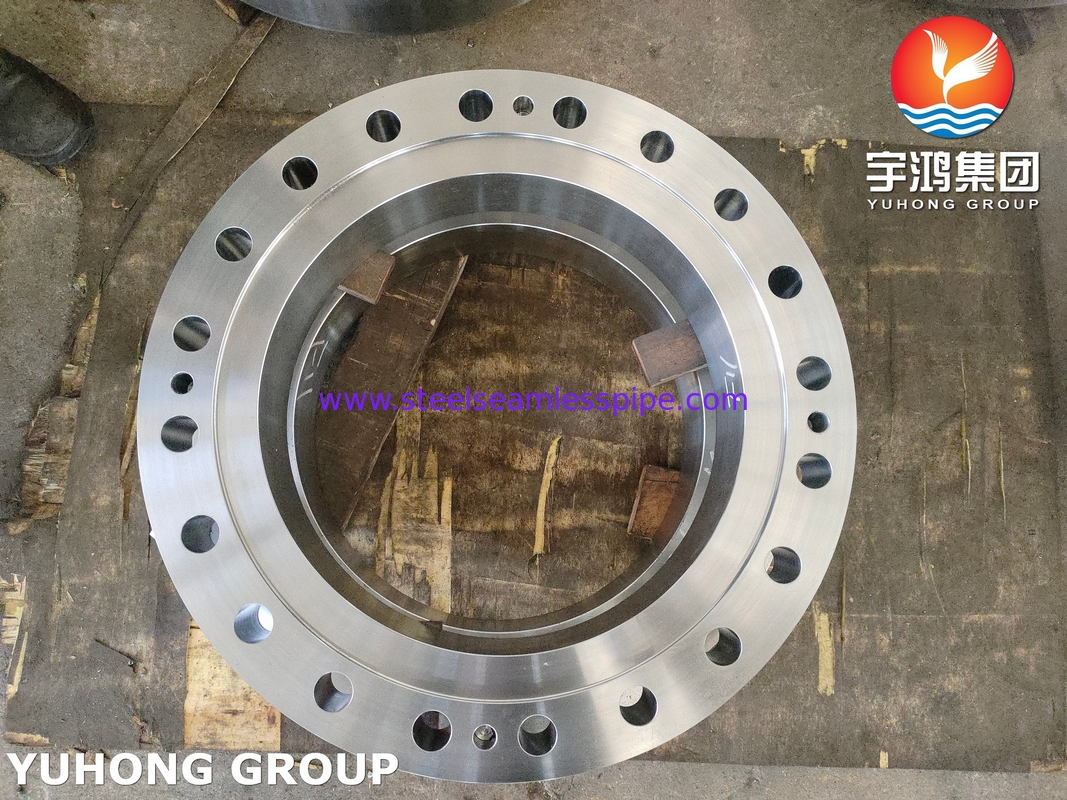

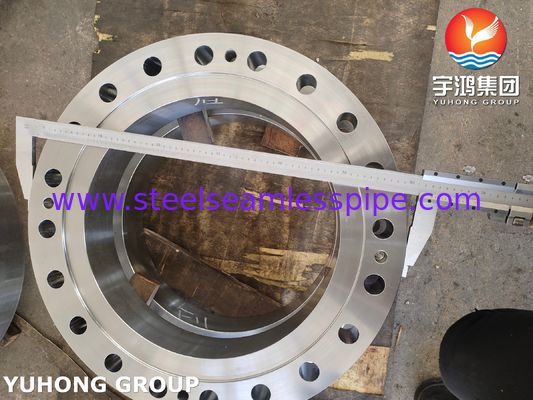

فلنج فولادی آلیاژی ASME SA336 Forgings F11 CL2 فلنج مخزن تحت فشار

ASME SA336 یک مشخصات ماده برای اجزای فولادی آهنگری شده (مانند فلنج ها، اتصالات، شیرها) است که برای سرویس در دما و فشار بالا در مخازن تحت فشار، دیگ های بخار و نیروگاه ها در نظر گرفته شده است. این مشخصات الزامات مربوط به ترکیب شیمیایی، عملیات حرارتی، خواص مکانیکی و آزمایش آهنگری ها را پوشش می دهد. F11 Cl2 در برابر اکسیداسیون و سولفیداسیون در محیط های هیدروکربنی یا بخار با دمای بالا مقاومت می کند. این نوع فلنج، بسته لوله را به مخزن تحت فشار یا سیستم لوله کشی متصل می کند و سیال فرآیند (مانند بخار، هیدروکربن ها، مواد خورنده) را تحت فشار/دما بالا آب بندی می کند.

SA336 در مقابل A182: SA336 عموماً برای آهنگری های بزرگتر یا سفارشی در مخازن تحت فشار است، در حالی که A182 برای لوله کشی استاندارد شده است.

گرید F11: یک فولاد آلیاژی کروم-مولیبدن (Cr-Mo) با ترکیب تقریبی:

• • 1.25% کروم (Cr)

  • 0.5% مولیبدن (Mo)

  • کربن، منگنز، سیلیسیم و سایر عناصر کمیاب.

  • مقاومت عالی در برابر خزش، مقاومت در برابر اکسیداسیون و عملکرد در دمای بالا (معمولاً تا ~593 درجه سانتیگراد / 1100 درجه فارنهایت) را فراهم می کند.

کلاس 2 (Cl2): شرایط عملیات حرارتی:

• کویئنچ و تمپر (Q&T): استحکام و چقرمگی را در مقایسه با کلاس 1 (نرمالیزه شده و تمپر شده) افزایش می دهد.

• خواص مکانیکی معمولاً شامل موارد زیر است:

  • مقاومت کششی: ≥585 مگاپاسکال (85 کیلو پوند بر اینچ مربع)

  • مقاومت تسلیم: ≥380 مگاپاسکال (55 کیلو پوند بر اینچ مربع)

مقایسه با فلنج های سمت پوسته

• سمت لوله در مقابل سمت پوسته:

  • سمت لوله: معمولاً سیالات فرآیند با فشار بالاتر را تحمل می کند (مانند بخار، گاز فرآیند).

  • سمت پوسته: اغلب فشار کمتری دارد اما ناحیه جریان بزرگتری دارد (مانند آب خنک کننده).

  • الزامات مواد ممکن است بر اساس تهاجمی بودن سیال و دما متفاوت باشد.

کاربردهای خاص صنعت

• نفت و گاز: اندازه گیری نفت خام در خطوط لوله با فشار بالا (به عنوان مثال، استانداردهای API 14.3/AGA-3).

• تولید برق: اندازه گیری جریان بخار در توربین ها (مطابق با ASME PTC 6).

• پتروشیمی: خطوط تغذیه واحد اتیلن/کراکر (در برابر تردی هیدروژنی مقاومت می کند).

• هسته ای: سیستم های خنک کننده کمکی (ASTM A182 F5 برای حلقه های اولیه نیست، اما در مدارهای ثانویه استفاده می شود).

• دیگ بخار

• مخزن تحت فشار
