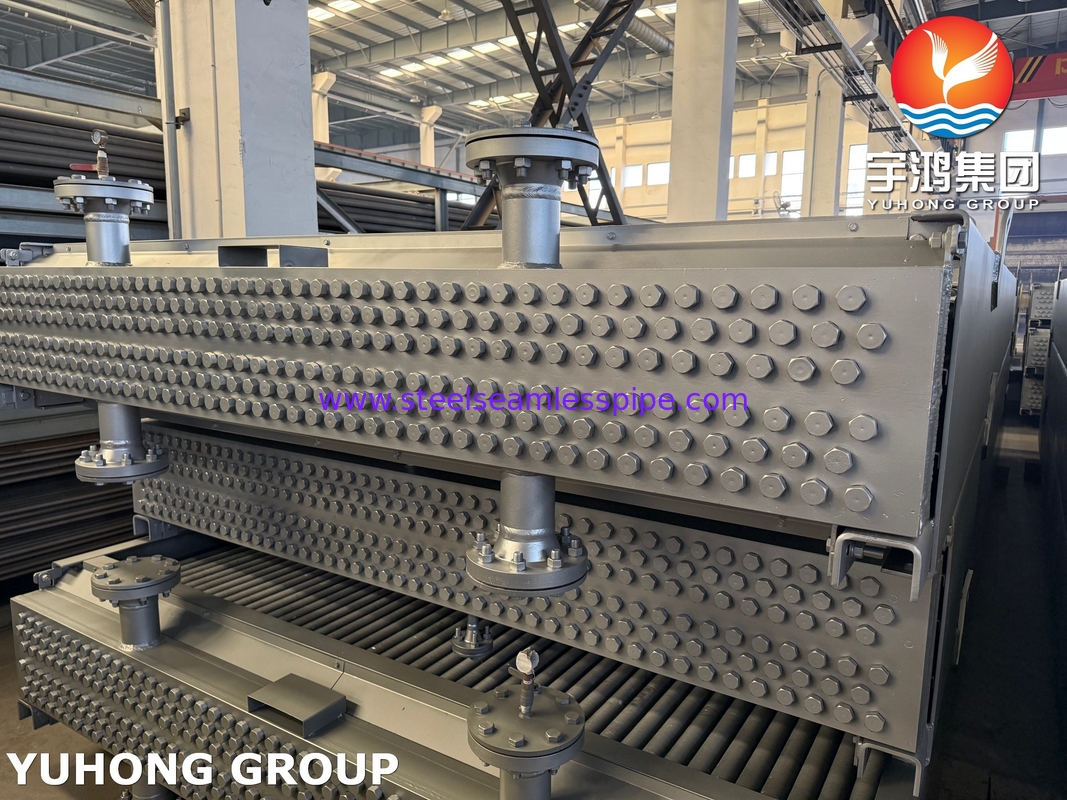

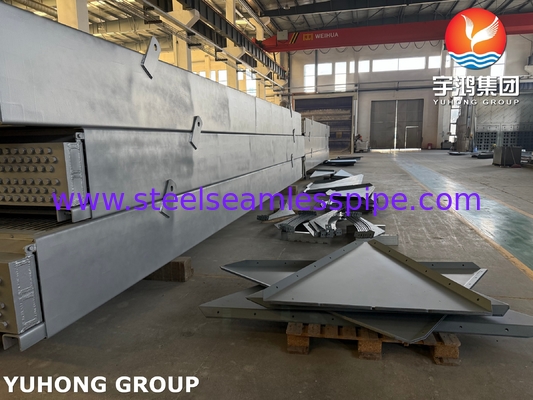

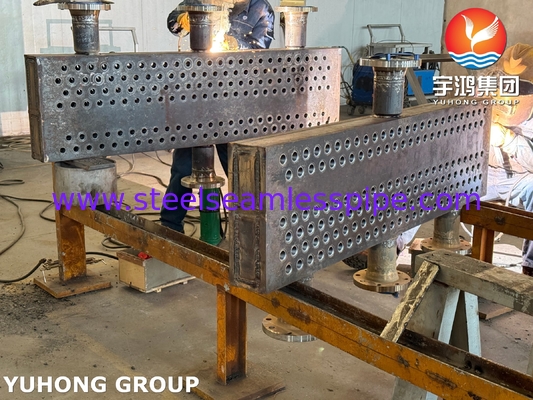

خنک کننده هوای پالایشگاه نفت API 661 ASME SEC VIII Div-1

 خنک کننده هوا برای استفاده در پالایشگاه نفت، API 661، ASME SEC VIII Div-1

خنک کننده هوا گروه Yuhong برای پالایشگاه نفت یک قطعه حیاتی از تجهیزات مورد استفاده برای خنک کردن مایعات فرآیند، گاز ها یا تجهیزات در عملیات پالایشگاه است.این کولرها برای حفظ دمای مطلوب ضروری هستنددر زیر خلاصه ای از خنک کننده های هوا در پالایشگاه های نفت، از جمله انواع آنها، کاربردهای آنها و ملاحظات اصلی آنها ارائه شده است:



انواع خنک کننده های هوا در پالایشگاه های نفت استفاده می شود:

1کولر های هوا با فشار:
- فن ها در پايين قرار دارند و هوا را از طریق لوله هاي بالدار به بالا مي کشند
- مناسب برای کاربردهای دمای بالا
- نگهداري آسان تر چون فن ها قابل دسترسي هستند
2. خنک کننده های هوا:
- فن ها در بالا قرار دارند و هوا را از طریق لوله های بالدار می کشند
- توزیع هوا بهتر و کاهش گردش هوا گرم
معمولاً در پالایشگاه ها به دلیل کارایی استفاده می شوند.
3خنک کننده های هوا افقی:
لوله ها افقی هستند و جریان هوا عمودی به لوله ها است.
- ایده آل برای خنک کردن حجم زیادی از مایعات فرآیند.
4خنک کننده های هوایی عمودی:
لوله ها عمودي قرار گرفته و هوا به سمت بالا و يا پايين مي رود.
-در فضاي محدود استفاده ميشه.
5خنک کننده های هوا شکل V یا A:
لوله ها به شکل V قرار گرفته تا مساحت سطح رو به حداکثر برسونن
- طراحی فشرده، مناسب برای خنک کننده با ظرفیت بالا.







کاربرد در پالایشگاه های نفت:
1سرد کردن نفت خام: سرد کردن نفت خام پس از تقطیر یا سایر فرآیندهای دیگر.
2خنک کننده گاز: خنک کننده گازهای هیدروکربنی یا بخار در فرآیندهای پالایش.
3خنک سازی روغن روان کننده: حفظ دمای مطلوب برای سیستم های روغن روان کننده.
4: تهویه: تهویه بخار به مایعات برای پردازش بیشتر.
5: تجهیزات خنک کننده: کمپرسورها، توربین ها و سایر ماشین آلات خنک کننده.




ملاحظات کلیدی برای خنک کننده های هوا در پالایشگاه های نفت:



1انتخاب مواد:
لوله ها و باله ها باید در برابر خوردگی، دمای بالا و قرار گرفتن در معرض مواد شیمیایی مقاوم باشند.
- مواد رایج شامل فولاد کربن، فولاد ضد زنگ و آلومینیوم است.
2بار گرما و ظرفیت:
- خنک کننده باید بار گرمایی خاص و سرعت جریان فرآیند پالایشگاه را تحمل کند.
3شرایط محیط زیست:
- خنک کننده های هوا باید در دمای محیط و شرایط آب و هوایی متفاوت به طور کارآمد کار کنند.
- گرد و غبار، رطوبت و محیط های خوردنی باید در نظر گرفته شود.
4بهره وری انرژی:
- درایو های فرکانس متغیر (VFD) در فن ها می توانند مصرف انرژی را بهینه کنند.
-تصميم مناسب براي به حداقل رساندن کاهش فشار و به حداکثر رساندن انتقال گرما
5نگهداری و دسترسی:
- دسترسی آسان برای تمیز کردن و نگهداری برای جلوگیری از آلودگی و اطمینان از طول عمر بسیار مهم است.
-بررسی منظم باله ها، لوله ها و فن ها ضروری است.
6. ایمنی:
- خنک کننده های هوا باید مطابق با استانداردهای ایمنی برای دست زدن به مواد قابل احتراق یا خطرناک باشند.
- تهویه مناسب و اقدامات حفاظت از آتش ضروری است.





مستندات کیفیت


پیمانکار باید به مشتری اسناد کیفیت مربوط به تحویل کالا را تحت قرارداد در محدوده ارائه دهد، از جمله اما محدود به:
1: برنامه بازرسی و آزمایش
2: گواهینامه های آزمایش مواد
3: WPS، PQR برای جوش
4: روش های NDT و تست های هیدرو
5: روش شن و ماسه و رنگ
6: طرح های ساخته شده
7: تمام گزارش هاي بازرسي
