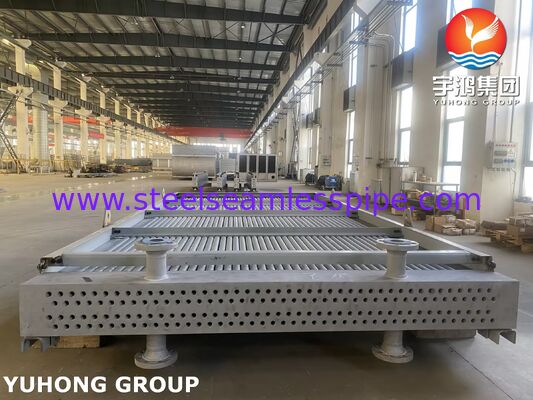

ASME VIII‐1، API 661 مبادله گرما خنک شده با هوا برای پالایش نفت و صنعت برق

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Yuhong
گواهی:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
شماره مدل:	کولر هوا

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	1 - 1000000 USD
جزئیات بسته بندی:	پالت
زمان تحویل:	45 - 150 روز
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	100 ست در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (330)

لوله بدون درز از جنس استنلس استیل (322)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (36)

لوله سوزن (152)

لوله باله (703)

مبدل حرارتی (27)

لوله مبدل حرارتی (458)

بسته لوله مبادله گرما (46)

صفحه لوله مبدل حرارتی (125)

بافل مبادله گرما (39)

کولر (11)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (132)

آلیاژ نیکل لوله (273)

لوله آلیاژ نیکل (100)

لوله آلیاژ مس (249)

لوله فولادی آلیاژی (210)

لوله تیتانیومی (20)

لوله آنیل روشن (172)

لوله دیگ بخار (152)

اتصالات فولادی (859)

فلنج فولادی (658)

دیگران (404)

قطعات پوشش (8)

توضیحات محصول جزئیات

برجسته کردن:

کولر هوا برای پالایش نفت ASME VIII-1,خنک کننده هوا برای بخش انرژی,خنک کننده هوا صنعتی با گواهینامه ASME

API 661 air cooler for energy sector

industrial air cooler with ASME certification

ASME VIII-1، مبدل حرارتی هوایی API 661 برای صنعت پالایش نفت و نیرو

گروه Yuhong Co., Ltd. یک تولید کننده پیشرو چینی تجهیزات تبادل حرارت است. این شرکت دارای گواهینامه ASME، ISO 9001:2015 و ISO 14001:2015 است، خنک کننده های هوایی را مطابق با API 661 و ASME Section VIII Div. 1 طراحی و تولید می کند و همچنین مبدل های حرارتی، کندانسورها، اواپراتورها، راکتورها و سایر محصولات را برای صنایع پالایش نفت، پتروشیمی و نیرو تامین می کند.

شرح محصول

خنک کننده هوایی (مبدل حرارتی هوایی - ACHE)، که مطابق با الزامات API 661 و ASME Section VIII طراحی و تولید می شود، یک تجهیز با راندمان بالا برای خنک کردن و میعان سیالات و گازهای فرآیندی با استفاده از هوای اتمسفر به عنوان محیط خنک کننده است. این تجهیز برای عملیات در شرایط صنعتی سنگین در پالایشگاه های نفت، پتروشیمی، پردازش گاز و تاسیسات نیروگاهی حرارتی در نظر گرفته شده است.

طراحی خنک کننده هوایی شامل اجزای اصلی زیر است:

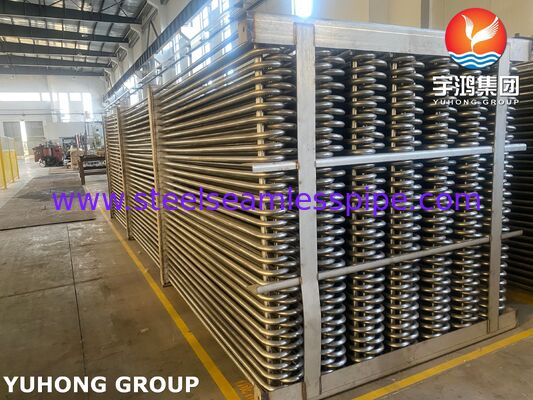

بسته لوله - عنصر اصلی تبادل حرارت.
فن های محوری - تامین هوای اجباری یا القایی.
هدرها - توزیع سیال فرآیند از طریق لوله ها.
چارچوب سازه
دریچه ها - برای کنترل جریان هوا بسته به دماهای فصلی.

مشخصات فنی

پارامتر	مقدار / توضیحات
کدهای طراحی	API 661 (ویرایش هفتم، ISO 13706)، ASME Section VIII Div. 1
گواهینامه	ASME U Stamp
نوع پیش نویس	پیش نویس اجباری یا پیش نویس القایی
نوع هدر	نوع دوشاخه، نوع صفحه پوشش قابل جابجایی، نوع منیفولد
جنس لوله	ASME SA179، SA213-TP304/316L، SA789-S31803 (دوبلکس)
جنس پره	آلومینیوم (رایج ترین)، فولاد ضد زنگ
نوع پره	تعبیه شده «G»، «L» آجدار، اکسترود شده، پیچیده شده
جنس هدر	ASTM A516 Gr.60 / فولاد کربن / فولاد ضد زنگ
محدوده دما	تا -40 درجه سانتیگراد تا +600 درجه سانتیگراد
حداکثر فشار کاری	تا 450 بار (بسته به طراحی)
آرایش بسته لوله	افقی (رایج ترین) یا عمودی

آزمایش و کنترل کیفیت

تمام خنک کننده های هوایی تحت مجموعه ای از آزمایشات مطابق با ASME Section VIII Div. 1 و API 661 قرار می گیرند:

نوع آزمایش	استاندارد / الزامات	توضیحات
آزمایش هیدرواستاتیک	ASME VIII UG-99	فشار آزمایش: 1.3 × فشار طراحی، حفظ فشار برای حداقل 4 ساعت
آزمایش پنوماتیک	ASME VIII UG-100	فشار آزمایش: 1.1 × فشار طراحی
آزمایش نشتی	آزمایش نشتی	بازرسی اجباری تمام اتصالات جوشی و پیچی
آزمایش ارتعاش	API 661	کنترل دامنه ارتعاش، حد بیش از 20٪ مقدار مجاز API 661
آزمایش صدا	API 661 ضمیمه E	اندازه گیری سطح صدا طبق رویه استاندارد
بازرسی شخص ثالث	اجباری	بازرسی توسط بازرس مستقل (به درخواست مشتری)

توجه. کلیه مستندات کیفی (MTC) برای قطعات تحت فشار مطابق با EN 10204 3.1 ارائه می شود.

مزایای خنک کننده هوایی مطابق با API 661 و ASME

بدون مصرف آب. برخلاف سیستم های خنک کننده آبی، خنک کننده هوایی نیازی به تامین مداوم آب ندارد و خطر آلودگی آب توسط سیال فرآیندی را ایجاد نمی کند.
مقرون به صرفه بودن. بدون هزینه های تصفیه آب یا دفع فاضلاب، هزینه های عملیاتی کاهش یافته است.
ایمنی محیطی. عدم تخلیه آب آلوده و حداقل تاثیر زیست محیطی.
قابلیت اطمینان و دوام بالا. طراحی مطابق با API 661 مقاومت در برابر خوردگی، فرسایش و بارهای ارتعاشی را تضمین می کند.
انعطاف پذیری چیدمان. تجهیزات را می توان هم بر روی فونداسیون های زمینی و هم بر روی قفسه های لوله نصب کرد.
طیف گسترده ای از مواد. از فولاد کربن تا آلیاژهای تیتانیوم و دوبلکس، امکان کار با سیالات خورنده و با دمای بالا را فراهم می کند.

ویژگی های طراحی

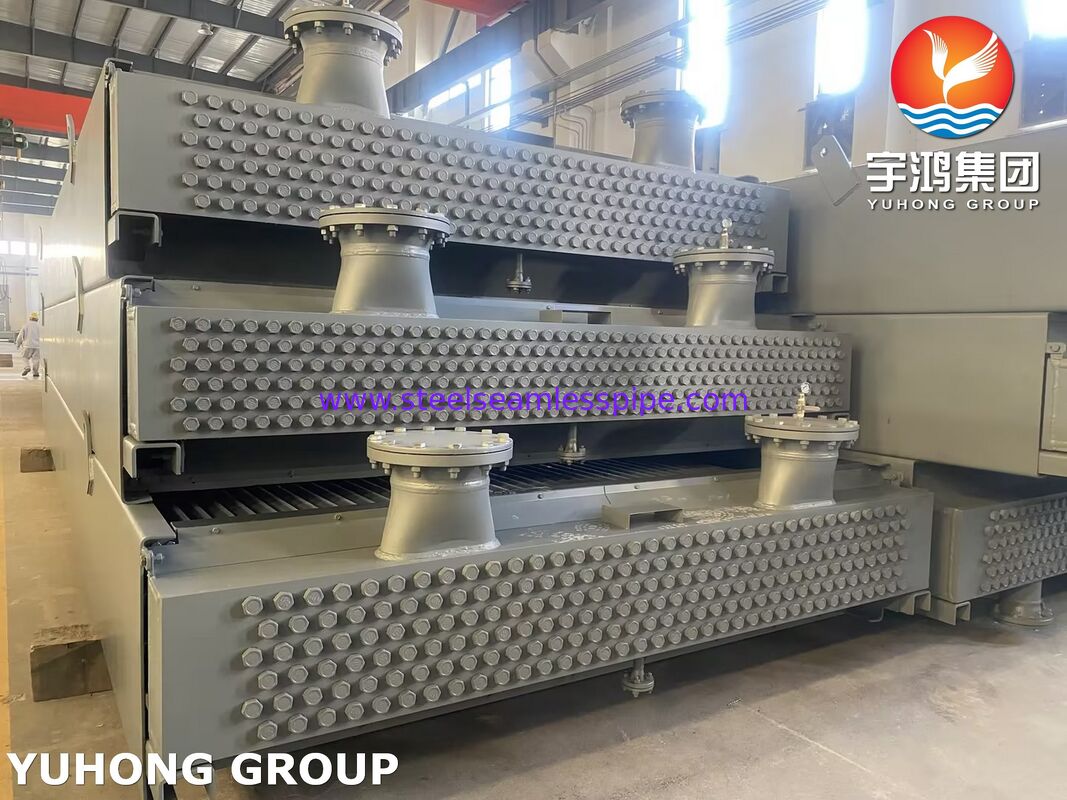

ویژگی های طراحی جعبه های هدر. هدرهای خنک کننده هوایی دارای مقطع مستطیلی هستند که محاسبه حداقل ضخامت دیواره را در مقایسه با مخازن تحت فشار استوانه ای پیچیده می کند. گروه Yuhong محاسبات هدر را با استفاده از روش اجزای محدود (FEA) برای تأیید یکپارچگی سازه، مطابق با API 661 و ASME انجام می دهد.

جداسازی حرارتی هدر. طبق API 661، هنگامی که اختلاف دما بین بخش ورودی و خروجی هدر از 110 درجه سانتیگراد (200 درجه فارنهایت) تجاوز می کند، جداسازی هدر برای جبران تغییر شکل های حرارتی اعمال می شود.

کنترل جریان هوا. دریچه های قابل تنظیم امکان تطبیق ظرفیت خنک کننده با تغییرات فصلی دمای محیط را فراهم می کنند.

کاربردها

خنک کننده های هوایی گروه Yuhong مطابق با API 661 و ASME Section VIII Div.1 به طور گسترده در صنایع و فرآیندهای زیر استفاده می شوند:

صنعت	کاربرد معمول
پالایشگاه های نفت	خنک کردن جریان های هیدروکربنی، میعان محصولات بالای ستون، خنک کردن سیالات راکتور
کارخانجات پتروشیمی	خنک کردن محصولات واکنش، میعان پس از راکتورها، خنک کردن ستون های تقطیر
پردازش گاز	میعان مایعات گاز طبیعی (NGL) و خنک کردن جریان های گاز
نیروگاه ها	خنک کردن روغن توربین، خنک کردن روغن ترانسفورماتور، خنک کننده کمکی
صنایع شیمیایی	خنک کردن راکتورهای شیمیایی، میعان در فرآیندهای تقطیر

توجه: برای پالایشگاه های نفت و پتروشیمی، رعایت API 661 یک الزام اجباری برای اکثر پیمانکاران بین المللی EPC است.

انواع خنک کننده های هوایی موجود برای سفارش

گروه Yuhong خنک کننده های هوایی را در پیکربندی های طراحی زیر تولید می کند:

پیش نویس اجباری - فن ها در زیر بسته لوله قرار دارند. دسترسی آسان به فن ها را برای نگهداری فراهم می کند. برای کاربردهای دمای بالا توصیه می شود.
پیش نویس القایی - فن ها در بالای بسته لوله قرار دارند. توزیع یکنواخت تر هوا را فراهم می کند و بازچرخش هوای گرم را کاهش می دهد. رایج ترین در پالایش نفت.
افقی - لوله ها به صورت افقی چیده شده اند، جریان هوا عمود بر لوله ها. بهینه برای خنک کردن حجم زیادی از سیالات فرآیندی. دارای طراحی فشرده و سهولت نگهداری (بسته لوله به راحتی برای تمیز کردن قابل جابجایی است).
عمودی - لوله ها به صورت عمودی چیده شده اند. زمانی که فضای کف محدود است استفاده می شود.
شکل V / قاب A - لوله ها به شکل V چیده شده اند. حداکثر مساحت تبادل حرارت در یک طراحی فشرده. برای خنک کننده با ظرفیت بالا توصیه می شود.

تماس

برای پیشنهاد تجاری، مشاوره فنی و درخواست مستندات، لطفا با ما تماس بگیرید:

ایمیل: vladimir@steelseamlesspipe.com
