خنک‌کننده‌های هوای لوله‌ای پره‌دار سفارشی برای صنایع نفت، گاز و شیمیایی

خنک‌کننده هوا با لوله‌های باله‌دار دستگاهی است که یک سیال داغ (مایع یا گاز) را با دمیدن هوای محیط بر روی دسته‌ای از لوله‌ها خنک می‌کند. جزء اصلی، لوله باله‌دار است که یک لوله پایه با باله‌های متصل به سطح خارجی آن است. این باله‌ها سطح انتقال حرارت را به طور چشمگیری افزایش می‌دهند و فرآیند خنک‌سازی را بسیار کارآمدتر از استفاده از لوله‌های بدون باله می‌کنند.

اصل اساسی، انتقال حرارت محسوس است: سیال فرآیند داغ داخل لوله‌ها گرما را به هوای خنک‌تری که از روی باله‌ها عبور می‌کند، از دست می‌دهد و باعث کاهش دمای سیال می‌شود.

اجزای کلیدی

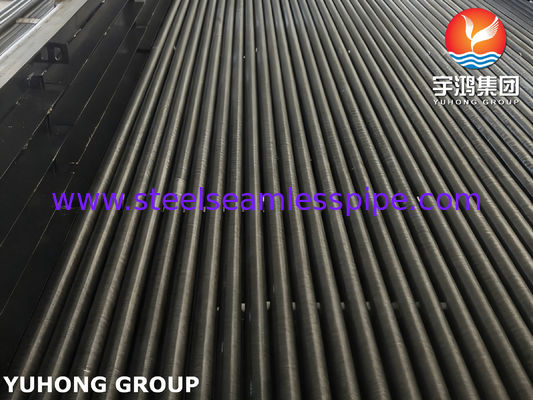

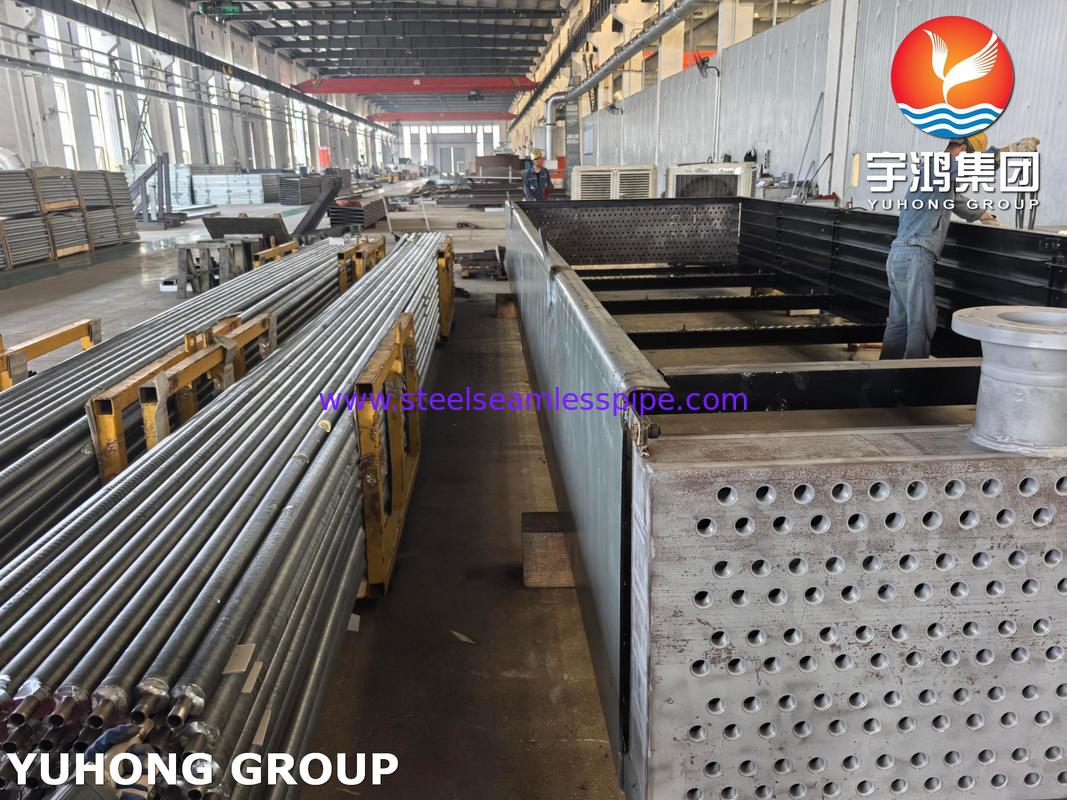

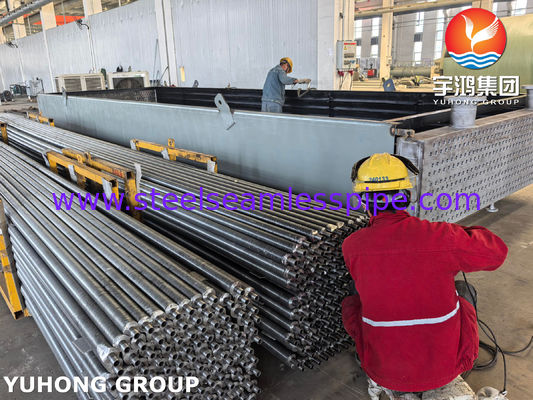

1. لوله‌های باله‌دار (قلب سیستم):

لوله پایه: لوله داخلی که سیال فرآیند را حمل می‌کند (به عنوان مثال، آب، روغن، مواد شیمیایی، بخار).

باله‌ها: سطوح گسترش‌یافته متصل به بیرون لوله پایه. آنها رابط اصلی برای انتقال حرارت به هوا هستند.

انواع باله‌های رایج:

باله‌های "L": نواری از مواد باله که دور لوله پیچیده شده و دارای پایه ای به شکل "L" است. برای دماهای متوسط ​​رایج است.

باله‌های "G": شبیه به L-footed اما با قفل محکم‌تر، برای دماهای بالاتر و چرخه حرارتی بهتر است.

باله‌های تعبیه‌شده: باله در شیاری که در لوله ماشین‌کاری شده است پیچیده می‌شود و سپس برای یک پیوند بسیار قوی و یکپارچه، تحت کشش پیچیده می‌شود. عالی برای دمای بالا و فشار.

باله‌های اکسترود شده: یک باله با اکسترود کردن آلومینیوم از یک لوله دو فلزی (به عنوان مثال، یک آستین آلومینیومی روی یک هسته فولادی) ایجاد می‌شود. این یک پیوند یکپارچه و بسیار کارآمد را فراهم می‌کند و بسیار مقاوم است.

2. فن‌ها و درایورها:

فن‌های محوری: فن‌های بزرگ و پروانه‌ای که حجم زیادی از هوا را در سراسر دسته لوله حرکت می‌دهند.

درایورهای فن: معمولاً موتورهای الکتریکی، گاهی اوقات با درایوهای فرکانس متغیر (VFD) برای کنترل دقیق دما.

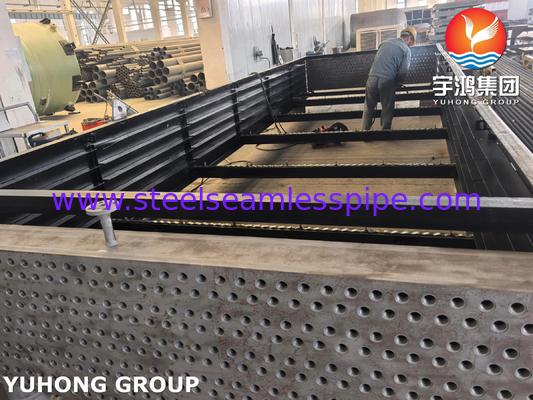

3. ساختار و محفظه:

یک قاب فولادی محکم که از دسته لوله و مجموعه فن پشتیبانی می‌کند.

یک محفظه یک محفظه محصور است که اطمینان می‌دهد هوا به طور مساوی از طریق دسته لوله هدایت می‌شود و از اطراف خارج نمی‌شود.

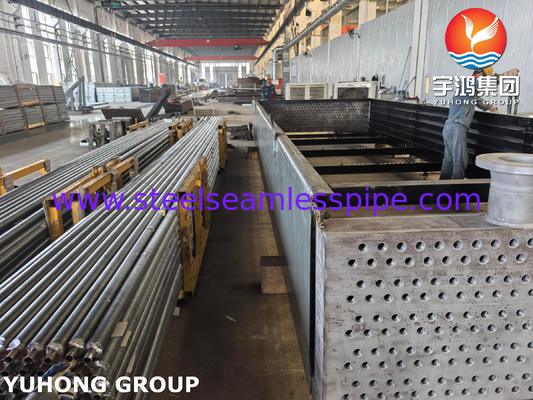

4. هدرها:

جعبه‌ها یا لوله‌هایی در هر انتهای دسته لوله که در آن سیال فرآیند به لوله‌های جداگانه توزیع می‌شود (هدر ورودی) و پس از خنک‌سازی جمع‌آوری می‌شود (هدر خروجی).

فرآیند

1. سیال داغ وارد می‌شود: سیال فرآیند داغ وارد هدر ورودی می‌شود.

2. توزیع: هدر سیال را به طور مساوی در لوله‌های باله‌دار متعدد توزیع می‌کند.

3. انتقال حرارت: با عبور سیال از لوله‌ها، گرمای آن از طریق دیواره لوله و به داخل باله‌ها هدایت می‌شود.

4. جریان هوا: فن(های) محوری یک جریان بزرگ از هوای محیط را در خارج از لوله‌های باله‌دار مجبور می‌کنند. این هوا گرما را از باله‌ها و سطوح لوله جمع می‌کند.

5. سیال خنک‌شده خارج می‌شود: سیال اکنون خنک‌شده در هدر خروجی جمع‌آوری شده و به سیستم فرآیند بازگردانده می‌شود.

6. هوای گرم خارج می‌شود: هوای گرم به اتمسفر تخلیه می‌شود.

کل این فرآیند یک مدار بسته برای سیال فرآیند است، به این معنی که با هوای خنک‌کننده تماس پیدا نمی‌کند و از آلودگی و تلفات جلوگیری می‌کند.

انواع خنک‌کننده‌های هوا

پیش‌نویس اجباری: فن در سمت ورودی قرار دارد و هوا را از طریق دسته لوله فشار می‌دهد. دسترسی به دسته لوله برای نگهداری آسان‌تر است، اما فن در معرض هوای سرد محیط قرار دارد.

پیش‌نویس القایی: فن در سمت خروجی قرار دارد و هوای گرم را از طریق دسته لوله می‌کشد. این توزیع هوای یکنواخت‌تری را فراهم می‌کند و از فن در برابر آب و هوا محافظت می‌کند، اما موتور فن در یک محیط گرم کار می‌کند.

کاربردهای رایج

خنک‌کننده‌های هوا در صنایعی که آب کمیاب، گران یا جایی که خلوص سیال فرآیند حیاتی است، همه‌جا حاضر هستند.

1. پالایشگاه‌ها و کارخانه‌های پتروشیمی: خنک‌سازی جریان‌های هیدروکربنی، کندانسورهای سربار برای ستون‌های تقطیر، خنک‌سازی پساب راکتور.

2. نیروگاه‌ها: خنک‌سازی روغن روان‌کننده توربین، سیستم‌های آب خنک‌کننده مدار بسته.

3. ایستگاه‌های کمپرسور: خنک‌کننده‌های پس از خنک‌کننده و خنک‌کننده‌های میانی برای هوای فشرده یا گاز.

4. HVAC و تبرید: به عنوان کندانسور (دفع گرما از مبرد به هوا).

5. فرآیندهای صنعتی: خنک‌سازی روغن هیدرولیک، خاموش کردن و خنک‌سازی فرآیند در تولید.

مزایا در مقابل سایر خنک‌کننده‌ها (مانند برج‌های خنک‌کننده)
