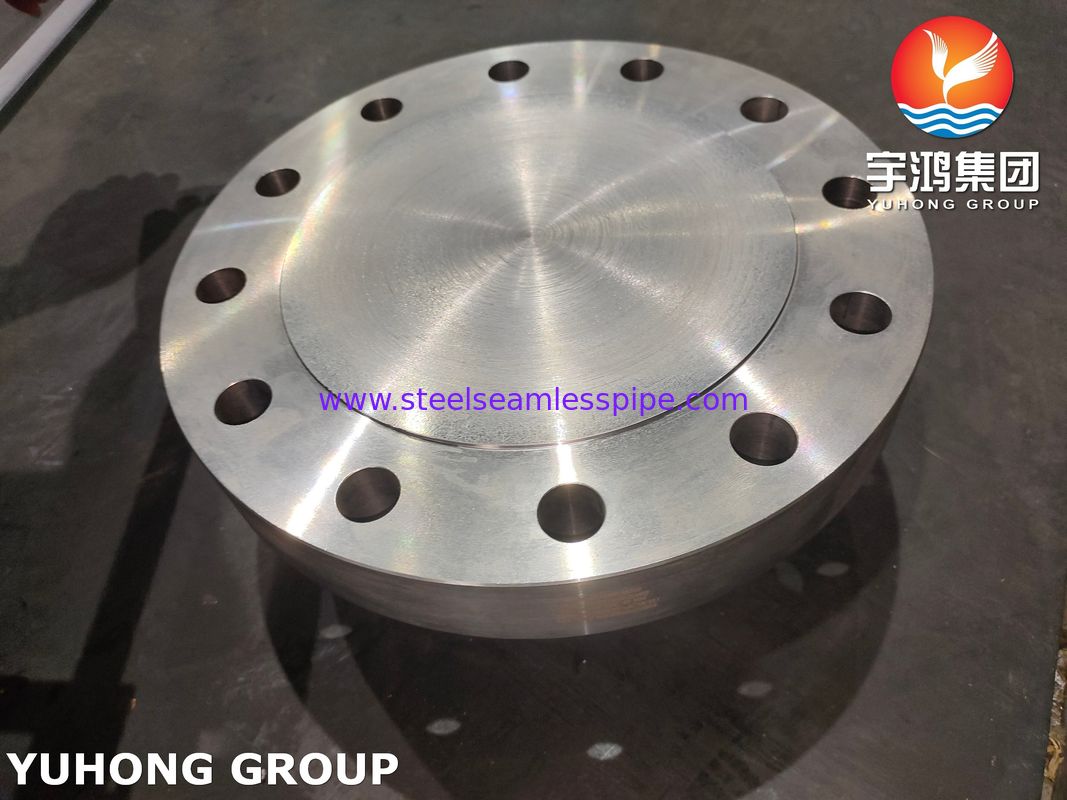

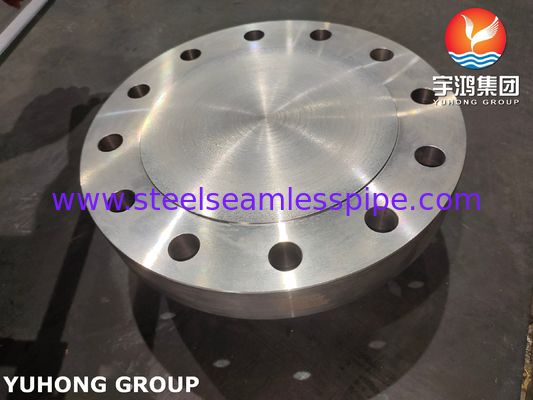

فلنج پوشش نازل ASME SA350 LF2 کلاس 1، فلنج های آهنگری شده با دمای پایین

جفتکاری با دمای پایین ، ASTM A350 درجه LF2 کلاس 1 فلنج پوشش نوزل جفتکاری

ASME SA350 LF2 کلاس 1 یک مشخصات جعل فولاد کربن با دمای پایین است که به طور خاص برای فلنج ها، لوازم جانبی، دریچه ها و اجزای فشار که در سرویس کریوجنیک کار می کنند طراحی شده است.

مشخصات ASTM A350/ASME SA350 LF2 CLASS1 فلنج پوشش نوزل

1ماده: SA350 LF2

• ترکیب پایه: فولاد کم کربن که با نیکل (Ni) برای بهبود سختی در دمای پایین آلیاژ شده است. محتوای معمولی نی 0.40-1.06% است.

• هدف: نیکل دمای انتقال مواد را از انعطاف پذیر به شکننده (DBTT) پایین می آورد و از شکستگی شکننده در دمای زیر صفر جلوگیری می کند.

• شکل: به صورت جعل (نه گداخته یا صفحه) عرضه می شود.

2کلاس: کلاس 1

• الزامات حیاتی: این حداقل دمای کاری را که برای آن مواد گواهی داده شده است مشخص می کند.

• درجه حرارت درجه بندی: -46 ° C (-50 ° F). مواد باید مقاومت ضربه کافی (از طریق آزمایش Charpy V-notch) را در این درجه حرارت نشان دهند.

• آزمایش: آزمایش ضربه Charpy V-notch اجباری در -46 °C (-50 °F) در هر دسته از گرما انجام می شود. حداقل نیازهای متوسط جذب انرژی سختگیرانه باید برآورده شود (به عنوان مثال، 20 J متوسط برای اندازه های استاندارد)

3اجزا: فلنج پوشش نوزل

• عملکرد: این اساسا یک فلنج کور تخصصی (ASME B16.5 نوع: کور) است که برای مهر زدن انتهای نوزل در یک ظرف فشار، مبادله گرما یا سیستم لوله استفاده می شود.

• هدف:

  • بخش ها را برای نگهداری، بازرسی یا ایمنی جدا کنید.

  • نقاط اتصال آینده را فراهم کنید ("پوش های نوزل" اغلب موقت هستند).

  • به عنوان مهر و موم دائمی در نوزل های استفاده نشده استفاده می شود.

• طراحی: با ابعاد و درجه فشار مشخص شده در استانداردهای ASME B16.5 (فلنج های لوله و لوازم جانبی فلنج) یا ASME B16.47 (فلنج های قطر بزرگ) تولید می شود.ویژگی های کلیدی شامل سوراخ های بولت، رو به رو (به عنوان مثال، چهره بلند - RF، مشترک نوع حلقه - RTJ) ، و ضخامت نامی برای فشار.

ترکیب شیمیایی ASTM A350 LF2 Nozzle Cover Flange

خواص مکانیکی فلنج پوشش نوزل ASTM A350 LF2

ویژگی های کلیدی و الزامات

• سختی در دمای پایین:دلیل اصلیبرای مشخص کردن SA350 LF2 Cl. 1. مقاومت در برابر شکستگی شکننده در -46 °C/-50 °F را تضمین می کند.

• درجه بندی فشار: ظرفیت فشار فلنج در دمای مختلف با درجه بندی کلاس ASME B16.5 / B16.47 آن تعریف می شود (به عنوان مثال، کلاس 150، 300، 600، 900، 1500، 2500).مواد باید برای فشار/دما طراحی شده مناسب باشند..

• درمان حرارتی: جعل ها به طور معمول نرمال یا نرمال شده و برای دستیابی به ساختار دانه مورد نیاز، خواص مکانیکی و مقاومت ضربه، سخت می شوند.

• آزمایش تأثیر اجباری: همانطور که ذکر شد، آزمایش Charpy در -46 °C/-50 °F برای هر دسته از گرما مورد نیاز است.

• NDE (بررسی غیر مخرب): نیاز به آزمایش 100٪ فوق صوت (UT) برای تشخیص نقص های داخلی دارد. بازرسی سطح (MT یا PT) نیز یک عمل رایج است.

• خواص شیمیایی و مکانیکی: باید به محدودیت های سختگیرانه ترکیب و الزامات مقاومت کششی / بهره ای که در SA-350 تعریف شده است، پاسخ دهد.

کاربردها:

• تاسیسات گاز طبیعی مایع (LNG): لوله کشی، مخازن ذخیره سازی، واحدهای پردازش.

• کارخانه های یخچال و کریوجنیک: سیستم های آمونیا، کارخانه های اتیلن، واحدهای جدایی هوا.

• پتروشیمی و پردازش گاز: تجهیزات پردازش گاز یا مایعات سرد.

• تولید برق: برخی از اجزای سیستم های کریوجنیک

• ظرف های تحت فشار و مبادله گرما: بسته شدن نوزل در ظرف هایی که در درجه پایین تر از -29 درجه سانتیگراد کار می کنند.
