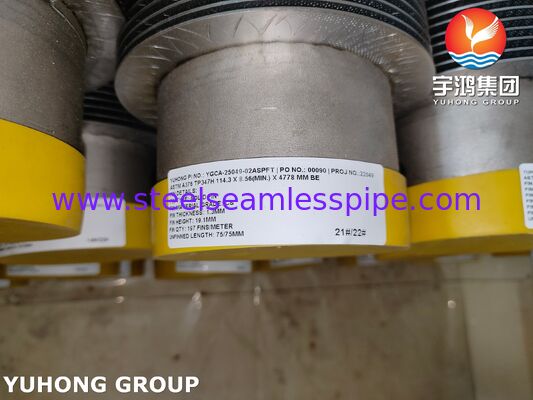

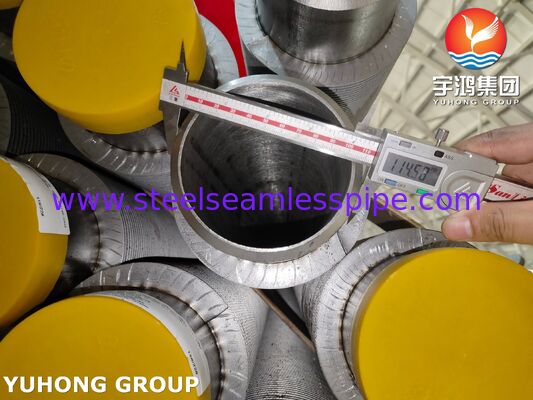

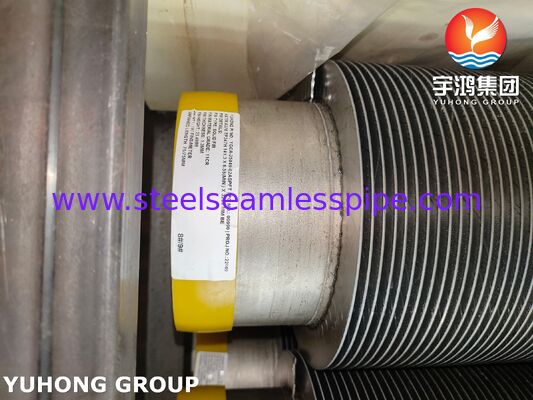

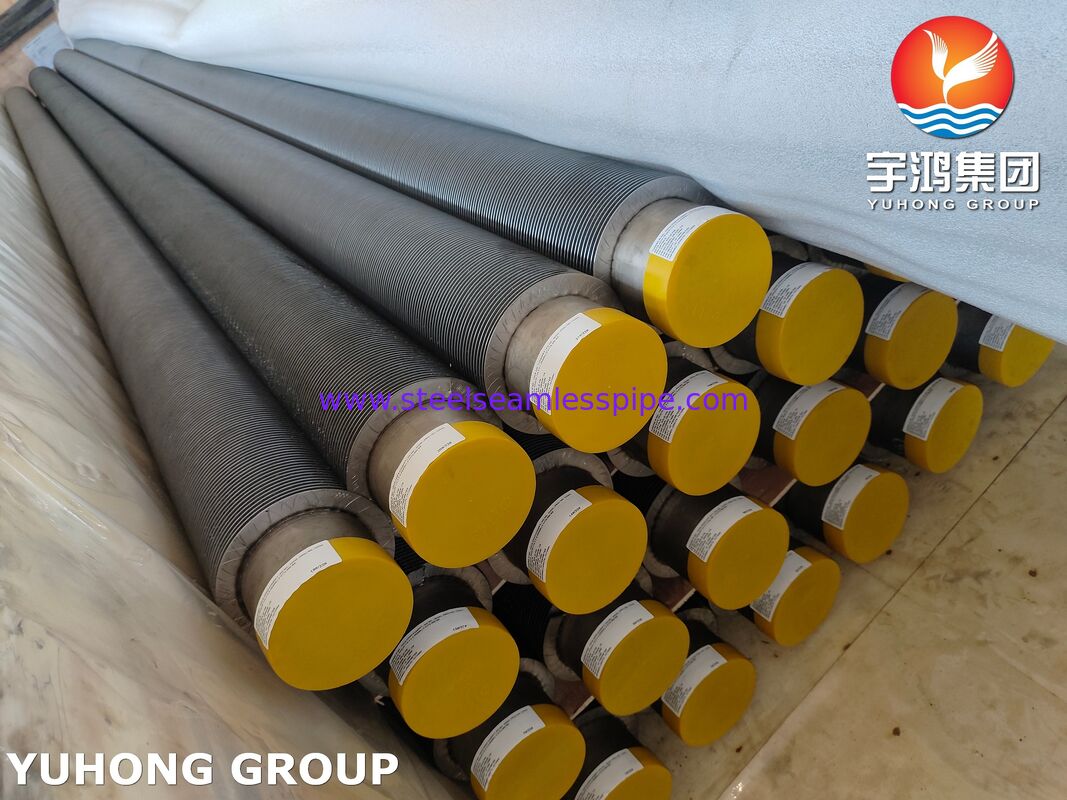

لوله های پره دار جوش داده شده با فرکانس بالا TP347H لوله پایه و پره های CS برای دیگ های بخار و بخاری ها

لوله پایه فولاد ضد زنگ ASTM A376 TP347H با لوله پره دار فولاد کربن جوش داده شده با فرکانس بالا برای اکونومایزر HRSG و بازیابی حرارت اتلافی دمای بالا

در مولدهای بخار بازیابی حرارت (HRSG)، اکونومایزر دیگ بخار صنعتی و سیستم‌های بازیابی حرارت اتلافی گاز دودکش دمای بالا که در دمای بالای 500 تا 650 درجه سانتی‌گراد کار می‌کنند، اپراتورها با مساحت سطح انتقال حرارت محدود، شل شدن تدریجی پره‌ها تحت چرخه حرارتی، مقاومت تماسی بالا، و تخریب لوله پایه از اکسیداسیون و خزش مواجه می‌شوند. لوله پایه فولاد ضد زنگ آستنی بدون درز ASTM A376 TP347H ما که با پره‌های فولاد کربن پیوسته از طریق جوشکاری مقاومتی فرکانس بالا نصب شده است، یک پیوند متالورژیکی قوی را فراهم می‌کند که عملکرد حرارتی را تحت سرویس دمای بالا چرخه‌ای حفظ می‌کند و در عین حال مساحت سطح خارجی را در سمت گاز دودکش به طور قابل توجهی افزایش می‌دهد.

ساختار محصول – لوله پایه ASTM A376 TP347H + پره‌های فولاد کربن با فرآیند جوشکاری فرکانس بالا

لوله شامل یک لوله پایه فولاد ضد زنگ آستنی بدون درز ASTM A376 TP347H (UNS S34709) با نوار پره فولاد کربن جامد پیوسته است که به صورت مارپیچ پیچیده شده و به طور پیوسته با جوشکاری مقاومتی فرکانس بالا (HFW) به سطح خارجی جوش داده می‌شود.

فرآیند HFW ذوب موضعی را در ریشه پره و سطح لوله تحت فشار کنترل شده ایجاد می‌کند و یک پیوند متالورژیکی پیوسته بدون فلز پرکننده تشکیل می‌دهد. این امر یک جوش با یکپارچگی بالا با هدایت حرارتی عالی، مقاومت در برابر شوک حرارتی، و پایداری طولانی مدت تحت ارتعاش و چرخه دما که مشخصه وظیفه HRSG و اکونومایزر دیگ بخار است، تولید می‌کند.

ترکیب شیمیایی – لوله پایه ASTM A376 TP347H و مواد پره فولاد کربن

محدوده ابعاد و تلرانس – لوله پره دار جوش داده شده با فرکانس بالا ASTM A376 TP347H + CS

مزایای عملکرد در سرویس HRSG و گاز دودکش دمای بالا

• جوش متالورژیکی پیوسته مقاومت تماسی نزدیک به صفر را تضمین می‌کند و جدایش تدریجی پره‌ها را که در طرح‌های پیچیده شده با کشش یا جاسازی شده تحت چرخه حرارتی رایج است، از بین می‌برد.
• لوله پایه TP347H استحکام خزش برتر، مقاومت در برابر اکسیداسیون، و مقاومت در برابر خوردگی بین دانه‌ای را در دماهای بالا ارائه می‌دهد (قابلیت سرویس پیوسته تا حدود 815-850 درجه سانتی‌گراد حد اکسیداسیون؛ طراحی قطعه تحت فشار توسط تنش‌های مجاز ASME تعیین می‌شود).
• پره‌های فولاد کربن، افزایش مقرون به صرفه مساحت سطح را در سمت گاز دودکش فراهم می‌کنند در حالی که لوله پایه فولاد ضد زنگ، بخار یا سیال فرآیند با فشار بالا را مدیریت می‌کند.
• استحکام پیوند بالا در برابر ارتعاش، دمیدن دوده، و شوک حرارتی معمول اکونومایزر HRSG و دیگ‌های بازیابی حرارت مقاومت می‌کند.
• راندمان انتقال حرارت به طور قابل توجهی در مقایسه با لوله‌های بدون پره افزایش یافته است، که امکان بازیابی حرارت بالاتر را در فضای موجود و کاهش تعداد ردیف لوله فراهم می‌کند.

تمرکز کاربرد – اکونومایزر HRSG، بازیابی حرارت اتلافی دیگ بخار صنعتی و سرویس دمای بالا پتروشیمی

این لوله‌های پره دار HFW ASTM A376 TP347H + فولاد کربن برای موارد زیر مشخص شده‌اند:

• اکونومایزرها و اواپراتورهای مولد بخار بازیابی حرارت (HRSG) که حرارت اگزوز توربین گاز را بازیابی می‌کنند
• اکونومایزرها و پیش‌گرم‌کن‌های هوای دیگ بخار صنعتی که بر روی گاز دودکش دمای بالا کار می‌کنند
• واحدهای بازیابی حرارت اتلافی در کارخانه‌های پتروشیمی و پالایش
• هیترهای فرآیند دمای بالا و بخش‌های همرفت که در آن نیاز به انتقال حرارت خارجی افزایش یافته در سمت گاز وجود دارد

این محصول، حرارت قابل بازیابی را از جریان‌های گاز دودکش دمای بالا افزایش می‌دهد، راندمان حرارتی کلی کارخانه را بهبود می‌بخشد، و خطر خرابی لوله پایه ناشی از اکسیداسیون یا خزش را در حالی که اتصال پره قابل اعتماد را تحت سرویس چرخه‌ای حفظ می‌کند، کاهش می‌دهد.

بسته‌بندی، لجستیک و شرایط تجاری

لوله‌ها در جعبه‌های تخته سه لا مقاوم یا جعبه‌های چوبی با قاب فولادی با پشتیبانی داخلی و محافظت از انتها بسته‌بندی می‌شوند تا از تغییر شکل پره‌ها در حین حمل و نقل دریایی یا زمینی جلوگیری شود. بسته‌بندی صادراتی در صورت لزوم مطابق با الزامات ISPM 15 است.

• حداقل سفارش خرید: 200-500 کیلوگرم یا طول معادل (قابل مذاکره برای نمونه اولیه یا دسته‌های آزمایشی کوچک)
• مبنای قیمت: FOB بنادر اصلی چین (شانگهای، نینگبو، تیانجین و غیره)
• زمان تحویل: 35-60 روز پس از تأیید سفارش و دریافت ودیعه یا اعتبار اسنادی، بسته به مقدار، قطر و پیکربندی پره
• پرداخت:T/T یا اعتبار اسنادی غیرقابل برگشت در هنگام رویت

گواهینامه‌ها و کنترل کیفیت – قابلیت ردیابی مواد ASTM A376 TP347H

هر محموله با موارد زیر عرضه می‌شود:

• گواهی تست آسیاب EN 10204 3.1 که شامل ترکیب شیمیایی، خواص مکانیکی و عملیات حرارتی لوله پایه ASTM A376 TP347H است
• گزارش‌های بازرسی ابعادی و سوابق یکپارچگی جوش
• تست هیدرواستاتیک و/یا بازرسی غیرمخرب (جریان گردابی، اولتراسونیک، یا نفوذ مایع) طبق مشخصات
• گواهینامه سیستم مدیریت کیفیت ISO 9001
• بازرسی اختیاری شخص ثالث (SGS، BV، Lloyd’s و غیره)
