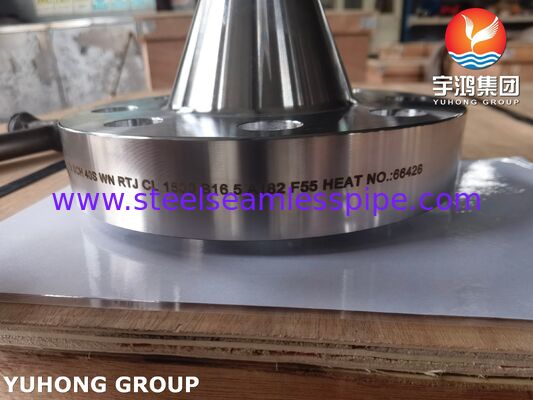

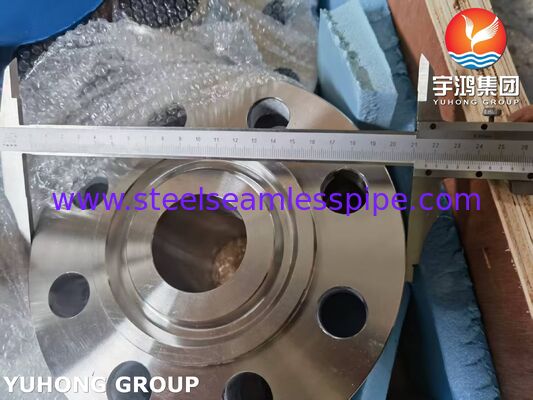

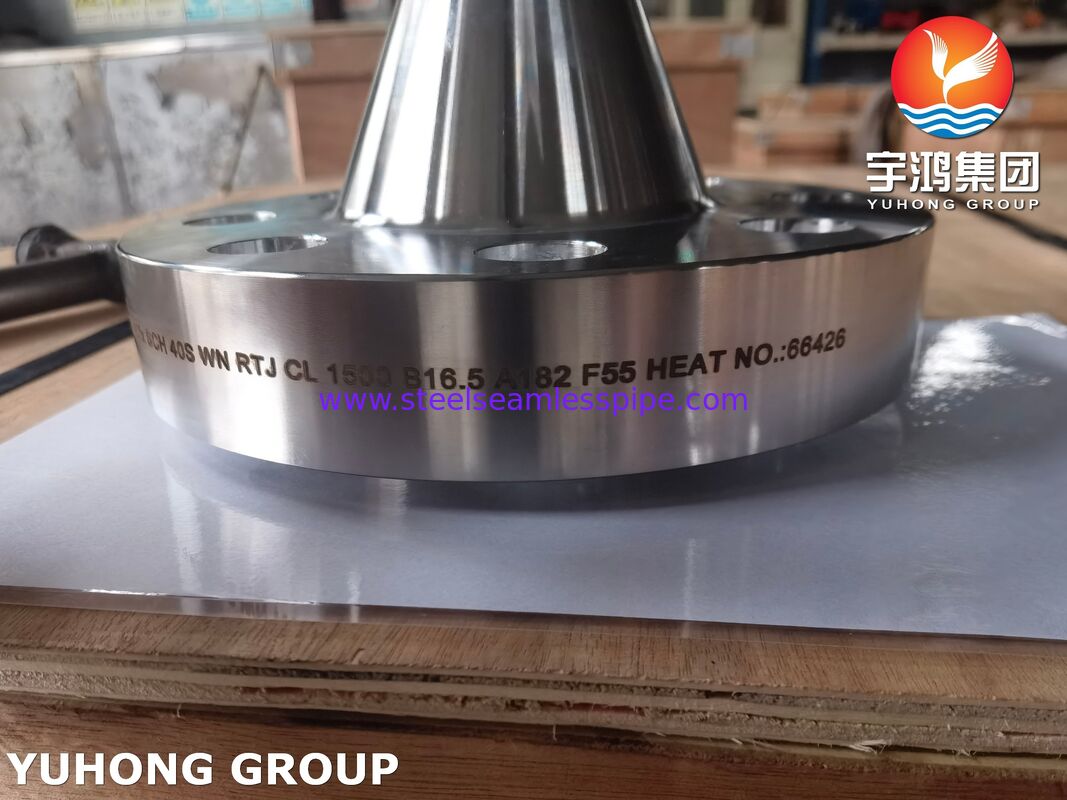

فلنج فولاد سوپر دابلکس ASTM A182 F55 / 1.4501 / S32760 فلنج سوپر دابلکس 2507 WNRTJ

فلنج ASTM A182 F55 WNRTJ،فلنج فولاد ضد زنگ سوپر دابلکس UNS S32760

فلنج جوشی گردن دار RTJ فولاد سوپر دابلکس ASTM A182 F55یک قطعه فورج شده با کارایی بالا است که برای سرویس های حیاتی در محیط های شدید طراحی شده است. این فلنج دارای ریزساختار سوپر دابلکس است که تقریباً دو برابر استحکام تسلیم فولاد ضد زنگ استاندارد را ارائه می دهد و در عین حال مقاومت استثنایی در برابر خوردگی حفره ای، خوردگی شکافی و ترک خوردگی تنشی کلریدی را فراهم می کند. طراحی گردن جوشی شامل یک هاب بلند و مخروطی است که تنش را توزیع می کند و امکان جوشکاری لب به لب با نفوذ کامل را فراهم می کند و یکپارچگی ساختاری را تحت فشار بالا تضمین می کند. سطح اتصال از نوع RTJ (حلقه ای) دارای یک شیار با دقت ماشین کاری شده است که یک واشر فلزی را فشرده می کند تا یک مهر و موم فلز به فلز بدون نشتی ایجاد کند، که آن را برای کاربردهای فشار بالا و دمای بالا در صنایع نفت و گاز، فراساحلی و فرآوری شیمیایی الزامی می کند.

گرید معادل فلنج فولاد سوپر دابلکس ASTM A182 F55 / S32760

ترکیب شیمیایی % فلنج فولاد سوپر دابلکس ASTM A182 F55 / S32760

خواص مکانیکی فلنج جوشی گردن دار FF ASTM A182 F55 سوپر دابلکس

شرایط خاصی که استفاده از سطح اتصال RTJ را دیکته می کند:

1. فشار بالا و دمای بالا (سرویس شدید)
RTJ برای کلاس های فشار ASME 600# و بالاتر (به طور خاص 900#، 1500# و 2500#) استاندارد است. در این کلاس ها، فشار داخلی آنقدر بالا است که واشرهای استاندارد (مورد استفاده در فلنج های RF/FF) از اتصال خارج می شوند یا منفجر می شوند. واشر حلقه فلزی مورد استفاده در سطوح RTJ با تغییر شکل در شیار، آب بندی ایجاد می کند که قوی تر از دیواره لوله است.

2. واشر حلقه ای
فلنج های RTJ از واشر فلزی (بیضی یا هشت ضلعی) استفاده می کنند، در حالی که فلنج های RF از واشر مارپیچ نرم/کامپوزیت استفاده می کنند.

از RTJ زمانی استفاده کنید که: نیاز به مهار سیالات، گازها یا هیدروکربن های کشنده با سرعت بالا دارید که در آن واشر استاندارد از کار می افتد.

3. شرایط چرخه ای بحرانی
در محیط هایی با نوسانات شدید دما یا لرزش (که در سکوهای فراساحلی و سرچاهی رایج است)، کشش پیچ ها می تواند شل شود. شیارهای RTJ برای حفظ آب بندی حتی در صورت کشیدگی پیچ طراحی شده اند، در حالی که اتصالات RF کاملاً به فشرده سازی مداوم واشر متکی هستند.

4. استانداردهای صنعتی (API)
RTJ در صنعت نفت و گاز برای منیفولدها، درختان کریسمس (سرچاهی) و خطوط چوک/کشتار مطابق با مشخصات API 6A الزامی است.

مشخصه سطح اتصال فلنج -- نوع RTJ (حلقه ای)

• نوع واشر: فلنج های RTJ از یک واشر حلقه فلزی (بیضی یا هشت ضلعی) استفاده می کنند که در یک شیار ماشین کاری شده روی سطح فلنج قرار می گیرد.

• مکانیزم آب بندی: هنگامی که پیچ های فلنج سفت می شوند، واشر فلزی در شیار فشرده می شود و کمی تغییر شکل می دهد تا یک مهر و موم فلز به فلز ایجاد کند.

• کاربرد: سطوح RTJ به طور خاص برای سرویس های فشار بالا و دمای بالا طراحی شده اند. آنها در بسیاری از کاربردهای سرچاهی و منیفولد نفت و گاز الزامی هستند.

• استانداردها: ابعاد شیار استاندارد شده است (معمولاً طبق API 6A یا ASME B16.5) تا اعداد واشر حلقه خاص (مانند R24، R31 و غیره) را بپذیرد.

کاربرد

• نفت و گاز فراساحلی: خطوط لوله سطحی و زیردریایی، سیستم های منیفولد و رایزرها.

• فرآوری شیمیایی: جابجایی کلریدها، اسیدها و کاتالیزورهای تهاجمی.

• کارخانجات نمک زدایی: واحدهای اسمز معکوس فشار بالا.

• محیط های دریایی: شفت ها و دیواره های ضد آب که خوردگی آب دریا در آن دخیل است.
