تولید کننده لوله های دندانه دار ASTM SA213 T22
بررسی اجمالی محصول
لولههای پرهدار دندانهدار ASTM SA213 T22 قطعات انتقال حرارت عالی هستند که برای محیطهای خدماتی با دمای بالا و فشار بالا مهندسی شدهاند. این لوله ها که از لوله فولادی فریتی آلیاژی بدون درز ASTM SA213 Grade T22 ساخته شده اند و با باله های دندانه دار به طور مداوم جوش داده شده اند، به طور گسترده در بویلرها، اکونومایزرها، بخاری های هوا، واحدهای بازیابی حرارت زباله، کارخانه های پتروشیمی و تاسیسات تولید برق استفاده می شود.
طراحی باله دندانه دار عملکرد حرارتی را با ایجاد اختلال در لایه مرزی گازهای جاری، ایجاد تلاطم بیشتر و بهبود راندمان انتقال حرارت همرفتی افزایش می دهد. همراه با مقاومت عالی در برابر خزش و مقاومت در برابر اکسیداسیون فولاد آلیاژی ASTM SA213 T22، این لوله های پره دار عملکرد طولانی مدت قابل اعتمادی را در کاربردهای صنعتی سخت ارائه می دهند.
لوله های پره دار دندانه دار چیست؟
لولههای پرهدار دندانهدار با جوش دادن بالههای دندانهدار مخصوص بر روی سطح خارجی لوله در یک الگوی مارپیچ پیوسته تولید میشوند. پروفیل بالههای تقسیمبندی شده، آشفتگی جریان هوا را افزایش میدهد و در عین حال مقاومت حرارتی را در سراسر سطح باله کاهش میدهد.
در مقایسه با لوله های باله ای جامد ساده، لوله های پره دار دندانه دار ارائه می دهند:
- ضرایب انتقال حرارت بالاتر
- راندمان حرارتی سمت گاز بهبود یافته است
- عملکرد بهتر در شرایط رسوب
- کاهش نیاز به اندازه تجهیزات
- هزینه های عملیاتی کلی کمتر
- افزایش راندمان بازیابی گرما
برای سیستم های بازیابی حرارت در دمای بالا، ASTM SA213 T22 به دلیل حفظ استحکام عالی و مقاومت در برابر خوردگی، یکی از پرکاربردترین مواد است.
ویژگی های کلیدی
مقاومت عالی در دمای بالا
ترکیب آلیاژ کروم-مولیبدن مقاومت در برابر خزش و پایداری مکانیکی فوقالعاده را در دمای عملیاتی بالا فراهم میکند.
افزایش عملکرد انتقال حرارت
باله های دندانه دار تلاطم کنترل شده ای ایجاد می کنند و نرخ انتقال حرارت را در مقایسه با طرح های باله جامد معمولی افزایش می دهند.
یکپارچگی جوش برتر
جوشکاری مقاومتی با فرکانس بالا یک پیوند متالورژیکی مداوم بین پره و لوله را تضمین می کند و مقاومت تماس حرارتی را به حداقل می رساند.
مقاومت در برابر اکسیداسیون و پوسته پوسته شدن
محتوای کروم باعث بهبود مقاومت در برابر اکسیداسیون و پوسته پوسته شدن در محیط های گاز دودکش با دمای بالا می شود.
عمر طولانی خدمات
طراحی شده برای عملیات مداوم در فرآیندهای صنعتی شدید که قابلیت اطمینان و راندمان حرارتی بسیار مهم هستند.
گزینه های طراحی انعطاف پذیر
در ابعاد سفارشی، پیکربندی بالهها و ترکیبات مواد متناسب با نیازهای فرآیند خاص موجود است.
برنامه های کاربردی معمولی
لوله های دندانه دار ASTM SA213 T22 معمولاً در موارد زیر استفاده می شوند:
- اکونومایزرهای بویلر
- پیش گرمکن های هوا
- مولد بخار بازیابی حرارت (HRSG)
- سیستم های بازیابی حرارت زباله
- بخاری های فرآیند پالایشگاه
- کوره های پتروشیمی
- مبدل های حرارتی نیروگاهی
- بخاری های روغنی حرارتی
- واحدهای بازیابی گازهای خروجی صنعتی
- تجهیزات خنک کننده گازی فرآیند
محدوده تولید استاندارد
| پارامتر |
محدوده استاندارد |
| مواد لوله پایه |
ASTM SA213 T22 |
| قطر بیرونی لوله |
19.05 میلی متر - 63.50 میلی متر |
| ضخامت دیوار لوله |
2.0 میلی متر - 8.0 میلی متر |
| طول لوله |
تا 18000 میلی متر |
| مواد باله |
فولاد کربن، فولاد آلیاژی، فولاد ضد زنگ |
| ضخامت باله |
0.8 میلی متر - 2.0 میلی متر |
| ارتفاع باله |
8 میلی متر - 25 میلی متر |
| فین پیچ |
3 میلی متر - 12 میلی متر |
| تراکم باله |
80 - 330 باله / متر |
| نوع باله |
باله جوش داده شده مارپیچی |
| روش ساخت |
جوشکاری با مقاومت فرکانس بالا (HFW) |
ابعاد سفارشی را می توان با توجه به مشخصات پروژه و استانداردهای بین المللی ساخت.
ASTM SA213 T22 ترکیب شیمیایی
| عنصر |
ترکیب (%) |
| کربن (C) |
0.05 - 0.15 |
| منگنز (Mn) |
0.30 - 0.60 |
| فسفر (P) |
0.025 ≤ |
| گوگرد (S) |
0.025 ≤ |
| سیلیکون (Si) |
≤0.50 |
| کروم (کروم) |
1.90 - 2.60 |
| مولیبدن (Mo) |
0.87 - 1.13 |
عناصر آلیاژی کروم و مولیبدن کمک قابل توجهی به استحکام در دمای بالا، مقاومت در برابر اکسیداسیون و عملکرد خزش طولانی مدت دارند.
ASTM SA213 T22 خواص مکانیکی
| اموال |
حداقل ارزش |
| استحکام کششی |
415 مگاپاسکال |
| قدرت تسلیم |
205 مگاپاسکال |
| ازدیاد طول |
30% |
| سختی |
به طور معمول ≤ 163 HB |
| حداکثر دمای سرویس توصیه شده |
تقریبا 600 درجه سانتی گراد |
خواص مکانیکی ممکن است بسته به شرایط عملیات حرارتی و نیازهای تولید متفاوت باشد.
فرآیند تولید
لوله های دندانه دار ASTM SA213 T22 ما با استفاده از فرآیند تولید کنترل شده تولید می شوند:
- بازرسی مواد خام ورودی و تأیید گواهی.
- آماده سازی دقیق لوله های بدون درز ASTM SA213 T22.
- تولید نوارهای باله دندانه دار طبق مشخصات طراحی.
- سیم پیچی باله مارپیچ پیوسته.
- جوشکاری با مقاومت فرکانس بالا پره ها به سطح لوله.
- نظارت بر درز جوش و تایید کیفیت.
- بازرسی ابعادی و تست عملکرد.
- تمیز کردن سطح، حفظ، علامت گذاری و بسته بندی.
این فرآیند یک پیوند قوی باله به لوله و هدایت حرارتی مطلوب را تضمین می کند.
بازرسی و تضمین کیفیت
هر دسته برای اطمینان از انطباق با مشخصات مشتری و استانداردهای بین المللی، تحت آزمایشات و مراحل بازرسی جامع قرار می گیرد.
تأیید مواد
- بررسی گواهی مواد اولیه
- قابلیت ردیابی عدد حرارتی
- شناسایی مواد مثبت (PMI) در صورت درخواست
بازرسی ابعادی

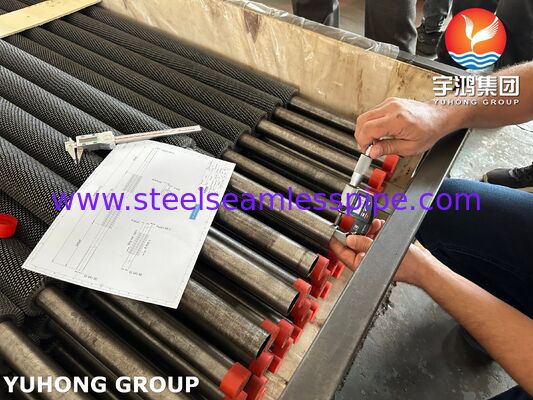

- اندازه گیری قطر خارجی
- بررسی ضخامت دیوار
- اندازه گیری ارتفاع باله
- بازرسی زمین باله
- راستی آزمایی لوله
- بازرسی تحمل طول
تست مکانیکی
- تست کشش
- تست سختی
- تست صاف کردن
- تست گسترش (در صورت لزوم)
تست غیر مخرب (NDT)
- تست جریان گردابی (ECT)
- تست اولتراسونیک (UT)
- تست نفوذ رنگ (PT)
- تست ذرات مغناطیسی (MT) در صورت درخواست
بازرسی کیفیت جوش
- بررسی باند پره به لوله
- نظارت مداوم بر جوش
- تست یکپارچگی اتصال باله
تست فشار
- تست هیدرواستاتیک بر اساس الزامات ASTM در صورت مشخص شدن.
مزایای لوله های دندانه دار ASTM SA213 T22
- افزایش سطح انتقال حرارت خارجی
- راندمان حرارتی بهبود یافته در کاربردهای سمت گاز
- مقاومت عالی در برابر تغییر شکل خزش
- کاهش تاثیر رسوب نسبت به لوله های پره جامد
- عملکرد عالی در محیط های با دمای بالا
- مصرف سوخت کمتر از طریق افزایش بازیابی گرما
- کاهش ردپای تجهیزات
- عمر عملیاتی طولانی تر
اسناد موجود
پس از حمل، اسناد زیر قابل ارائه است:
- EN 10204 3.1 گواهی آزمایش مواد
- گزارش تجزیه و تحلیل شیمیایی
- گزارش تست مکانیکی
- گزارش بازرسی ابعادی
- گزارش تست هیدرواستاتیک
- گزارش PMI (اختیاری)
- گزارش های NDT
- لیست بسته بندی
- گواهی انطباق
چرا لوله های دندانه دار ASTM SA213 T22 ما را انتخاب کنید؟
لولههای پرهدار دندانهدار ما برای به حداکثر رساندن راندمان حرارتی و در عین حال دوام استثنایی در شرایط عملیاتی سخت مهندسی شدهاند. از طریق فناوری جوشکاری پیشرفته، کنترل کیفیت دقیق و قابلیت ردیابی کامل مواد، ما راه حل های لوله پره دار را عرضه می کنیم که نیازهای تقاضای تولید برق، پردازش پتروشیمی، عملیات پالایشگاهی و سیستم های بازیابی حرارت صنعتی را در سراسر جهان برآورده می کند.
چه پروژه شما به ابعاد استاندارد یا طراحی لوله پرهدار کاملاً سفارشیشده نیاز داشته باشد، لولههای پرهدار دندانهدار ASTM SA213 T22 ما عملکرد قابل اعتماد انتقال حرارت، کاهش هزینههای تعمیر و نگهداری و ارزش عملیاتی طولانیمدت را ارائه میدهند.
