لوله های فلک دار A213 T9 لوله پایه CS لوله های لوله دار برای بخاری های سوخته

لوله های فلزی با فلزی با فرکانس بالا (لوله پایه ای ASTM A213 T9 + لوله های فولادی کربن)

کشف لوله های فلک دار و جوش داده شده با فرکانس بالا که برای انتقال گرما عالی در محیط های با دمای بالا و فشار بالا طراحی شده اند.به عنوان یک متخصص تجارت خارجی با بیش از یک دهه تجربه در تامین قطعات مبادله گرما به مشتریان جهانی در صنعت پتروشیمی، تولید برق و صنایع پالایش، شرکت ما راه حل های قابل اعتماد و با عملکرد بالا را برای نیازهای پروژه شما ارائه می دهد.

خلاصه ی محصول: لوله های فلک دار با فریکونسی بالا

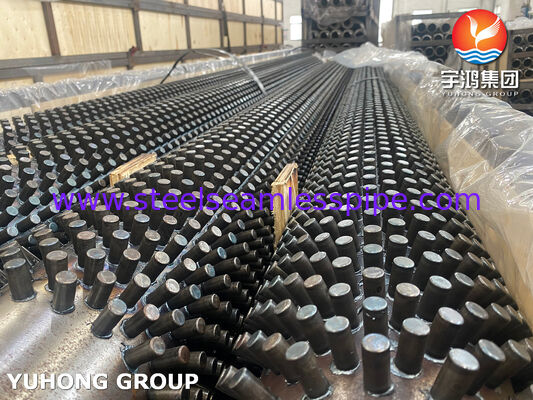

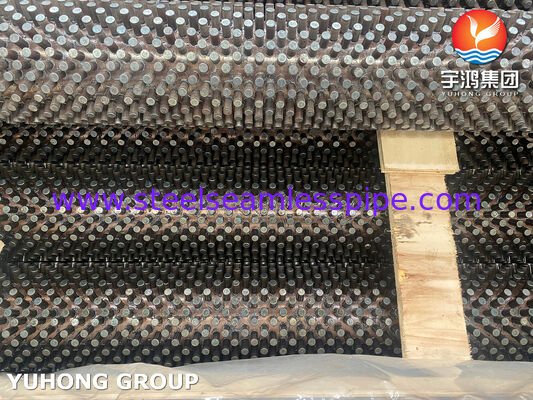

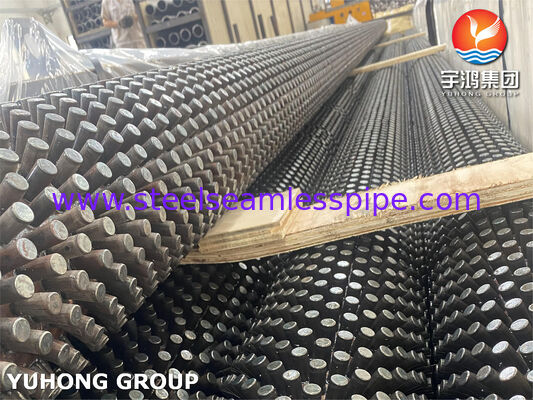

لوله های بالدار استوانه دار، همچنین به عنوان لوله های ناخن سر یا لوله های بالدار استوانه ای (پین) دارند که با مقاومت یا فرکانس بالا به سطح بیرونی لوله پایه جوش داده می شوند.این طراحی به طور قابل توجهی سطح انتقال گرما را افزایش می دهد، معمولاً 2-3 برابر از لوله های برهنه، در حالی که مقاومت مکانیکی عالی و مقاومت در برابر آلودگی را حفظ می کند..

ترکیب لوله پایه ای ASTM A213 T9 ما با میله های فولاد کربن (CS) در کاربردهای درجه حرارت بالا برجسته است.و مقاومت در دمای بالا، در حالی که میله های استیل کربن قوی انتقال گرما خارجی را در بخش های محور افزایش می دهند.

مزایای اصلی در یک نگاه:

• پیوند متالورژیکی قوی از طریق جوش با فرکانس بالا یا مقاومت.
• عملکرد عالی در جریان های گازی گرد و غبار، فرسایش یا دمای بالا.
• ابعاد قابل تنظیم و الگوهای استودی (مربع، شش گوشه ای یا پیچ حلقه ای).

مشخصات مواد محصول

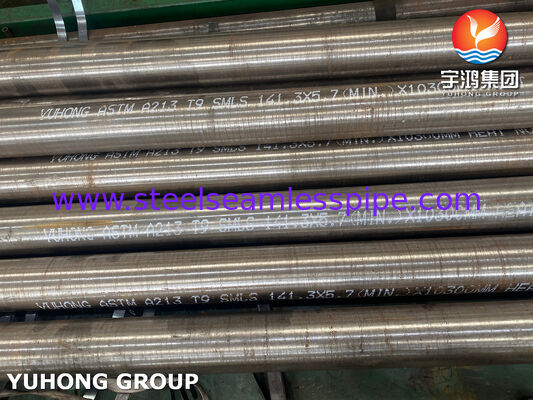

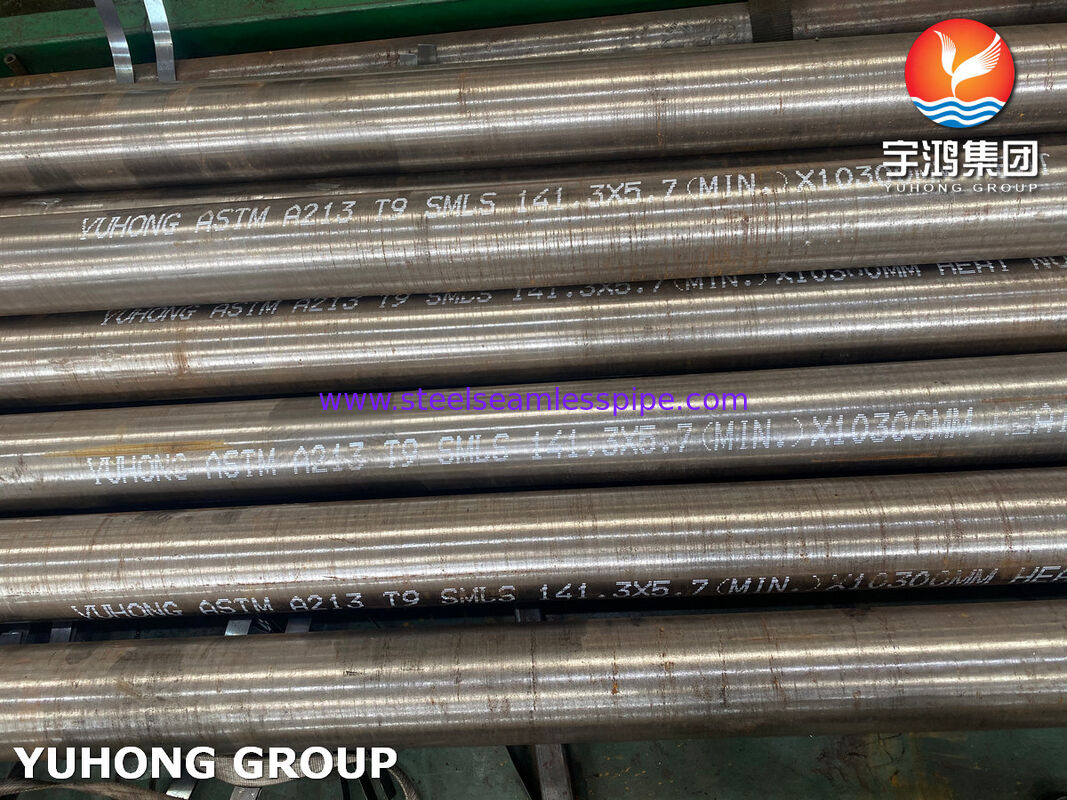

مواد لوله پایه: ASTM A213 T9 لوله فولادی آلیاژ فرریتک (9Cr-1Mo)

مواد استود (فین): فولاد کربن (CS) ، به طور معمول معادل Q235B یا درجه های کم کربن برای جوش پذیری بهینه و هزینه کارایی.

ترکیب شیمیایی

لوله پایه ای ASTM A213 T9 (در درصد وزن):

استودی فولاد کربن (طراز معمولی کربن پایین، به عنوان مثال معادل Q235B):

• C: ≤0.20%
• Mn: 0.30-0.70%
• P: ≤0.045%
• S: ≤0.045%
• Si: ≤0.30% (تقریباً)

خواص مکانیکی T9 شامل حداقل مقاومت کششی 415 MPa و مقاومت کششی 205 MPa است که آن را برای دمای بالا ایده آل می کند.

ساختار و فرآیند تولید

اجزای:

• لوله پایه: لوله فولادی آلیاژ بدون درز که مقاومت در برابر فشار و مقاومت در برابر خوردگی / اکسیداسیون را فراهم می کند.
• استودیوم (Fins): استودیوم های شیب دار یا مخروطی جدا شده که عمودی یا زاویه ای به سطح لوله جوش داده شده اند.
• جوش مشترک: جوش مقاومت با فرکانس بالا باعث ایجاد یک پیوند متالورژیک قوی و مداوم با حداقل منطقه تحت تاثیر گرما می شود و دوام را تحت چرخه حرارتی و ارتعاش تضمین می کند.

فرآیند جاسازی / جوش: استودی ها به طور خودکار با استفاده از فرکانس بالا یا روش های مقاومت در پیچ کنترل شده جوش داده می شوند. نفوذ جوش به طور معمول ≥1 است.5 میلی متر با ارتفاع کوچک دانه (≤1 میلی متر) و بدون پاشیدناین فرآیند اطمینان از اتصال قوی مناسب برای خدمات دمای بالا تا ~ 600 °C (معتمد به درجه) را تضمین می کند.

ابعاد و تحمل

دامنه های تولیدی معمولی (سمت های سفارشی در صورت درخواست در دسترس است):

بیضوی، کنجکاوی و سایر تحمل ها با ASTM A213 و مشخصات مشتری مطابقت دارند. آزمایش هیدروستاتیک (1.5 × فشار طراحی) استاندارد است.

مزایای عملکرد

• انتقال حرارتی بهبود یافته: در مقایسه با لوله های برهنه، سطح سطح و بهره وری حرارتی را 2-3 برابر افزایش می دهد؛ ایده آل برای ضریب انتقال حرارتی پایین در سمت گاز.
• مقاومت در برابر آلودگی و فرسایش: دکمه های جداگانه در برابر تجمع خاکستری و برخورد ذرات بهتر از باله های مداوم در محیط های گرد و غبار است.
• دوام در دمای بالا: آلیاژ T9 مقاومت بسیار خوبی در برابر خزیدن و اکسیداسیون دارد؛ جوش های قوی به چرخه حرارتی مقاومت می کنند.
• مقاومت مکانیکی: مقاومت بالاتر در برابر لرزش و فشار؛ مناسب برای کاربردهای گرد و غبار مانند دیگ های CFB.
• بهره وری از هزینه: ترکیبی از مواد پایه برتر با استودیوهای CS اقتصادی برای عملکرد / ارزش بهینه.

زمینه های کاربردی دقیق

لوله های بالدار ما به طور گسترده ای در:

• پتروشیمی و پالایش: گرم کننده های فرآیند، گرم کننده های سوخته و بخش های کنوکشن در ریفورمرها و کریکرها.
• تولید برق: بخاری اقتصادی، سوپر هیتر، پیش گرم کننده هوا و بخاری های بازیابی گرما ضایعات، به ویژه واحد های زغال سنگ / بیومس یا CFB.
• نفت و گاز: مبادلات گرما در عملیات های بالا و پایین و سیستم های دریایی.
• زباله به انرژی و سوزاندن: بخش های فرن بالایی که گاز های دود حاوی گوگرد بالا یا گرد و غبار را اداره می کنند.
• پردازش شیمیایی: راکتورهای دمای بالا و سیستم های بازیابی گرما.
• سایر: کوره های سیمان، کوره های شیشه ای و دیگ های دریایی

چرا ما را انتخاب می کنید؟

با سالها تجربه در صادرات لوله های بالدار به مشتریان در سراسر آسیا، اروپا، خاورمیانه و آمریکای شمالی، ما از طریق:

• کنترل کیفیت سختگیرانه: ردیابی کامل مواد (شهادات EN 10204 3.1) ، بازرسی ابعاد و آزمایش جوش.
• تخصص سفارشی سازی: تولید انعطاف پذیر برای الگوهای خاص، طول و ترکیب مواد.
• زمان و قیمت رقابتی: تولید کارآمد و لجستیک جهانی تضمین تحویل قابل اعتماد است.
• پشتیبانی فنی: تیم ما محاسبه انتقال گرما، توصیه مواد و خدمات پس از فروش را ارائه می دهد.
• سابقه اثبات شده: پروژه های موفق در پالایشگاه های بزرگ و نیروگاه های برق، با سفارشات مکرر که قابلیت اطمینان محصول و تعهد ما به رضایت مشتری را برجسته می کند.
