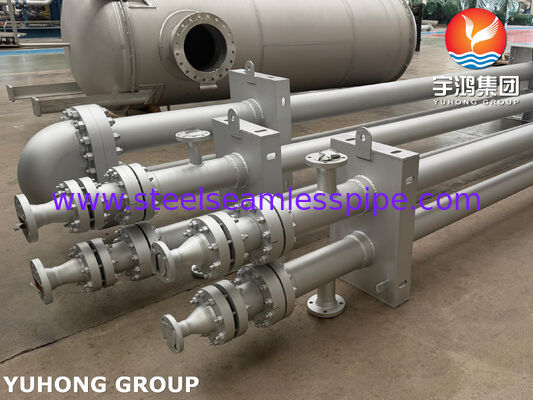

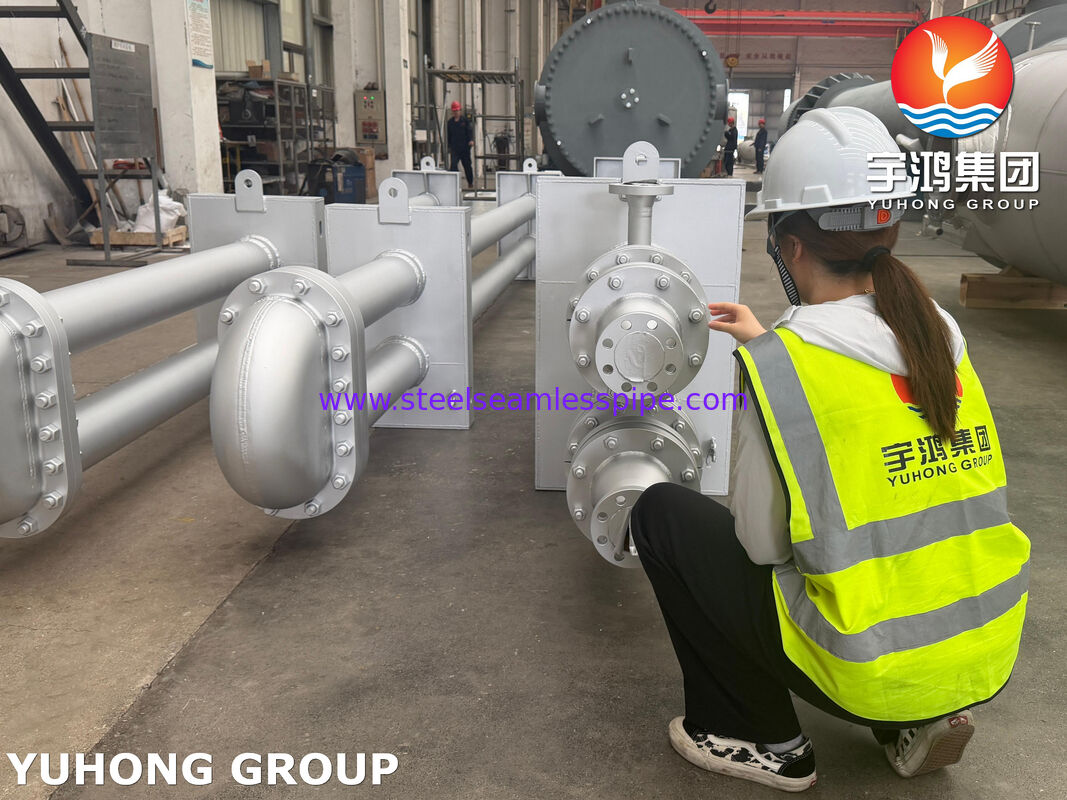

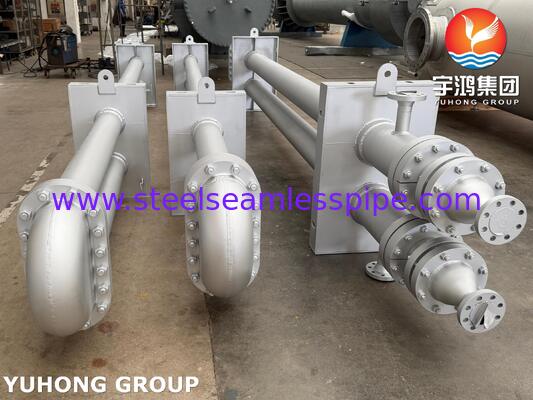

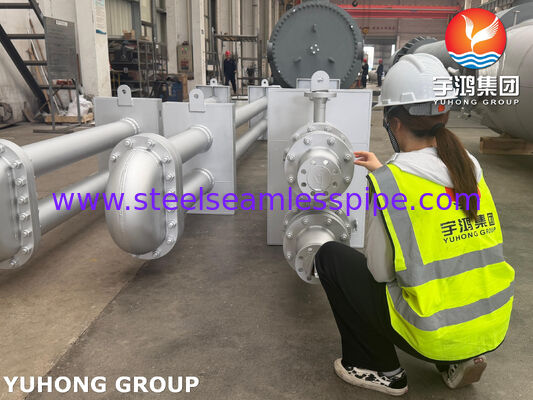

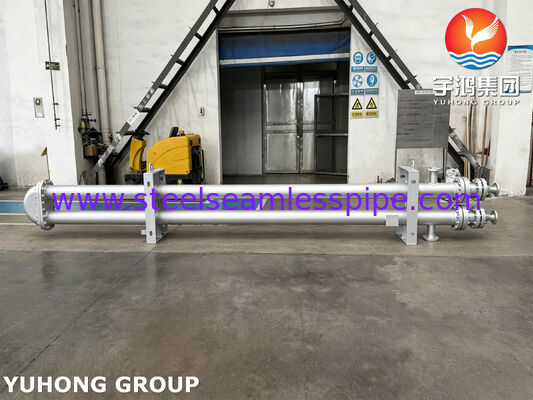

ASME SA516 Gr.70 شیل مبادله گرما از فولاد کربن با مبادله گرما Monel 400 Tema

جزئیات محصول:

محل منبع:	چین ، کره
نام تجاری:	YUHONG
گواهی:	ASME Code Section VIII, Div. 1
شماره مدل:	مبدل حرارتی پوسته و لوله (کندانسور تریم OVHD برج اتمسفر)

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 50,000 - USD 1,000,000 PER SET
جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
شرایط پرداخت:	MoneyGram ، T/T ، D/P ، D/A ، L/C ، Western Union
قابلیت ارائه:	500 مجموعه در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (343)

لوله بدون درز از جنس استنلس استیل (339)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (170)

لوله باله (736)

مبدل حرارتی (35)

لوله مبدل حرارتی (474)

بسته لوله مبادله گرما (53)

صفحه لوله مبدل حرارتی (128)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (105)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (219)

لوله تیتانیومی (21)

لوله آنیل روشن (173)

لوله دیگ بخار (155)

اتصالات فولادی (874)

فلنج فولادی (673)

دیگران (409)

قطعات پوشش (9)

توضیحات محصول جزئیات

استاندارد محاسبه طراحی و مقاومت:	استاندارد 14-8134	مواد پوسته:	ASME SA516 Gr.70 Carbon Steel
مواد ورق لوله:	ASME SA105 کربن فولاد + روکش / روکش Monel 400	مواد لوله:	Monel 400 (SB 163 N04400 / SB 127 N04400)
مواد نازل:	ASME SA106 کربن فولاد / SA516 Gr.70	بافل / مواد پشتیبانی:	ASME SA516 Gr.70 / SA387 Gr.50

پوسته مبدل حرارتی فولاد کربنی ASME SA516 Gr.70 با بسته لوله پره دار مبدل حرارتی Monel 400 Tema

این صنعتیمبدل حرارتیبه عنوان یک کندانسور سربار تثبیت کننده به طور خاص برای واحدهای تقطیر خام مهندسی شده است. طراحی ساختاری یک پوسته فولاد کربنی ASME SA516 Gr.70 با عملکرد بالا یکپارچه شده است.مبدل حرارتی تمهسته برای اجرای جداسازی حرارتی بخش های بالای سر فرار. پیکربندی داخلی از یک کار سنگین استفاده می کندبسته نرم افزاری لوله پره دارمتشکل از 1100 لوله مونل 400 مقاوم در برابر خوردگی برای کنترل گاز ترش و بخارات هیدروکربن.

اجزای اصلی و مشخصات مواد

بخش جزء	استاندارد مواد (ASME/SB)	اندازه اسمی / برنامه زمانی / رتبه بندی
پوسته	ASME SA516 Gr.70 + SB 127 N04400	Thk: 14mm / Φ1120.10mm
ورق لوله	ASME SA105 + Monel 400 Clad	مطابق نقشه E1-9311
لوله ها	SB 163 N04400 / SB 127 N04400	ادغام شده استبسته نرم افزاری لوله پره دار
ورودی OVHD تثبیت کننده (N1)	ASME SA106 / SA516 Gr.70	18 اینچ 150# SO-RF، Sch 40+CL
خروجی تثبیت کننده OVHD (N2)	ASME SA106 / SA516 Gr.70	6 اینچ 150# SO-RF، Sch 40 CL
ورودی آب خنک کننده (N3)	ASME SA106	6 اینچ 150# WN-RF، Sch 60
خروجی آب خنک کننده (N4)	ASME SA106	8 اینچ 150# WN-RF، Sch 60
نازل تخلیه / سرویس (N7-N11)	ASME SA105 / SA106	1" NPT 6000# / 3" 150# WN-RF

مشخصات فنی و پردازشی

اتصال لوله مکانیکی:لوله ها با استفاده از فرآیند انبساط عمقی مکانیکی برای اجرای یک آب بندی با فشار بالا در صفحه لوله قفل می شوند.
مدیریت بافل و جریان:مجموعه داخلی دارای ساختاری استمبدل حرارتی تمطرحی با بافل های سفت و سخت (SA516 Gr.70) و صفحات برخورد اختصاصی برای جلوگیری از لرزش لوله و فرسایش در ورودی های سیال با سرعت بالا.
پیکربندی پیشرفته آب بندی:اتصالات آب بندی اصلی از واشرهای شیاردار Monel 400 با لایه های گرافیتی منبسط شده (EG) همراه با اجزای Power Graf 3 Premium / Graphite+AISI 316 برای از بین بردن نشتی فلنج تحت بارهای حرارتی چرخه ای استفاده می کنند.
محافظ پوسته خارجی:قطعات فشار فولاد کربنی و بدنه پوسته تحت گالوانیزه گرم قرار می گیرند و به دنبال آن یک سیستم پوشش رنگ صنعتی چند لایه اختصاص داده می شود.
