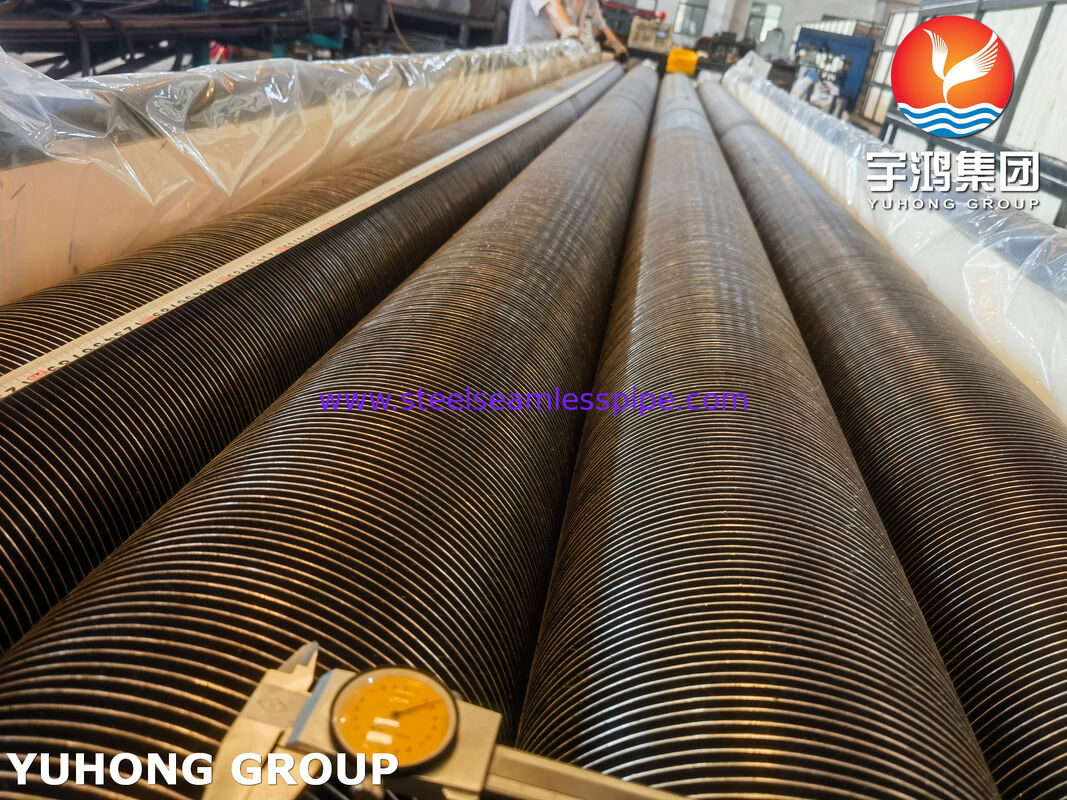

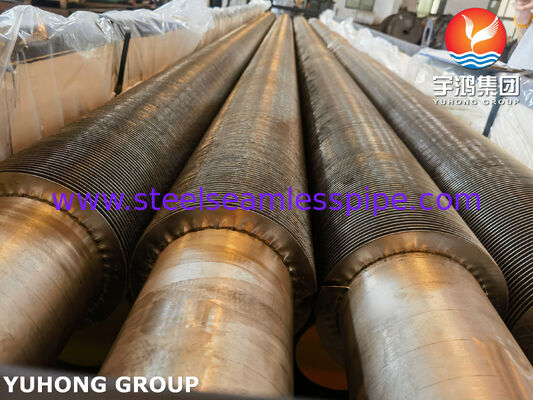

لوله های فلزی با فرکانس بالا برای بازیابی گرما ضایعات
لوله های بالدار با فرکانس بالا و جوشیده شده ساخته شده ازاز فولاد ضد زنگ ASTM A269 TP321اجزای پیشرفته انتقال گرما هستند که برای نیازسیستم های بازیافت گرما، کتل های صنعتی، بخاری های گرم، مبادلات گرما گاز های خروجی و تجهیزات بازیابی حرارتی صرفه جویی در انرژی.
با استفاده از فن آوری جوش مقاومت فرکانس بالا، باله ها به طور مداوم بر روی سطح لوله جوش داده می شوند، ایجاد یک پیوند فلزات سازی قوی با بهره وری انتقال گرما عالی،ثبات مکانیکی، و مقاومت در برابر ارتعاش و چرخه حرارتی.
ASTM A269 TP321 یک فولاد ضد زنگ آستنیتی با تیتانیوم است که مقاومت برتر در برابر خوردگی بین دانه ای پس از قرار گرفتن در معرض درجه حرارت بالا را فراهم می کند.این باعث می شود که لوله های بالدار TP321 با فرکانس بالا به ویژه برای کاربردهایی که شاملدمای بالا، گازهای دود زا و کار مستمر طولانی مدت.
در مقایسه با لوله های پرنده ی زخم معمولی، لوله های پرنده ای با فرکانس بالا دارای قدرت اتصال بال بیشتر، عملکرد حرارتی بهتر و عمر طولانی تری هستند.که آنها را به یک راه حل ترجیح داده شده برایاستفاده از حرارتی زباله های صنعتی و کاربردهای مبادله گرما.
ویژگی های اصلی لوله های فلزی با فرکانس بالا جوش ASTM A269 TP321
1. جوشکاری باله های با قدرت بالا
فرآیند جوش با فرکانس بالا باعث ایجاد یک اتصال پایدار بین بالاب و لوله پایه می شود، مقاومت حرارتی را به حداقل می رساند و از گشایش بالاب در اثر ارتعاش یا گسترش حرارتی جلوگیری می کند.
2عملکرد عالی در دمای بالا
فولاد ضد زنگ TP321 دارای قدرت مکانیکی خوب و مقاومت اکسیداسیون در دمای بالا است، که آن را برای بازیابی گاز های خروجی و سیستم های مبادله گرما با دمای بالا مناسب می کند.
3مقاومت در برابر خوردگی
تثبیت تیتانیوم TP321 بارش کاربید را در طول جوش و خدمات با دمای بالا کاهش می دهد و مقاومت در برابر خوردگی بین دانه ای را بهبود می بخشد.
4استفاده موثر از گرما
مساحت بیشتر سطح بیرونی که توسط باله های جوش داده شده فراهم می شود، به طور قابل توجهی کارایی انتقال گرما را افزایش می دهد و امکان بازیابی انرژی از گاز های خروجی، سیستم های احتراق،و فرایندهای صنعتی.
5. عمر طولانی
ترکیب مواد لوله فولاد ضد زنگ و ساخت باله های جوش دهنده مقاومت عالی در برابر خستگی حرارتی، خوردگی و استرس مکانیکی را فراهم می کند.
کاربردهای معمول
ASTM A269 TP321 لوله های بالدار با فرکانس بالا به طور گسترده ای در:
- واحدهای بازیابی گرما ضایعات (WHRU)
- دستگاه های اقتصادی برای دیگ های صنعتی
- بخش های کنوکسیون بخاری گرم
- سیستم های بازیابی گرما از گاز های خروجی
- تجهیزات بازیافت گرما در توربین های گاز
- مبادلات گرما در پالایشگاه ها و صنایع پتروشیمی
- کارخانه های پردازش شیمیایی
- مبادلات گرما کمکی برای تولید برق
- پیش گرم کننده های هوا با دمای بالا
مشخصات استاندارد
| ماده |
مشخصات |
| نوع محصول |
لوله های فلزی با فرکانس بالا |
| مواد لوله پایه |
ASTM A269 TP321 فولاد ضد زنگ |
| فرآیند تولید |
جوش مقاومت فرکانس بالا |
| استاندارد لوله |
ASTM A269 |
| نوع لوله |
لوله فولادی فولادی بدون دنده / جوش |
| مواد باله |
فولاد ضد زنگ TP321 / TP304 / سفارشی |
| نوع باله |
باله جامد یا باله دنده دار |
| درمان سطح |
ترشح، غیرفعال سازی، پولیش (اختیاری) |
| طول |
تا 18000 میلی متر (تخصیص شده) |
محدوده اندازه ی مشترک
ابعاد زیر به طور معمول برای کاربردهای بازیابی گرما مصرفی تولید می شوند:
ابعاد لوله پایه
| قطر بیرونی |
ضخامت دیوار |
| 12.7 میلی متر |
1.0 ∼2.0 میلی متر |
| 15.88 میلی متر |
1.0 ∙ 2.5 میلی متر |
| 19.05 میلی متر |
1.2·3.0 میلی متر |
| 25.4 میلی متر |
1.5 ٫3.5 میلی متر |
| 31.75 میلی متر |
1.5×4.0 میلی متر |
| 38.1 میلی متر |
2.0 ¥5.0 میلی متر |
| 50.8 میلی متر |
2.56.0 میلی متر |
| 63.5 میلی متر |
30.06.5 میلی متر |
(بعد های سفارشی با توجه به الزامات طراحی مبادله گرما در دسترس است.)
مشخصات معمولی باله
| پارامتر |
محدوده استاندارد |
| ارتفاع باله |
8×30 میلی متر |
| ضخامت باله |
0.3 ¥1.0 میلی متر |
| ارتفاع باله |
2.5 ∙ 8 باله/ اینچ |
| نوع باله |
جامد / دنده دار |
| ترتیب باله |
شروع تک / شروع چندگانه |
| حداکثر طول لوله |
تا 18 متر |
فرآیند تولید
فرآیند تولید شامل:
- بازرسی مواد اولیه
- بررسی درجه فولاد ضد زنگ
- بازرسی ابعاد
- بررسی ترکیب شیمیایی
- آماده سازی لوله
- تمیز کردن سطح
- حذف لایه های اکسید و آلاینده ها
- جوش با فرکانس بالا
- جوشکاری مداوم باله ها بر روی سطح لوله
- کنترل دقیق جریان و سرعت جوش
- شکل گیری و کالیبراسیون باله
- اطمینان از ارتفاع و ارتفاع یکنواخت باله
- بازرسی نهایی
- آزمایش کیفیت جوش
- بررسی ابعاد
- آزمایش فشار
روش های بازرسی و آزمایش
برای اطمینان از عملکرد قابل اطمینان در سیستم های بازیابی گرما ضایعات، لوله های TP321 با فرکانس بالا، تحت بازرسی کیفیت سختگیرانه قرار می گیرند:

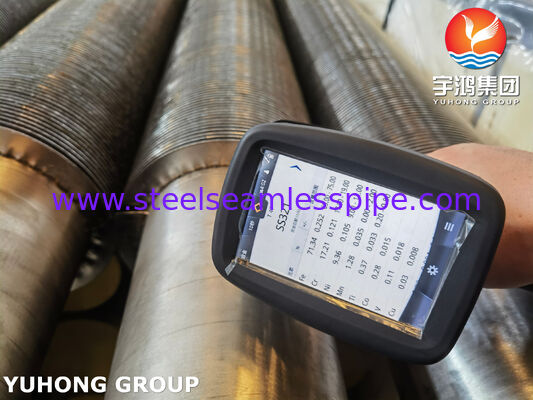

آزمایش ترکیب شیمیایی
استفاده از طیف نوری انتشار نوری (OES) یا روش های معادل برای تأیید ترکیب آلیاژ.
آزمایش مکانیکی
شامل:
- آزمایش کشش
- آزمایش قدرت کششی
- تست طول کششی
- آزمایش سختی

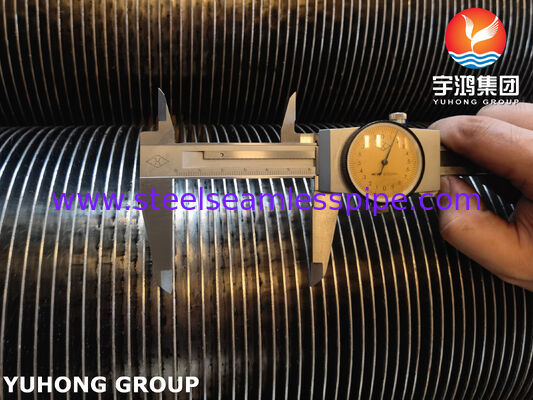

بازرسی ابعاد
پارامترهای بررسی شده عبارتند از:
- قطر بیرونی لوله
- ضخامت دیوار
- ارتفاع باله
- ارتفاع باله
- ضخامت باله
- طول کلی
- راست بودن
بازرسی کیفیت جوش
شامل:
- بازرسی بصری
- بررسی نفوذ جوش
- آزمایش قدرت اتصال باله
- بررسی کلان در صورت لزوم
آزمایش غیر مخرب (NDT)
روش های آزمایش موجود:
- آزمایش جریان گردشی
- آزمایش فوق صوتی
- آزمایش های هیدروستاتیک
- آزمایش پنوماتیک (در صورت لزوم)
بازرسی سطح
شامل:
- بررسی سطح
- بازرسی خوردگی و اکسیداسیون
- بررسی غیرفعال سازی
ASTM A269 TP321 ترکیب شیمیایی (٪)
| عنصر |
حداکثر / محدوده |
| کربن (C) |
≤0.08 |
| سیلیکون (Si) |
≤1.00 |
| منگنز (Mn) |
≤2.00 |
| فسفر (P) |
≤0.045 |
| گوگرد (S) |
≤0.030 |
| کروم (Cr) |
17.0190 |
| نیکل (Ni) |
9.0120 |
| تیتانیوم (Ti) |
5 × C min 0.70 |
| آهن (Fe) |
تعادل |
ASTM A269 TP321 خواص مکانیکی
| مالکیت |
الزامات |
| قدرت کششی |
≥515 MPa |
| قدرت بازده (0.2٪ Offset) |
≥205 MPa |
| کشش |
≥35٪ |
| سختی (معمولی) |
≤HRB 90 |
| تراکم |
تقریباً 7.9 g/cm3 |
مزایا در سیستم های بازیابی گرما
لوله های فلک دار و با فرکانس بالا جوش داده شده ASTM A269 TP321 ارائه می دهند:
- بهره وری بیشتر از بازیافت گرما
- کاهش مصرف سوخت
- استفاده بهتر از انرژی
- مقاومت قوی در برابر شوک حرارتی
- عملکرد قابل اطمینان در دمای بالا
- کاهش الزامات نگهداری
- طول عمر کار مبادله گرما
این مزایا آنها را به یک انتخاب موثر برای صنایع که به دنبال بهبود بهره وری انرژی و کاهش هزینه های عملیاتی هستند، تبدیل می کند.
چرا لوله های ASTM A269 TP321 با فرکانس بالا را انتخاب کنید؟
ما لوله های جوشکاری بالدار را مطابق با استانداردهای بین المللی با کنترل دقیق:
- ردیابی مواد اولیه
- کیفیت جوش
- دقت هندسه بالاب
- عملکرد مکانیکی
- وضعیت سطح
- روش های بازرسی نهایی
راه حل های سفارشی برای طرح های مختلف بازیابی گرما ضایعات، از جمله سیستم های خروجی با دمای بالا، دیگ های صنعتی و تجهیزات بازیابی گرما پالایشگاه در دسترس هستند.
