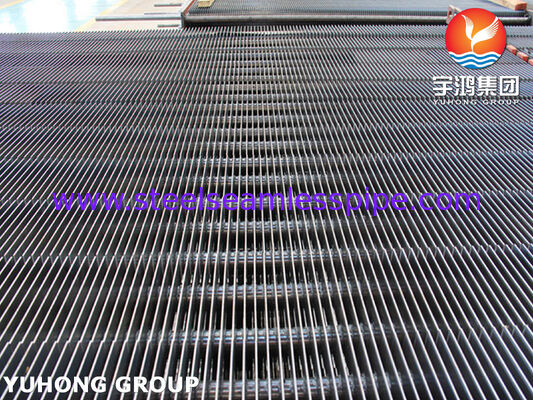

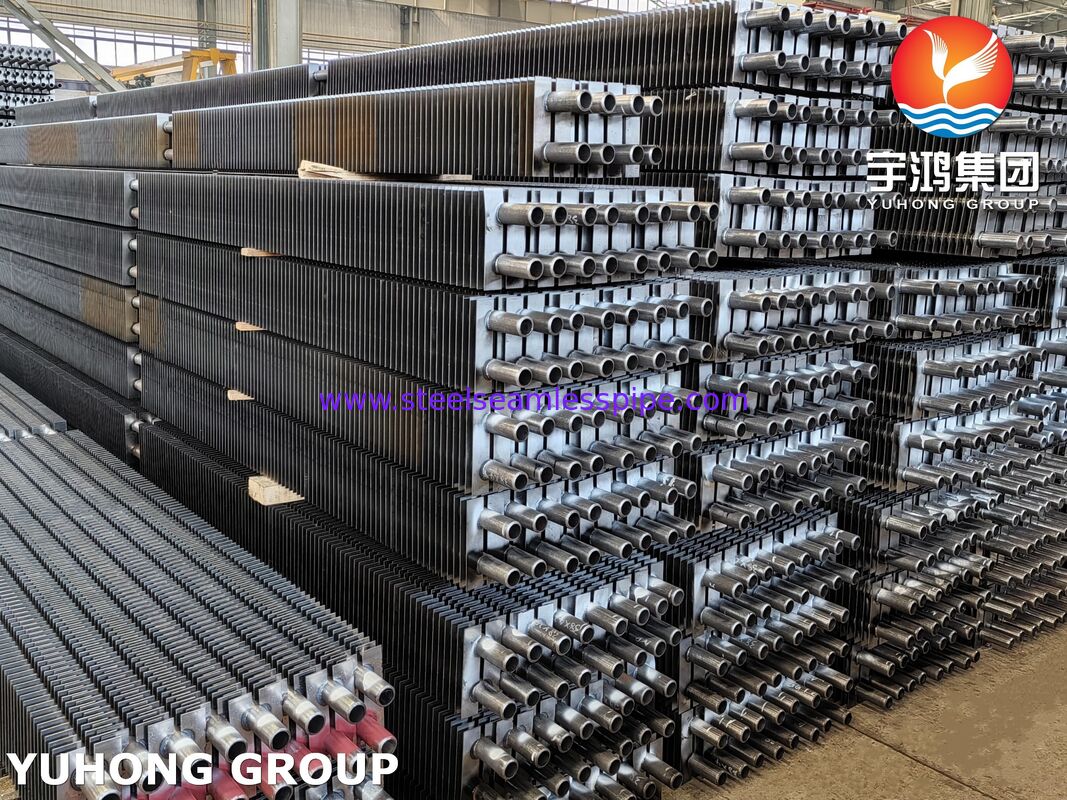

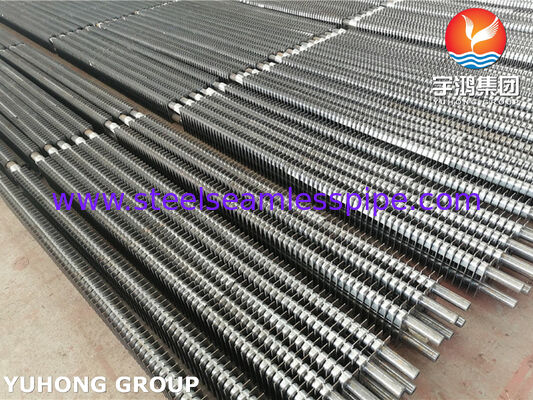

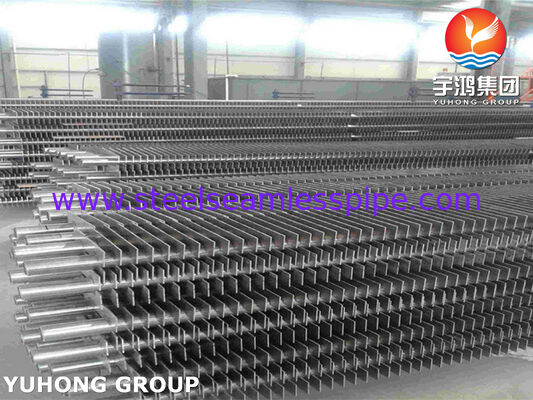

لوله های دو نفره H-type برای دیگ های بازیابی گرما ضایعات

لوله‌های پره‌دار دابل H اجزای انتقال حرارت با راندمان بالا هستند که به طور خاص برایبویلرهای بازیابی حرارت اتلافی، اکونومایزرهای صنعتی و سیستم‌های مبدل حرارتی صرفه‌جویانه در انرژیطراحی شده‌اند. این لوله‌های پره‌دار که بالوله‌های فولادی کربن بدون درز ASTM A179ساخته می‌شوند، عملکرد حرارتی عالی، قابلیت اطمینان مکانیکی و عمر طولانی را در کاربردهایی که بازیابی حرارت از گازهای خروجی حیاتی است، ارائه می‌دهند.

ساختار منحصر به فردپره دابل Hشامل دو پره مستطیلی متقارن است که بر روی دو طرف مخالف لوله پایه جوش داده شده‌اند و یک کانال جریان گاز بهینه را تشکیل می‌دهند. در مقایسه با لوله‌های ساده معمولی یا لوله‌های پره‌دار مارپیچی استاندارد، لوله‌های پره‌دار دابل H به طور قابل توجهی مساحت انتقال حرارت خارجی را افزایش می‌دهند و در عین حال تجمع خاکستر را کاهش داده و مقاومت در برابر گرفتگی در سمت گاز را بهبود می‌بخشند.

جنس ASTM A179 هدایت حرارتی عالی، قابلیت جوشکاری خوب و عملکرد مکانیکی پایدار را ارائه می‌دهد و این لوله‌ها را دربویلرهای زغال سنگی، بویلرهای گازی، بویلرهای زیست توده، نیروگاه‌های زباله‌سوز، سیستم‌های تولید برق و واحدهای بازیابی حرارت اتلافی صنعتیبه طور گسترده‌ای مورد استفاده قرار می‌دهد.

طراحی پره دابل H سطح تبادل حرارت را گسترش داده و تلاطم در جریان گاز دودکش را افزایش می‌دهد و راندمان کلی بویلر را بهبود بخشیده و مصرف سوخت را کاهش می‌دهد.

مسیر باز گاز بین پره‌های H شکل حداقل تجمع گرد و غبار را تضمین کرده و تمیز کردن را در مقایسه با ساختارهای پره متراکم آسان‌تر می‌کند و آنها را برای محیط‌های گاز خروجی کثیف مناسب می‌سازد.

پره‌ها به طور ایمن به سطح لوله ASTM A179 جوش داده شده‌اند و پایداری ساختاری بالایی را تحت چرخه حرارتی، لرزش و عملیات طولانی مدت فراهم می‌کنند.

لوله‌های پره‌دار دابل H معمولاً در موارد زیر نصب می‌شوند:

• بویلرهای بازیابی حرارت اتلافی (WHRB)
• اکونومایزرهای بویلر
• مبدل‌های حرارتی گاز به آب
• سیستم‌های بازیابی حرارت اتلافی صنعتی
• تجهیزات بازیابی حرارت نیروگاه‌ها
• سیستم‌های بازیابی حرارت اتلافی کارخانه‌های سیمان و فولاد

ASTM A179 / ASME SA179

لوله فولادی بدون درز کم کربن طراحی شده برای کاربردهای مبدل حرارتی و کندانسور.

• بانک‌های لوله اکونومایزر
• بویلرهای بازیابی حرارت اتلافی
• پیش‌گرم‌کن‌های آب تغذیه
• مبدل‌های حرارتی صنعتی

ابعاد لوله‌های پره‌دار دابل H را می‌توان بر اساس الزامات طراحی بویلر سفارشی کرد.

• 31.8 * 2.0 میلی‌متر
• 38.1 * 2.5 میلی‌متر
• 44.5 * 3.0 میلی‌متر
• 50.8 * 3.5 میلی‌متر
• 57.2 * 4.0 میلی‌متر

(ابعاد سفارشی بر اساس نقشه‌های مشتری و الزامات انتقال حرارت موجود است.)

فرآیند تولید لوله‌های پره‌دار دابل H شامل موارد زیر است:

1. بازرسی لوله بدون درز ASTM A179
2. تمیز کردن و آماده‌سازی سطح لوله
3. برش دقیق پره‌های H شکل
4. جوشکاری خودکار مقاومتی یا جوشکاری پره با کیفیت بالا
5. بازرسی ابعادی
6. عملیات سطح و تأیید نهایی کیفیت

فرآیند جوشکاری اتصال قوی بین پره‌ها و لوله‌ها را تضمین می‌کند و در عین حال هدایت حرارتی عالی را حفظ می‌کند.

ASTM A179 یک درجه فولاد کم کربن است که برای کاربردهای مبدل حرارتی بهینه شده است و قابلیت شکل‌دهی خوب و مقاومت در برابر خوردگی را در شرایط عملیاتی معمولی بویلر فراهم می‌کند.

این خواص مکانیکی استحکام کافی را برای عملیات مداوم تحت انبساط حرارتی، تغییر فشار و چرخه‌های گرمایش مکرر فراهم می‌کنند.

برای اطمینان از قابلیت اطمینان و انطباق با استانداردهای بین‌المللی مبدل حرارتی، لوله‌های پره‌دار دابل H تحت بازرسی‌های کیفی جامع قرار می‌گیرند.

• تأیید گواهینامه مواد (MTC)
• تجزیه و تحلیل ترکیب شیمیایی
• آزمایش خواص مکانیکی

• اندازه‌گیری قطر خارجی
• اندازه‌گیری ضخامت دیواره
• بازرسی صافی
• بررسی عیوب سطحی

• بازرسی ظاهر جوش پره به لوله
• تأیید استحکام جوش
• بازرسی دقت ابعادی

روش‌های تست موجود شامل موارد زیر است:

• تست جریان گردابی
• تست اولتراسونیک
• تست ذرات مغناطیسی (در صورت لزوم)
• تست نفوذ مایع (در صورت نیاز)

لوله‌های ASTM A179 برای تأیید مقاومت در برابر فشار و نشتی تحت تست هیدرولیک قرار می‌گیرند.

بازرسی نهایی شامل موارد زیر است:

• اندازه‌گیری فاصله پره‌ها
• تأیید طول لوله
• بازرسی کیفیت سطح
• بازرسی بسته‌بندی

اسناد بازرسی را می‌توان بر اساس الزامات مشتری ارائه داد، از جمله:

• گواهینامه مواد EN 10204 3.1
• گزارش‌های بازرسی
• سوابق تست
• گزارش‌های ابعادی

لوله‌های پره‌دار دابل H ساخته شده از ASTM A179 به طور گسترده‌ای در موارد زیر استفاده می‌شوند:

بازیابی انرژی از گازهای خروجی با دمای بالا برای تولید بخار یا آب فرآیند گرم.

بهبود راندمان بویلر با پیش‌گرم کردن آب تغذیه قبل از ورود به بویلر.

افزایش راندمان بازیابی انرژی در نیروگاه‌های حرارتی.

کاربرد در:

• کارخانه‌های فولاد
• کارخانه‌های سیمان
• کارخانه‌های شیمیایی
• تأسیسات پتروشیمی
• نیروگاه‌های زباله‌سوز

• ساخته شده مطابق با استانداردهای ASTM A179 / ASME SA179
• طراحی بهینه شده برای کاربردهای بازیابی حرارت اتلافی
• کیفیت جوشکاری پره به لوله بالا
• مقاومت عالی در برابر گرفتگی و تجمع گرد و غبار
• ابعاد سفارشی موجود است
• اسناد بازرسی کامل ارائه شده است
• مناسب برای عملیات صنعتی طولانی مدت

لوله‌های پره‌دار دابل H ما راه‌حلی قابل اعتماد برای بهبود راندمان بویلر و به حداکثر رساندن بازیابی انرژی از منابع حرارت اتلافی صنعتی ارائه می‌دهند.
