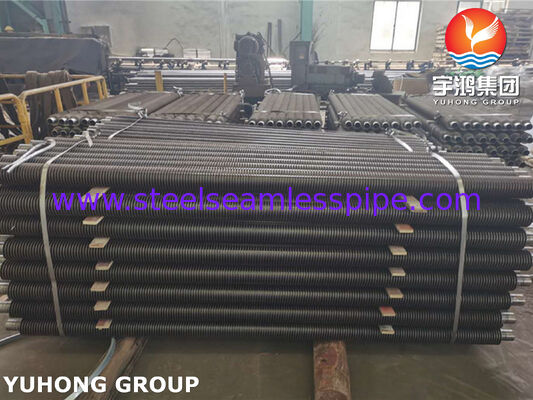

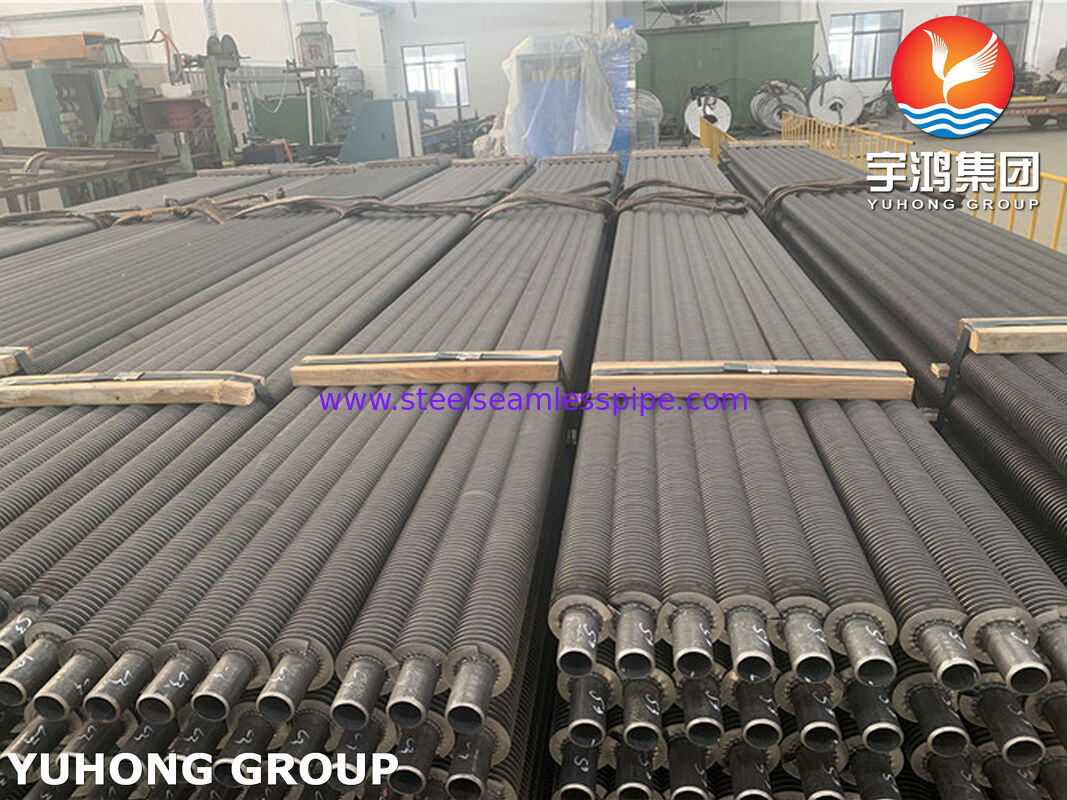

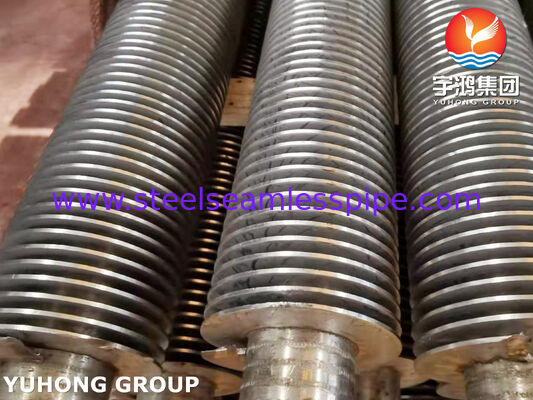

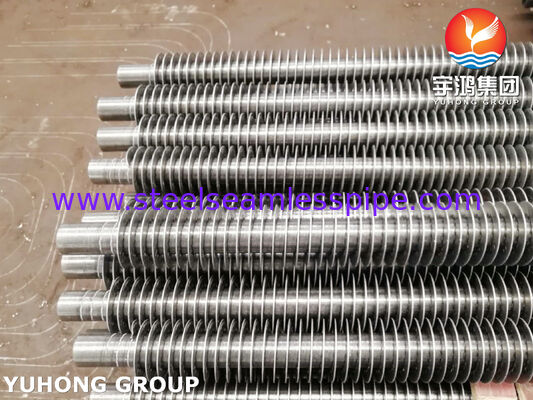

ASTM A213 TP316 لوله های حلقه دار برای دستگاه های اقتصادی
خلاصه ی محصول
لوله های ASTM A213 TP316 لوله های لوله ای دارای لوله های مارپیچی قطعات انتقال گرما با کارایی بالا هستند که برای سیستم های اقتصادی، واحدهای بازیابی گرما ضایعات، دیگ ها و مبادلات گرما صنعتی طراحی شده اند.از فولاد فولادی استنیتیک فولادی فولادیASTM A213 TP316، این لوله های بالدار با مقاومت بسیار عالی در برابر خوردگی، رسانایی حرارتی برتر و ثبات مکانیکی طولانی مدت در شرایط سخت کار ترکیب می کنند.
طراحی باله های مارپیچی به طور قابل توجهی سطح انتقال گرما خارجی را در مقایسه با لوله های ساده افزایش می دهد، بهبود بهره وری بازیابی گرما در حالی که اندازه تجهیزات و هزینه های عملیاتی را کاهش می دهد.فولاد ضد زنگ TP316 به دلیل محتوای مولیبدن (Mo) ، مقاومت بیشتری در برابر خوردگی کلرید، اکسیداسیون و محیط های با دمای بالا دارد.که این لوله ها را برای تولید برق مناسب می کند.، پردازش شیمیایی، کاربردهای گرمایش دریایی، پتروشیمی و صنعتی.
لوله های حلقه ای ASTM A213 TP316 ما مطابق با استانداردهای بین المللی دقیق، با کنترل دقیق ابعاد، عملکرد جوش قابل اعتماد،و روش های بازرسی جامع برای اطمینان از کیفیت ثابت و زندگی طولانی مدت.
ویژگی های محصول
1مقاومت در برابر خوردگی
فولاد ضد زنگ ASTM A213 TP316 حاوی مولیبدنوم است که مقاومت در برابر خوردگی حفره و شکاف را به ویژه در محیط هایی که حاوی کلریدها، اسید ها و آلاینده های صنعتی هستند، بهبود می بخشد.
2عملکرد انتقال گرما بهبود یافته
ساختار بالدار مارپیچ باعث افزایش ناحیه تبادل گرما می شود، بهبود بهره وری انتقال گرما و اجازه می دهد تا اقتصادگرها گرمای زائد بیشتری را از گاز های خروجی بازیابی کنند.
3. ثبات در دمای بالا
ماده TP316 مقاومت مکانیکی عالی و مقاومت در برابر خوردگی را در هنگام کار مستمر در دمای بالا حفظ می کند.اطمینان از عملکرد قابل اعتماد در برنامه های استفاده از دیگ و بازیابی گرما.
4. عمر طولانی
مواد خام با کیفیت بالا، فرآیندهای تولید کنترل شده و روش های دقیق بازرسی به حداقل رساندن تغییر شکل لوله، آسیب خوردگی و شکست زودرس کمک می کنند.
کاربردهای معمول
ASTM A213 TP316 لوله های حلقه دار به طور گسترده ای در:
- دستگاه های اقتصادی برای دیگ
- سیستم های بازیافت گرما
- دماهای صنعتی
- مبادلات گرما نیروگاه
- تجهیزات پردازش شیمیایی
- سیستم های گرمایش پتروشیمی
- واحدهای بازیافت گرما در پالایشگاه
- دستگاه های اقتصادی گازهای خروجی دریایی
- سیستم های مبادله گرما از فولاد ضد زنگ
محدوده اندازه استاندارد
ابعاد لوله های بالدار مارپیچ می تواند با توجه به نیازهای مشتری سفارشی شود. طیف تولید معمول در زیر ذکر شده است:
| ماده |
محدوده استاندارد |
| مواد لوله پایه |
ASTM A213 TP316 فولاد ضد زنگ |
| قطر بیرونی لوله |
15 میلی متر 76 میلی متر |
| ضخامت دیواره لوله |
1.5 میلی متر 8 میلی متر |
| طول لوله |
تا 18000 میلی متر |
| ارتفاع باله |
5 میلی متر 30 میلی متر |
| ضخامت باله |
0.3 میلی متر 1.5 میلی متر |
| ارتفاع باله |
2.0 میلی متر 10 میلی متر |
| نوع باله |
زخم مارپیچی / باله های مارپیچی |
| مواد باله |
TP316 فولاد ضد زنگ یا آلیاژ مشخص شده |
| استاندارد تولید |
ASTM A213 / مشخصات مشتری |
توجه: ابعاد خاص، پیکربندی باله ها و درمان های سطحی برای طرح های مختلف اقتصادی در دسترس هستند.
فرآیند تولید
فرآیند تولید لوله های ASTM A213 TP316 شامل:
- بازرسی مواد اولیه
لوله های فولاد ضد زنگ و نوار های بالدار برای ترکیب شیمیایی، ابعاد و کیفیت سطح بررسی می شوند.
- آماده سازی لوله
لوله ها تمیز می شوند و آماده می شوند تا اتصال مناسب بین سطح لوله و مواد بالدار را تضمین کنند.
- جوشکاری باله های مارپیچی
نوار باله به طور مداوم در اطراف لوله با استفاده از فناوری جوش کنترل شده برای دستیابی به اتصال مکانیکی قوی و عملکرد انتقال گرما پایدار پیچیده می شود.
- درمان گرما (در صورت لزوم)
درمان حرارتی می تواند با توجه به مشخصات مشتری برای بهینه سازی ساختار مواد و کاهش استرس اعمال شود.
- پوشش سطح
لوله ها بر اساس الزامات کاربرد تمیز، شیک یا درمان می شوند.
- بازرسی نهایی
هر لوله قبل از حمل از بازرسی ابعاد و آزمایش عملکردی برخوردار است.
ASTM A213 TP316 ترکیب شیمیایی
الزامات ترکیب شیمیایی فولاد ضد زنگ ASTM A213 TP316 عبارتند از:
| عنصر |
ترکیب (٪) |
| کربن (C) |
≤ 0.08 |
| سیلیکون (Si) |
≤ 0.75 |
| منگنز (Mn) |
≤ 200 |
| فسفر (P) |
≤ 0.045 |
| گوگرد (S) |
≤ 0.030 |
| کروم (Cr) |
16.0 ️ 180 |
| نیکل (Ni) |
10.0 ️ 140 |
| مولیبدن (Mo) |
2.00 ️ 300 |
| آهن (Fe) |
تعادل |
ASTM A213 TP316 خواص مکانیکی
الزامات مکانیکی معمول برای لوله های بی درهم ASTM A213 TP316:
| مالکیت |
الزامات |
| قدرت کششی |
≥ 515 MPa |
| قدرت بازده (0.2٪ Offset) |
≥205 MPa |
| کشش |
≥35٪ |
| سختی (معمولی) |
≤ 217 HB |
| تراکم |
حدود 8.0 گرم در سانتی متر |
این خواص مکانیکی قدرت، انعطاف پذیری و دوام عالی را برای کاربردهای مبادله گرما در دمای بالا فراهم می کند.
آزمایش و بازرسی کیفیت
برای اطمینان از عملکرد قابل اعتماد در محیط های سخت، لوله های ASTM A213 TP316 با باله های مارپیچی از آزمایش های جامع، از جمله:
تجزیه و تحلیل ترکیب شیمیایی
- آزمایش با طیف سنج انتشار نوری (OES)
- بررسی عناصر آلیاژ از جمله Cr، Ni و Mo
آزمایش مکانیکی
- آزمایش کشش
- آزمایش قدرت کششی
- تست طول کششی
- آزمایش سختی
آزمایش غیر مخرب (NDT)
- آزمایش هیدروستاتیک: مقاومت در برابر فشار و عملکرد بدون نشت را تضمین می کند
- آزمایش جریان گردشی: عیب های سطح و زیر سطح را تشخیص می دهد
- آزمایش فوق صوتی (UT): نقص های درونی را شناسایی می کند
- آزمایش نفوذ کننده مایع (PT): بررسی ترک های سطحی و نقص های جوش
بازرسی ابعاد
- اندازه گیری قطر بیرونی لوله
- بررسی ضخامت دیوار
- بررسی ارتفاع بالاب و ارتفاع
- بازرسی طول و راست
بازرسی کیفیت سطح
- معاینه بصری
- بازرسی کیفیت جوش
- ارزیابی تمیز بودن سطح
چرا لوله های حلقه ای ASTM A213 TP316 را انتخاب کنید؟
- از فولاد ضد خوردگی TP316 ساخته شده است
- افزایش بهره وری انتقال گرما از طریق طراحی باله های مارپیچی
- مناسب برای محیط های با دمای بالا و خوردگی
- ابعاد قابل تنظیم برای سیستم های مختلف اقتصادی
- انطباق دقیق با الزامات ASTM A213
- عملکرد قابل اطمینان با طول عمر عملیاتی طولانی
