مجموعه لوله مبدل حرارتی TEMA BEM Shell and Tube ASME SA240 فولاد ضد زنگ 316

جزئیات محصول:

محل منبع:	چین ، کره
نام تجاری:	YUHONG
گواهی:	TEMA Class R / ASME Section VIII Division 1
شماره مدل:	مبدل حرارتی پوسته و لوله عمودی TEMA نوع BEM

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 50,000 - USD 1,000,000 PER SET
جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
شرایط پرداخت:	T/T، D/P، D/A، L/C، وسترن یونیون
قابلیت ارائه:	500 مجموعه در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (348)

لوله بدون درز از جنس استنلس استیل (343)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (171)

لوله باله (745)

مبدل حرارتی (36)

لوله مبدل حرارتی (476)

بسته لوله مبادله گرما (54)

صفحه لوله مبدل حرارتی (129)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (108)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (222)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (161)

اتصالات فولادی (876)

فلنج فولادی (679)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

لوله های تبادل حرارتی:	فولاد ضد زنگ ASME SA213 / SA249 TP316 (17 Cr، 12 Ni)	بشکه پوسته:	ASME SA516 Gr 70 / فولاد کربنی
ابعاد پوسته:	شناسه: 550.00 میلی متر \| OD: 570.00 میلی متر \| ضخامت: 10 میلی متر	مشخصات لوله:	368 تعداد \| OD: 19000 میلی متر \| ضخامت: 2000 میلی متر \| طول: 3000 متر \| طرح مثلثی 30 درجه
لوله عبور / برش بافل:	4 پاس لوله \| بافل های تک بخش با برش 30٪ (فاصله 350.00 میلی متر)	تجهیزات کاربردی:	آب خنک کننده و روغن تمیز
برجسته کردن:	مبدل حرارتی فولاد ضد زنگ ASME SA240 316 , شیل و لوله مبادله گرما لوله بسته , مبدل حرارتی فولاد ضد زنگ TEMA BEM

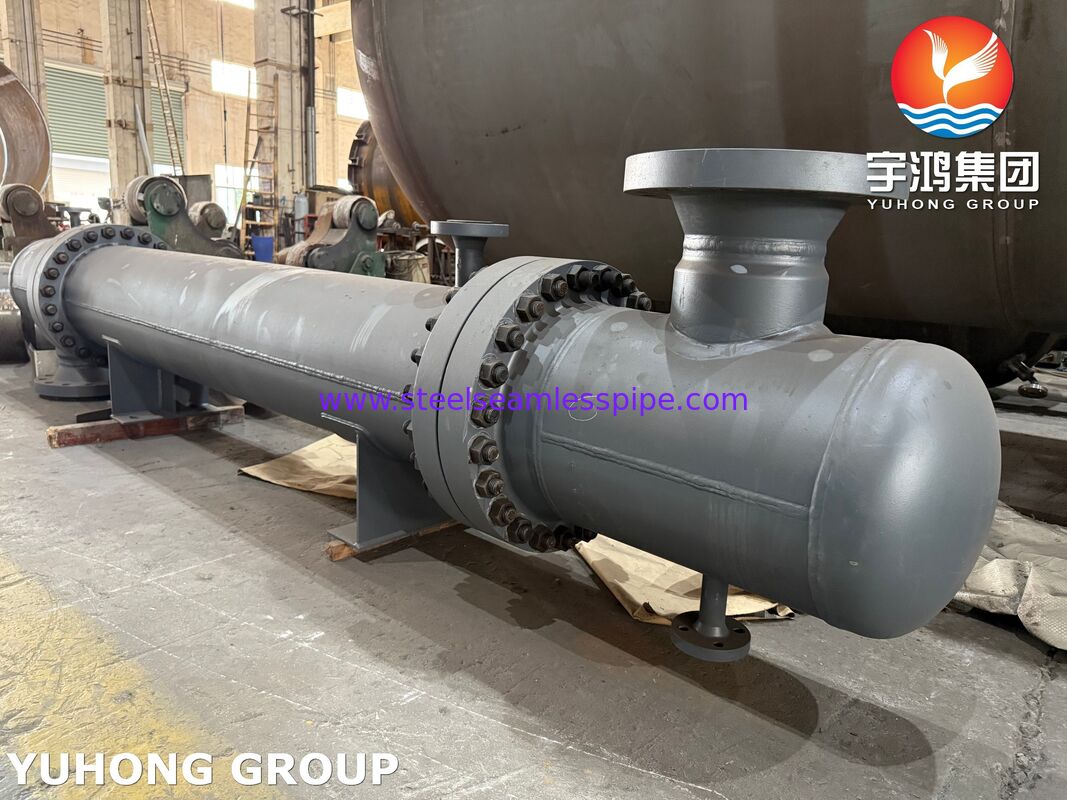

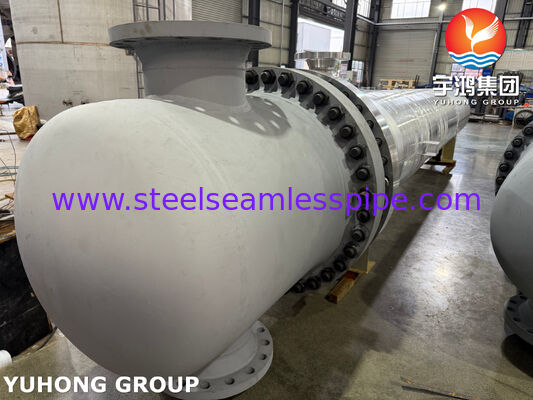

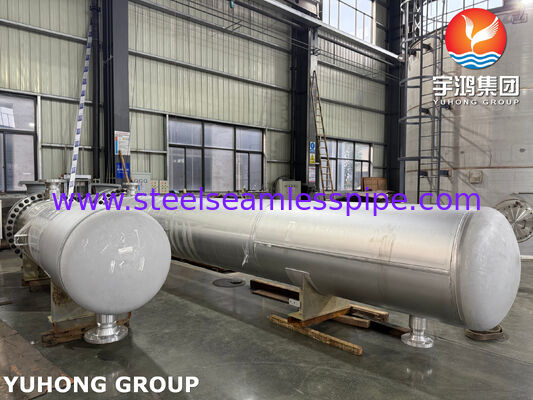

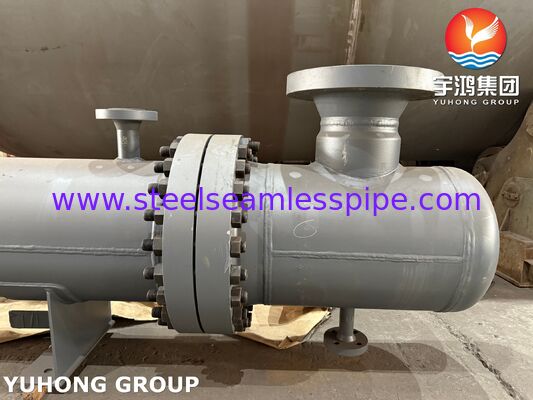

مبادل حرارتی پوسته و لوله BEM TEMA فولاد ضد زنگ ASME SA240 316

بسته لوله مبدل حرارتی فولاد ضد زنگ ASME SA240 316 طراحی شده برای عملیات خنک کننده صنعتی شامل آب خنک کننده تمیز (سمت پوسته) و روغن (سمت لوله). عملکرد انتقال حرارت، وظیفه حرارتی 130.0 کیلووات را در مساحت انتقال حرارت مؤثر 64.294 متر مربع مدیریت می کند. انطباق طراحی کاملاً مطابق با استانداردهای کلاس R TEMA برای تأسیسات صنعتی سنگین و فرآیندهای شیمیایی است.

مشخصات مواد هسته

جزء	مشخصات مواد / استاندارد ساخت	پارامترهای کلیدی
لوله های تبادل حرارت	فولاد ضد زنگ ASME SA213 / SA249 TP316 (17 کروم، 12 نیکل)	368 عدد، قطر خارجی 19.000 میلی متر، ضخامت 2.000 میلی متر، طول 3.000 متر
بدنه پوسته	فولاد کربن ASME SA516 گرید 70 / فولاد کربن	قطر داخلی 550.00 میلی متر، قطر خارجی 570.00 میلی متر، ضخامت 10 میلی متر، 1.000 میلی متر تلرانس خوردگی
صفحه لوله	فولاد کربن ASME SA516 گرید 70 / روکش فولاد ضد زنگ SA240 316	صفحات لوله ثابت، اتصالات لوله به صفحه لوله بدون شیار و منبسط شده
اتصال انبساط / دستگاه جریان	اتصال انبساط ورودی نازل نوع Rho-V2	مقدار ورودی Rho-V2 محاسبه شده: 775.41 متر مربع
بافل ها و میله های اتصال	بافل های فولاد کربن با میله های اتصال فولاد ضد زنگ	تک قطعه ای، برش قطر 30%، فاصله گام 350.00 میلی متر، 6 میله اتصال، 3 میله آب بندی مسیر عبور
واشرها	واشرهای فلزی مارپیچ (SS316 با فیلر گرافیت/PTFE)	بر روی سطوح آب بندی سمت پوسته و سمت لوله طبق الزامات کلاس R TEMA اعمال شده است
نازل ها	فولاد کربن / فلنج های ASME B16.5	ورودی/خروجی پوسته: قطر خارجی 86.35 میلی متر (قطر داخلی اسمی 80.00 میلی متر)؛ ورودی/خروجی لوله: قطر خارجی 104.76 میلی متر (قطر داخلی اسمی 100.00 میلی متر)

صنایع دستی فنی هسته

ساخت انبساط لوله: انتهای لوله تحت انبساط مکانیکی در سوراخ های صفحه لوله بدون شیار تحت گشتاور کنترل شده قرار می گیرند تا فشار طراحی سمت لوله 1,000.00 کیلو پاسکال را تحمل کنند.
کنترل جریان و بای پس: دارای 8 گذرگاه متقاطع با بافل های تک قطعه ای با فاصله 350.00 میلی متر، همراه با 3 میله آب بندی مسیر عبور برای تنظیم کسرهای جریان متقاطع داخلی.
مدیریت تنش حرارتی: یک جزء انبساط مهندسی شده Rho-V2 در ورودی پوسته برای جذب انبساط حرارتی تفاضلی بین مواد پوسته فولاد کربن و لوله های فولاد ضد زنگ SA240 TP316 ادغام می کند.
تأیید افت فشار: افت فشار عملیاتی 1.358 کیلو پاسکال در سمت پوسته (آب با سرعت 15,887 کیلوگرم بر ساعت) و 26.041 کیلو پاسکال در سمت لوله (روغن با سرعت 29,200 کیلوگرم بر ساعت) در برابر حدود مجاز 50.00 کیلو پاسکال اندازه گیری می شود.
توزیع الگوی لوله: 368 لوله ساده در چیدمان مثلثی 30 درجه (گام 25.000 میلی متر، نسبت گام 1.3158) قرار گرفته اند که به 4 گذرگاه لوله تقسیم می شوند (گذر 1: 99، گذر 2: 99، گذر 3: 85، گذر 4: 85).

مشخصات QA/QC

تست فشار هیدروستاتیک: سمت پوسته در 1.5 برابر فشار طراحی تست شده است (تست هیدروستاتیک در 750.00 کیلو پاسکال تأیید شده است)؛ سمت لوله در 1.5 برابر فشار طراحی تست هیدروستاتیک شده است (تست هیدروستاتیک در 1,500.00 کیلو پاسکال تأیید شده است).
بازرسی غیر مخرب (NDE): 100% تست رادیوگرافی (RT) بر روی جوش های طولی و محیطی پوسته؛ تست مایع نافذ (PT) بر روی جوش های سطح صفحه لوله و اتصالات نازل.
گواهینامه مواد: گواهینامه های تست آسیاب (MTC) مطابق با EN 10204 3.1 برای تمام مواد خام نگهدارنده فشار ASME SA213/SA249 TP316 و SA516 گرید 70 ارائه شده است.
کنترل تلرانس ابعادی: پاکسازی ساخت و ساز کاملاً مطابق با استانداردهای کلاس R TEMA برای قطر داخلی پوسته، پاکسازی بافل به پوسته و هم ترازی پروجکشن نازل است.

حمل و نقل و پشتیبانی

نصب و بارگیری سازه ای: با 4 پایه پشتیبانی جانبی (عرض 435 میلی متر، فاصله 228 میلی متر) برای نصب طرح عمودی ادغام شده است.
بسته بندی صادراتی: بسته بندی جعبه چوبی حمل و نقل اقیانوسی سنگین با کیسه خلاء مانع رطوبت و پوشش ضد خوردگی اعمال شده بر روی سطوح خارجی فولاد کربن.
انطباق گمرکی: بسته اسناد حمل و نقل شامل فاکتور تجاری، لیست بسته بندی، گواهی مبدأ (CO / فرم E)، MTC EN 10204 3.1 و گزارش های بازرسی شخص ثالث (TPI) (مطابق با SGS / BV / TÜV) است.
خلاصه ابعادی برای حمل و نقل: ارتفاع کل تجهیزات 3,814 میلی متر، حداکثر قطر خارجی در فلنج ها 570 میلی متر، وزن خشک 1,760.2 کیلوگرم، وزن استخراج بسته 1,053.8 کیلوگرم.
