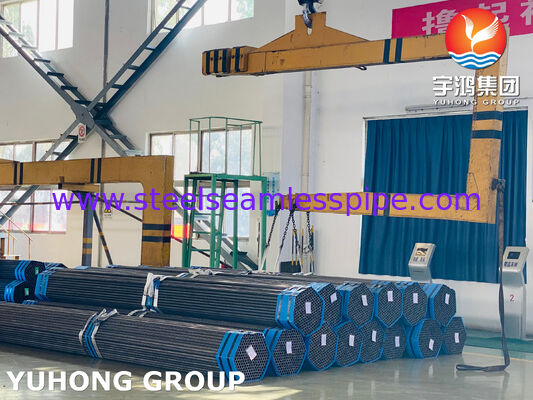

لوله های فولادی بی سیم 12Cr1MoVG (12Х1МФ) TU 14-3Р-55-2001، GB/T 5310 برای کتل های فشار بالا و لوله های پوستی مبادله گرما
شرکت Yuhong Group Co. Ltd.این شرکت در تولید قطعات برای تجهیزات مبادله گرما، از جمله لوله ها، لوله های U-shaped، لوله های ریخته شده، تخته های لوله ای، دیوارها و دریچه ها تخصص دارد.در خط مواد تحویل داده شده لوله های بی سیم از فولاد 12Cr1MoVGتولید شده با توجه به دو استاندارد: TU 14-3R-55-2001 و GB/T 5310-2023. این محصول برای کار در شرایط دما و فشار بالا طراحی شده و در ساخت و ساز استفاده می شود.مدرن سازی و تعمیر دستگاه های دیگ، بخار گرم کن و لوله های فشار بالا.
شرح محصول
GB/T 5310-2023 ?? گاسستاندارت جمهوری خلق چین، که مقررات آن را تنظیم می کندلوله های فولادی بی سیم برای قوطل های فشار بالا، از 1 آوریل 2024 به اجرا در می آید.
برچسب فولاد 12Cr1MoVG √ فولاد مقاوم در حرارت با کروم، مولیبدن و وانادیومماده دارای ساختار پایدار از نوع فریت و پرلیت است.، که اطمینان از دوام طولانی مدت بالا را فراهم می کند (حد دوام در 580 °C حداقل 75 MPa در 100000 ساعت است) و مقاومت در برابر جوش تا 580-600 °C در هوا.که توسط وانادیوم شکل می گیرد، به طور قابل ملاحظه ای کوگولاسیون فاز کربیدی را در فرآیند بهره برداری کند می کند، که باعث افزایش مقاومت در حرکت می شود.
حروف G در برچسب فولاد نشان دهنده تعلق به گروه مواد مورد استفاده برای ساخت عناصر کتل تحت فشار است.اين مارکيровка با استانداردهاي دولتي چين مطابقت داره، از جمله GB/T 5310، و به نقل از پینین (guōlú guǎn، کیت.
بررسي مقايسه
ترکیب شیمیایی، سهم توده ای،٪
| عنصر |
12Х1МФ (TU 14-3Р-55-2001) |
12Cr1MoVG (GB/T 5310-2023) |
| کربن (C) | 0،10 015 | 0،08 015 |
| کریمیوم (Si) | 0،17 037 | 0،17 037 |
| مارگнец (Mn) | 0،40 ¢ 070 | 0،40 ¢ 070 |
| Хром (Cr) | 0،90 ¢ 1،20 | 0،90 ¢ 1،20 |
| ملبدن (مو) | 0،25 ¢ 035 | 0،25 ¢ 035 |
| وانادی (V) | 0،15 030 | 0،15 030 |
| فوسفور (P) | ≤ 0025 | ≤ 0025 |
| سیرا S | ≤ 0025 | ≤ 0010 |
| نیکل (نی) | ≤ 025 | ️ |
| مِد (Cu) | ≤ 020 | ️ |
کليدي: ترکیب شیمیایی فولاد های 12Cr1MoVG و 12Х1МФ عملاً یکسان است. تفاوت کلیدی:025 درصد از، که باعث می شود خالصیت فلز بر روی شامل سولفید افزایش یابد و جوش پذیری را بهبود بخشد. در عین حال، علیرغم عدم وجود در GB / T 5310 محدودیت های مستقیم بر روی نیکل و مس،فن آوری های مدرن آبپاش و فرآوری بدون پکیج در شرکت های چینی اجازه می دهد تا محتوای آنها را در سطح ≤ 0 به طور پایدار حفظ کند،15٪، که مطابق با الزامات تو 14-3R-55-2001 است.
خواص مکانیکی
برای GB/ 5310-2023 12Cr1MoV:
حد دوام(Rm):۴۷۰-۶۴۰ مپا
محدوده جریان(Rلیا Rp0.2):نه کمتر از 255 مپای
در طول زمان(الف):نه کمتر از 21% (برای نمونه های طولی), 19% (برای نمونه های متقاطع)
امتحان به ضربه(KV2):کمتر از ۴۰ ساعت (برای نمونه های طولی), 27 d (برای نمونه های متقاطع)
قدرت:135 - 195 HBW، 140 - 205 HV
برای تو 14-3Р-55-2001 12Х1МФ:
حد دوام(σв):441 - 637 مپای
محدوده جریان(σ0,2):کمتر از 274
در طول زمان(δ5):نه کمتر از 21% (برای نمونه های طولی), 19% (برای نمونه های متقاطع)
امتحان به ضربه(KCU):نه کمتر از 59 دج/سم2برای نمونه های طولی), 49 دج/سم2 ((برای نمونه های متقاطع)
قدرت:در تو 14-3Р-55-2001 سختي فولاد 12Х1МФ نرمال نشده است
يادداشت:
- Rm = σв = Fmax / A0 ؛ Rp0.2 = σ0,2 ؛ A = δ5 = (Lu − L0) / L0 * 100٪ ؛
- مقادیر KV2 و KCU را نمی توان بر اساس فرمول عمومی دوباره محاسبه کرد: آزمایشات بر روی نمونه های مختلف انجام می شود، بنابراین شاخص ها باید به صورت جداگانه مقایسه شوند.
حوزه های کاربرد
لوله های 12Cr1MoV (12Х1МФ) در صنایع و حوزه های زیر استفاده می شوند:
- برق و انرژی: بخارگرمکن ها، بخارگرمکن های میانگین، اکانومایزرها، کلکتورها و لوله های اصلی قوطل های بخار تحت فشار و فوق فشار؛
- صنعت نفت و شيمي: لوله های کوره های کریکنگ، لوله های با دمای بالا، مبادلات گرما
- کتری های صنعتیلوله هاي فشار بالا و قطعات آن
- تجهیزات برای تولید کود و فرآوری نفتلوله های فشار بالا و محیط های دمای بالا.
محدوده دمای کار از 450 تا 580 درجه سانتیگراد است.
سوالات متداول (FAQ)
سوال: حداکثر دمای کار برای لوله های 12Cr1MoV چقدره؟
حداکثر دمای توصیه شده دیوار 580 درجه سانتیگراد است. افزایش زمان کوتاه مجاز است، اما کار طولانی مدت بالاتر از این آستانه بهره وری را تسریع می کند و منابع را کاهش می دهد.
سوال: آیا بعد از جوشکاری نیاز به پردازش حرارتی هست؟
بله، پس از جوش، باید در 720-760 درجه سانتی گراد برای کاهش تنش های جوشکاری، از بین برود. کنترل سرعت خنک شدن در محدوده 400-500 درجه سانتی گراد برای جلوگیری از شکنندگی ضروری است.
سوال: چه گواهیاتی ارائه می کنید؟
ما لوله ها را بر اساس تو 14-3R-55-2001 و GB/T 5310-2023 عرضه می کنیم.ما بازرسي شخص ثالث را با صدور گواهينامه 3 قبول مي کنيم.2. مي تونه طبق درخواست شما سازمانده بشه
