مبادله گرما پیش گرم کننده HP-HT ASME Section VIII Div. 1 TEMA مبادله گرما

جزئیات محصول:

محل منبع:	چین ، کره
نام تجاری:	YUHONG
گواهی:	ASME Sec. VIII Div. 1 / TEMA Class R/C
شماره مدل:	مبدل حرارتی پوسته و لوله / مبدل حرارتی TEMA

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 50,000 - USD 1,000,000 PER SET
جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
شرایط پرداخت:	T/T، D/P، D/A، L/C، وسترن یونیون
قابلیت ارائه:	500 مجموعه در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (350)

لوله بدون درز از جنس استنلس استیل (345)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (172)

لوله باله (748)

مبدل حرارتی (41)

لوله مبدل حرارتی (478)

بسته لوله مبادله گرما (55)

صفحه لوله مبدل حرارتی (130)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (109)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (223)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (163)

اتصالات فولادی (880)

فلنج فولادی (682)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

استاندارد محاسبه طراحی و مقاومت:	بخش ASME بخش هشتم 1 / R/C کلاس TEMA	مواد پوسته:	صفحه فولادی کربنی مخزن تحت فشار SA-516 Grade 70
مواد ورق لوله:	آهنگری SA-350 LF2 کلاس 1 با روکش جوش فولادی ضد زنگ 316L	مواد لوله:	لوله های فولادی ضد زنگ SA-213 TP316L
مواد نازل:	لوله فولادی کربن بدون درز SA-106 درجه B	بافل / مواد پشتیبانی:	SA-240 Type 316L / SA-193 Grade B7
برجسته کردن:	مبادله گرما پیش گرم کننده HP-HT , مبادله گرما بخش VIII ASME , بسته لوله های بالدار TEMA

مبادل حرارتی پیش گرمکن HP-HT با لوله های پره دار ASME Section VIII Div. 1 TEMA

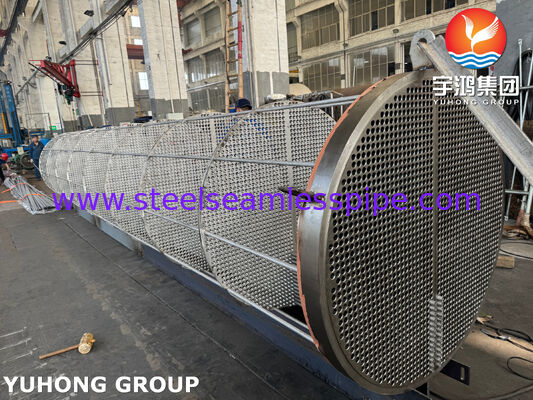

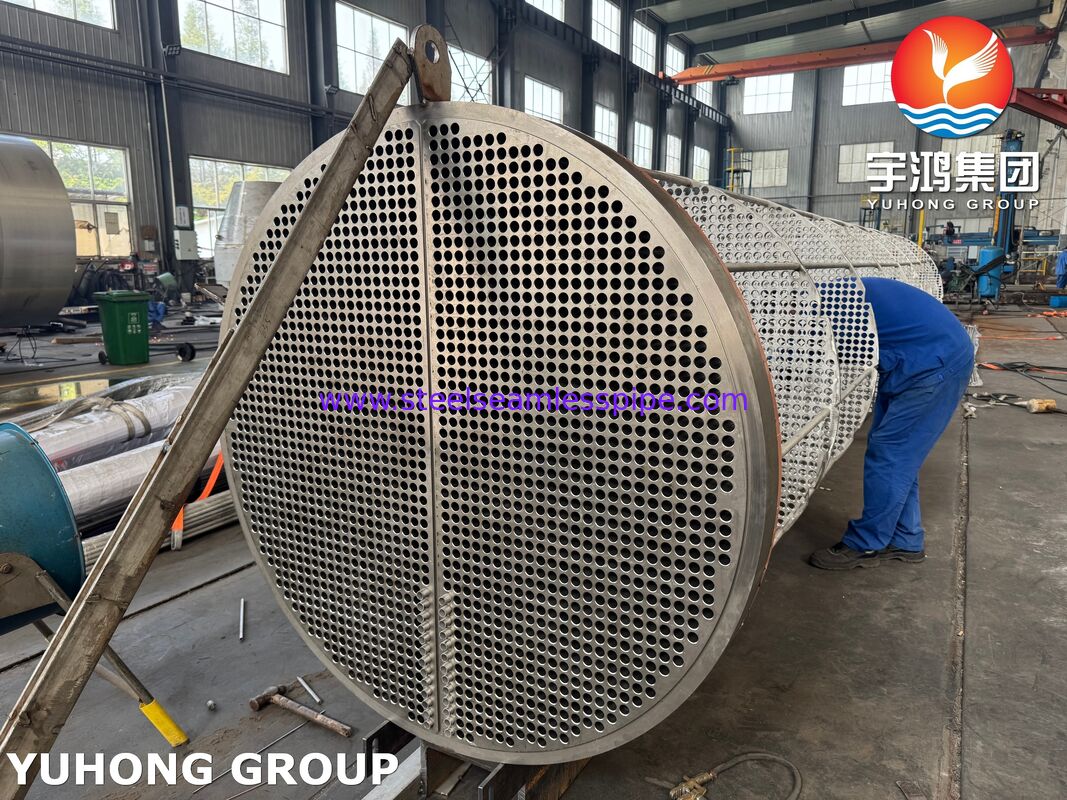

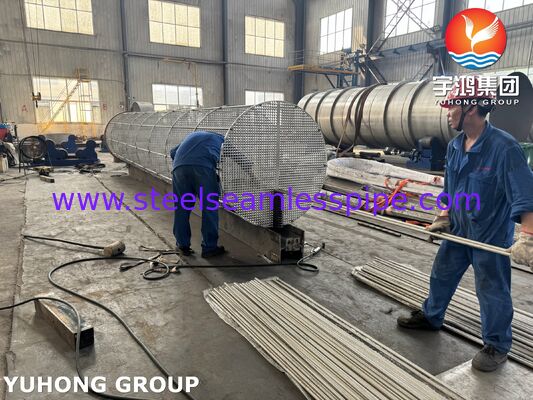

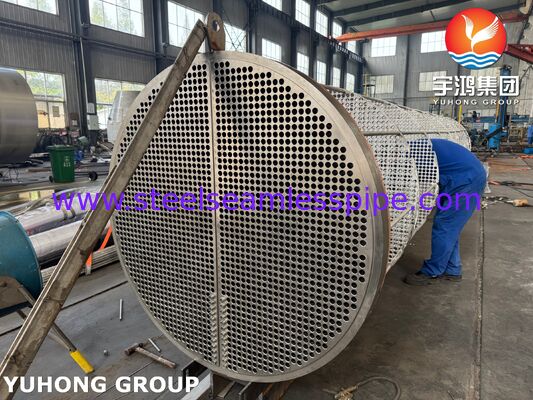

بسته لوله مبدل حرارتی YUHONG یک مبدل حرارتی پوسته و لوله پیش گرمکن صنعتی با فشار بالا و دمای بالا (HP-HT) است که برای تاسیسات تولید برق زمین گرمایی ساخته شده است. این واحد شامل یک بسته لوله پره دار مهندسی شده دقیق در داخل یک پوسته مخزن تحت فشار با دیواره ضخیم است که کاملاً مطابق با قوانین ASME Boiler and Pressure Vessel Code Section VIII, Division 1 ساخته شده است. این واحد به عنوان یک واحد انتقال حرارت اولیه بین حلقه های بخار و چرخه های سیال کاری در عملیات نیروگاه زمین گرمایی دوتایی عمل می کند.

3.2 اجزای کلیدی و مشخصات مواد

قطعه جزء	درجه مواد / مشخصات استاندارد	کد مواد ASME / ASTM
پوسته فشار	ورق فولاد کربن مخزن تحت فشار SA-516 درجه 70	ASME SA-516 / ASTM A516
لوله های انتقال حرارت	لوله های فولاد ضد زنگ بدون درز SA-213 TP316L	ASME SA-213 / ASTM A213
مونتاژ بسته لوله	بسته لوله پره دار با راندمان بالا (پره یکپارچه/اکسترود شده)	ASME Sec. II Part A
صفحه لوله ثابت	فورجینگ SA-350 LF2 کلاس 1 با روکش جوش فولاد ضد زنگ 316L	ASME SA-350 / SA-240
پوشش کانال / فلنج های پوسته	فولاد کربن فورج شده SA-350 LF2 کلاس 1 / SA-105	ASME SA-350 / SA-105
بافل ها و میله های اتصال	SA-240 نوع 316L / SA-193 درجه B7	ASME SA-240 / SA-193
نازل ها و لوله های اتصال	لوله فولاد کربن بدون درز SA-106 درجه B	ASME SA-106 / ASTM A106
پیچ و مهره ها و استدها	استدهای SA-193 درجه B7 با مهره های شش گوش سنگین SA-194 درجه 2H	ASME SA-193 / SA-194

3.3 ویژگی های فنی و ساخت اصلی

ساخت با مهر و موم کد ASME: محاسبات طراحی مکانیکی و سازه ای کاملاً مطابق با ASME Section VIII, Division 1 و استانداردهای مکانیکی مبدل حرارتی TEMA استاندارد است.
رابط صفحه لوله روکش دار: با حداقل ضخامت 3.0 میلی متر روکش جوش فولاد ضد زنگ SA-240 TP316L در سراسر سطح فورجینگ SA-350 LF2 در معرض رسانه های فرآیند خورنده قرار گرفته است.
اتصالات دقیق لوله به صفحه لوله: لوله ها با استفاده از فرآیندهای GTAW خودکار مطابق با رویه های جوشکاری ASME Section IX منبسط و جوش داده می شوند.
ساختار پشتیبانی سنگین: پشتیبانی های زین یکپارچه مهندسی شده برای بارهای لرزه ای، بارهای باد و نیروهای انبساط حرارتی در طول چرخه های عملیاتی.

3.4 مشخصات تضمین کیفیت و آزمایش

بازرسی غیر مخرب (NDE): 100% تست رادیوگرافی کامل (RT-1) بر روی تمام جوش های لب به لب طولی و محیطی طبق ASME Sec. VIII Div. 1.
بازرسی عیوب سطحی: تست نفوذ مایع (PT) بر روی تمام روکش های فولاد ضد زنگ، جوش های استحکام لوله به صفحه لوله و جوش های اتصال نازل.
تست فشار هیدرواستاتیک: تست فشار هیدرواستاتیک در سمت پوسته و سمت لوله در کارخانه در 1.3 برابر حداکثر فشار کاری مجاز (MAWP) برای حداقل مدت 60 دقیقه انجام می شود.
شناسایی مواد مثبت (PMI): 100% تأیید PMI بر روی تمام مواد خام آلیاژی، اجزای نگهدارنده فشار و فلزات پرکننده قبل از مونتاژ.
کنترل ابعادی و صافی: صافی صفحه لوله تأیید شده با لیزر و تراز بودن جهت فلنج نازل مطابق با تلرانس های TEMA Class R.

3.5 لجستیک بین المللی و پشتیبانی بازار

بسته بندی صادراتی: پاکسازی نیتروژن داخلی مهر و موم شده (فشار مثبت 0.5 بار) با شارژهای رطوبت گیر، محافظت شده توسط پایه های اسکید فولادی سنگین و بسته بندی فویل خلاء دریایی.
اسناد انطباق بین المللی: همراه با گزارش داده سازنده (فرم U-1A)، گواهینامه های تست مواد (EN 10204 نوع 3.1)، گزارش های NDE و نمودارهای تست هیدرواستاتیک تحویل داده می شود.
مجوزهای نظارتی منطقه ای: پیش گواهی شده برای SONCAP (گواهی محصول نیجریه)، انطباق فرم M، و استانداردهای ترخیص گمرکی خاورمیانه / شمال آفریقا (MENA).
