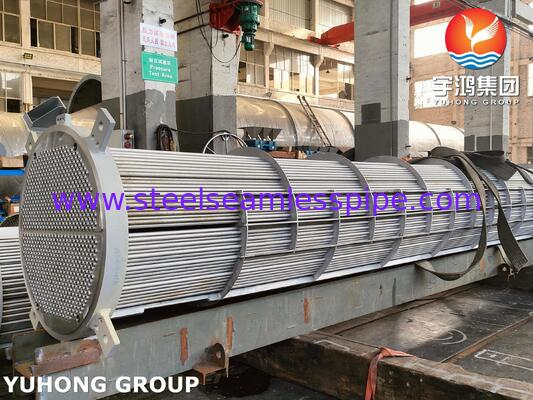

لوله مبادله گرما ضد خوردگی فولاد ضد زنگ با لوله باله سفارشی و لوله بدون درز

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG GROUP
گواهی:	ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	NEGOTIATE
جزئیات بسته بندی:	کیسه بافته ضد آب
زمان تحویل:	80-150 روز
شرایط پرداخت:	T/T، L/C
قابلیت ارائه:	500 تن

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (350)

لوله بدون درز از جنس استنلس استیل (347)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (173)

لوله باله (752)

مبدل حرارتی (43)

لوله مبدل حرارتی (480)

بسته لوله مبادله گرما (57)

صفحه لوله مبدل حرارتی (132)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (136)

آلیاژ نیکل لوله (275)

لوله آلیاژ نیکل (110)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (226)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (163)

اتصالات فولادی (884)

فلنج فولادی (683)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

گزینه های مواد:	فولادهای زنگ نزن آستنیتی، فولادهای دوبلکس و سوپر دوبلکس، آلیاژهای تخصصی	انواع باندل لوله:	دسته‌های لوله U قابل جابجایی، دسته‌های لوله سر شناور، دسته لوله‌های ثابت، مجموعه‌های هسته پره‌دار هو
زبری سطح:	Ra≤0.8	فشار کاری:	بیش از 15 مگاپاسکال
طرح بندی لوله:	90 درجه یا 45 درجه مربع، 30 درجه مثلثی	مقاومت حفره ای:	PREN ≥ 35 (دوبلکس 2205)، PREN ≈ 25 (316 لیتر)
عملیات حرارتی:	محلول آنیلینگ برای U-Bends	روش های بازرسی:	تست فشار هیدرواستاتیک، تست جریان گردابی، شناسایی مثبت مواد، تست رادیوگرافی، تست نفوذ مایع
برجسته کردن:	بسته لوله مبادله گرما مقاوم به خوردگی , بسته نرم افزاری مبدل حرارتی لوله Fin Tube , بسته نرم افزاری مبدل حرارتی لوله بدون درز

بسته مبدل حرارتی فولاد ضد زنگ مقاوم در برابر خوردگی

مرور کلی محصول

گروه Yuhong Co., Ltd. یک تولید کننده یکپارچه لوله های خام درجه بالا، اجزای تجهیزات فشار و هسته های حرارتی جایگزین مستقیم است. ما سفارشی طراحی و تولید می کنیممونتاژها، هسته های لوله مستقیم/خمیده، سطح گستردهماژول ها و فورج سنگینصفحات مهندسی شده به طور خاص برای وظایف خورنده شیمیایی، پتروشیمی و تولید برق.

فعالیت کارخانه های لوله بدون درز مستقیم خودمان به گروه Yuhong اجازه می دهد تا متالورژی مواد خام، تلرانس قطر خارجی (OD) و زبری سطح را از سوراخ کردن شمش تا مونتاژ نهایی بسته کنترل کند. علاوه بر عملکرد بالاپردازش شیمیایی و کود:موجودی مواد ما شامللوله مبدل حرارتی,فولاد ضد زنگ فورج سنگین (316L, 2205)، سوراخ کاری CNC با شیارهای دندانه دار دوگانه, ورابط حرارتی اصلی را تشکیل می دهد؛ با حداقل تغییر ضخامت دیواره طراحی شده است تا از نقاط داغ جلوگیری شود.گزینه ها. ما فرآیند کامل را می سازیمظروف فشار و جایگزین های هسته مستقل ساخته شده مطابق با استانداردهای TEMA، ASME Section VIII Division 1 و API 660.

طبقه بندی محصولات و گزینه های مواد

ما هسته های جایگزین حرارتی را برای مطابقت با مشخصات مکانیکی OEM یا دینامیک سیال سفارشی در پیکربندی های استاندارد TEMA تولید می کنیم:

بسته های لوله U قابل جدا شدن (TEMA U):ویژگی های آرایه های لوله مبدل حرارتی خم شده U که به صورت سرد شکل گرفته اند و به یک صفحه لوله متصل شده اند. این ساختار انبساط حرارتی دیفرانسیل بین پوسته و لوله ها را بدون ایجاد تنش چرخه‌ای در اتصالات لوله تطبیق می دهد.پالایش پتروشیمی:ساخته شده با یک صفحه لوله مبدل حرارتی ثابت و یک پوشش سر شناور داخلی، که امکان جداسازی کامل بسته را برای تمیز کردن هیدرو-بلاستی مکانیکی رسوبات تهاجمی سمت پوسته فراهم می کند.
بسته های لوله صفحه لوله ثابت (TEMA E/F):مونتاژهای دو صفحه لوله صلب مناسب برای سیالات فرآیندی تمیز یا محیط های عملیاتی با گرادیان های حرارتی حداقل.ادغام ماژول های لوله پره دار با چگالی بالا (آستین آلومینیومی اکسترود شده، پای L، یا پره G جاسازی شده) بر روی لوله های پایه فولاد ضد زنگ برای اطمینان از عملکرد انتقال حرارت در خنک کننده های هوای محیط.
گزینه های مواد برای شرایط عملیاتی خورنده و شدید:فولادهای ضد زنگ آستنیتی:
304/304L (UNS S30400/S30403) و 316/316L (UNS S31600/S31603) برای مقاومت عمومی در برابر اسید و جابجایی مواد شیمیایی آلی.فولادهای دوفازی و فوق دوفازی:آلیاژهای تخصصی:

لوله آلیاژ نیکل (Inconel 625, Hastelloy C276, Monel 400)، گرید های لوله کوره آلیاژی ASTM A213 و لوله آلیاژ مس (CuNi 90/10, CuNi 70/30) برای محیط های دریایی شدید.

اجزای بسته لوله و عملکردهاجزء هسته
مشخصات و ساخت جزءنقش فنی در واحدهای مبدل حرارتی
صفحه لوله مبدل حرارتی فولاد ضد زنگ فورج سنگین (316L, 2205)، سوراخ کاری CNC با شیارهای دندانه دار دوگانهبه عنوان مرز فشار اصلی بین جریان های پوسته و لوله عمل می کند و در عین حال انتهای لوله ها را در جای خود نگه می دارد.لوله مبدل حرارتیبدون درز کشیده شده سرد، کم پره، یا خم شده U آرایه های لوله بدون درز فولاد ضد زنگرابط حرارتی اصلی را تشکیل می دهد؛ با حداقل تغییر ضخامت دیواره طراحی شده است تا از نقاط داغ جلوگیری شود.بافل های قطعه ای

بافل های قطعه ای تکی/دوتایی یا بافل های میله ای در فولاد ضد زنگ

جریان سمت پوسته را در سراسر بسته لوله مبدل حرارتی هدایت می کند تا سرعت را بهینه کرده و از لرزش جلوگیری کند.	میله های اتصال و فاصله دهنده ها	میله های رزوه دار فولاد ضد زنگ سنگین با فاصله دهنده های آستین دقیق
هم ترازی طولی صفحات بافل را حفظ می کند و یکپارچگی ساختاری را در طول درج بسته تضمین می کند.	بافل های برخورد	صفحات سایش ضخیم فولاد ضد زنگ نصب شده در زیر نازل های پوسته
پالایش پتروشیمی:	نکات برجسته فنی و استانداردهای کنترل کیفیتپردازش شیمیایی و کود:	تولید موجودی لوله بدون درز فولاد ضد زنگ در داخل، تلرانس های ابعادی دقیق، اندازه دانه کنترل شده و زبری سطح پایین (Ra≤0.8) را در هر لوله مبدل حرارتی تضمین می کند.
انبساط دقیق و یکپارچگی جوش:	انبساط خودکار کنترل شده با گشتاور همراه با جوشکاری استحکام TIG مداری یا جوشکاری آب بندی در شیارهای صفحه لوله دندانه دار، از نشت اتصالات در فشارهای کاری بیش از 15 مگاپاسکال جلوگیری می کند.	عملیات حرارتی محلول برای خم های U:پروتکل های سختگیرانه NDT:
روش های بازرسی شامل تست فشار هیدرواستاتیک، تست جریان گردابی (ET) بر روی لوله ها، شناسایی مواد مثبت (PMI)، تست رادیوگرافی (RT) بر روی جوش های فشار و تست نفوذ مایع (PT) است.	دستورالعمل های مهندسی: دانش ضروری برای انتخاب هسته	عدد معادل مقاومت در برابر حفره زایی (PREN):
برای کاربردهای آب دریا یا کلراید، انتخاب مواد با مقادیر PREN کافی حیاتی است (PREN = %Cr + 3.3%Mo + 16%N). دوفازی 2205 (PREN ≥ 35) مقاومت حفره زایی برتر از 316L (PREN ≈ 25) در حلقه های سیال فرآیندی آب شور را فراهم می کند.	کاهش خوردگی شکاف در اتصالات صفحه لوله:	در محیط های شیمیایی تهاجمی، انبساط مکانیکی لوله به تنهایی می تواند شکاف های میکروسکوپی بین قطر خارجی لوله و سوراخ صفحه لوله باقی بگذارد. مشخص کردن جوشکاری مداری با نفوذ کامل، محل های شکاف را که خوردگی موضعی در آن آغاز می شود، از بین می برد.

بهینه سازی طرح چیدمان لوله:

انتخاب چیدمان لوله مربعی 90 درجه یا 45 درجه، مسیرهای تمیز کردن قابل دسترسی را برای هیدرو-بلاستی با فشار بالا در طول نگهداری کارخانه فراهم می کند. چیدمان مثلثی 30 درجه، چگالی سطح لوله را برای رسانه های فرآیندی غیر رسوب گذار به حداکثر می رساند.صنایع هدف و کاربردهای اصلیپردازش شیمیایی و کود: خنک کننده اسید نیتریک، حلقه های سنتز اوره، کندانسورهای حلال آلی و دیگ های بخار اسید فسفریک.پالایش پتروشیمی: واحدهای گوگرد زدایی، کندانسورهای بالایی هیدروکراکر و دیگ های بخار شیرین سازی گاز آمین.
نیرو و تاسیسات: هیترهای آب تغذیه دیگ بخار هسته ای و فسیلی، کندانسورهای بخار کمکی و پیش گرم کن های دی اریتور.
دریایی و فراساحلی: تبخیر کننده های آب دریا، ماژول های خنک کننده FPSO و خنک کننده های گاز با فشار بالا.
تماس با تیم مهندسی گروه Yuhongبرای دریافت قیمت های مهندسی یا کمک به مشخصات در مورد ظروف کامل مبدل حرارتی فرآیند، مونتاژهای بسته لوله مبدل حرارتی جایگزین، عناصر لوله پره دار سفارشی، یا ساخت صفحات لوله مبدل حرارتی دقیق با تیم فروش فنی ما تماس بگیرید:
