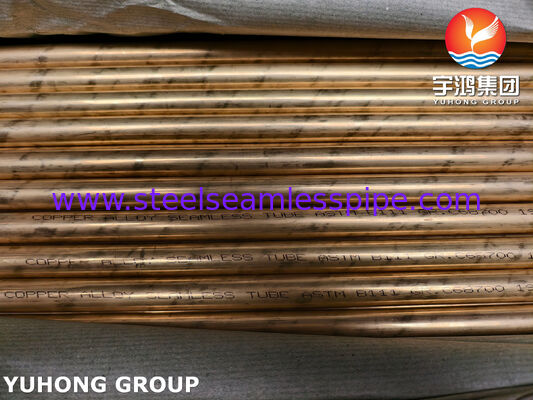

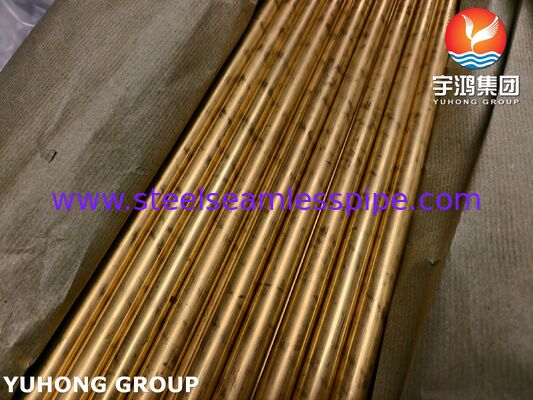

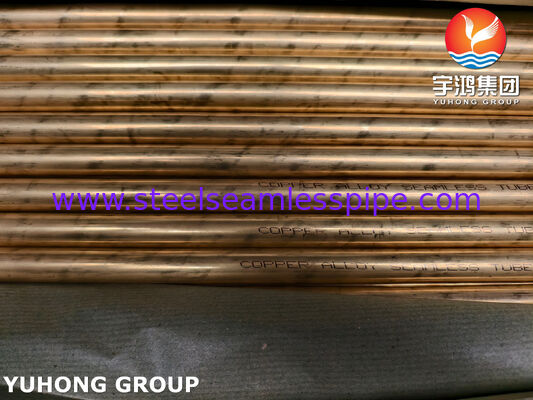

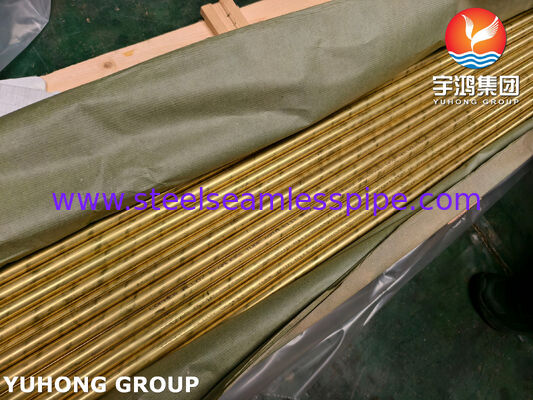

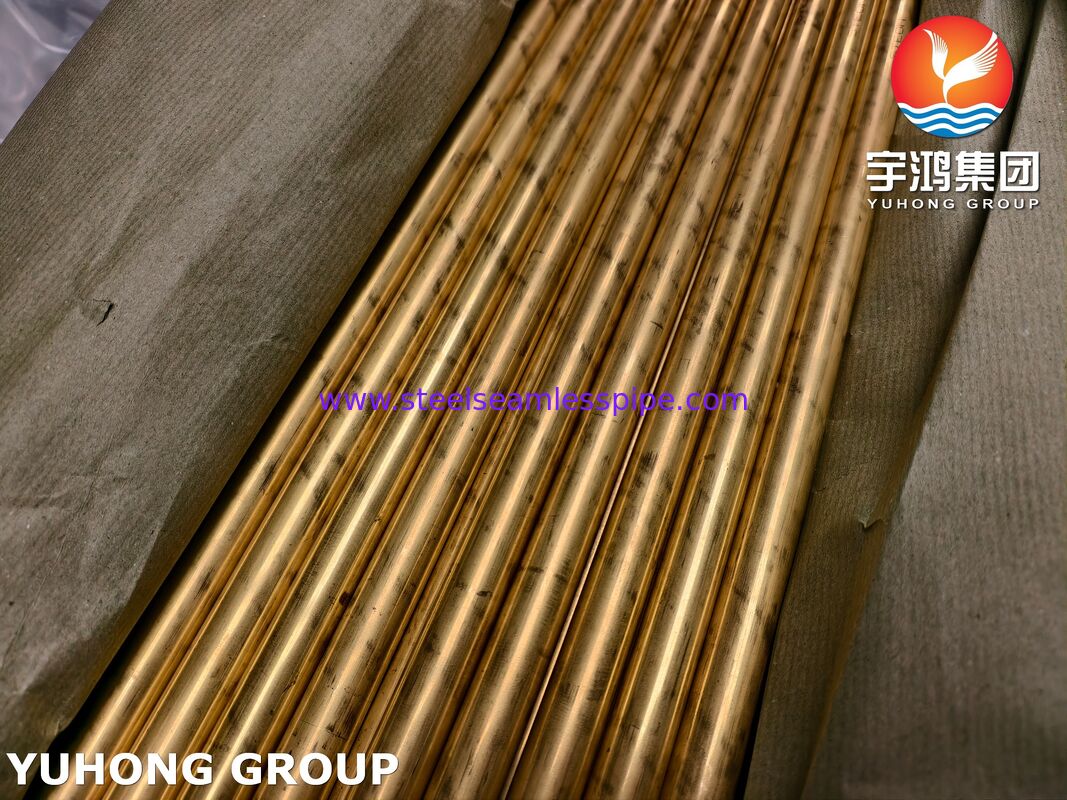

لوله بدون درز برنج آلومینیومی ASTM B111 C68700 برای مبدل حرارتی و کندانسور

لوله آلیاژ مس ASTM B111 C68700 یک لوله برنج آلومینیومی بدون درز است که برای کاربردهای کندانسور، اواپراتور و مبدل حرارتی تولید می شود.

UNS C68700 به عنوانبرنج آلومینیومی، نوع Bتحت ASTM B111/B111M طبقه بندی می شود. این آلیاژ یک ماده مس-روی-آلومینیوم با محتوای آرسنیک کنترل شده است. ترکیب شیمیایی مشخص شده آن شامل 76.0 تا 79.0 درصد مس، 1.8 تا 2.5 درصد آلومینیوم و 0.02 تا 0.06 درصد آرسنیک، با روی به عنوان مابقی است.

این لوله می تواند در سختی ها و پیکربندی های ابعادی مختلف مطابق با ASTM B111/B111M و الزامات پروژه عرضه شود. کاربردهای معمول شامل کندانسورهای سطحی، مبدل های حرارتی، اواپراتورها و سایر تجهیزات انتقال حرارت صنعتی است.

مشخصات فنی

ترکیب شیمیایی C68700

ترکیب شیمیایی C68700 مطابق با الزامات قابل اجرا ASTM B111 کنترل می شود.

خواص مکانیکی

خواص مکانیکی به سختی مشخص شده بستگی دارد.

برایلوله بازپخت شده O61 C68700، حداقل الزامات ASTM B111 که معمولاً به آنها اشاره می شود عبارتند از:

فرآیند تولید

لوله های آلیاژ مس بدون درز C68700 از طریق یک فرآیند تولید لوله کنترل شده تولید می شوند.

1. آماده سازی شمش

مواد آلیاژ مس مطابق با ترکیب شیمیایی مشخص شده C68700 و الزامات شناسایی حرارت آماده می شوند.

2. اکستروژن و سوراخکاری

شمش برای تشکیل یک لوله توخالی مناسب برای عملیات کشش بعدی پردازش می شود.

3. کشش سرد

کشش سرد برای دستیابی به قطر خارجی، ضخامت دیوار و تلرانس های ابعادی مورد نیاز استفاده می شود.

4. عملیات حرارتی

بازپخت یا سایر عملیات حرارتی قابل اجرا مطابق با سختی مشخص شده و الزامات ASTM B111 انجام می شود.

5. صافکاری و برش

لوله ها صاف شده و به طول مورد نیاز بریده می شوند.

6. بازرسی نهایی

بازرسی ابعادی، سطحی و آزمایشات مکانیکی و غیرمخرب قابل اجرا قبل از حمل و نقل انجام می شود.

ابعاد لوله

لوله های برنج آلومینیومی C68700 می توانند در ترکیبات مختلف قطر خارجی و ضخامت دیوار عرضه شوند.

اطلاعات معمول سفارش شامل موارد زیر است:

• قطر خارجی

• ضخامت دیوار

• طول لوله

• سختی

• تلرانس های ابعادی

• وضعیت انتها

• وضعیت سطح

• الزامات آزمایش

برای پروژه های کندانسور و مبدل حرارتی، ابعاد لوله می تواند مطابق با نقشه صفحه لوله مشتری، مشخصات تجهیزات یا برنامه لوله تولید شود.

عملیات حرارتی و سختی

ASTM B111/B111M چندین وضعیت لوله را مشخص می کند، از جمله:

• بازپخت شده

• کشیده شده سبک

• کشیده شده سخت

• کشیده شده سخت و انتهای بازپخت شده

سختی انتخاب شده بر خواص مکانیکی و ویژگی های شکل دهی لوله تأثیر می گذارد. ASTM B111/B111M-24 به طور خاص این وضعیت های موجود را برای لوله های مس و آلیاژ مس شناسایی می کند.

برای کاربردهایی که شامل انبساط لوله، خم شدن یا نصب لوله به صفحه لوله است، سختی مناسب باید در مرحله مهندسی تأیید شود.

آزمایش و کنترل کیفیت

کنترل کیفیت می تواند مطابق با ASTM B111/B111M و الزامات خرید مشتری انجام شود.

بازرسی شیمیایی

• تجزیه و تحلیل شیمیایی حرارت

• تأیید Cu

• تأیید Al

• تأیید As

• کنترل Fe و Pb

• قابلیت ردیابی شماره حرارت

آزمایش مکانیکی

• آزمایش کشش

• آزمایش مقاومت تسلیم در صورت لزوم

• ازدیاد طول

• سختی

آزمایشات لوله

آزمایشات قابل اجرا ASTM B111 ممکن است شامل موارد زیر باشد:

• آزمایش انبساط

• آزمایش صاف کردن

• آزمایش تنش پسماند

• آزمایش جریان گردابی

• آزمایش هیدرواستاتیک

• آزمایش پنوماتیک

ASTM B111/B111M-24 به طور خاص آزمایش انبساط، صاف کردن و تنش پسماند را همراه با آزمایشات جریان گردابی، هیدرواستاتیک و پنوماتیک در الزامات محصول خود شناسایی می کند.

بازرسی ابعادی

بازرسی می تواند شامل موارد زیر باشد:

• قطر خارجی

• ضخامت دیوار

• طول

• صافی

• بیضی بودن

• وضعیت انتها

• وضعیت سطح

کاربردها

کندانسورهای سطحی

لوله های بدون درز C68700 برای کاربردهای لوله کندانسور که تحت پوشش ASTM B111 هستند، مشخص شده اند.

مبدل های حرارتی

این لوله ها می توانند به عنوان لوله های انتقال حرارت در مبدل های حرارتی پوسته و لوله که در آنها برنج آلومینیومی C68700 مشخص شده است، استفاده شوند.

اواپراتورها

ASTM B111 کاربردهای اواپراتور را در دامنه خود برای لوله های بدون درز مس و آلیاژ مس شامل می شود.

تجهیزات خنک کننده صنعتی

تجهیزات معمول ممکن است شامل موارد زیر باشد:

• کندانسورهای سطحی

• مبدل های حرارتی پوسته و لوله

• اواپراتورها

• خنک کننده های صنعتی

• تجهیزات انتقال حرارت تولید برق

• تجهیزات خنک کننده دریایی و فرآیندی
