ASTM A182 F304L فولاد ضد زنگ مبدل حرارتی لوله صفحه استوانه ای شکل برای مبدل حرارتی پوسته و لوله

ASTM A182 F304L فولاد ضد زنگ مبدل حرارتی لوله صفحه استوانه ای شکل برای مبدل حرارتی پوسته و لوله

جزئیات محصول:
محل منبع: چین
نام تجاری: YUHONG
گواهی: ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO
شماره مدل: ASTM A182 F304 / F304L
پرداخت:
مقدار حداقل تعداد سفارش: 1 کامپیوتر
قیمت: قابل مذاکره
جزئیات بسته بندی: کیف چوبی با بسته ضد آب در کنار
زمان تحویل: بستگی به کمیت دارد
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
درجه مواد: فولاد ضد زنگ F304L شکل: سیلندر
قطر بیرونی: طبق نقشه تایید شده ضخامت: طبق نقشه تایید شده
قطر سوراخ لوله: با توجه به ابعاد لوله و طراحی مفصل زمین سوراخ: طبق نقشه تایید شده
چیدمان سوراخ: طبق نقشه تایید شده روشهای NDT: UT ، PT ، MT
برجسته کردن:

ورق لوله مبدل حرارتی astm a182 f304

,

ورق لوله مبدل حرارتی آهنگری فولاد ضد زنگ

,

ورق لوله مبدل astm a182 f304

بررسی اجمالی محصول

ورق‌های لوله‌گیر از جنس فولاد ضد زنگ F304L در مبدل‌های حرارتی پوسته و لوله برای پشتیبانی از بسته‌های لوله و حفظ جدایی مورد نیاز بین سیالات سمت لوله و سمت پوسته استفاده می‌شوند. هر ورق لوله‌گیر با الگوی سوراخ مشخصی طراحی می‌شود تا با قطر خارجی لوله، گام لوله، چیدمان و الزامات اتصال لوله به ورق لوله‌گیر مطابقت داشته باشد.

نوع 304L یک گرید فولاد ضد زنگ آستنی کم کربن است که معمولاً برای تجهیزاتی که نیاز به مقاومت در برابر خوردگی عمومی و قابلیت جوشکاری دارند، انتخاب می‌شود. مناسب بودن آن به محیط فرآیند، دمای عملیاتی، شرایط طراحی و مشخصات پروژه قابل اجرا بستگی دارد.

YUHONG ورق‌های لوله‌گیر از جنس فولاد ضد زنگ را برای پروژه‌های مبدل حرارتی صنعتی عرضه می‌کند، با ابعاد، چیدمان سوراخ‌ها، الزامات مواد و جزئیات ماشین‌کاری که در برابر نقشه‌های تایید شده بررسی می‌شوند.

مشخصات محصول
نام محصول ورق لوله‌گیر فولاد ضد زنگ
درجه مواد F304L / 304L، مشروط به گواهی مواد
استاندارد مواد ASTM A182 / ASME SA182 فقط در جایی که برای فرم ماده تامین شده قابل اجرا باشد
نوع قطعه ورق لوله‌گیر مبدل حرارتی
کاربرد مبدل‌های حرارتی پوسته و لوله
مسیر تولید باید در برابر محصول واقعی تایید شود
قطر خارجی طبق نقشه تایید شده
ضخامت طبق نقشه تایید شده
قطر سوراخ لوله طبق ابعاد لوله و طراحی اتصال
گام و چیدمان سوراخ‌ها طبق نقشه تایید شده
پرداخت سطح همانطور که مشخص شده است
بازرسی استاندارد مواد قابل اجرا، نقشه و مشخصات خرید

استاندارد نهایی مواد، مسیر تولید و ابعاد باید در برابر گواهی تست مواد و اسناد فنی تایید شده تایید شوند.

عملکردهای اصلی ورق لوله‌گیر
پشتیبانی از بسته لوله

ورق لوله‌گیر پشتیبانی و موقعیت‌دهی مورد نیاز برای لوله‌های مبدل حرارتی را فراهم می‌کند. الگوی سوراخ باید با چیدمان لوله مشخص شده و طراحی تجهیزات مطابقت داشته باشد.

رابط اتصال لوله به ورق لوله‌گیر

سوراخ‌های ورق لوله‌گیر برای تطابق با روش اتصال لوله به ورق لوله‌گیر مشخص شده آماده می‌شوند، که بسته به طراحی ممکن است شامل انبساط، جوشکاری یا ترکیبی از هر دو باشد.

جداسازی سیالات فرآیند

در مبدل حرارتی تکمیل شده، ورق لوله‌گیر بخشی از مونتاژ را تشکیل می‌دهد که مسیرهای سیال سمت لوله و سمت پوسته را جدا می‌کند. طراحی و ساخت آن باید الزامات تجهیزات فشار قابل اجرا را برآورده کند.

ویژگی‌های مواد فولاد ضد زنگ 304L

304L یک گرید فولاد ضد زنگ آستنی کم کربن است. محتوای کربن کاهش یافته به کاهش خطر حساسیت مرتبط با شرایط خاص جوشکاری و قرار گرفتن در معرض حرارت کمک می‌کند.

این ماده معمولاً برای تجهیزات فرآیند صنعتی و شیمیایی عمومی در نظر گرفته می‌شود. با این حال، 304L برای هر محیط خورنده مناسب نیست. انتخاب مواد باید غلظت کلراید، دما، مواد شیمیایی تمیز کننده، ترکیب سیال فرآیند و سایر شرایط سرویس را در نظر بگیرد.

کاربردهای معمول
  • مبدل‌های حرارتی پوسته و لوله
  • تجهیزات انتقال حرارت فرآیند صنعتی
  • تجهیزات فرآیند شیمیایی
  • سیستم‌های فرآیند پتروشیمی
  • کندانسورها و خنک‌کننده‌ها در جایی که ماده مناسب است
  • سایر تجهیزات لوله‌ای طراحی شده برای قطعات فولاد ضد زنگ

درجه نهایی مواد و طراحی باید مطابق با مشخصات پروژه و شرایط عملیاتی تایید شوند.

سفارشی‌سازی و الزامات نقشه

ورق‌های لوله‌گیر معمولاً بر اساس هندسه خاص تجهیزات و چیدمان لوله طراحی می‌شوند. لطفاً اطلاعات زیر را برای بررسی فنی ارائه دهید:

  • درجه مواد و استاندارد مواد قابل اجرا
  • قطر خارجی و ضخامت ورق لوله‌گیر
  • قطر خارجی و ضخامت دیواره لوله
  • تعداد سوراخ‌ها، قطر سوراخ و گام سوراخ
  • چیدمان سوراخ‌ها و هرگونه شیار مشخص شده
  • الزامات اتصال لوله به ورق لوله‌گیر
  • پرداخت سطح مورد نیاز و تلرانس‌های ابعادی
  • کد طراحی و الزامات بازرسی
  • مقدار و مقصد تحویل

جزئیات ماشین‌کاری و معیارهای پذیرش باید قبل از سفارش‌گذاری با نقشه تایید شده تایید شوند.

بازرسی کیفیت و مستندات

بازرسی می‌تواند مطابق با استاندارد مواد قابل اجرا، نقشه تایید شده و مشخصات خرید انجام شود. بررسی‌های معمول ممکن است شامل موارد زیر باشد:

  • شناسایی مواد و قابلیت ردیابی شماره حرارت
  • بررسی گواهی‌های تست مواد
  • بازرسی ابعادی هندسه کلی و ضخامت
  • تایید قطر سوراخ، گام و چیدمان
  • بازرسی بصری و بررسی وضعیت سطح
  • آزمایش اضافی یا بازرسی شخص ثالث در صورت مشخص شدن

روش‌های آزمایش، معیارهای پذیرش و در دسترس بودن مستندات باید برای سفارش فردی تایید شوند.

بسته‌بندی و حمل و نقل

ورق‌های لوله‌گیر باید در برابر آسیب سطح، رطوبت و ضربه هنگام انبارداری و حمل و نقل محافظت شوند. جعبه‌های چوبی مناسب، پالت‌ها، جداکننده‌ها و بسته‌بندی محافظ می‌توانند بر اساس ابعاد قطعه، وزن و شرایط حمل و نقل انتخاب شوند.

سطوح ماشین‌کاری شده و سوراخ‌های لوله در صورت لزوم باید محافظت شوند. علائم بسته‌بندی و مستندات حمل و نقل می‌توانند مطابق با الزامات سفارش تایید شده آماده شوند.

سوالات متداول
عملکرد ورق لوله‌گیر مبدل حرارتی چیست؟

ورق لوله‌گیر لوله‌ها را در یک مبدل حرارتی پوسته و لوله پشتیبانی و موقعیت‌دهی می‌کند. چیدمان سوراخ آن باید با طراحی بسته لوله و اتصال لوله به ورق لوله‌گیر مشخص شده مطابقت داشته باشد.

آیا ورق‌های لوله‌گیر می‌توانند طبق نقشه‌های مشتری ساخته شوند؟

بله، ابعاد مورد نیاز، الگوی سوراخ و جزئیات ماشین‌کاری می‌توانند در برابر نقشه‌های مشتری بررسی شده و قابلیت تامین تایید شود.

آیا 304L برای تمام کاربردهای فرآیند شیمیایی مناسب است؟

خیر. مناسب بودن آن به ترکیب شیمیایی محیط فرآیند، دما، قرار گرفتن در معرض کلراید و سایر شرایط عملیاتی بستگی دارد. مهندس پروژه باید انتخاب مواد را تایید کند.

چه اطلاعاتی برای قیمت‌گذاری لازم است؟

لطفاً مشخصات مواد، نقشه تایید شده، ابعاد، چیدمان سوراخ لوله، الزامات اتصال، مقدار، الزامات بازرسی و مقصد تحویل را ارائه دهید.

درخواست قیمت

نقشه ورق لوله‌گیر، الزامات مواد، مقدار و مشخصات بازرسی خود را برای بررسی فنی و قیمت‌گذاری به YUHONG ارسال کنید.

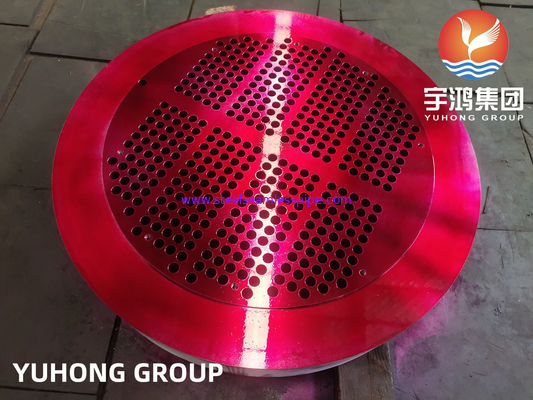

ASTM A182 F304L stainless steel tubesheet for shell-and-tube heat exchangers, showing drilled tube hole pattern and machined surface
