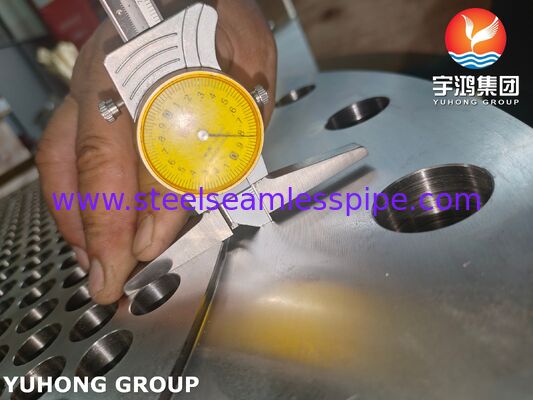

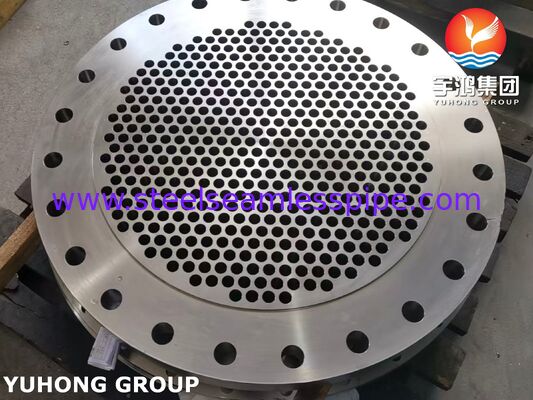

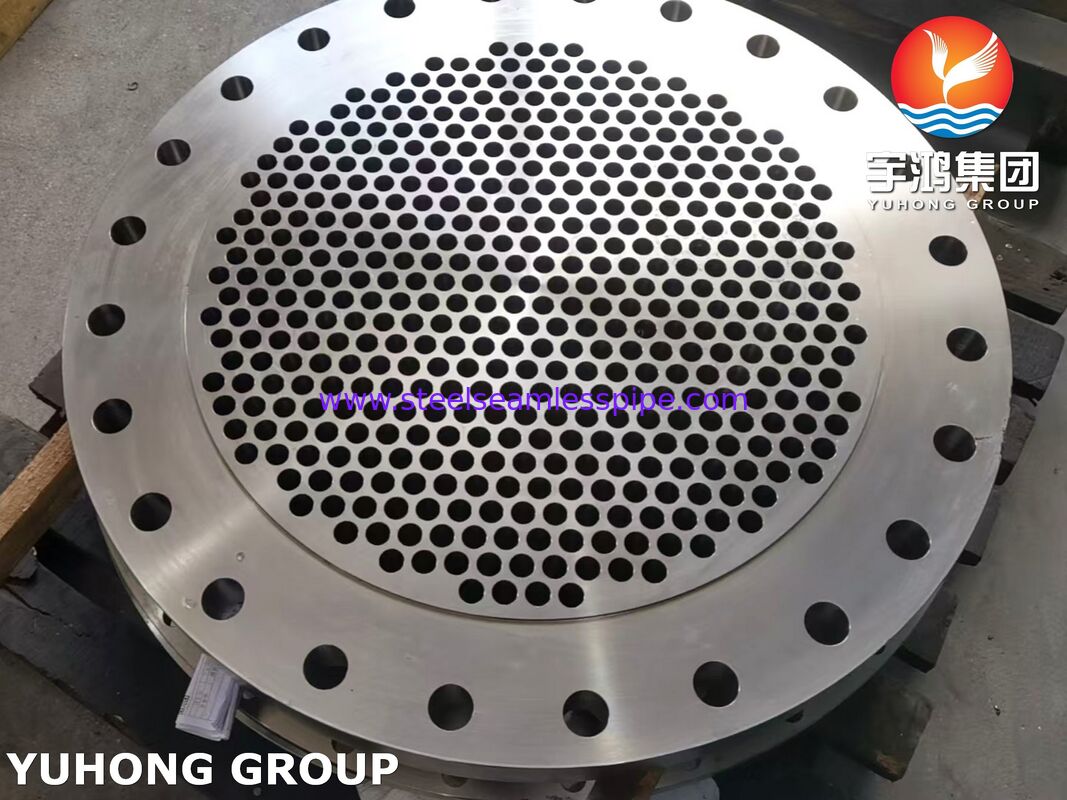

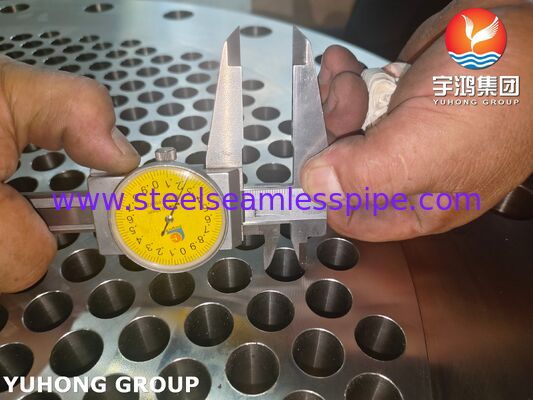

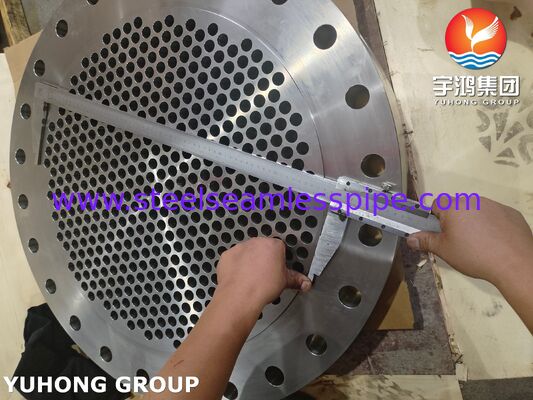

ASTM A182 F316Ti UNS S31635 ورق لوله های فولاد ضد زنگ ساخته شده برای مبادله گرما
ASTM A182 F316Ti لوله های فولادی استنلیس یک قطعه مبادله گرما است که ازUNS S31635 / F316Ti فولاد ضد زنگ آستنیت.
صفحه لوله طراحی شده است برای حمایت و پیدا کردن لوله های مبادله گرما در حالی که جدا کردن فضاهای مایع در سمت پوسته و لوله. بسته به طراحی تجهیزات،می تواند سوراخهای لوله ای با ماشینکاری دقیق را در خود جای دهد، سوراخ های بولت، شکاف های جدا کننده عبور، سطوح مهر و موم و سایر ویژگی های مورد نیاز توسط طراحی مشتری.
F316Ti یک نوع فولاد ضد زنگ است که حاوی مولیبدن است. ASTM A182 F316Ti را به عنوان UNS S31635 شناسایی می کند ، با کروم ،نیکل و مولیبدن به عنوان عناصر اصلی آلیاژ و تیتانیوم با توجه به الزامات ثبات مشخص شده.
صفحه لوله می تواند با توجه بهASTM A182 / ASME SA182الزامات مواد و تکمیل بر اساس TEMA، ASME، نقشه های مشتری یا مشخصات خاص پروژه در صورت لزوم.
مشخصات محصول
| ماده |
مشخصات |
| محصول |
ورق لوله از فولاد ضد زنگ |
| استاندارد مواد |
ASTM A182 / ASME SA182 |
| درجه |
F316Ti |
| UNS |
S31635 |
| مواد |
فولاد ضد زنگ استنیتیک |
| معادل مشترک |
316Ti / 1.4571 |
| ساخت و ساز |
جعل شده |
| ماشینکاری |
ماشین آلات CNC |
| درخواست |
مبادله گرما / ظرف فشار |
| سوراخ های لوله |
سفارشی |
| الگوی سوراخ لوله |
مثلث / مربع / مربع چرخش / سفارشی |
| تپش لوله |
مشتری مشخص شده |
| قطر بیرونی |
سفارشی |
| ضخامت |
سفارشی |
| سوراخ های بولت |
سفارشی |
| بخش عبور |
سفارشی |
| پوشش سطح |
ماشین سازی شده / مشخص شده توسط مشتری |
| بازرسی |
ابعاد / PMI / UT / PT همانطور که مشخص شده است |
مواد: F316Ti / UNS S31635
ASTM A182 F316Ti یک نوع آهن آهن استوانه ای است که با تیتانیوم ثبات یافته است.
عناصر اصلی آلیاژ کروم، نیکل و مولیبدن هستند. تیتانیوم برای تثبیت درجه در برابر بارش کربید کروم با توجه به الزامات شیمیایی ASTM کنترل می شود.
ترکیب شیمیایی معمولی
| عنصر |
الزامات ASTM A182 F316Ti |
| C |
≤0.08٪ |
| م |
≤2.00٪ |
| آره |
≤1.00٪ |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16۰ ۰ ۰ ۱۸.۰٪ |
| نه |
10.0 ٪ 14.0٪ |
| مو |
2.003.00% |
| N |
≤0.10% |
| تو |
5 × (C + N) حداقل تا حداکثر 0.70% |
| Fe |
تعادل |
خواص مکانیکی
حداقل الزامات مکانیکی برای ASTM A182 F316Ti عبارتند از:
| مالکیت |
الزامات |
| قدرت کششی |
≥515 MPa |
| قدرت تولید |
≥205 MPa |
| کشش |
≥30% |
| سختی |
طبق ASTM A182 |
طراحی صفحه لوله
صفحه لوله می تواند بر اساس نقشه مبدل گرما مشتری ساخته شود.
سوراخ های لوله
سوراخ های لوله ای با ماشین آلات دقیق می توانند با توجه به:
- مصرف بیش از حد لوله
- ضخامت دیواره لوله
- طراحی مفصل لوله به لوله
- ارتفاع لوله
- قطر سوراخ
- تحمل سوراخ
- عمق سوراخ
ترتیب حفره لوله
طرح های موجود می توانند شامل:
- 30° مثلث
- 60° مثلث
- مربع 45 درجه چرخش
- 90 درجه مربع
- تنظیمات سفارشی
الگوی سوراخ واقعی باید مطابق با نقشه تجهیزات تایید شده باشد.
شکاف های پارتیشن عبور
برای مبادلات گرما چند گذر، شکاف های جداکننده عبور را می توان بر اساس طراحی مشخص شده به صورت صفحه لوله ماشینکاری کرد.
سوراخ های بولت
مقدار سوراخ بولت، قطر و PCD می تواند با توجه به طراحی اتصال پوسته، کانال یا فلنج ماشینکاری شود.
کاربردهای مبادله گرما
مبادلات گرما شیل و لوله
صفحه لوله F316Ti می تواند به عنوان یک قطعه پشتیبانی لوله و جداسازی مایعات در مبادلات گرما پوسته و لوله استفاده شود.
دستگاه های تهویه
برنامه های کاربردی می توانند شامل تجهیزات تهویه کننده صنعتی باشند که مواد و شرایط طراحی انتخاب شده مناسب باشد.
تجهیزات فرآیند شیمیایی
ورق های لوله F316Ti می توانند برای تجهیزات فرآیند شیمیایی که نیاز به درجه جعل فولادی فولادی استنتیک دارند مشخص شوند.
اجزای ظرف های تحت فشار
ورق لوله جعل شده می تواند به عنوان بخشی از مجموعه ظرف های تحت فشار و تجهیزات فرآیند با توجه به کد طراحی قابل اجرا عرضه شود.
بسته بندی
صفحه لوله می تواند با:
- حفاظت ضد زنگ
- بسته بندی پلاستیکی
- حفاظت از صورت
- جعبه های چوبی
- جعبه های چوبی
- بسته بندی با قاب فولادی
- بسته بندی سفارشی صادرات
سوراخ های لوله و سطوح مهر و موم ماشین آلات باید در هنگام دستکاری و حمل و نقل در برابر ضربه و آلودگی محافظت شوند.
