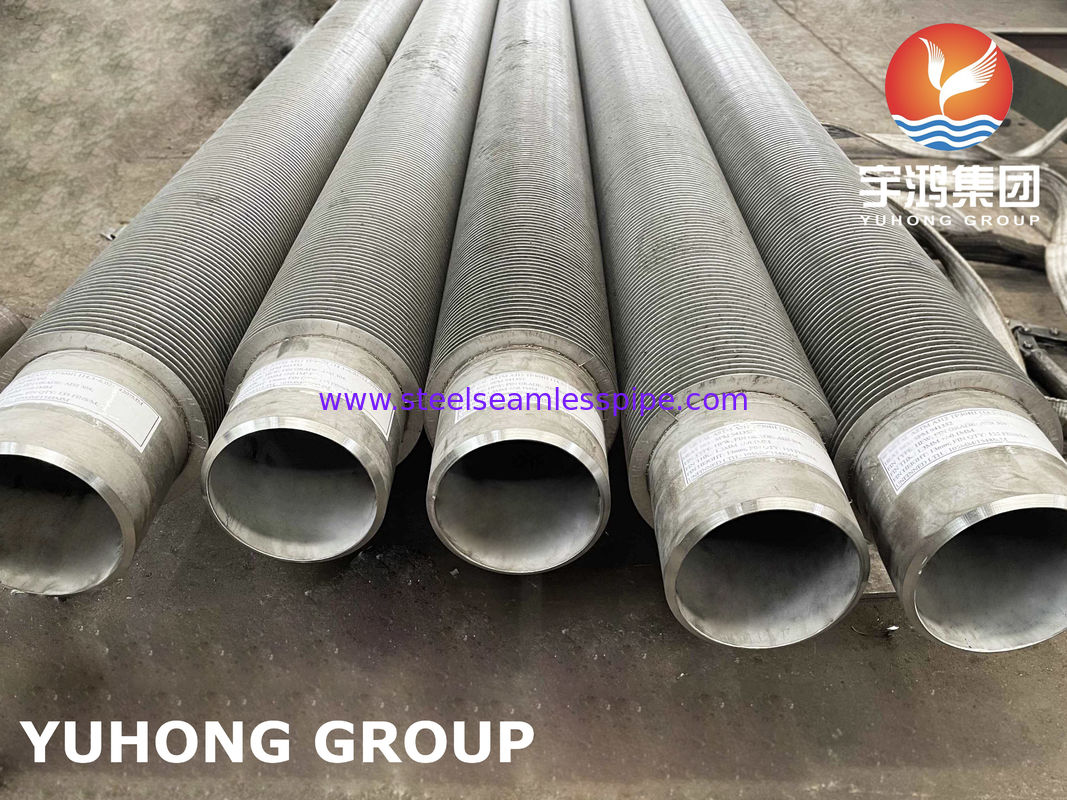

قطعه مبدل حرارتی باله جامد TP347H HFW جوش داده شده با فرکانس بالا

بررسی اجمالی

لوله های پره جامد هلیکال با پیچاندن نوار باله پیوسته مارپیچ روی لوله تولید می شود.جوشکاری مقاومتی HF معمولاً از فرکانس 400 کیلوهرتز استفاده می کند.باله در اطراف لوله و جوش پیوسته پیچیده شده است.نوار باله به صورت مارپیچی روی لوله زخمی می شود و به طور مداوم با یک فرآیند الکتریکی فرکانس بالا به لوله پایه در امتداد ریشه مارپیچی جوش داده می شود.نوار باله تحت کشش قرار می گیرد و به صورت جانبی محصور می شود زیرا در اطراف لوله شکل می گیرد، در نتیجه اطمینان حاصل می شود که نوار در تماس نیرومند با سطح لوله پایه است.یک جوش پیوسته در نقطه ای که نوار پره برای اولین بار شروع به خم شدن در اطراف قطر لوله می کند، با استفاده از فرآیند جوشکاری قوس فلزی گاز اعمال می شود.برای اندازه لوله یا لوله معین، سطح انتقال حرارت مورد نظر در واحد طول لوله را می توان با تعیین ارتفاع باله مناسب، ضخامت پره یا تعداد پره ها در هر متر طول بدست آورد.

این پیکربندی لوله فولادی باله دار جوش داده شده را می توان برای هر کاربرد عملی مبدل حرارتی استفاده کرد و به ویژه برای کاربردهای دمای بالا و فشار بالا مناسب است.از ویژگی های مهم این پیکربندی می توان به اتصال کارآمد، موثر باله به لوله در هر شرایط دما و فشار و توانایی مقاومت در برابر دماهای بالای سمت باله اشاره کرد.یک باله مارپیچ پیوسته با جوشکاری مقاومت الکتریکی با فرکانس بالا به لوله پایه متصل می شود تا یک پیوند کارآمد و قابل اطمینان از نظر حرارتی ایجاد کند.

عملکرد لوله پره جامد HFW

• لوله پره دار جوشی با فرکانس بالا نوعی لوله پره دار است که عمدتاً توسط جوش فرکانس بالا جوش داده می شود و نوع جدیدی از عنصر اتلاف حرارت عالی است.لوله پره دار جوش فرکانس بالا با جریان فرکانس بالا جوش داده می شود، روش جوش قابل اعتماد و عالی است، درز جوش کوچک است و سطح رادیاتور محکم تر و همچنین زیباتر است.
• لوله پره دار جوشی فرکانس بالا یک عنصر هیت سینک است که اغلب در رادیاتورهای لوله پره دار استفاده می شود.جوشکاری لوله پره ای جوشی با فرکانس بالا بر روی لوله پایه رادیاتور ضریب انتقال حرارت سمت مبدل حرارتی رادیاتور را بهبود می بخشد و اثر اتلاف حرارت رادیاتور را افزایش می دهد و اثر اتلاف حرارت عالی باعث می شود لوله پره ای بیشتر و بیشتر شود. محبوب.
• لوله پره دار جوشکاری فرکانس بالا با جریان فرکانس بالا جوش داده می شود که می تواند فشردگی رادیاتور را افزایش داده و ایمنی رادیاتور لوله پره دار جوش فرکانس بالا را در فرآیند کار بهبود بخشد.فرآیند جوشکاری با فرکانس بالا یک فرآیند بهبود یافته و ارتقا یافته در فرآیند جوشکاری پایه است که فرآیند جوشکاری عالی تر نیز می باشد.
• هرچه فرآیند جوشکاری عالی‌تر برای لوله‌های پره‌دار با فرکانس بالا انجام شود، سرعت جوش بیشتر و درز جوش باریک‌تر، ظاهر رادیاتور زیباتر می‌شود.لوله پره دار جوشی فرکانس بالا ظاهری ساده و سخاوتمندانه عمدتاً نقره ای و خاکستری دارد و می تواند برای انواع سبک های دکوراسیون مناسب باشد که در این زمینه بسیار مورد استفاده قرار می گیرد.

جزئیات لوله پایه

کاربرد:

• کولر
• چیلر هوا شارژ
• کندانسور
• اواپراتور
• کولر مایع
• کولر گازی
• کولر روغن
• رادیاتور
• تبرید
• مبدل حرارتی بخار به هوا
• سوپرگرم کردن
• و غیره.
