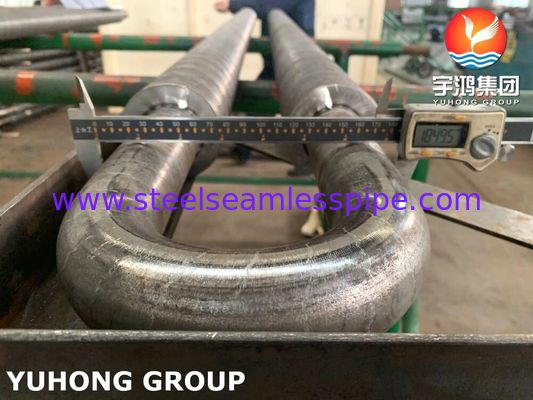

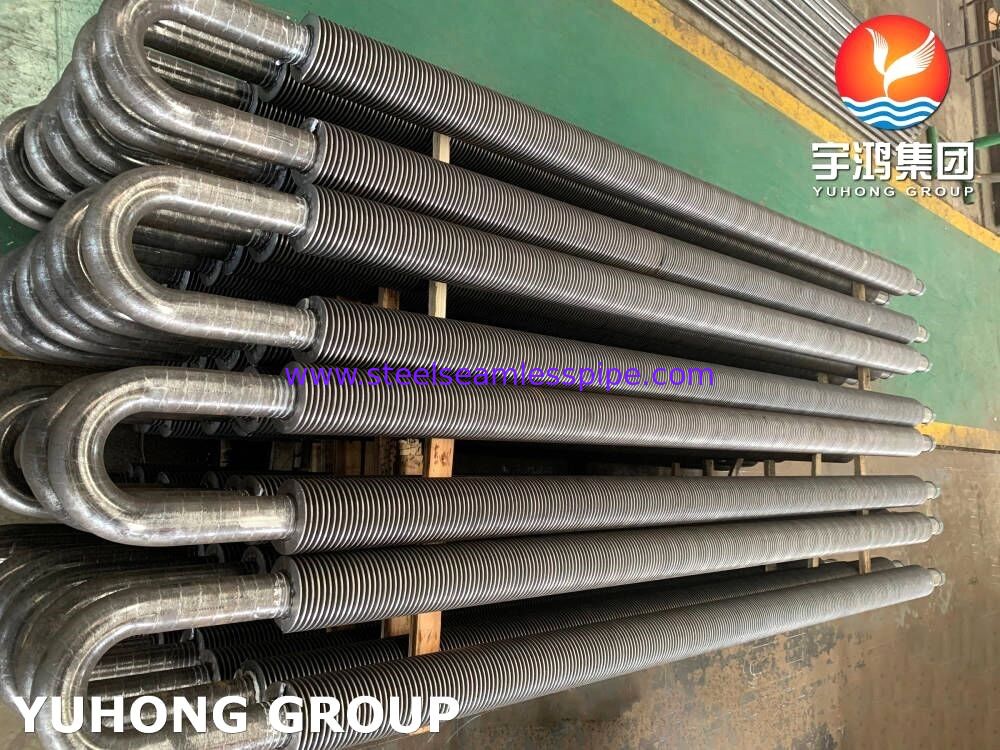

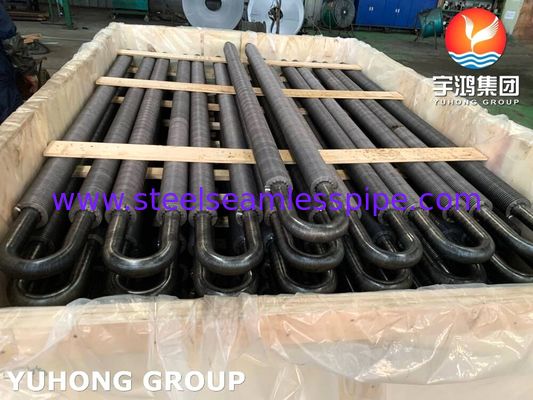

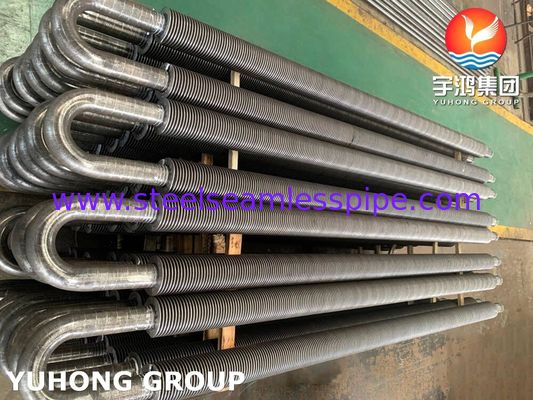

فولاد کربن U Bend Solid Fined Tube, High Frequency Welded Fin With A106 Gr.B Pipe استفاده شده در اقتصاد بخش

لوله پره دار U شکل فولاد کربن، پره جامد جوش داده شده با فرکانس بالا با لوله A106 Gr.B مورد استفاده در اکونومایزر

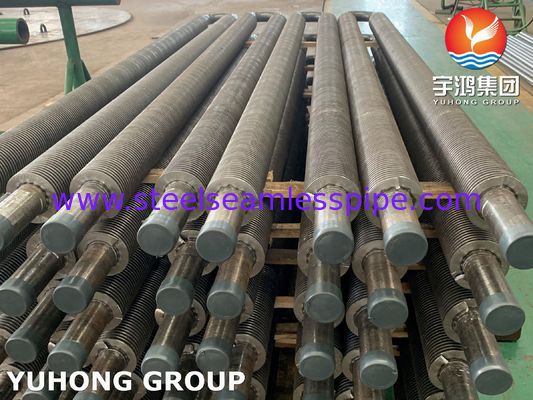

لوله پره دار مارپیچی جوش داده شده با فرکانس بالا نوعی عنصر انتقال حرارت با راندمان بالا است که دارای پره های مارپیچی می باشد. سطح گسترده (پره) می تواند جامد یا دندانه دار باشد و مساحت انتقال حرارت آن ده ها برابر بیشتر از لوله بدون پره است.

جوشکاری فرکانس بالا لوله پره دار مارپیچی به این صورت است که سطح خارجی نوار فولادی و لوله فولادی را با استفاده از اثر پوستی و اثر مجاورت جریان فرکانس بالا به حالت پلاستیکی یا ذوب شده گرم می کنند، در حالی که نوار فولادی در حال پیچیدن دور لوله فولادی است و جوشکاری را تحت فشار مشخصی از پیچیدن نوار فولادی تکمیل می کنند. این جوشکاری فرکانس بالا در واقع یک جوشکاری فاز جامد است. در مقایسه با روش های جاسازی، لحیم کاری (یا گالوانیزه گرم کلی) و سایر روش ها، از نظر کیفیت محصول (نرخ جوشکاری بالای پره ها، تا 95%)، بهره وری و اتوماسیون پیشرفته تر است.

ویژگی های لوله پره دار HFW:

• به دلیل سرعت جوشکاری بالا و اثر خود خنک کننده قوی قطعه جوش داده شده، نه تنها منطقه تحت تأثیر حرارت کوچک است، بلکه اکسیداسیون به راحتی رخ نمی دهد، بنابراین ساختار و خواص جوش بسیار خوب است.
• عملکرد ضد خوردگی، مقاومت در برابر سایش، مقاومت حرارتی تماسی کم، پایداری بالا و مقاومت در برابر خاکستر.
• مساحت تبادل حرارت بزرگ.

چرا از لوله پره دار استفاده کنیم؟

• افزایش راندمان انتقال حرارت در فضای موثر.
• کاهش فضای نصب سطح انتقال حرارت مورد نیاز
• کاهش هزینه تجهیزات و قابلیت اطمینان عملیاتی بالا.
• افت فشار در سمت لوله کاهش یافته و هزینه عملیاتی کاهش می یابد.
• سختی و عملکرد لرزه ای لوله فولادی بهبود می یابد.
• تقویت انتقال حرارت، کاهش مقاومت جریان و مصرف فلز

فرآیند تولید

پره فولادی به صورت مارپیچی پیچیده شده و به طور مداوم با جوشکاری مقاومتی فرکانس بالا (HFERW) روی لوله فولادی جوش داده می شود. جریان فرکانس بالا به قطعه کار وارد می شود، سطح تماس جوش با حرارت مقاومتی ذوب یا نیمه ذوب می شود و سپس فشار مناسبی به سطح تماس جوش وارد می شود تا جوشکاری لوله پره دار تکمیل شود. این امر منجر به تولید یک لوله پره دار یکنواخت، تمیز و پیوسته بدون مواد جوش اضافی برای ترکیب جریان حرارتی بسیار موثر و مقاومت در برابر خوردگی می شود.
لوله پره دار مارپیچی جوش داده شده با فرکانس بالا یکی از لوله های پره دار مارپیچی پرکاربرد است که به طور گسترده در صنایع نیروگاهی، متالورژی، بازیابی حرارت اتلافی در صنایع سیمان و پتروشیمی استفاده می شود.

کاربرد لوله پره دار جامد U شکل فولاد کربن

1. دیگ بخار و نیروگاه: اکونومایزرها، پیش گرم کن های هوا، بازیابی حرارت اتلافی.

2. پتروشیمی و پالایش نفت: مبدل های حرارتی، خنک کننده ها، گرم کننده ها برای نفت خام و سیالات فرآیندی.

3. گرمایش صنعتی و تهویه مطبوع: کویل های گرمایش آب گرم/بخار، سیستم های خشک کن.

4. متالورژی و سیمان: واحدهای بازیابی حرارت اتلافی گاز دودکش.

5. دریایی: خنک کننده های آب ژاکت موتور، خنک کننده های روغن.
