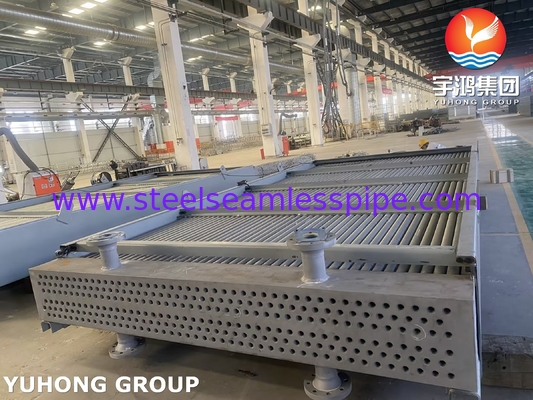

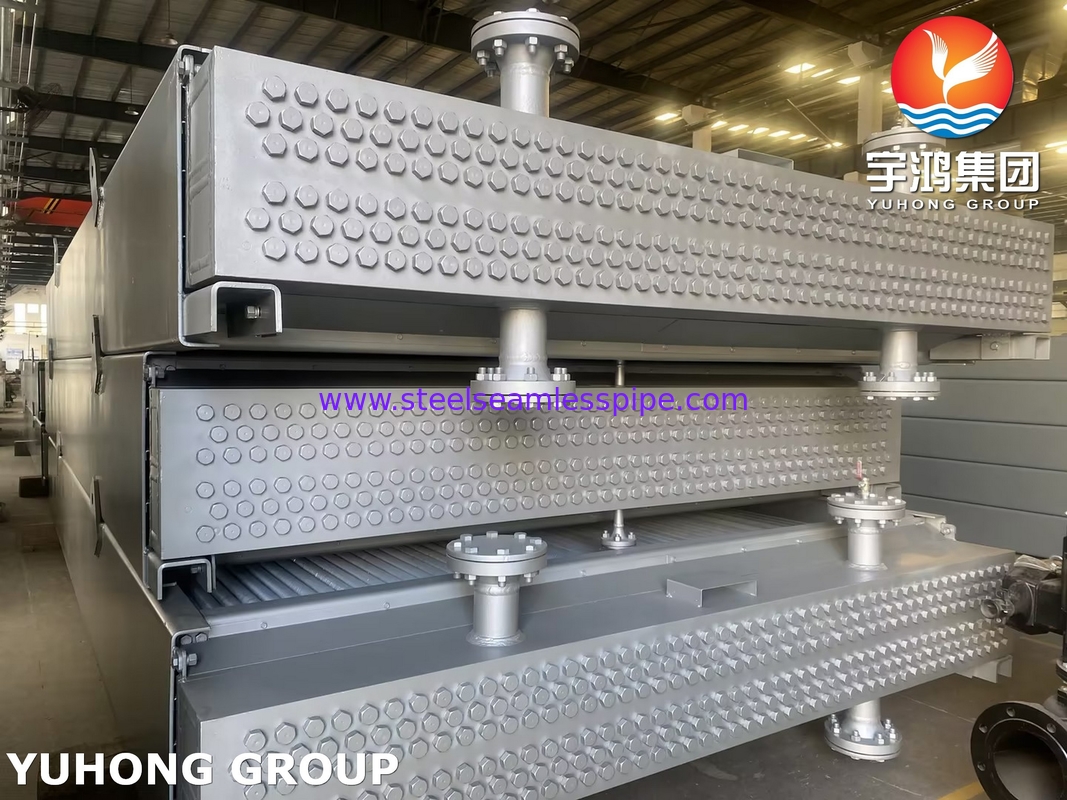

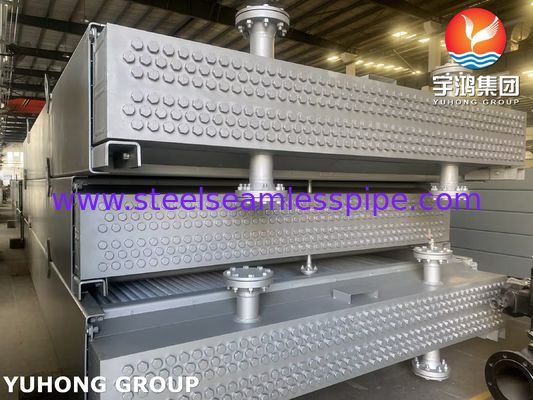

API 661 مبادله گرما خنک کننده هوا برای خدمات پالایشگاه نفت

API 661 مبادله گرما خنک کننده هوا برای خدمات پالایشگاه نفت


دامنه API 661

• برایمبادلات گرما با خنک کننده هوا با فشار یا تحریک.

• پوششطراحی مکانیکی,عملکرد حرارتیوالزامات عملیاتی.

• دارهنهدر مورد:

  • سیستم های تهویه مطبوع

  • واحد هاي يخچال

  • رادیاتورها برای موتورهای احتراق داخلی


  • بسته های لوله:

    • لوله ها معمولا درفولاد کربن، فولاد ضد زنگ یا آلیاژ(به عنوان مثال، Cu/Ni، تیتانیوم).

    • ترتیب داده شدهافقی، فریم A یا فریم Vتنظیمات

  • هواداران و رانندگان:

    • موتورهای الکتریکی، توربین های بخار یا درایو های هیدرولیکی.

    • قطر فن ≤6.7 متر (22 فوت)(بزرگتر از اندازه نیاز به توجه ویژه دارد).

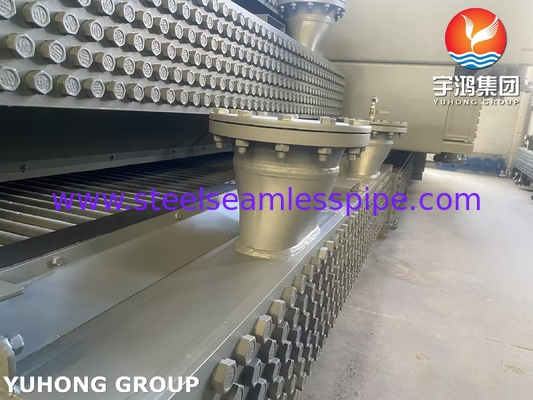

  • کلاهک ها و نوزل ها:

    • طراحی شدهبخش VIII ASME BPVC.

    • نوزل ها باید اجازه دهندگسترش حرارتی.

      مواد و حفاظت از خوردگی

    • لوله های بالدار:

      • باله های آلومینیومی (معمولاً) یا فولاد ضد زنگ برای محیط های خوردگی.

    • حمایت های ساختاری:

      • فولاد کربنپوشش های محافظ(گالوانیزه کردن، رنگ اپوکسی)

    • اجازه خوردگی:

      • حداقل1.5 میلی متر (1/16 اینچ)مگر اینکه مشخص شود.


        الزامات عملکرد و آزمایش

        A. عملکرد حرارتی

      • دمای محیط طراحی شده: معمولا38°C (100°F)مگر اینکه مشخص شود.

      • بررسي کار گرما: فروشنده باید عملکرد را تضمین کند.

      • B. آزمایش مکانیکی

      • آزمایش هیدروستاتیک:

        • 1.5 × فشار طراحیبرای لوله ها و سرپوش ها

      • ج. بازرسی و کنترل کیفیت

      • کنترل ابعاد(توجه لوله، فاصله بال).

      • آزمایش غیر مخرب (NDT):

      • رادیوگرافی (RT)برای جوش های بحرانی

      • مواد نفوذ کننده رنگ (PT) یا ذرات مغناطیسی (MT)برای نقص های سطحی.

      • • API 661 در مقابل سایر استانداردها

          ویژگی	API 661	ISO 13706	ASME BPVC
          دامنه	ACHEs پالایشگاه	ACHE های عمومی	فقط قطعات تحت فشار
          قوانین طراحی	جزئیات مکانیکی و حرارتی	شبیه به API 661	فقط فشار محدود کننده
          آزمایش	هیدرو، ارتعاش، NDT	مشابه	هیدرو و NDT
          مواد	آلیاژ های مقاوم به خوردگی	مشابه	هر گونه ASME تایید شده















          رادیوگرافی (RT)برای جوش های بحرانی

        • مواد نفوذ کننده رنگ (PT) یا ذرات مغناطیسی (MT)برای نقص های سطحی.

      •

      • آزمایش نشت هوا:ثبات.
