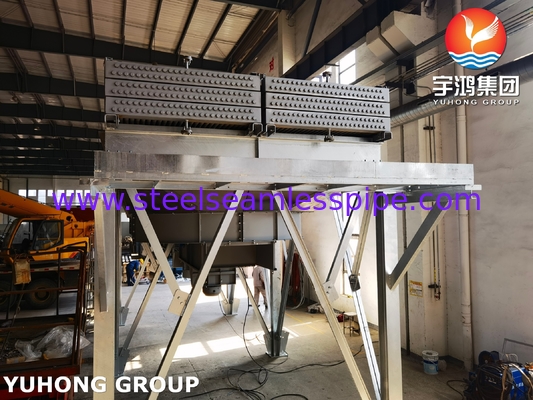

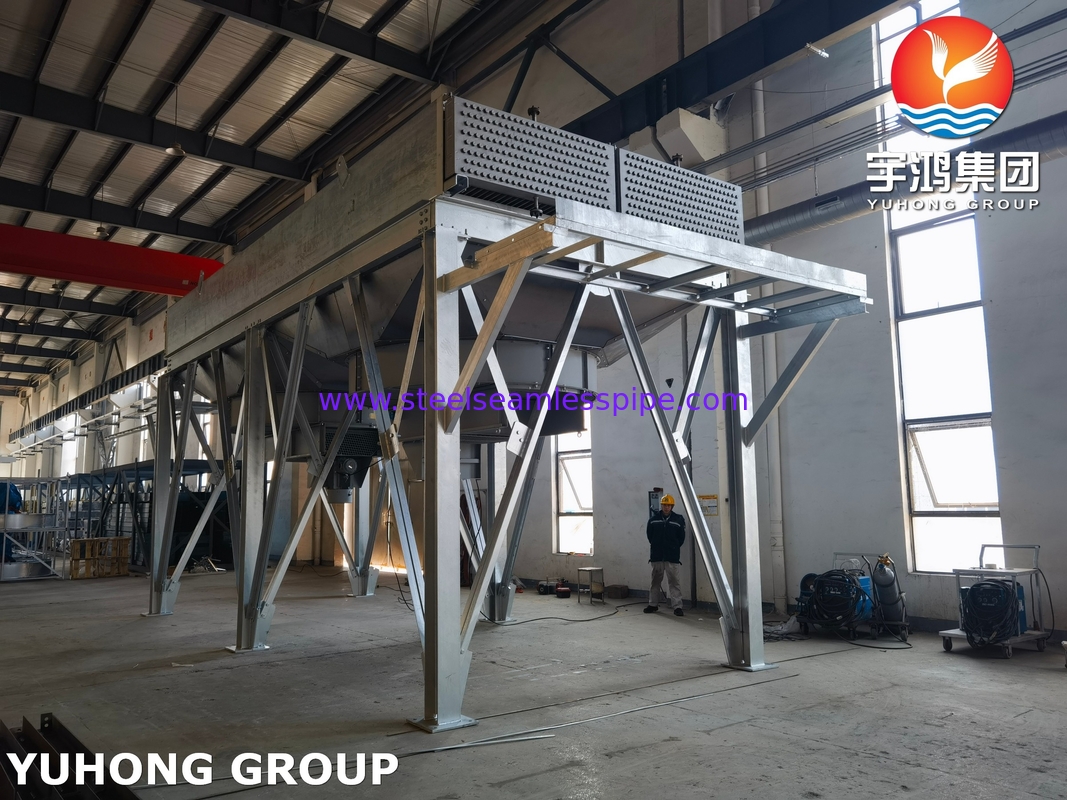

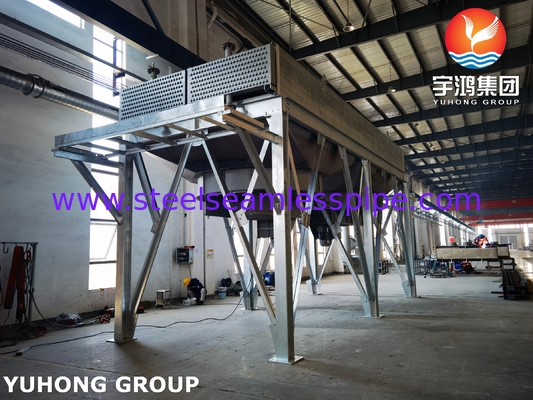

نوع انفجار هوا مبادله گرما افقی خنک شده با هوا لوله G Fin جاسازی شده API 661 ASME VIII Div.1 ، ISO 13706

نوع انفجار هوا مبادله گرما افقی خنک شده با هوا، لوله G Fin جاسازی شده، API 661، ASME VIII Div.1 ، ISO 13706


Hمبادله گرما افقی خنک کننده هوا (ACHE)یک نوع مبادله گرما است کهجریان مایع گرم فرآیند از طریق لوله های افقی در حالی که هوا محیطی از طریق آنها تحت فشار یا تحریک قرار می گیردبرای خنک کردن. این به طور گسترده ای در استفاده می شودپالایشگاه ها، کارخانه های پتروشیمی، نیروگاه ها و تاسیسات پردازش گازبه دلیل کارایی و طراحی صرفه جویی در فضا.



1ویژگی های اصلی ACHEs افقی

A. طراحی و اجزای

1. بسته لوله

   • لوله های افقی(معمولاً برای انتقال بهتر گرما)

   • مواد:فولاد کربن، فولاد ضد زنگ، مس نیکل، تیتانیوم.

   • باله ها:آلومینیوم (معمولاً) ، فولاد ضد زنگ یا فولاد گالوانیزه.

2. هواداران و رانندگان

   • کشش اجباری (فان زیر بسته)یافشار محرک (فانتونیست های بالای بسته).

   • انواع فن:محوری یا منحرف.

   • راننده:موتورهای الکتریکی، توربین های بخار یا سیستم های هیدرولیکی.

3. کلاهک ها و نوزل ها

   • از نوع پلگ، صفحه پوشش یا سر دسته بندی.

   • نوزل هایی که برایگسترش حرارتی.

4. ساختار پشتیبانی

   • قاب فولاد کربنبا پوشش مقاوم به خوردگی

   • برایوزنه باد و لرزه ای(بر اساس API 661)

B. پیکربندی جریان

• جریان مایعات فرآیند: لوله های داخلی (یک گذر یا چند گذر)

• جریان هوا: جریان متقاطع بر روی لوله های بالدار

2مزیت های ACHE افقی

✔بهره وری از فضا✓ اثر فشرده در مقایسه با طرح های عمودی
✔توزیع بهتر هوا- خنک سازی یکنواخت به دلیل جریان هوایی افقی
✔آسان نگهداری✅ بسته های لوله را می توان به راحتی برای تمیز کردن جدا کرد.
✔طرح انعطاف پذیرمی تواند بر روی قفسه های لوله یا سطح زمین نصب شود.
✔بهره وری از انرژی- فن های با سرعت متغیر مصرف انرژی را بهینه می کنند.

3برنامه های کاربردی مشترک

• پالایشگاه ها: خنک کردن جریان های هیدروکربن (به عنوان مثال، تهویه کننده های بالا).

• نیروگاه های برق: خنک کننده کمکی برای روغن روان کننده، روغن ترانسفورماتور.

• پردازش گاز: تهویه کننده های مایعات گاز طبیعی (NGL)

• کارخانه های شیمیایی: راکتورهای خنک کننده، ستون های تقطیر.

4ملاحظات طراحی (پابندی به API 661)

A. عملکرد حرارتی

• دمای محیط طراحی شده: معمولا38°C (100°F).

• دمای نزدیک شدن: تفاوت میان دمای فرآیند خروجی و هوای محیط (معمولا10°20°C)

ب. طراحی مکانیکی

• بار باد: بايد تحمل کنه160 کیلومتر در ساعت (100 مایل در ساعت)باد

• طراحی لرزه ای: برای هر کد محلی (به عنوان مثال، ASCE 7).

• اجازه خوردگی: حداقل1.5 میلی متر (1/16 اینچ).

ج. کنترل لرزش و سر و صدا

• تجزیه و تحلیل فرکانس طبیعیبرای جلوگیری از ارتعاش

• محفظه های صوتیاگر حجم سر و صدا از85 دبیل ((A).

5. نگهداری و رفع مشکل

6مقایسه: افقی در مقابل عمودی ACHE

نتیجه گیری

مبادلات گرما افقی خنک شده با هوا بسیار انعطاف پذیر، کارآمد و نگهداری آسان هستند، که آنها را برای پالایشگاه ها، نیروگاه ها و پردازش گاز ایده آل می کند.ISO 13706، و ASME BPVC
