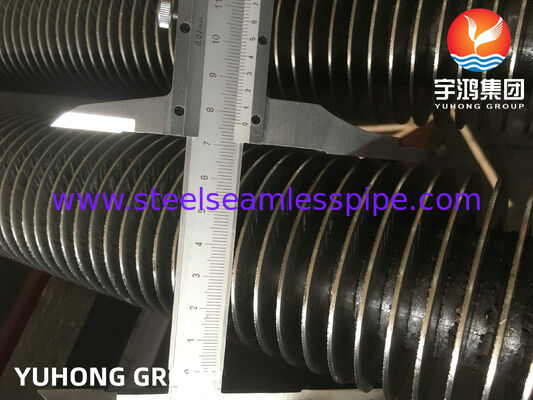

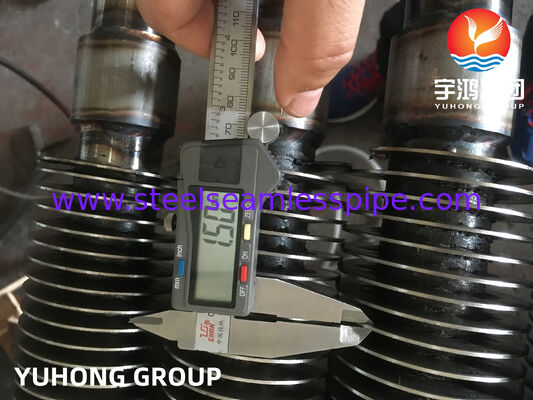

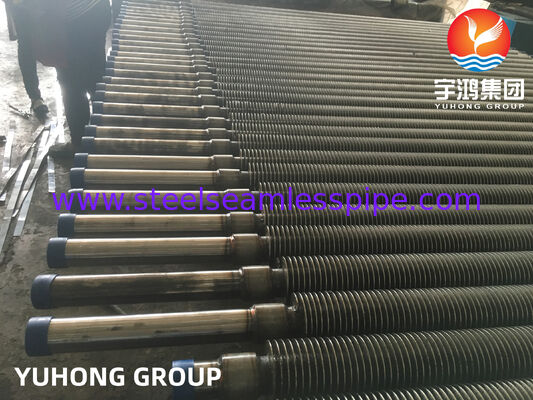

لوله های بالدار دنده دار برای ژنراتورهای بخار بازیافت گرما (ASME SA213 T12)

لوله های فلزی با فرکانس بالا (HFW) که از:ASME SA213 T12 (فولاد آلیاژ 1Cr ≈ 0.5Mo)به طور گسترده ای در سیستم های انتقال گرما در دمای متوسط تا بالا استفاده می شود. این نوع مواد دارای تعادل عالی در هدايت حرارتی، قدرت مکانیکی و مقاومت اکسیداسیون است.که باعث می شود آن را برای دیگ مناسب کندو تجهیزات صنعتی بازیافت گرما.

فرآیند جوش مقاومت فرکانس بالا تضمین پیوند متالورژیک مداوم بین باله و لوله پایه را فراهم می کند.ارائه بهره وری برتر انتقال گرما و قابلیت اطمینان عملیاتی طولانی مدت حتی تحت بار گرمایی چرخه ای.

• نوع محصول:لوله های فلزی با فرکانس بالا
• مواد پایه:ASME SA213 T12 (فولاد آلیاژ Cr-Mo)
• ماده باله:فولاد کربن / فولاد آلیاژ (تطبيق مطابق)
• نوع باله:باله ی نوار مارپیچی مداوم
• روش تولید:جوش مقاومت فرکانس بالا (HFW)

طراحی شده برای پاسخگویی به نیازهای مهندسی و طراحی حرارتی متنوع، لوله های بالدار ما در طیف گسترده ای از مشخصات موجود است:

• قطر بیرونی (OD):19.05 میلیمتر 76.2 میلیمتر
• ضخامت دیوار:2.0 میلی متر.8 میلی متر
• طول:تا 12000 میلی متر یا طول های سفارشی در دسترس است

• ارتفاع باله:8 میلی متر 25 میلی متر
• ضخامت باله:0.8 میلی متر.2.5 میلی متر
• ارتفاع باله:2mm 5mm قابل تنظیم
• تراکم باله:سفارشی بر اساس وظایف حرارتی و نیازهای کاهش فشار

ویژگی های اصلی متالورژیک:

• ترکیب متوازن Cr-Mo برای مقاومت متوسط در دمای بالا
• مقاومت خوب در برابر اکسیداسیون و مقیاس
• میکروساختاری پایدار پس از درمان گرمایی

مواد به طور معمول در شرایط عادی و سخت شده تامین می شوند تا عملکرد مکانیکی یکنواخت و مقاومت در برابر خزیدن بهبود یابد.

برای اطمینان از کیفیت ثابت و انطباق با استانداردهای ASME، هر لوله بالدار تحت بازرسی دقیق قرار می گیرد:

• قطر بیرونی، ضخامت دیوار و کنترل راست بودن
• بررسی ارتفاع، ارتفاع و تراز بالاب

• آزمایش جریان گردشی (ECT) برای یکپارچگی لوله پایه
• تست فوق صوتی (UT) برای تضمین کیفیت جوش
• بازرسی بصری از پیوستگی جوش فلک

• آزمایش هیدروستاتیک 100٪ برای یکپارچگی نشت
• آزمایش پنوماتیک اختیاری برای کاربردهای خاص

• PMI (شناختی مثبت مواد)
• تجزیه و تحلیل طیف شیمیایی برای ردیابی گرما
• گواهینامه مطابق با الزامات ASME SA213

SA213 T12 لوله های فلزی با فرکانس بالا به طور معمول در:

• دستگاه های اقتصادی برای دیگ
• سیستم های بازیافت گرما صنعتی
• نیروگاه های تولیدی برق
• دستگاه های گرمایش و مبدل نفت پالایشگاه
• واحدهای بازیابی گرما ضایعات (WHRU)
• سیستم های گرمایش فرآیند در کارخانه های پتروشیمی

• بهره وری بسیار عالی از انتقال گرما به دلیل پیوند قوی باله
• راه حل مقرون به صرفه برای کاربردهای میان دمایی
• ثبات ساختاری بالا در چرخه حرارتی
• طول عمر طولانی مدت با حداقل نیاز به نگهداری
• سفارشی سازی انعطاف پذیر برای بهینه سازی طراحی حرارتی و مکانیکی
