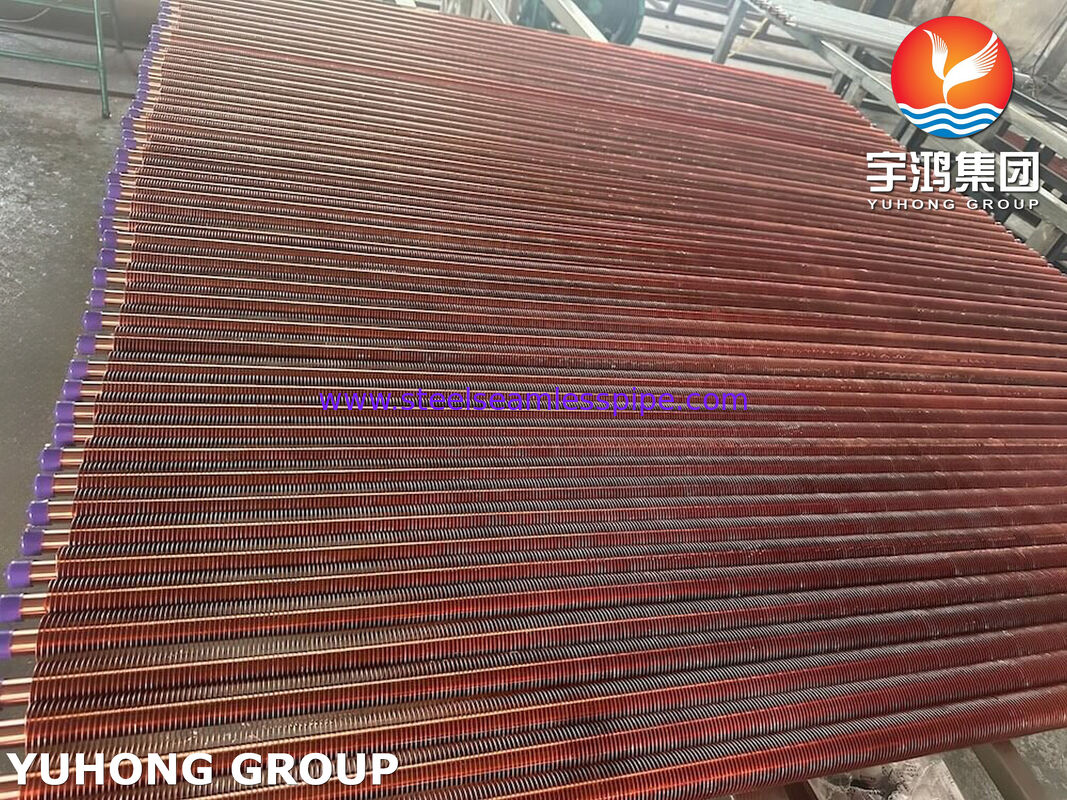

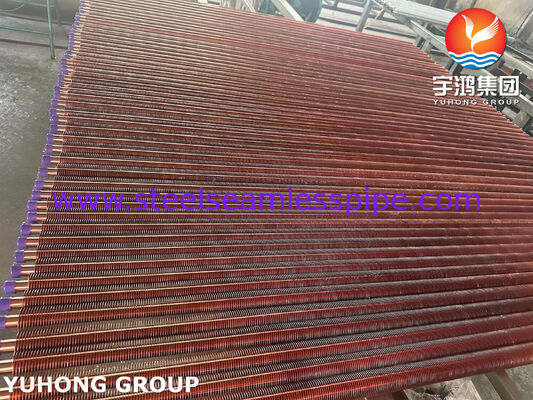

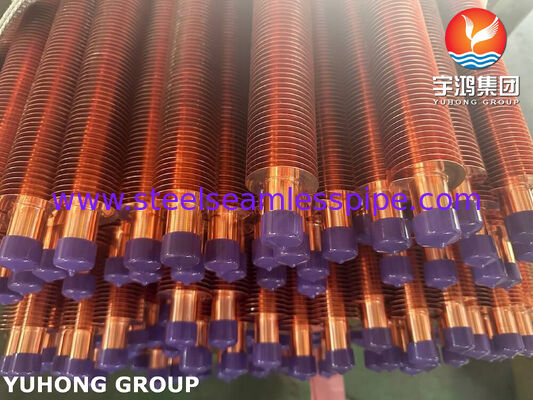

لوله های پره دار اکسترود شده ASTM B111 C70600
لوله های پره دار اکسترود شده ASTM B111 C70600 اجزای انتقال حرارت عالی هستند که از لوله های بدون درز 90/10 آلیاژ مس نیکل ساخته شده اند. از طریق یک فرآیند اکستروژن سرد دقیق، مواد لوله پایه به صورت پلاستیکی به باله های یکپارچه بدون اتصال مکانیکی یا جوش تبدیل می شود. این روش ساخت یک ساختار باله یک تکه پیوسته تولید می کند که هدایت حرارتی عالی، مقاومت در برابر خوردگی فوق العاده و یکپارچگی مکانیکی استثنایی را ارائه می دهد.
آلیاژ مس نیکل C70600 مقاومت بالایی در برابر خوردگی آب دریا، رسوب زیستی، فرسایش و محیطهای حاوی کلرید با عملکرد حرارتی عالی ترکیب میکند و آن را به یکی از مواد ترجیحی برای کندانسورهای دریایی، سکوهای دریایی، کارخانههای نمکزدایی، کشتیسازی، تولید برق و صنایع پردازش شیمیایی تبدیل میکند.
لولههای پرهدار اکسترود شده سطح خارجی را به حداکثر میرسانند و در عین حال راندمان انتقال حرارت عالی را حفظ میکنند، در مقایسه با ساختار لولههای پرهدار معمولی، عمر طولانیتر و هزینههای نگهداری را کاهش میدهند.
ویژگی ها و مزایا
- ساختار باله یکپارچه بدون مقاومت رابط پره به لوله
- هدایت حرارتی عالی برای انتقال حرارت با راندمان بالا
- مقاومت فوق العاده در برابر خوردگی آب دریا و حمله کلرید
- مقاومت برتر در برابر فرسایش ناشی از سیالات با سرعت بالا
- مقاومت عالی در برابر رسوب زیستی دریایی
- استحکام مکانیکی بالا و عمر طولانی خستگی
- بدون خوردگی گالوانیکی بین باله و لوله
- دقت ابعادی عالی و یکنواختی باله
- مناسب برای خدمات مداوم در محیط های خشن دریایی
- نگهداری کم و عمر عملیاتی طولانی
برنامه های کاربردی معمولی
لوله های پره دار اکسترود شده ASTM B111 C70600 به طور گسترده در موارد زیر استفاده می شود:
- مبدل های حرارتی دریایی
- کندانسورهای آب دریا
- سکوهای نفت و گاز فراساحلی
- سیستم های خنک کننده کشتی سازی
- کارخانه های نمک زدایی
- کندانسورهای نیروگاه
- مبدل های حرارتی پتروشیمی
- پایانه های LNG
- سیستم های خنک کننده آب دریا HVAC
- تجهیزات خنک کننده صنعتی
فرآیند تولید
لوله های پره دار اکسترود شده با تغییر شکل پلاستیکی سطح بیرونی لوله مسی نیکل با استفاده از تجهیزات نورد تخصصی تولید می شوند. در طول اکستروژن، دیواره لوله به سمت بیرون جابجا می شود تا باله های یکپارچه پیوسته تشکیل شود.
از آنجایی که باله ها و لوله ها از یک ماده اصلی تولید می شوند، محصول نهایی ارائه می دهد:
- چسبندگی باله عالی
- بدون خطر جدا شدن باله
- حداقل مقاومت در برابر تماس حرارتی
- مقاومت در برابر لرزش برتر
- قابلیت اطمینان طولانی مدت تحت بارگذاری چرخه ای
مشخصات استاندارد
| مورد |
مشخصات |
| لوله پایه استاندارد |
ASTM B111 |
| درجه مواد |
C70600 (نیکل مس 90/10) |
| فرآیند تولید |
باله انتگرال اکسترود سرد |
| نوع لوله |
لوله مس نیکل بدون درز |
| نوع باله |
باله انتگرال اکسترود شده |
| پایان سطح |
پایان روشن یا آسیاب |
| شرایط تحویل |
طول های مستقیم |
محدوده اندازه مشترک
قطر بیرونی لوله پایه
- 12.70 میلی متر (1/2 اینچ)
- 15.88 میلی متر (5/8 اینچ)
- 19.05 میلی متر (3/4 اینچ)
- 22.23 میلی متر (7/8 اینچ)
- 25.40 میلی متر (1 اینچ)
- 31.75 میلی متر (1-1/4 اینچ)
- 38.10 میلی متر (1-1/2 اینچ)
ضخامت دیوار لوله
- 0.8 میلی متر - 3.5 میلی متر
طول لوله
- تا 18 متر
- طول های سفارشی موجود است
ارتفاع باله
ضخامت باله
فین پیچ
- 8 تا 20 باله در اینچ (FPI)
- تقریباً 1.3-3.2 میلی متر فاصله باله
هندسه های باله سفارشی را می توان با توجه به الزامات طراحی حرارتی مشتری تولید کرد.
ترکیب شیمیایی (ASTM B111 C70600)
| عنصر |
ترکیب (%) |
| مس (مس) |
تعادل |
| نیکل (Ni) |
9.0-11.0 |
| آهن (آهن) |
1.0-1.8 |
| منگنز (Mn) |
حداکثر 1.0 |
| روی (روی) |
حداکثر 1.0 |
| سرب (Pb) |
حداکثر 0.05 |
| کربن (C) |
حداکثر 0.05 |
| گوگرد (S) |
حداکثر 0.02 |
خواص مکانیکی
| اموال |
ارزش معمولی |
| استحکام کششی |
≥310 مگاپاسکال |
| قدرت تسلیم (0.5% پسوند) |
≥105 مگاپاسکال |
| ازدیاد طول |
≥30% |
| سختی |
به طور معمول 70-100 HRB (وابسته به مزاج) |
| هدایت حرارتی |
تقریبا 50 W/m·K |
| تراکم |
8.94 گرم بر سانتی متر مکعب |
خواص مکانیکی ممکن است بسته به مزاج، ابعاد لوله و شرایط ساخت متفاوت باشد.
بازرسی و تست
هر دسته از لوله های پره دار اکسترود شده ASTM B111 C70600 تحت بازرسی کیفیت جامع قرار می گیرد تا از مطابقت با استانداردهای بین المللی اطمینان حاصل شود.
بازرسی های معمولی عبارتند از:
- تایید مواد اولیه
- تجزیه و تحلیل ترکیب شیمیایی
- تست خواص مکانیکی
- بازرسی ابعادی
- اندازه گیری هندسه باله
- بررسی سطح بصری
- تست جریان گردابی
- تست فشار هیدرواستاتیک
- تست نشت هوا
- تست اولتراسونیک (UT) در صورت درخواست
- شناسایی مواد مثبت (PMI)
- تست صاف کردن
- تست شعله ور شدن
- تست گسترش
- تست سختی
- بازرسی صافی
- بازرسی انتهای لوله
- بازرسی بسته بندی
بازرسی های شخص ثالث توسط SGS، TÜV، Bureau Veritas (BV)، DNV، Lloyd's Register (LR)، ABS، و Intertek در صورت درخواست مشتری در دسترس هستند.
تضمین کیفیت
فرآیند تولید ما از رویه های مدیریت کیفیت دقیق در سراسر تولید پیروی می کند. هر لوله پره دار با استفاده از فناوری اکستروژن دقیق تولید می شود و برای اطمینان از زیر بازرسی می شود:
- ارتفاع و فاصله یکنواخت باله
- تمرکز عالی
- ساختار باله انتگرال قوی
- راندمان انتقال حرارت بالا
- مقاومت در برابر خوردگی برجسته
- عملکرد بلند مدت قابل اعتماد
قابلیت ردیابی مواد از تهیه مواد خام از طریق بازرسی نهایی و حمل و نقل حفظ می شود.

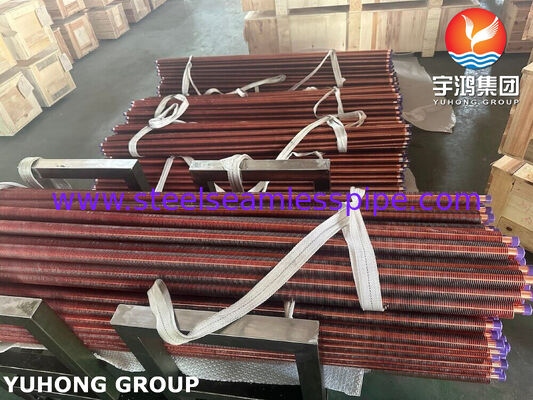

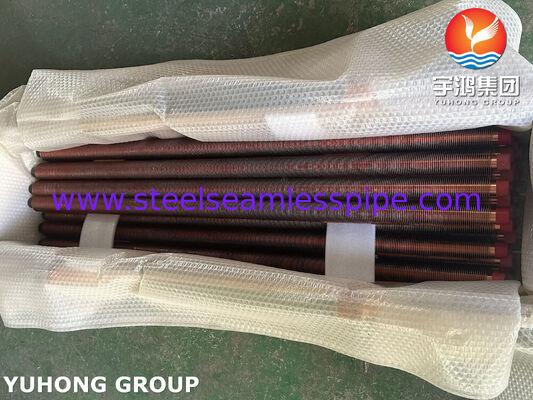

بسته بندی
محصولات با دقت بسته بندی می شوند تا از آسیب دیدن باله ها در حین حمل و نقل جلوگیری شود.
گزینه های بسته بندی موجود عبارتند از:
- کیس های چوبی
- جعبه های صادراتی تخته سه لا
- بسته های قاب فولادی
- پوشش پلاستیکی محافظ
- کلاهک های انتهایی
- بسته بندی ضد آب
- بسته بندی صادراتی سفارشی
چرا لوله های پره دار ASTM B111 C70600 ما را انتخاب کنید؟
- تولید شده از لوله های بدون درز درجه یک ASTM B111 C70600
- فناوری باله انتگرال اکسترود سرد دقیق
- مقاومت عالی در برابر خوردگی آب دریا
- راندمان انتقال حرارت بالا
- عمر عملیاتی طولانی
- کنترل ابعادی دقیق
- تست کیفیت جامع
- اندازه های سفارشی و تنظیمات باله در دسترس است
- تولید سریع و تحویل در سراسر جهان
- پشتیبانی فنی برای پروژه های OEM و EPC
لوله های پره دار اکسترود شده ASTM B111 C70600 ما برای کاربردهای مبادله حرارتی نیازمند طراحی شده اند که در آن مقاومت در برابر خوردگی برتر، راندمان حرارتی و قابلیت اطمینان طولانی مدت بسیار مهم است. آنها یک راه حل ایده آل برای سیستم های خنک کننده دریایی، دریایی، نمک زدایی، تولید برق و صنعتی هستند که به عملکرد قابل اعتماد در شرایط عملیاتی تهاجمی نیاز دارند.
