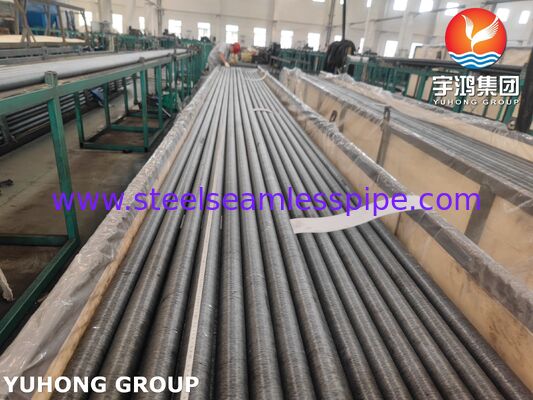

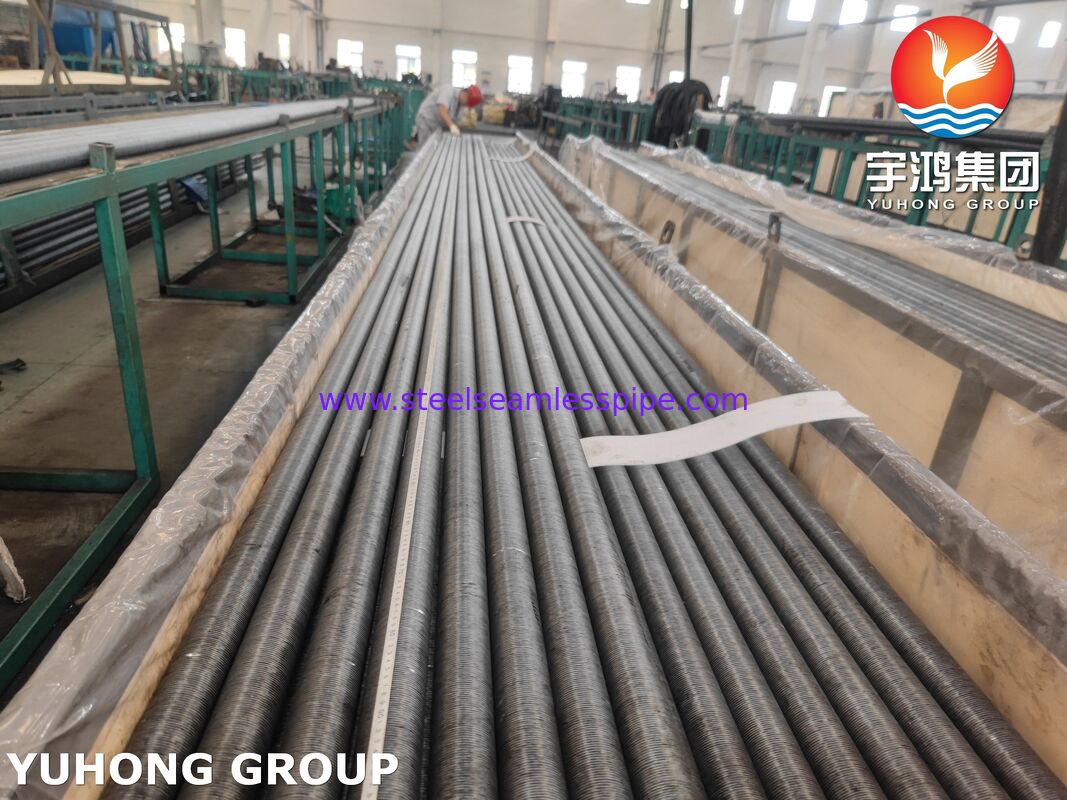

لوله های فلزی جاسازی شده (ASME SA209 + مواد فلزی آلومینیوم 1060) برای خنک کننده خشک

لوله های پره جاسازی شده لوله های انتقال حرارت با راندمان بالا هستند که در آنها یک نوار پره آلومینیومی پیوسته (معمولاً آلومینیوم 1060) به طور مکانیکی در شیاری روی سطح لوله پایه (لوله فولادی آلیاژی ASME SA209) تعبیه شده است. این طراحی هدایت حرارتی عالی، اتصال قوی باله به لوله و پایداری طولانی مدت تحت چرخه حرارتی را تضمین می کند.

آنها به طور گسترده در مبدل های حرارتی مورد استفاده قرار می گیرند که در آن انتقال حرارت افزایش یافته، طراحی فشرده و مقاومت در برابر خوردگی مورد نیاز است، به ویژه در سیستم های تولید برق، پتروشیمی و دیگ بخار.

• کولر خشک
• سیستم های بازیابی حرارت بویلر
• بخاری های آتش سوزی و بخاری های نفتی حرارتی
• واحدهای بازیابی گرمای زباله (WHRU)
• مبدل های حرارتی نیروگاه ها
• تجهیزات پتروشیمی و پالایشگاهی

• لوله OD:19 میلی‌متر - 63.5 میلی‌متر (3/4 اینچ - 2-1/2 اینچ)
• ضخامت دیواره لوله:2.0 میلی متر - 6.0 میلی متر
• ارتفاع باله:5 میلی متر - 17 میلی متر
• ضخامت باله:0.3 میلی متر - 0.8 میلی متر
• پیچ باله:2 میلی متر - 8 میلی متر
• طول لوله:تا 12000 میلی متر (طول های سفارشی موجود)
• مواد باله:آلومینیوم 1060 (یا معادل نوار آلومینیومی با خلوص بالا)

ترکیب شیمیایی (معمولی):

• کربن (C): 0.10-0.20٪
• منگنز (Mn): 0.30-0.80٪
• فسفر (P): ≤0.025٪
• گوگرد (S): ≤0.025٪
• سیلیکون (Si): 0.10-0.50٪

خواص مکانیکی (معمولی):

• مقاومت کششی: ≥ 380 MPa
• قدرت تسلیم: ≥ 205 مگاپاسکال
• کشیدگی: ≥ 30٪

ترکیب شیمیایی:

• آلومینیوم (Al): ≥ 99.6٪
• آهن (آهن): ≤ 0.35٪
• سیلیکون (Si): ≤ 0.25٪
• مس (مس): ≤ 0.05٪

خواص کلیدی:

• هدایت حرارتی عالی
• مقاومت در برابر خوردگی بالا
• شکل پذیری خوب برای فرآیند تعبیه

برای اطمینان از عملکرد و قابلیت اطمینان بالا، لوله های پره تعبیه شده تحت کنترل کیفیت دقیق ساخته و بازرسی می شوند:

• PMI مواد خام (شناسایی مواد مثبت)

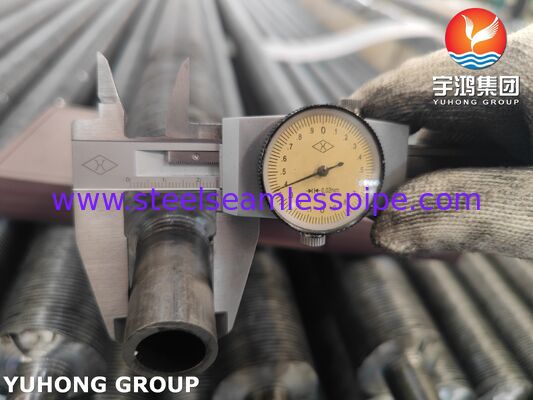

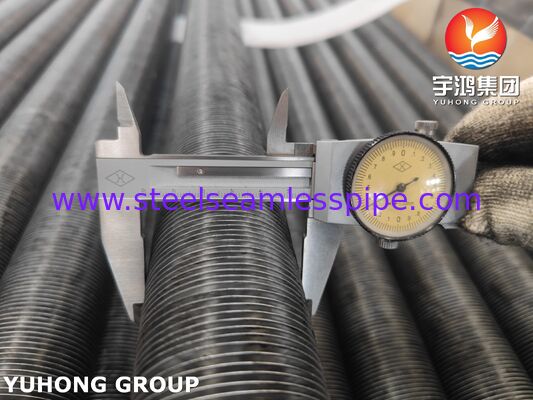

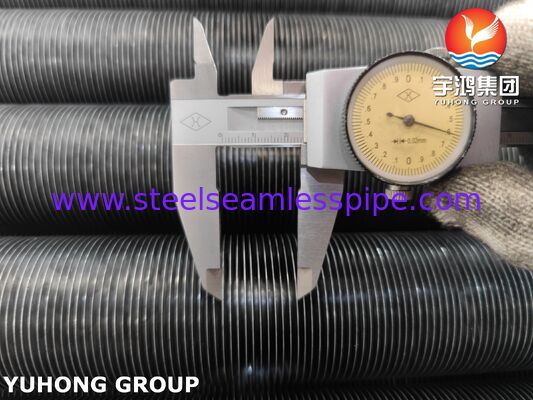

• بازرسی ابعادی (OD، ارتفاع باله، گام، عمق شیار)
• آزمایش جریان گردابی (ECT) برای یکپارچگی لوله پایه
• تست فشار هیدرواستاتیک
• تست اولتراسونیک (UT) (در صورت لزوم)
• تست استحکام باند/کشش باله
• بازرسی کیفیت بصری و سطحی
• بازرسی شخص ثالث در دسترس (SGS، BV، TUV)

• پایداری عالی اتصال باله به لوله
• راندمان انتقال حرارت بالا
• عملکرد عالی تحت سیکل حرارتی
• مقاومت قوی در برابر شل شدن باله یا آسیب لرزش
• عمر طولانی در محیط های صنعتی خشن
• راه حل مقرون به صرفه انتقال حرارت
