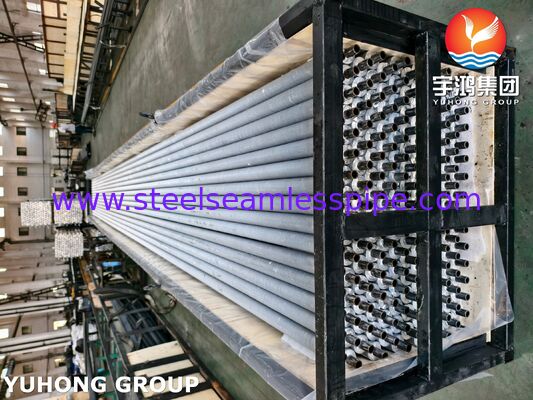

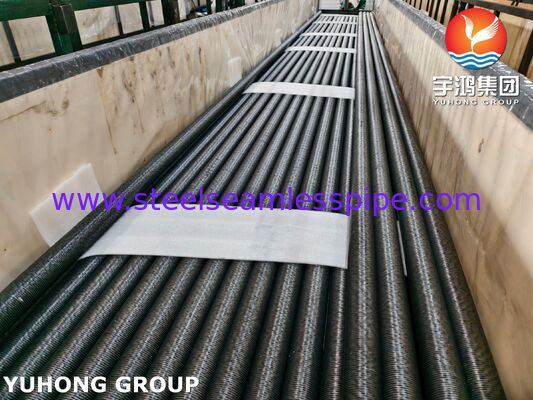

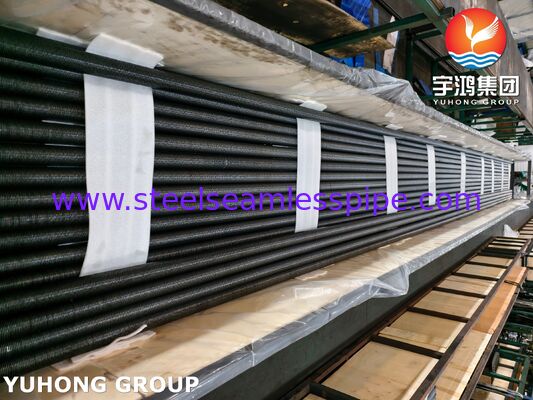

ASTM A179 لوله های بالدار جاسازی شده
لوله های بالدار ASTM A179 با کارایی بالا برای مبادلات گرما صنعتی

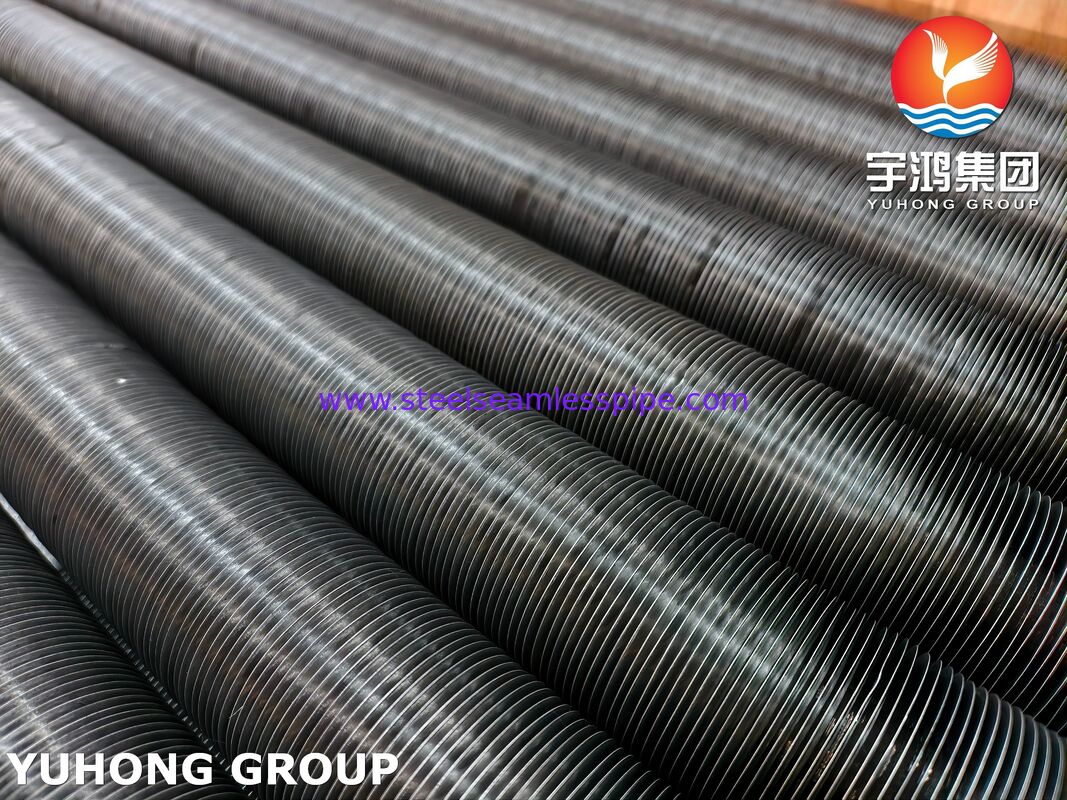

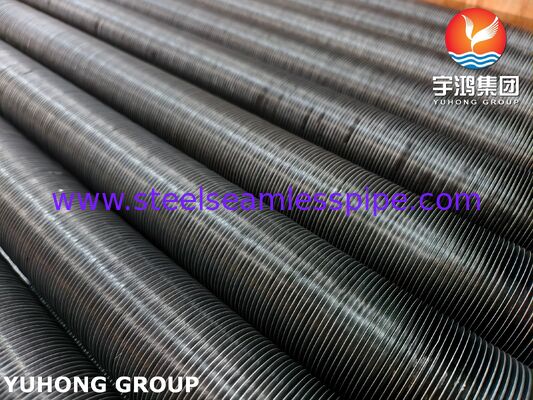

ASTM A179 لوله های بالدار جاسازی شده، همچنین به عنوانلوله های بالدار نوع Gتولید می شود با ماشینکاری یک خروجی چرخش دقیق در سطح بیرونی یک لوله فولاد کربن بدون درز ASTM A179. یک نوار بالدار پیوسته به طور مکانیکی در خروجی وارد می شود،و مواد اطراف لوله بر روی پایه باله رول می شود تا یک پیوند مکانیکی امن ایجاد شوداین فرآیند تولید تضمین نگه داشتن پرنده عالی، انتقال گرما کارآمد و قابلیت اطمینان عملیاتی طولانی مدت را فراهم می کند.
ASTM A179 یک لوله فولادی بدون درز با کربن کم است که به طور خاص برای مبادلات گرما، تهویه کننده ها و تجهیزات انتقال گرما مشابه توسعه یافته است.قابلیتی خوب برای شکل گیری، و خواص مکانیکی قابل اعتماد آن را به یک ماده لوله پایه ایده آل برای تولید لوله های فلک جاسازی شده تبدیل می کند.
لوله های پرنده ای جاسازی شده به طور قابل توجهی سطح انتقال گرما خارجی را افزایش می دهند در حالی که مقاومت عالی در برابر ارتعاش، چرخه حرارتی و عملیات صنعتی مداوم را حفظ می کنند.آنها به طور گسترده ای در تولید برق استفاده می شوند، پردازش پتروشیمی، سیستم های HVAC و کاربردهای بازیابی گرما صنعتی.
ویژگی های محصول
- از لوله های فولادی کربن بدون درز ASTM A179
- ساخت باله های G-Type (Embedded) با ماشینکاری دقیق
- رسانایی حرارتی عالی برای تبادل گرما کارآمد
- اتصال مکانیکی قوی بین باله و لوله
- مقاومت بالا در برابر باز شدن باله در طول چرخه حرارتی
- برای خدمات صنعتی در دمای متوسط مناسب است
- بهبود بهره وری تجهیزات با افزایش سطح
- سازگار با مواد مختلف باله
- عمر طولانی و نگهداری کمتر
- ابعاد باله های سفارشی در صورت درخواست در دسترس است
کاربردهای معمول
ASTM A179 لوله های Fin Embedded به طور گسترده ای در:
- مبادلات گرما شیل و لوله
- مبادلات گرما خنک شده با هوا
- دستگاه های اقتصاد بخش دما
- دستگاه های تهویه بخار
- سیستم های بازیافت گرما
- تجهیزات مبادله گرما HVAC
- کارخانه های پتروشیمی
- پالایشگاه های نفت
- تاسیسات پردازش شیمیایی
- نیروگاه های تولیدی برق
- سیستم های خنک کننده فرآیند
- واحد های خنک کننده خشک صنعتی
مشخصات محصول
| ماده | مشخصات |
|---|
| استاندارد لوله پایه | ASTM A179 |
| نوع لوله | فولاد کم کربن بدون رشته |
| نوع باله | جاسازی شده (نوع G) |
| مواد باله | آلومینیوم، مس، فولاد کربن، فولاد ضد زنگ |
| روش تولید | جاسازی آلی شکاف |
| قطر بیرونی لوله | 19.05"63.5 میلی متر (3/4"2-1/2") |
| ضخامت دیواره لوله | 1.65 ∙5.0 میلی متر |
| طول لوله | تا 18000 میلی متر |
| ارتفاع باله | 8 ′′16 میلی متر |
| ضخامت باله | 0.30 ۰٫۶۰ میلی متر |
| ارتفاع باله | 20.06.0 میلی متر |
| حداکثر دمای کار توصیه شده | تا حدود 400 درجه سانتیگراد (با توجه به مواد باله و شرایط عملیاتی) |
اندازه های سفارشی، پیکربندی باله ها و مواد برای پاسخگویی به نیازهای خاص پروژه در دسترس هستند.
ترکیب شیمیایی ASTM A179
| عنصر | ترکیب (٪) |
|---|
| کربن (C) | ≤0.06 |
| منگنز (Mn) | 0.27 ۰63 |
| فسفر (P) | ≤0.035 |
| گوگرد (S) | ≤0.035 |
محتوای کم کربن قابلیت جوش، انعطاف پذیری و رسانایی حرارتی عالی را برای کاربردهای انتقال گرما فراهم می کند.
خواص مکانیکی
| مالکیت | ارزش |
|---|
| قدرت کششی | ≥325 MPa |
| قدرت تولید | ≥180 MPa |
| کشش | ≥35٪ |
| سختی | ≤ 72 HRB (تقریبا ≤ 137 HB) |
این خواص باعث می شود که لوله های بالدار جاسازی شده ASTM A179 عملکرد قابل اعتماد را در سیستم های تبادل گرما با فشار پایین تا متوسط ارائه دهند.
بازرسی و آزمایش
هر یک از لوله های ASTM A179 Embedded Fin می توانند با توجه به ASTM، ASME و الزامات کیفیت خاص مشتری بازرسی شوند.
روش های بازرسی معمولی عبارتند از:
- بررسی صدور گواهینامه مواد اولیه
- تجزیه و تحلیل ترکیب شیمیایی
- آزمایش خواص مکانیکی
- بازرسی ابعاد لوله
- اندازه گیری ارتفاع و ارتفاع باله
- بررسی عمق شکاف
- بازرسی یکپارچگی پیوند باله
- آزمایش فشار هیدروستاتیک
- آزمایش جریان گردشی
- آزمایش فوق صوتی (UT)
- آزمایش نشت هوا (بر اساس درخواست)
- شناسایی مثبت مواد (PMI) (اختیاری)
- بازرسی بصری سطح
- اندازه گیری راست
- بسته بندی نهایی و بررسی کیفیت
بازرسی های شخص ثالث توسط SGS، TÜV، BV، DNV، Intertek، یا آژانس های بازرسی تعیین شده توسط مشتری در صورت درخواست در دسترس است.
مزایا از لوله های بالدار جاسازی شده ASTM A179
تکنولوژی باله های جاسازی شده تعادل عالی بین کارایی حرارتی و دوام مکانیکی را فراهم می کند. نوار باله به طور ایمن در شکاف ماشین آلات قفل می شود.به حداقل رساندن احتمال جدایی باله حتی در طول گسترش و انقباض گرمایی طولانی مدت.
در مقایسه با لوله های ساده، لوله های ASTM A179 Fin Embedded به طور قابل توجهی منطقه انتقال حرارتی خارجی را فراهم می کنند.اجازه می دهد تا طراحان تجهیزات برای کاهش اندازه مبدل در حالی که افزایش عملکرد حرارتیهدایت حرارتی عالی آنها، همراه با قدرت مکانیکی قابل اعتماد، آنها را به یک راه حل مقرون به صرفه برای طیف گسترده ای از کاربردهای انتقال گرما صنعتی تبدیل می کند.
چرا از لوله های ASTM A179 انتخاب می کنید؟
- لوله های پایه ای بدون درز از فولاد کربن ASTM A179
- تکنولوژی دقیق CNC fining برای کیفیت ثابت
- تولید دقیق مطابق با استانداردهای ASTM و ASME
- قدرت اتصال باله به لوله عالی است
- بازرسی جامع و ردیابی کامل مواد
- هندسه باله های سفارشی و ابعاد لوله در دسترس است
- ظرفیت تولید OEM و پروژه
- بسته بندی های صادراتی برای حمل و نقل بین المللی
- برنامه های تولید سریع و پشتیبانی فنی قابل اعتماد
لوله های ASTM A179 ما برای به حداکثر رساندن کارایی انتقال گرما در حالی که حفظ یکپارچگی مکانیکی طولانی مدت طراحی شده اندو پیکربندی قابل تنظیم، آنها یک انتخاب ایده آل برای مبادلات گرما، اقتصاد، تهویه و دیگر سیستم های حرارتی صنعتی که نیاز به عملکرد قابل اعتماد و کارآمد دارند.
