لوله های باله جاسازی شده ASTM A179
لوله های پره تعبیه شده (G-Type) ASTM A179 با کارایی بالا برای مبدل های حرارتی صنعتی

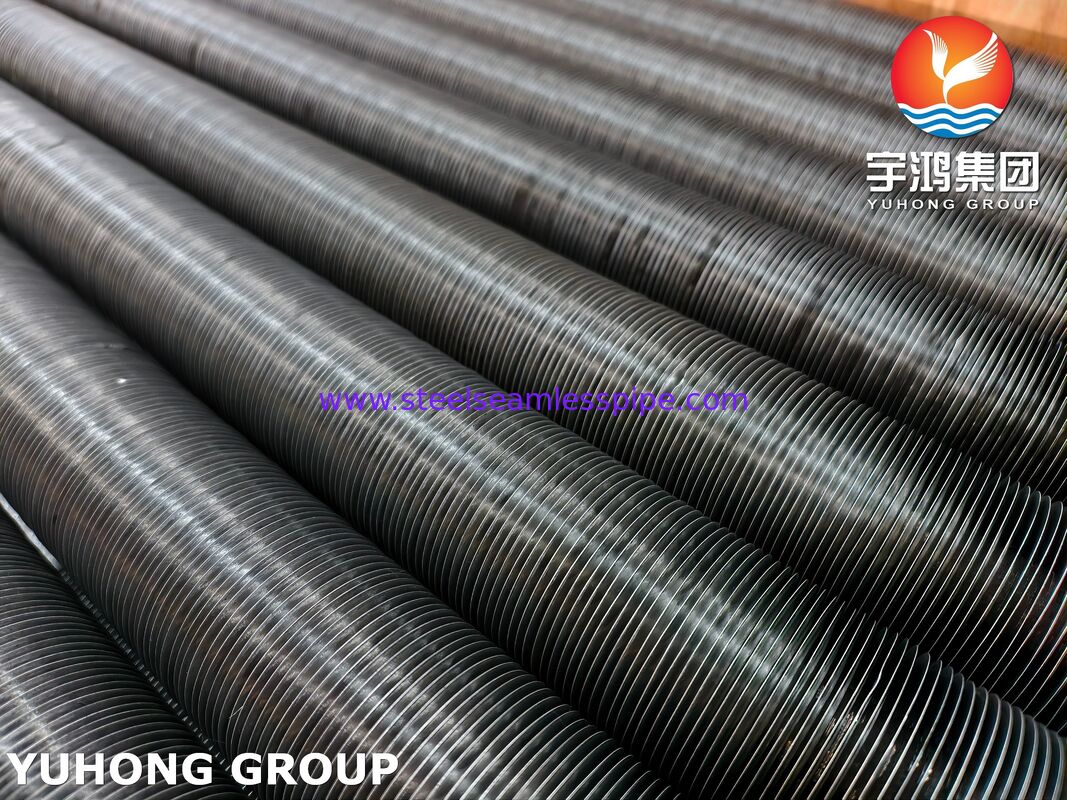

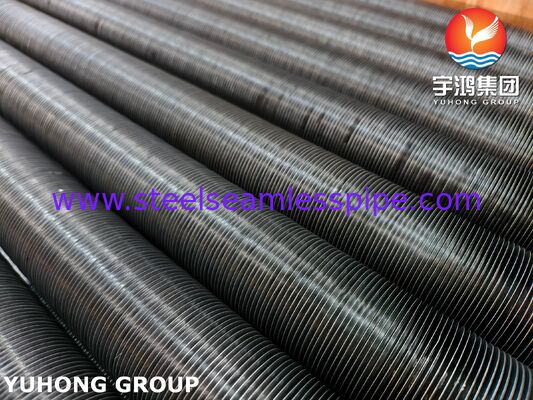

ASTM A179 Embedded Fin Tubes که به آن نیز معروف استتیوب های باله ای G-Type، با ماشینکاری یک شیار مارپیچ دقیق در سطح بیرونی یک لوله فولادی کربن بدون درز ASTM A179 تولید می شوند. یک نوار باله پیوسته به صورت مکانیکی در شیار وارد میشود و مواد لوله اطراف بر روی پایه باله میچرخد تا یک پیوند مکانیکی مطمئن ایجاد کند. این فرآیند تولید حفظ عالی باله، انتقال حرارت کارآمد و قابلیت اطمینان عملیاتی طولانی مدت را تضمین می کند.
ASTM A179 یک لوله فولادی بدون درز کم کربن است که به طور خاص برای مبدل های حرارتی، کندانسورها و تجهیزات انتقال حرارت مشابه ساخته شده است. رسانایی حرارتی عالی، شکل پذیری خوب و خواص مکانیکی قابل اعتماد آن را به یک ماده لوله پایه ایده آل برای تولید لوله پره تعبیه شده تبدیل می کند.
لوله های پره تعبیه شده به طور قابل توجهی سطح انتقال حرارت خارجی را افزایش می دهند و در عین حال مقاومت عالی در برابر لرزش، چرخه حرارتی و عملیات صنعتی مداوم را حفظ می کنند. آنها به طور گسترده در تولید برق، پردازش پتروشیمی، سیستم های HVAC و کاربردهای بازیابی حرارت صنعتی استفاده می شوند.
ویژگی های محصول
- تولید شده از لوله های فولادی کربنی بدون درز ASTM A179
- ساخت و ساز باله G-Type (Embedded) با ماشین کاری دقیق
- هدایت حرارتی عالی برای تبادل حرارتی کارآمد
- اتصال مکانیکی قوی بین باله و لوله
- مقاومت بالا در برابر شل شدن باله در طول چرخه حرارتی
- مناسب برای سرویس های صنعتی با دمای متوسط
- بهبود بهره وری تجهیزات با افزایش سطح
- سازگار با مواد مختلف باله
- عمر طولانی و کاهش تعمیر و نگهداری
- ابعاد باله سفارشی در صورت درخواست موجود است
برنامه های کاربردی معمولی
لوله های باله جاسازی شده ASTM A179 به طور گسترده در موارد زیر استفاده می شود:
- مبدل های حرارتی پوسته و لوله
- مبدل های حرارتی هوا خنک
- کندانسورهای بخار
- سیستم های بازیابی حرارت زباله
- تجهیزات تبادل حرارت HVAC
- کارخانه های پتروشیمی
- پالایشگاه های نفت
- تاسیسات فرآوری شیمیایی
- نیروگاه های تولید برق
- سیستم های خنک کننده فرآیندی
- واحدهای خنک کننده خشک صنعتی
مشخصات محصول
| مورد |
مشخصات |
| لوله پایه استاندارد |
ASTM A179 |
| نوع لوله |
فولاد کم کربن بدون درز سرد |
| نوع باله |
جاسازی شده (G-Type) |
| مواد باله |
آلومینیوم، مس، فولاد کربن، فولاد ضد زنگ |
| روش ساخت |
جاسازی شیار مکانیکی |
| قطر بیرونی لوله |
19.05–63.5 میلیمتر (3/4 اینچ–2-1/2 اینچ) |
| ضخامت دیوار لوله |
1.65-5.0 میلی متر |
| طول لوله |
تا 18000 میلی متر |
| ارتفاع باله |
8-16 میلی متر |
| ضخامت باله |
0.30-0.60 میلی متر |
| فین پیچ |
2.0-6.0 میلی متر |
| حداکثر دمای سرویس توصیه شده |
تا حدود 400 درجه سانتیگراد (بسته به مواد باله و شرایط عملیاتی) |
اندازه های سفارشی، پیکربندی باله ها و مواد برای برآورده کردن نیازهای پروژه خاص در دسترس هستند.
ترکیب شیمیایی ASTM A179
| عنصر |
ترکیب (%) |
| کربن (C) |
≤0.06 |
| منگنز (Mn) |
0.27-0.63 |
| فسفر (P) |
≤0.035 |
| گوگرد (S) |
≤0.035 |
محتوای کربن کم، جوش پذیری، شکل پذیری و هدایت حرارتی عالی را برای کاربردهای انتقال حرارت فراهم می کند.
خواص مکانیکی
| اموال |
ارزش |
| استحکام کششی |
≥325 مگاپاسکال |
| قدرت تسلیم |
≥180 مگاپاسکال |
| ازدیاد طول |
≥35% |
| سختی |
≤72 HRB (تقریباً ≤137 HB) |
این ویژگیها، لولههای بالهای تعبیهشده ASTM A179 را قادر میسازد تا عملکرد قابل اعتمادی را در سیستمهای تبادل حرارتی با فشار کم تا متوسط ارائه دهند.
بازرسی و آزمایش
هر ASTM A179 Embedded Fin Tube را می توان با توجه به ASTM، ASME و الزامات کیفیت خاص مشتری بازرسی کرد.
روش های بازرسی معمولی عبارتند از:
- بررسی گواهینامه مواد خام
- تجزیه و تحلیل ترکیب شیمیایی
- تست خواص مکانیکی
- بازرسی ابعاد لوله
- اندازه گیری ارتفاع باله و گام باله
- تأیید عمق شیار
- بازرسی یکپارچگی باند باله
- تست فشار هیدرواستاتیک
- تست جریان گردابی
- تست اولتراسونیک (UT)
- تست نشت هوا (در صورت درخواست)
- شناسایی مواد مثبت (PMI) (اختیاری)
- بازرسی سطحی بصری
- اندازه گیری صافی
- بسته بندی نهایی و تایید کیفیت
بازرسی های شخص ثالث توسط SGS، TÜV، BV، DNV، Intertek، یا آژانس های بازرسی تعیین شده توسط مشتری در صورت درخواست در دسترس هستند.
مزایای لوله های باله جاسازی شده ASTM A179
فن آوری باله تعبیه شده تعادل عالی بین راندمان حرارتی و دوام مکانیکی را فراهم می کند. نوار باله به طور ایمن در شیار ماشینکاری شده قفل می شود و امکان جدا شدن باله را حتی در هنگام انبساط و انقباض طولانی مدت حرارتی به حداقل می رساند.
در مقایسه با لولههای ساده، لولههای باله تعبیهشده ASTM A179 سطح انتقال حرارت خارجی بیشتری را فراهم میکنند و به طراحان تجهیزات اجازه میدهند تا اندازه مبدل را کاهش دهند و عملکرد حرارتی را افزایش دهند. هدایت حرارتی عالی آنها، همراه با استحکام مکانیکی قابل اعتماد، آنها را به یک راه حل مقرون به صرفه برای طیف گسترده ای از کاربردهای انتقال حرارت صنعتی تبدیل می کند.
چرا لوله های باله جاسازی شده ASTM A179 خود را انتخاب کنید؟
- لوله های پایه فولادی کربن بدون درز ASTM A179 ممتاز
- فناوری پره CNC دقیق برای کیفیت ثابت
- تولید دقیق مطابق با استانداردهای ASTM و ASME
- استحکام اتصال باله به لوله عالی
- بازرسی جامع و قابلیت ردیابی کامل مواد
- هندسه باله و ابعاد لوله سفارشی موجود است
- OEM و قابلیت های ساخت پروژه

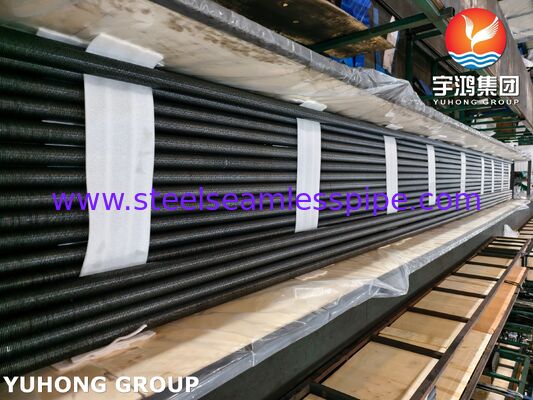

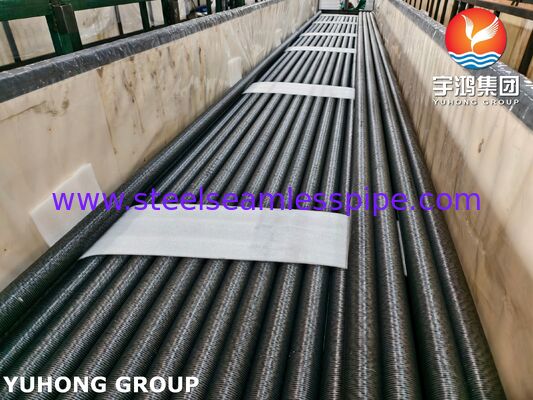

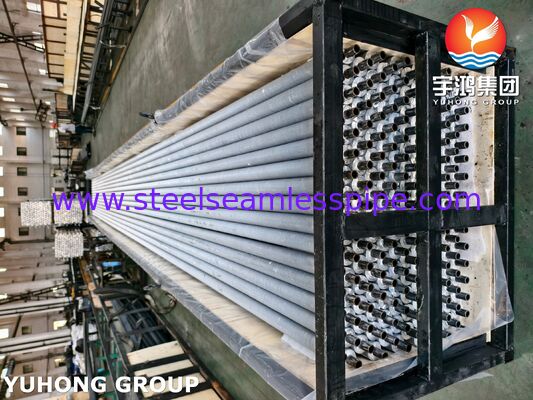

- بسته بندی درجه صادرات برای حمل و نقل بین المللی
- برنامه های تولید سریع و پشتیبانی فنی قابل اعتماد
لوله های باله جاسازی شده ASTM A179 ما برای به حداکثر رساندن راندمان انتقال حرارت و حفظ یکپارچگی مکانیکی طولانی مدت طراحی شده اند. با ساخت دقیق، کنترل کیفیت دقیق و تنظیمات قابل تنظیم، آنها یک انتخاب ایده آل برای مبدل های حرارتی، اکونومایزرها، کندانسورها و سایر سیستم های حرارتی صنعتی هستند که به عملکرد قابل اعتماد و کارآمد نیاز دارند.
