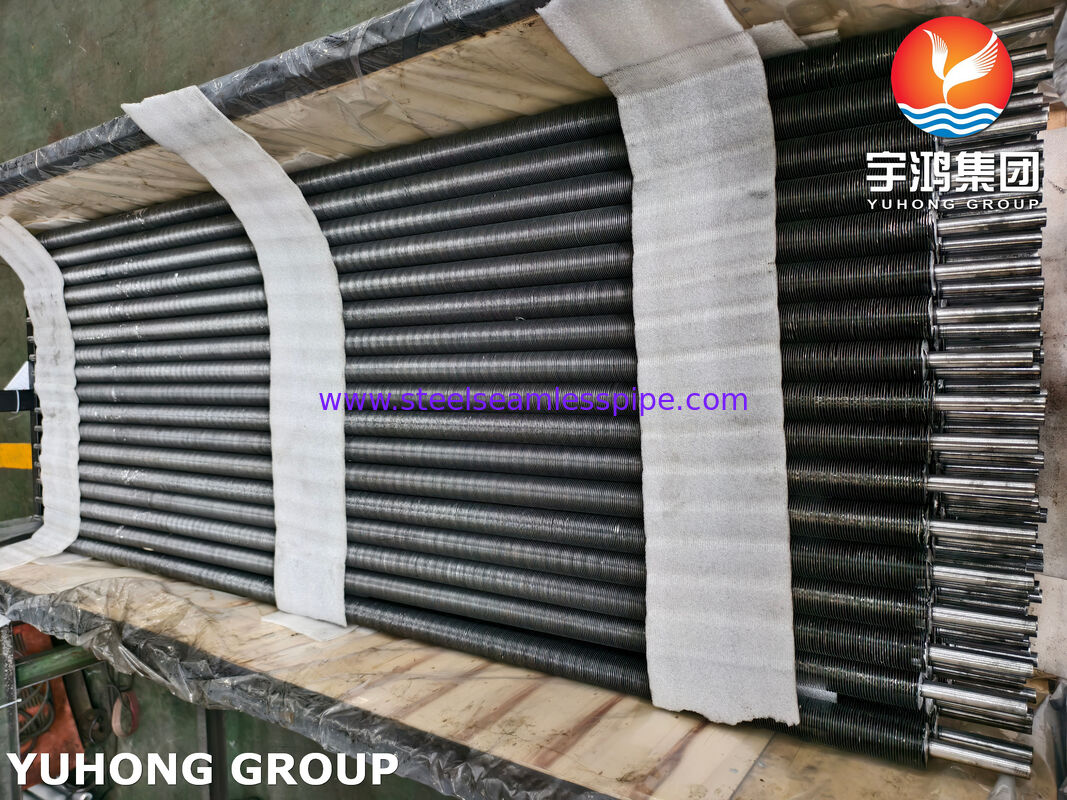

لوله های پره تعبیه شده برای کندانسورهای خنک کننده هوا (GOST 550-2020 + AL1060)
بررسی اجمالی محصول
لوله های پره تعبیه شده برای کندانسورهای خنک کننده هوااجزای انتقال حرارت با کارایی بالا هستند که برایسیستم های کندانسور هوا خنک (ACC)و کاربردهای خنک کننده صنعتی در مقیاس بزرگ. تولید شده با الفلوله پایه فولاد کربنی GOST 550-2020 همراه با باله های تعبیه شده آلومینیومی AL1060این لوله ها رسانایی حرارتی عالی، استحکام مکانیکی و مقاومت طولانی مدت در برابر خوردگی را ارائه می دهند.
ساختار باله تعبیه شده با ماشینکاری شیارهای مارپیچ در سطح بیرونی لوله فولادی و جاسازی محکم باله های آلومینیومی در شیارها تولید می شود. این روش اتصال مکانیکی یک اتصال پره به لوله بادوام ایجاد می کند و از انتقال حرارت کارآمد حتی در شرایط ارتعاش بالا، چرخه حرارتی و شرایط کار در فضای باز اطمینان حاصل می کند.
این لوله های پره به طور گسترده در مورد استفاده قرار می گیرندنیروگاه ها، تاسیسات پتروشیمی، واحدهای پالایشگاهی، کارخانه های فرآوری گاز طبیعی و سیستم های تراکم بخار صنعتی، که در آن عملکرد رد حرارت قابل اعتماد و عمر طولانی ضروری است.
ویژگی ها و مزایا محصول
1. راندمان حرارتی بالا
پره های آلومینیومی AL1060 رسانایی حرارتی عالی را ارائه می دهند و به طور قابل توجهی منطقه انتقال حرارت خارجی را در مقایسه با لوله های لخت افزایش می دهند. مساحت سطح بزرگ شده راندمان انتقال حرارت سمت هوا را بهبود می بخشد و امکان طراحی کندانسور فشرده را فراهم می کند.
2. پیوند مکانیکی قوی بین باله و لوله
فرآیند تولید باله تعبیه شده یک اتصال مکانیکی محکم بین پره آلومینیومی و لوله فولادی ایجاد می کند. این امر از شل شدن باله در هنگام نوسانات دما، لرزش و عملکرد طولانی مدت جلوگیری می کند.
3. مقاومت در برابر خوردگی در فضای باز
پره های آلومینیومی به طور طبیعی یک لایه اکسید محافظ را تشکیل می دهند و در برابر خوردگی جوی مقاومت می کنند. لوله فولادی GOST 550-2020 قابلیت تحمل فشار قابل اعتماد را برای سرویس کندانسور ارائه می دهد.
4. مناسب برای محیط های سخت صنعتی
لوله های پره تعبیه شده مخصوصاً برای کندانسورهای هوا خنک در معرض موارد زیر مناسب هستند:
- دمای بالای محیط
- گرد و غبار و جو صنعتی
- لرزش مداوم
- تغییرات دما زیاد
فرآیند تولید
-
آماده سازی لوله پایه
- لوله های فولادی کربن GOST 550-2020 بازرسی شده و سطح تمیز می شود.
- ابعاد لوله و کیفیت سطح قبل از پره زدن بررسی می شود.
-
ماشینکاری شیار
- شیارهای حلزونی دقیقاً روی سطح بیرونی لوله ماشینکاری می شوند.
- عمق شیار و گام برای اطمینان از تعبیه مناسب باله آلومینیومی کنترل می شود.
-
تعبیه باله آلومینیومی
- نوارهای آلومینیومی AL1060 تحت کشش کنترل شده به شیارها پیچیده می شوند.
- مواد لوله به طور مکانیکی در اطراف ریشه باله منبسط می شود تا اتصال ایمن حاصل شود.
-
پایان درمان
- بازرسی ابعادی
- بررسی کیفیت سطح
- تست فشار هیدرولیک
- تایید نهایی کیفیت
مشخصات مشترک
| مورد |
محدوده مشخصات |
| مواد لوله پایه |
فولاد کربنی GOST 550-2020 |
| مواد باله |
آلومینیوم AL1060 |
| نوع لوله |
لوله فولادی بدون درز |
| نوع ساخت |
لوله باله باند مکانیکی L-foot جاسازی شده / شیاردار |
| قطر بیرونی لوله |
25.4 میلی متر - 76.2 میلی متر |
| ضخامت دیوار لوله |
2.0 میلی متر - 8.0 میلی متر |
| طول لوله |
3000 میلی متر – 18000 میلی متر |
| ارتفاع باله |
8 میلی متر - 20 میلی متر |
| ضخامت باله |
0.2 میلی متر - 0.5 میلی متر |
| فین پیچ |
2.0 میلی متر - 5.0 میلی متر |
| حداکثر دمای عملیاتی |
تا حدود 300 درجه سانتیگراد (بسته به شرایط طراحی) |
ابعاد سفارشی با توجه به نقشه های مشتری و الزامات طراحی کندانسور در دسترس است.
برنامه های کاربردی معمولی
لوله های باله ای تعبیه شده تولید شده بامواد GOST 550-2020 + AL1060معمولاً در موارد زیر استفاده می شوند:
- کندانسورهای هوا خنک (ACC)
- سیستم های کندانسور توربین بخار
- نیروگاه های تولید برق
- واحدهای خنک کننده فرآیند پتروشیمی
- سیستم های بازیابی حرارت پالایشگاهی
- تاسیسات فرآوری گاز طبیعی
- سیستم های خنک کننده صنعتی
- تجهیزات مبدل حرارتی در مقیاس بزرگ
روش های بازرسی و آزمایش
برای اطمینان از قابلیت اطمینان و انطباق با الزامات مبدل حرارتی صنعتی، لوله های پره تعبیه شده تحت مراحل بازرسی جامع قرار می گیرند.
1. بازرسی مواد خام
- تأیید گواهی مواد (MTC)
- تجزیه و تحلیل ترکیب شیمیایی
- تست خواص مکانیکی
- بازرسی ابعادی
2. آزمایش لوله پایه
- تست اولتراسونیک (UT)
- تست جریان گردابی (ECT)
- تست فشار هیدرولیک
- بازرسی سطحی بصری
3. بازرسی کیفیت فین باند
- بررسی اتصال پره به لوله

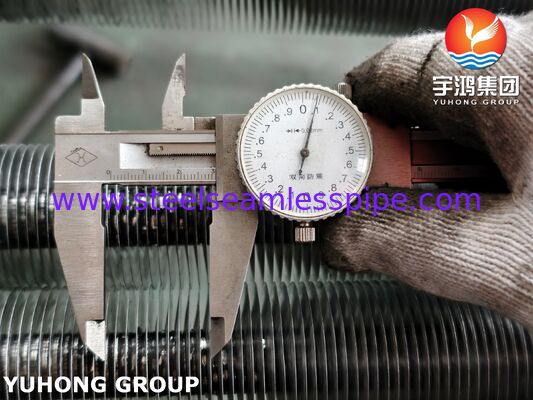

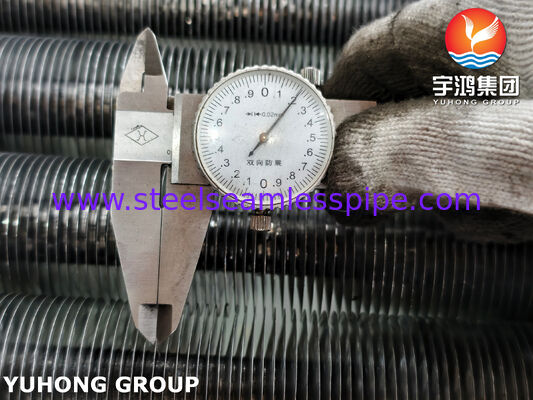

- اندازه گیری ارتفاع باله و گام
- تایید قدرت کشش
- بازرسی عیوب سطحی
4. بازرسی نهایی

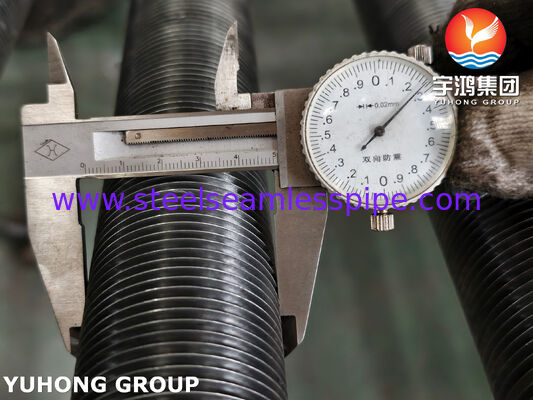

- اندازه گیری قطر خارجی
- بازرسی ضخامت دیوار
- بازرسی صافی لوله
- تأیید طول
- بازرسی بسته بندی
ترکیب شیمیایی
لوله پایه فولادی کربنی GOST 550-2020 (معمولی)
| عنصر |
محتوای معمولی (%) |
| کربن (C) |
≤ 0.25 |
| سیلیکون (Si) |
0.17 - 0.37 |
| منگنز (Mn) |
0.35 - 0.80 |
| فسفر (P) |
0.035 ≤ |
| گوگرد (S) |
0.035 ≤ |
| آهن (آهن) |
تعادل |
ترکیب شیمیایی ممکن است با توجه به نوع فولاد GOST مشخص شده توسط مشتری متفاوت باشد.
مواد باله آلومینیومی AL1060
| عنصر |
محتوای معمولی (%) |
| آلومینیوم (Al) |
≥ 99.60 |
| سیلیکون (Si) |
≤ 0.25 |
| آهن (آهن) |
≤ 0.35 |
| مس (مس) |
≤ 0.05 |
| منگنز (Mn) |
≤ 0.03 |
| منیزیم (Mg) |
≤ 0.03 |
| روی (روی) |
≤ 0.05 |
خواص مکانیکی
لوله فولادی GOST 550-2020 (معمولی)
| اموال |
مورد نیاز |
| استحکام کششی |
370 - 500 مگاپاسکال |
| قدرت تسلیم |
≥ 215 مگاپاسکال |
| ازدیاد طول |
≥ 20% |
| سختی |
با توجه به شرایط درجه قابل اجرا |
مواد باله آلومینیومی AL1060
| اموال |
ارزش معمولی |
| استحکام کششی |
70 - 130 مگاپاسکال |
| قدرت تسلیم |
20 تا 80 مگاپاسکال |
| ازدیاد طول |
≥ 20% |
| تراکم |
2.70 گرم بر سانتی متر مکعب |
| هدایت حرارتی |
تقریبا 230 W/m·K |
چرا لوله های باله جاسازی شده ما را انتخاب کنید؟
- مطابق با الزامات صنعت مبدل حرارتی بین المللی ساخته شده است
- عملکرد لوله فولادی GOST 550-2020 قابل اعتماد
- پره های آلومینیومی AL1060 با رسانایی بالا
- اتصال مکانیکی قوی باله به لوله
- مناسب برای کاربردهای کندانسور هوا خنک با ظرفیت بالا
- بازرسی دقیق در سراسر تولید
- اندازه های سفارشی در دسترس برای پیمانکاران EPC و تولید کنندگان مبدل حرارتی OEM
