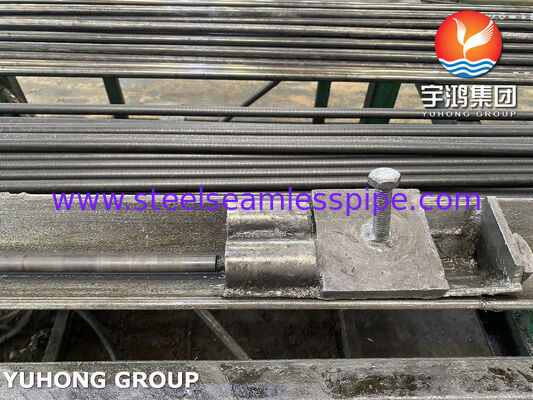

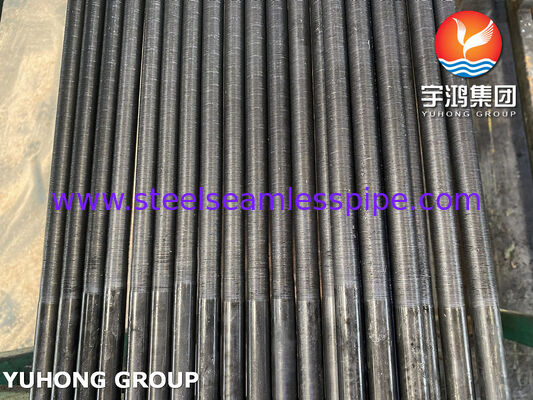

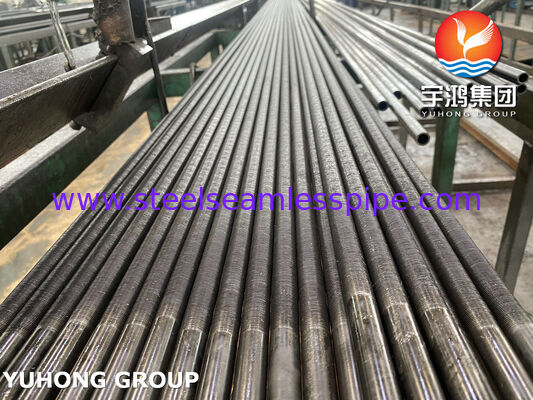

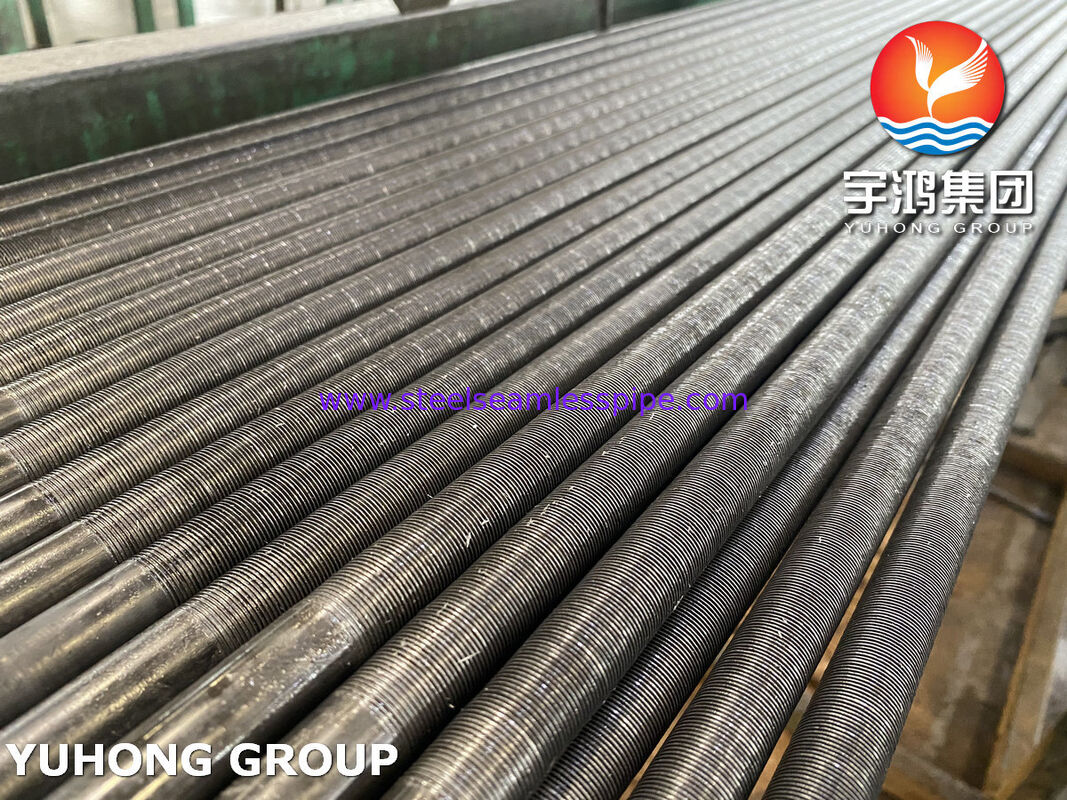

لوله های کم پره برای کندانسور - لوله فولادی کربنی ASTM A179 کم باله
بررسی اجمالی محصول
لوله های کم پره ASTM A179 برای کندانسورلوله های انتقال حرارت مهندسی شده ویژه ای هستند که برای افزایش راندمان حرارتی در کندانسورهای پوسته و لوله، اواپراتورها و سایر سیستم های مبدل حرارتی فشرده طراحی شده اند. تولید شده از کیفیت بالالوله های فولادی کم کربن بدون درز ASTM A179این لوله ها دارای ساختار باله ای یکپارچه هستند که بر روی سطح لوله بیرونی شکل گرفته است که به طور قابل توجهی ناحیه انتقال حرارت را گسترش می دهد و در عین حال مقاومت مکانیکی و مقاومت فشار عالی را حفظ می کند.
در مقایسه با لولههای صاف معمولی، لولههای با پره پایین، سطح خارجی بزرگتری، تلاطم سیال بهبود یافته و عملکرد تبادل حرارتی را بدون افزایش قابلتوجهی اندازه تجهیزات فراهم میکنند. آنها به طور گسترده ای درکندانسورهای بخار، کندانسورهای تبرید، مبدل های حرارتی نیروگاه، سیستم های HVAC و تجهیزات خنک کننده فرآیندهای صنعتی.
لوله های پره پایین ASTM A179 ما تحت رویه های کنترل کیفیت دقیق برای اطمینان از دقت ابعادی، عملکرد قابل اعتماد و عمر طولانی در برنامه های کاربردی انتقال گرما تولید می شوند.
ویژگی های ساخت لوله با پره پایین ASTM A179
1. طراحی یکپارچه کم باله
باله ها بطور مکانیکی مستقیماً از دیواره لوله اصلی تشکیل می شوند و یک پیوند متالورژیکی قوی بین لوله و باله ایجاد می کنند. این ساختار یکپارچه خطر شل شدن باله یا مقاومت تماسی که در طرحهای باله متصل به بیرون وجود دارد را از بین میبرد.
مزایای کلیدی عبارتند از:
- افزایش سطح انتقال حرارت
- بهبود راندمان کندانسور
- مقاومت بهتر در برابر لرزش و چرخه حرارتی
- طراحی مبدل حرارتی فشرده
- کاهش هزینه های عملیاتی و نگهداری
2. پایه لوله فولادی کربنی ASTM A179
ASTM A179 لولههای فولادی کم کربن بدون درز را مشخص میکند که معمولاً برای مبدلهای حرارتی و کندانسور استفاده میشوند. مواد فراهم می کند:
- هدایت حرارتی عالی
- جوش پذیری خوب
- خواص مکانیکی پایدار
- عملکرد قابل اعتماد در شرایط دما و فشار متوسط
مشخصات متداول لوله های کم باله ASTM A179
| مورد |
مشخصات |
| نوع محصول |
لوله کم باله یکپارچه |
| مواد پایه |
فولاد کربنی ASTM A179 / ASME SA179 |
| فرآیند تولید |
بدون درز سرد کشیده + نورد باله یکپارچه |
| کاربرد |
کندانسور، مبدل حرارتی، اواپراتور |
| نوع لوله |
بدون درز |
| نوع باله |
باله های یکپارچه با ارتفاع کم |
| وضعیت سطح |
آنیل شده / ترشی / پایان روشن |
| طول |
معمولاً 3-12 متر یا سفارشی |
| استاندارد |
ASTM A179 / ASME SA179 |
محدوده اندازه مشترک
لوله های پره پایین ASTM A179 را می توان بر اساس طرح های مبدل حرارتی مشتری تولید کرد. ابعاد معمولی عبارتند از:
محدوده قطر بیرونی لوله
- 12.7 میلی متر (1/2 اینچ)
- 15.88 میلی متر (5/8 اینچ)
- 19.05 میلی متر (3/4 اینچ)
- 22.0 میلی متر
- 25.4 میلی متر (1 اینچ)
- 31.75 میلی متر (1-1/4 اینچ)
محدوده ضخامت دیوار لوله
- 1.0 میلی متر
- 1.2 میلی متر
- 1.5 میلی متر
- 1.65 میلی متر
- 2.0 میلی متر
- 2.5 میلی متر
پارامترهای باله معمولی
| پارامتر |
محدوده معمولی |
| ارتفاع باله |
0.8-2.5 میلی متر |
| تراکم باله |
16-40 باله / اینچ |
| فین پیچ |
0.6-1.6 میلی متر |
| ضخامت باله |
0.15-0.35 میلی متر |
| افزایش قطر باله |
تقریباً 1.2-1.6 برابر لوله OD |
ابعاد سفارشی بر اساس الزامات طراحی حرارتی کندانسور موجود است.
ترکیب شیمیایی مواد ASTM A179
الزامات شیمیایی معمول طبق ASTM A179:
| عنصر |
ترکیب (%) |
| کربن (C) |
0.06-0.18 |
| منگنز (Mn) |
0.27-0.63 |
| فسفر (P) |
0.035 ≤ |
| گوگرد (S) |
0.035 ≤ |
محتوای کم کربن کنترلشده، شکلپذیری عالی و قابلیت شکلدهی سرد را فراهم میکند و ASTM A179 را برای ساخت بالههای یکپارچه مناسب میکند.
ویژگی های مکانیکی لوله های کم باله ASTM A179
| اموال |
مورد نیاز |
| استحکام کششی |
≥ 325 مگاپاسکال |
| قدرت تسلیم |
≥ 180 مگاپاسکال |
| ازدیاد طول |
≥ 35٪ |
خواص مکانیکی تضمین می کند که لوله می تواند مقاومت کند:
- انبساط در طول ساخت مبدل حرارتی
- تنش حرارتی ناشی از تغییرات دما
- عملیات فشار داخلی
- جابجایی مکانیکی در حین نصب
روش های بازرسی و آزمایش
برای تضمین قابلیت اطمینان محصول، لوله های پره پایین ASTM A179 تحت بازرسی و آزمایش جامع قرار می گیرند.
1. تجزیه و تحلیل شیمیایی
هر دسته تولید با استفاده از:
- طیف سنج انتشار نوری (OES)
- تایید ترکیب شیمیایی
این امر انطباق با الزامات ASTM A179 را تضمین می کند.
2. بازرسی ابعادی
بازرسی شامل:
- اندازه گیری قطر خارجی
- اندازه گیری ضخامت دیوار
- بازرسی ارتفاع باله
- اندازه گیری گام باله
- تایید طول لوله
- بازرسی صافی
تجهیزات اندازه گیری پیشرفته ابعاد سطح انتقال حرارت دقیق را تضمین می کند.
3. تست مکانیکی
تست های مکانیکی عبارتند از:
تست کشش
تایید می کند:
- استحکام کششی
- قدرت تسلیم
- عملکرد ازدیاد طول
تست سختی
شرایط مناسب مواد و قوام ساخت را تضمین می کند.
4. آزمایش غیر مخرب (NDT)
روش های تست موجود عبارتند از:
تست جریان گردابی (ECT)
تشخیص می دهد:
- عیوب سطحی
- ترک ها
- ناپیوستگی های مادی
تست اولتراسونیک (UT)
چک ها:
- عیوب داخلی
- یکنواختی ضخامت دیوار
تست هیدرواستاتیک
تایید می کند:
- مقاومت در برابر فشار
- یکپارچگی لوله
- پیشگیری از نشت
5. بازرسی سطحی و بصری
هر لوله برای موارد زیر بازرسی می شود:
- تغییر شکل باله
- خراش های سطحی
- اکسیداسیون
- عیوب ساخت
- الزامات نظافت
کاربردهای لوله های کم پره ASTM A179
لوله های کندانسور کم باله ASTM A179 به طور گسترده در موارد زیر استفاده می شود:
کندانسورهای بخار
مورد استفاده در:
- سیستم های تولید برق
- واحدهای بازیابی بخار صنعتی
- گیاهان فرآیندی
کندانسورهای تبرید
مناسب برای:
- چیلرها
- سیستم های برودتی HVAC
- تجهیزات خنک کننده
مبدل های حرارتی پوسته و لوله
مورد استفاده برای:
- پردازش شیمیایی
- سیستم های پتروشیمی
- کاربردهای خنک کننده صنعتی
اواپراتورها و تجهیزات انتقال حرارت فرآیند
ارائه راندمان انتقال حرارت افزایش یافته در طرح های فشرده.
مزایای لوله های کم پره ASTM A179
- ظرفیت انتقال حرارت بالاتر در مقایسه با لوله های صاف
- کاهش اندازه مبدل و مصرف مواد
- هدایت حرارتی لوله به باله عالی
- عملکرد مکانیکی قابل اعتماد
- مناسب برای تولید کندانسور با حجم بالا
- راه حل مقرون به صرفه فولاد کربنی
- سازگار با طرح های استاندارد مبدل حرارتی پوسته و لوله
چرا لوله های با پره کم ASTM A179 ما را انتخاب کنید؟
ما لوله های کم باله را با کنترل دقیق بر روی موارد زیر تولید می کنیم:
- کیفیت مواد اولیه
- ابعاد لوله
- دقت هندسه باله
- پرداخت سطح
- عملکرد مکانیکی
- روش های آزمایش غیر مخرب
لوله های پره پایین ASTM A179 ما یک راه حل انتقال حرارت کارآمد و مقرون به صرفه برای سازندگان کندانسور، پیمانکاران EPC و تامین کنندگان مبدل حرارتی صنعتی در سراسر جهان ارائه می دهند.
