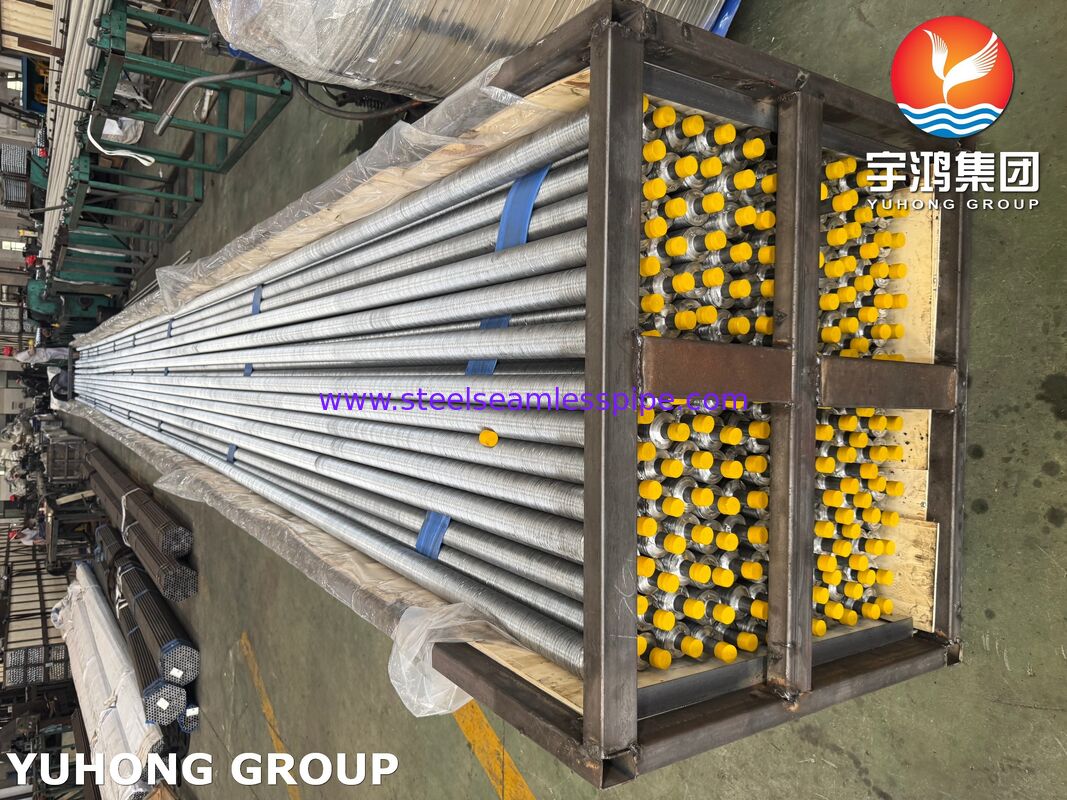

لوله های پره دار نوع KL برای مبدل های حرارتی هوا خنک – لوله های فولادی کربن ASME SA179
مرور کلی محصول
لوله های پره دار نوع KL تولید شده با مواد ASME SA179 اجزای انتقال حرارت پرکاربرد هستند که برایمبدل های حرارتی هوا خنک (ACHE)، خنک کننده های صنعتی، کندانسورها و تجهیزات تبادل حرارت فرآیندی طراحی شده اند. این محصول یک لوله فولادی کم کربن بدون درز کشیده شده سردلوله پایه ASME SA179 را با یک پره آلومینیومی L شکل که به صورت مکانیکی روی سطح لوله مخصوص دندانه دار شده قفل شده است، ترکیب می کند.
فرآیند پره دار کردن KL اتصال مکانیکی قوی تری بین لوله و پره نسبت به لوله های پره دار نوع L معمولی ایجاد می کند. سطح لوله دندانه دار شده فشار تماس را افزایش می دهد و پایداری پره را بهبود می بخشد و لوله های پره دار KL را برای کاربردهایی که شاملچرخه حرارتی، ارتعاش و عملکرد مداوم در فضای باز باقی می مانند.
لوله های پره دار KL ASME SA179 معمولاً برای پالایشگاه ها، پتروشیمی ها، تأسیسات گاز طبیعی، سیستم های تولید برق، تجهیزات HVAC و واحدهای خنک کننده صنعتی که در آن انتقال حرارت کارآمد در سمت هوا و عملکرد قابل اعتماد طولانی مدت مورد نیاز است، انتخاب می شوند.
ویژگی ها و مزایای کلیدی
اتصال مکانیکی پره تقویت شده
طراحی پره KL از موارد زیر استفاده می کند:
- دندانه دار کردن دقیق روی سطح لوله
- نوار پره آلومینیومی L شکل پیچیده شده به صورت مارپیچ
- قفل مکانیکی بین پایه پره و لوله
این ساختار مقاومت بهبود یافته ای در برابر شل شدن پره ناشی از نوسانات دما و ارتعاش تجهیزات فراهم می کند.
راندمان انتقال حرارت بالا
سطح پره گسترش یافته، مساحت انتقال حرارت خارجی را افزایش می دهد و به مبدل های حرارتی هوا خنک اجازه می دهد تا با کاهش ابعاد تجهیزات، عملکرد حرارتی بالاتری را دستیابی کنند.
شکل پذیری عالی لوله ASME SA179
لوله های فولادی کم کربن ASME SA179 ارائه می دهند:
- چکش خواری عالی برای عملیات پره دار کردن
- ضخامت دیواره یکنواخت
- استحکام مکانیکی قابل اعتماد
- هدایت حرارتی خوب
- عملکرد پایدار در سرویس مبدل حرارتی
راه حل انتقال حرارت مقرون به صرفه
لوله های پره دار KL تعادلی بین عملکرد و اقتصاد را فراهم می کنند و آنها را به یکی از طرح های لوله پره دار ترجیحی برای کاربردهای هوا خنک در دمای متوسط تبدیل می کنند.
کاربردهای اصلی
لوله های پره دار KL ASME SA179 به طور گسترده ای در موارد زیر استفاده می شوند:
مبدل های حرارتی هوا خنک (ACHE)
- خنک کننده های هوا در پالایشگاه
- خنک کننده های فرآیند پتروشیمی
- خنک کننده های پس از کمپرسور گاز
- سیستم های خنک کننده گاز طبیعی
- واحدهای خنک کننده فرآیند شیمیایی
کندانسورها و مبدل های حرارتی
- کندانسورهای هیدروکربنی
- کندانسورهای بخار
- خنک کننده های روغن
- مبدل های حرارتی روغن روان کننده
- بسته های مبدل حرارتی پوسته و لوله
سیستم های خنک کننده صنعتی
- خنک کننده کمکی نیروگاه
- واحدهای کندانسور HVAC
- سیستم های تبرید
- تجهیزات بازیابی حرارت اتلافی
مشخصات و محدوده اندازه رایج
| مورد |
مشخصات معمول |
| جنس لوله پایه |
فولاد کم کربن بدون درز کشیده شده سرد ASME SA179 |
| نوع پره |
نوع KL (پره پیچیده شده L شکل دندانه دار) |
| جنس پره |
آلومینیوم 1060 / آلومینیوم 1100 / مس (اختیاری) |
| قطر خارجی لوله |
12.7 میلی متر – 38.1 میلی متر (1/2 اینچ – 1-1/2 اینچ) |
| ضخامت دیواره لوله |
1.0 میلی متر – 3.5 میلی متر |
| طول لوله |
3000 میلی متر – 18000 میلی متر |
| ارتفاع پره |
8 میلی متر – 19 میلی متر |
| ضخامت پره |
0.25 میلی متر – 0.50 میلی متر |
| گام پره |
1.5 میلی متر – 3.5 میلی متر (تقریباً 7-17 پره در اینچ) |
| حداکثر دمای سرویس |
معمولاً تا 250 درجه سانتیگراد بسته به جنس پره و شرایط عملیاتی |
ابعاد لوله پره دار KL سفارشی می تواند مطابق با نقشه های مشتری، الزامات طراحی حرارتی و مشخصات سازنده مبدل حرارتی تولید شود.
ترکیب شیمیایی ASME SA179
ASME SA179 لوله های فولادی کم کربن بدون درز کشیده شده سرد را برای مبدل های حرارتی لوله ای، کندانسورها و تجهیزات مشابه انتقال حرارت مشخص می کند.
ترکیب شیمیایی معمول:
| عنصر |
الزامات |
| کربن (C) |
0.06 – 0.18% |
| منگنز (Mn) |
0.27 – 0.63% |
| فسفر (P) |
≤0.035% |
| گوگرد (S) |
≤0.035% |
ترکیب کم کربن کنترل شده، قابلیت ماشین کاری عالی، عملکرد کار سرد و مقاومت در برابر ترک خوردگی در طول فرآیند پره دار کردن KL را فراهم می کند.
خواص مکانیکی ASME SA179
الزامات مکانیکی معمول:
| خاصیت |
حداقل الزامات |
| مقاومت کششی |
325 مگاپاسکال |
| مقاومت تسلیم |
180 مگاپاسکال |
| ازدیاد طول |
35% |
| سختی |
حداکثر 72 HRB |
این خواص مکانیکی تضمین می کنند که لوله می تواند فرآیندهای تولید را تحمل کند و قابلیت اطمینان ساختاری را در طول عملیات مبدل حرارتی حفظ کند.
فرآیند تولید
1. بازرسی لوله خام
لوله های بدون درز ASME SA179 برای موارد زیر بازرسی می شوند:
- ترکیب شیمیایی
- دقت قطر خارجی
- ضخامت دیواره
- وضعیت سطح
- صافی
2. دندانه دار کردن لوله
سطح خارجی لوله با الگوی دندانه دار شده پردازش مکانیکی می شود تا ناحیه اتصال بین لوله و پره افزایش یابد.
3. پیچیدن پره
یک نوار پره آلومینیومی L شکل به طور مداوم دور لوله دندانه دار شده پیچیده می شود و یک اتصال مکانیکی محکم ایجاد می کند.
4. فشرده سازی و کالیبراسیون پره
پایه پره به شدت روی سطح لوله فشرده می شود تا کیفیت تماس و راندمان انتقال حرارت بهبود یابد.
5. بازرسی کیفیت نهایی
لوله های پره دار KL تکمیل شده برای دقت ابعادی، کیفیت اتصال پره و وضعیت سطح بررسی می شوند.
روش های بازرسی و تست
برای اطمینان از انطباق با الزامات ASME SA179 و مشخصات مشتری، لوله های پره دار KL تحت بازرسی جامع قرار می گیرند:
تست لوله پایه
- تجزیه و تحلیل ترکیب شیمیایی با طیف سنج انتشار نوری
- تست مقاومت کششی
- تست مقاومت تسلیم
- تست ازدیاد طول
- تست سختی
- تست صاف کردن
- تست شعله ور شدن
- تست فشار هیدرواستاتیک
- آزمایش جریان گردابی
- تست اولتراسونیک (در صورت مشخص شدن)
بازرسی لوله پره دار KL تکمیل شده

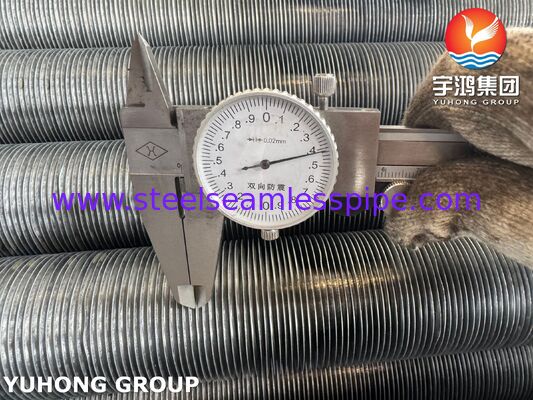

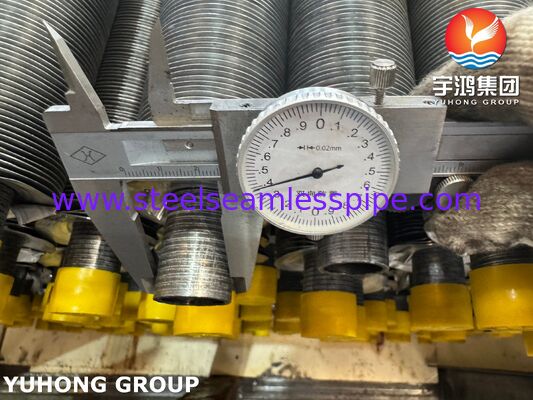

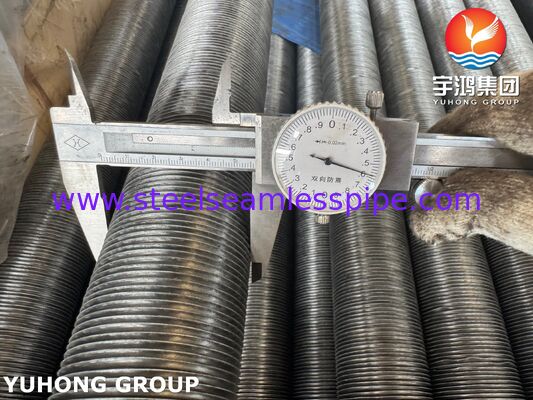

- اندازه گیری قطر لوله
- تأیید طول لوله
- بازرسی ارتفاع پره
- اندازه گیری گام پره
- بازرسی ضخامت پره
- بررسی اتصال پره
- بررسی صافی
- بازرسی سطح بصری
اسناد کیفیت
اسناد موجود شامل موارد زیر است:
- گواهینامه های مواد ASME SA179
- گواهینامه های بازرسی EN 10204 3.1
- گزارشات تست مکانیکی
- گزارشات تست غیر مخرب
- سوابق بازرسی ابعادی
صنایع تحت پوشش
| صنعت |
تجهیزات معمول |
| نفت و گاز |
خنک کننده های هوا، کندانسورهای فرآیند |
| پتروشیمی |
خنک کننده های گاز، مبدل های هیدروکربنی |
| پردازش شیمیایی |
سیستم های بازیابی حرارت |
| تولید برق |
تجهیزات خنک کننده |
| HVAC و تبرید |
واحدهای کندانسینگ |
| تولید صنعتی |
سیستم های خنک کننده فرآیند |
چرا لوله های پره دار KL ASME SA179 را انتخاب کنیم؟
لوله های پره دار KL ASME SA179 راه حلی قابل اعتماد برای کاربردهای مبدل حرارتی هوا خنک که نیاز بهانتقال حرارت کارآمد، اتصال پره ایمن و عملکرد اقتصادیدارند، ارائه می دهند. ترکیب یک لوله فولادی کربن بدون درز با کیفیت بالا و پره های آلومینیومی قفل شده مکانیکی، عملکرد پایداری را در محیط های صنعتی چالش برانگیز ارائه می دهد.
با قابلیت ساخت عالی، قابلیت انتقال حرارت اثبات شده و انعطاف پذیری کاربرد گسترده، لوله های پره دار KL همچنان یک انتخاب ترجیحی برای مهندسان طراحخنک کننده های هوا، کندانسورها و سیستم های مبدل حرارتی صنعتی باقی می مانند.
