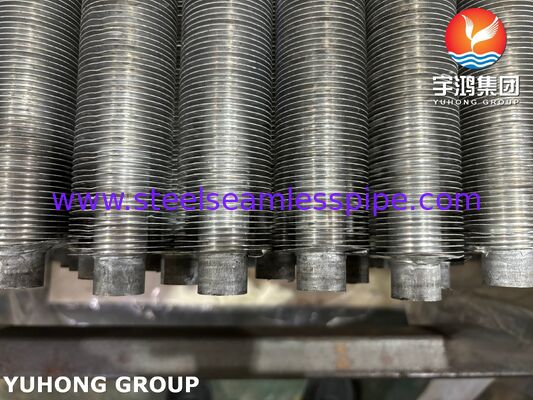

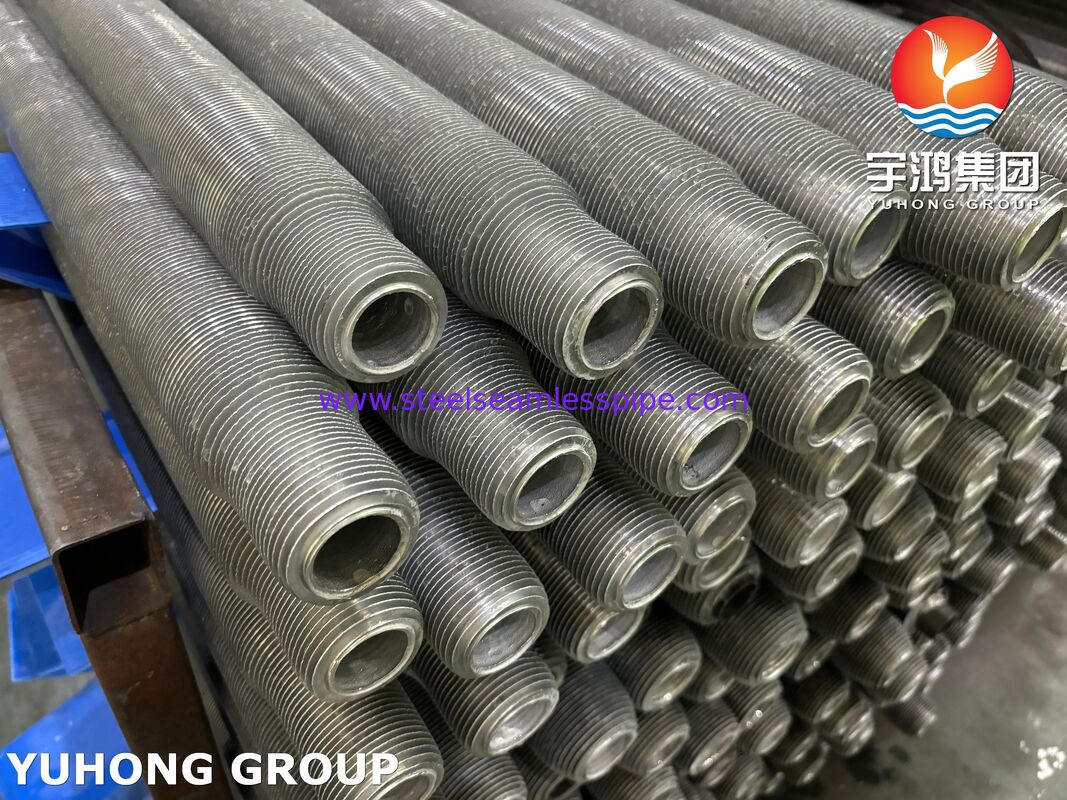

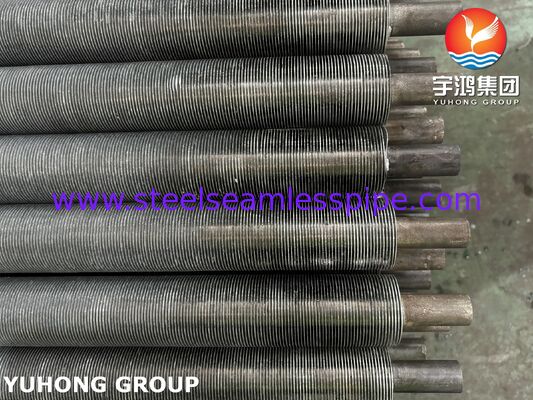

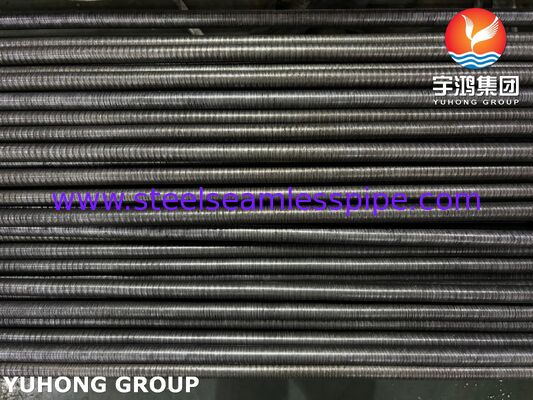

لوله های بالدار اکستروژ شده برای کاندنسرهای خنک شده با هوا (ASTM A192 + آلومینیوم 1060)
خلاصه ی محصول
لوله های بالدار اکستروژ شده برای کاندنسرهای خنک شده با هوااجزای انتقال گرما با کارایی بالا هستند که برای کاربردهای خنک کننده ای که عملکرد حرارتی قابل اعتماد، مقاومت در برابر خوردگی و عمر طولانی مورد نیاز است طراحی شده اند.تولید شده با کیفیت بالالوله پایه ای از فولاد کربن ASTM A192ومواد بالش بیرونی آلومینیوم 1060، این لوله ها قابلیت تبادل گرما عالی را برایتهویه کننده های خنک کننده هوا (ACC) ، سیستم های خنک کننده نیروگاه های برق، تاسیسات پتروشیمی، واحدهای پالایشگاه و تجهیزات بازیابی گرما صنعتی.
فرآیند تولید اکستروژن یک ساختار فلز آلومینیومی یکپارچه را در اطراف لوله فولادی تشکیل می دهد و یک پیوند مکانیکی قوی بین فلز و لوله ایجاد می کند.در مقایسه با لوله های پرنده پیچیده یا جوش خورده سنتی، لوله های بالدار اکسترود شده ثبات تماس بهبود یافته، حفاظت از خوردگی افزایش یافته و مقاومت برتر در برابر ارتعاش و چرخه حرارتی را ارائه می دهند.
ترکیبی از لوله های فولاد کربن ASTM A192 و باله های آلومینیوم 1060 یک تعادل بهینه از قدرت مکانیکی، رسانایی حرارتی و عملکرد اقتصادی را فراهم می کند،که آنها را به طور گسترده ای در سیستم های مبادله گرما بزرگ هوا خنک می کند.
ویژگی های کلیدی و مزایا
1. ساختار باله های یکپارچه
باله آلومینیومی به صورت مکانیکی بر روی سطح بیرونی لوله فولادی فشار داده می شود، که تضمین می کند:
- فشار تماس باله با لوله بالا
- مقاومت تماس حرارتی کاهش یافته
- بهره وری انتقال گرما در دراز مدت
- مقاومت عالی در برابر لرزش و گسترش حرارتی
2محافظت از خوردگی عالی
در طول اکستروژن، آلومینیوم یک لایه محافظ مداوم را در اطراف سطح لوله تشکیل می دهد.کمک به محافظت از لوله فولاد کربن از خوردگی جوی و بهبود قابلیت اطمینان سرویس در تاسیسات بیرونی.
3عملکرد انتقال گرما بالا
آلومینیوم 1060 رسانایی حرارتی عالی را فراهم می کند و اجازه می دهد تا تبعید گرما در تهویه کننده های خنک شده با هوا در حالی که ساخت سبک را حفظ می کند.
4مناسب برای محیط های سخت کار
لوله های بالدار اکستروید معمولاً در:
- نیروگاه های تولیدی برق
- تاسیسات پردازش نفت و گاز
- پالایشگاه ها
- کارخانه های پتروشیمی
- ایستگاه های فشرده سازی گاز طبیعی
- سیستم های خنک کننده صنعتی بزرگ
کاربردهای معمول
کاندنسرهای خنک شده با هوا (ACC)
لوله های بالدار اکستروید شده به طور گسترده ای در سیستم های ACC برای:
- تهویه بخار در نیروگاه های حرارتی
- سیستم های بازیافت گرما
- خنک سازی فرآیند صنعتی
- نیروگاه های چرخه ترکیبی
مبادلات گرما
مناسب برای:
- مبادلات گرما شیل و لوله
- بسته های تهویه کننده
- ماژول های خنک کننده
- خنک کننده های هوای فرآوری
صنایع انرژی و پتروشیمی
کاربردهای رایج عبارتند از:
- کمپرسورهای بخار خروجی توربین
- سیستم های خنک کننده پالایشگاه
- کانسندر های فرآیند شیمیایی
- واحدهای خنک کننده فشرده سازی گاز
مشخصات استاندارد
| ماده |
مشخصات |
| نام محصول |
لوله های بالدار استروژن شده |
| درخواست |
کاندنسرهای خنک شده با هوا / مبادلات گرما خنک شده با هوا |
| مواد لوله پایه |
استیل کربن ASTM A192 |
| مواد باله |
آلومینیوم 1060 |
| روش تولید |
قالب گیری از آلومینیوم |
| نوع لوله |
لوله های فولادی کربن بدون دنده |
| نوع باله |
باله های آلومینیومی استرود |
| وضعیت سطح |
فرآوری آسیاب / درمان سفارشی |
| طول استاندارد |
6,000 mm / 12,000 mm (طول های سفارشی در دسترس است) |
محدوده اندازه ی مشترک
ابعاد زیر به طور معمول برای کاربردهای تهویه هوا خنک شده تولید می شوند:
ابعاد لوله پایه
| پارامتر |
محدوده معمولی |
| قطر بیرونی |
19.05 میلیمتر.38.10 میلیمتر |
| ضخامت دیوار |
1.65 میلی متر.3.50 میلی متر |
| طول لوله |
3،000 میلی متر 15000 میلی متر |
اندازه های رایج عبارتند از:
- 25.4 × 2.11 میلی متر
- 31.75 × 2.11 میلی متر
- 38.1 × 2.77 میلی متر
ابعاد باله های بیرون کشیده شده
| پارامتر |
محدوده معمولی |
| قطر بیرونی باله |
۴۰ میلی متر ۰۸۰ میلی متر |
| ارتفاع باله |
8 میلی متر 22 میلی متر |
| ضخامت باله |
0.3 میلی متر ️ 0.6 میلی متر |
| تراکم باله |
۳۹۴ ۶۳۰ باله/متر |
(بعد های سفارشی را می توان بر اساس نقشه های مشتری و الزامات طراحی حرارتی تولید کرد.)
مشخصات مواد
لوله پایه ای از فولاد کربن ASTM A192
ASTM A192 یک کتل فولادی کربن بدون درز و مشخصات لوله مبدل گرما است که به طور گسترده ای برای کاربردهای انتقال گرما در دمای بالا و فشار استفاده می شود.
ترکیب شیمیایی (معمولی)
| عنصر |
حداکثر / نیاز |
| کربن (C) |
≤0.06 ∼0.18٪ |
| منگنز (Mn) |
0.27 ٪ 0.63٪ |
| فسفر (P) |
≤0.035% |
| گوگرد (S) |
≤0.035% |
| سیلیکون (Si) |
≤0.25% |
خواص مکانیکی لوله ASTM A192
| مالکیت |
الزامات |
| قدرت کششی |
≥325 MPa |
| قدرت تولید |
≥180 MPa |
| کشش |
≥35٪ |
مواد آلومینیوم 1060 Fin
آلومینیوم 1060 یک آلیاژ آلومینیوم خالص تجاری با رسانایی حرارتی عالی و مقاومت در برابر خوردگی است.
ترکیب شیمیایی (معمولی)
| عنصر |
محتوای |
| آلومینیوم (Al) |
≥99.60٪ |
| سیلیکون (Si) |
≤0.25% |
| آهن (Fe) |
≤0.35% |
| مس (Cu) |
≤0.05% |
| منگنز (Mn) |
≤0.03% |
| منیزیم (Mg) |
≤0.03% |
| زینک (Zn) |
≤0.05% |
خواص مکانیکی آلومینیوم 1060
| مالکیت |
ارزش معمولی |
| قدرت کششی |
۷۵٫۱۳۵ MPa |
| قدرت تولید |
20 ‰95 MPa |
| کشش |
20٪ 45% |
| رسانایی حرارتی |
حدود 230 W/m·K |
فرآیند تولید
فرآیند تولید شامل:
- آماده سازی لوله های بی درهم ASTM A192
- تمیز کردن سطح
- بازرسی ابعاد
- قالب گیری از آلومینیوم
- نصب آستین آلومینیومی
- فرآیند اکستروژن سرد
- شکل گیری باله های یکپارچه
- شکل گیری و کالیبراسیون باله
- کنترل ارتفاع بالاب
- تنظیم ارتفاع باله
- پوشش سطح
- بازرسی نهایی
- بررسی ابعاد
- آزمایش فشار
- کنترل کیفیت عملکرد
روش های بازرسی و آزمایش
برای اطمینان از عملکرد قابل اعتماد در سیستم های تهویه کننده خنک کننده هوا، لوله های پر شده بالدار تحت بازرسی کیفیت دقیق قرار می گیرند.
بازرسی لوله پایه
تجزیه و تحلیل شیمیایی
- طیف نوری انتشار نوری (OES)
- تأیید مطابق با الزامات ASTM A192
بازرسی ابعاد
- اندازه گیری قطر بیرونی
- بازرسی ضخامت دیوار
- بررسی طول
- بازرسی راست
آزمایش مکانیکی
شامل:
- آزمایش کشش
- بررسی قدرت تولید
- آزمایش طول کش
- آزمایش سختی
آزمایش غیر مخرب (NDT)
روش های رایج:
- آزمایش جریان گردشی
- آزمایش فوق صوتی
- آزمایش فشار هیدروستاتیک
بازرسی کامل لوله های فلک دار
بازرسی کیفیت
پارامترهای بررسی شده عبارتند از:
- ارتفاع باله
- ضخامت باله
- ارتفاع باله
- قطر باله
- وضعیت سطح باله
تست یکپارچگی اوراق قرضه
انجام شده برای تأیید:
- قدرت اتصال مکانیکی باله های لوله
- قابلیت اطمینان تماس
- مقاومت در برابر چرخه های گسترش حرارتی
آزمایش فشار
آزمایش های هیدروستاتیک یا پنوماتیک ممکن است مطابق با مشخصات مشتری و الزامات پروژه انجام شود.
چرا از لوله های بالدار آلیومینیومی ASTM A192 + 1060 استفاده می کنیم؟
- بهره وری حرارتی بالا برای کاربردهای تهویه کننده خنک کننده هوا
- پیوند مکانیکی قوی بین لوله و باله
- مقاومت عالی آلومینیوم در برابر خوردگی
- ساخت مبادله گرما سبک
- عمر طولانی در شرایط بیرونی
- مناسب برای سیستم های خنک کننده صنعتی با حجم بالا
