TEMA نوع BEM 1108 لوله Monel 400 ثابت لوله شیل و لوله مبادله گرما

جزئیات محصول:

محل منبع:	چین ، کره
نام تجاری:	YUHONG
گواهی:	TEMA Class R / ASME Section VIII Division 1
شماره مدل:	مبدل حرارتی پوسته و لوله عمودی TEMA نوع BEM

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 50,000 - USD 1,000,000 PER SET
جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
شرایط پرداخت:	T/T، D/P، D/A، L/C، وسترن یونیون
قابلیت ارائه:	500 مجموعه در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (350)

لوله بدون درز از جنس استنلس استیل (343)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (171)

لوله باله (745)

مبدل حرارتی (38)

لوله مبدل حرارتی (476)

بسته لوله مبادله گرما (54)

صفحه لوله مبدل حرارتی (129)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (108)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (222)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (162)

اتصالات فولادی (876)

فلنج فولادی (680)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

نوع تجهیزات:	مبدل حرارتی پوسته و لوله	کد و استاندارد طراحی:	بخش هشتم ASME 1، TEMA کلاس R، NACE MR0175 / ISO 15156
مواد پوسته:	ASME SA-516 Gr. 70 N (نرمال شده) / ASME SA-106 Gr. ب	مواد لوله:	ASME SA-179 بدون درز سرد کشیده / ASME SA-213 TP316L
برگه لوله:	ASME SA-350 LF2 Cl. 1 / ASME SA-105 / ASME SA-266	کانال / مواد سر:	ASME SA-516 Gr. 70 N
مواد پیچ و مهره:	ASME SA-193 Gr. B7 (Studs) & ASME SA-194 Gr. 2H (آجیل شش گوش سنگین)
برجسته کردن:	مبادله گرما مونل 400 , مبادله گرما نوع TEMA BEM , مبادله گرما ثابت لوله ای

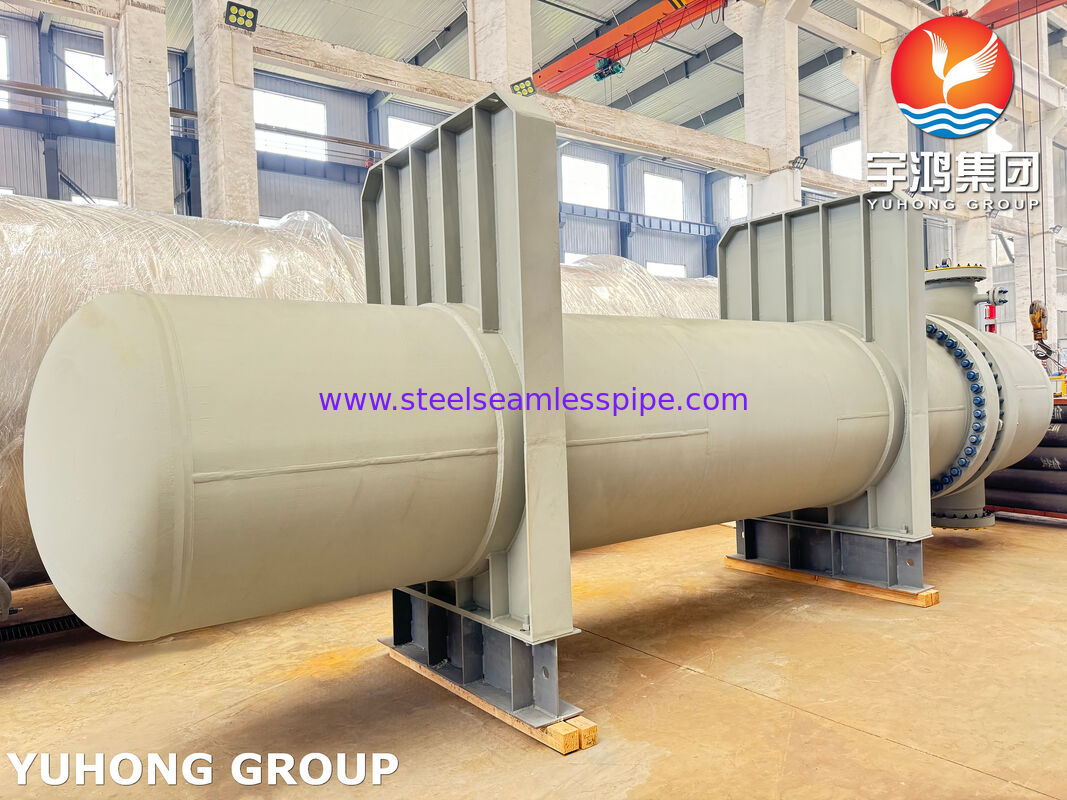

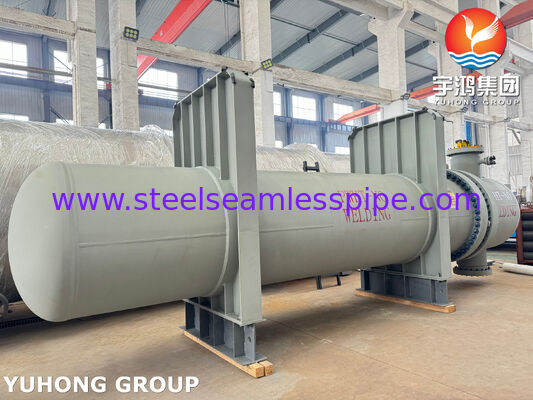

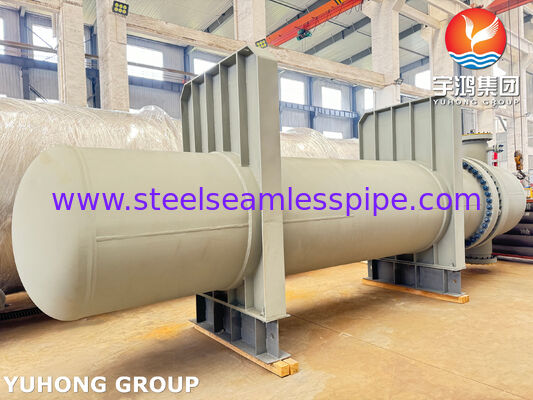

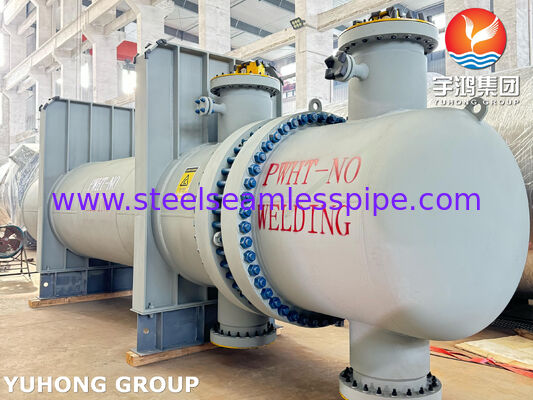

مبادل حرارتی پوسته و لوله با لوله‌های مونل 400 و صفحه لوله ثابت

این واحد یک مبادل حرارتی صنعتی پوسته و لوله است(که به عنوان مبادل حرارتی تیم نیز شناخته می‌شود) که کاملاً مطابق با استانداردهای ASME Section VIII Div. 1 و TEMA Class R طراحی شده است. چیدمان داخلی شامل یک بسته لوله پره‌دار 1108 لوله‌ای است که برای نصب در کندانسور بالای برج تثبیت کننده واحد تقطیر خام (شماره برچسب W-04A/B) مهندسی شده است. طراحی مکانیکی محیط‌های میعان خورنده شدید حاوی کلرید آبی و هیدروکربن‌های اسیدی را در نظر می‌گیرد.مشخصات اجزا و مواد ASMEنام جزء: تست‌های فشار سمت پوسته و سمت لوله به طور مستقل مطابق با قوانین ASME Section VIII Div. 1 انجام می‌شود.مشخصات مواد ASME

ابعاد و پارامترهای فنی

صفحه لوله	E2-1566	ASME SB-127 UNS N04400 (مونل 400)	قطر خارجی 1170 میلی‌متر، ضخامت 63.5 میلی‌متر، 8 سوراخ رزوه شده M12
مونتاژ بسته لوله	E1-9277	ASME SB-163 UNS N04400 (مونل 400)	بسته لوله پره‌دار 1108 لوله‌ای، عمق انبساط 40.5/60.5 میلی‌متر
بدنه پوسته	E1-9311	ASME SA-516 Gr. 70 + SB-127 روکش‌دار	صفحه پایه فولادی کربن با لایه روکش داخلی مونل 400: تست‌های فشار سمت پوسته و سمت لوله به طور مستقل مطابق با قوانین ASME Section VIII Div. 1 انجام می‌شود.E1-9311
ASME SA-516 Gr. 70 + SB-127 روکش	روکش و متالورژی مقاوم در برابر خوردگی	واشر آب‌بندی	E1-9311 نکته 2
مونل 400 / گرافیت منبسط شده	روکش و متالورژی مقاوم در برابر خوردگی	فلنج‌های نازل	E1-9311
ASME SA-105 / SA-106 Gr. B / مونل 400	اتصال فلنجی N1-N4 ANSI B16.5؛ اتصالات N5-N11 NPT 6000#	مشخصات فنی و مهندسی فرآیند	روش انبساط دقیق لوله
: بسته لوله پره‌دار با استفاده از فرآیند انبساط گشتاوری دو عمقی (انبساط عمقی در 40.5 میلی‌متر و 60.5 میلی‌متر) در صفحه لوله مونل 400 محکم می‌شود. چیدمان سوراخ لوله مطابق با الگوی گام مثلثی/مربعی 20.25 میلی‌متر است.	روکش و متالورژی مقاوم در برابر خوردگی	: تمام سطوح مرطوب پوسته و سرهای نگهدارنده فشار که در معرض بخارات خورنده قرار دارند از مواد جامد یا روکش‌دار ASME SB-127 UNS N04400 (مونل 400) استفاده می‌کنند.	توزیع جریان و موقعیت بافل

: همراه با صفحات محافظ برخورد سنگین و صفحات بافل عرضی، حفظ فاصله یکنواخت پشتیبانی لوله در 750 میلی‌متر و 753 میلی‌متر.

مشخصات تضمین کیفیت و QA/QCتست هیدروستاتیک و پنوماتیک: تست‌های فشار سمت پوسته و سمت لوله به طور مستقل مطابق با قوانین ASME Section VIII Div. 1 انجام می‌شود.آزمایش غیر مخرب (NDE)
: 100% تست رادیوگرافی (RT) بر روی تمام درزهای جوش لب به لب با نفوذ کامل اعمال می‌شود؛ 100% تست نفوذ مایع (PT) بر روی اتصالات انبساطی/جوشی صفحه لوله به لوله اعمال می‌شود.پوشش و پرداخت سطح
: اجزای فولادی کربن خارجی سازه‌ای گالوانیزه گرم می‌شوند؛ کاربرد نهایی پوشش شامل گرافیت + AISI 316 / Power Graf 3 Premium با پوشش محافظ دمای بالا است.مشخصات لجستیک و حمل و نقل بین‌المللی

اتصالات بالابر و جابجایی

: پس از نصب در پوسته مبادل حرارتی، برای برداشتن و آب‌بندی با درپوش برنامه‌ریزی شده است.محافظت از سطح فلنج
: تمام فلنج‌های با سطح برجسته ANSI B16.5 و اتصالات مادگی NPT با صفحات پوشش پلاستیکی سنگین و درپوش‌های ضد زنگ برای حمل و نقل دریایی و صادراتی مجهز شده‌اند.
