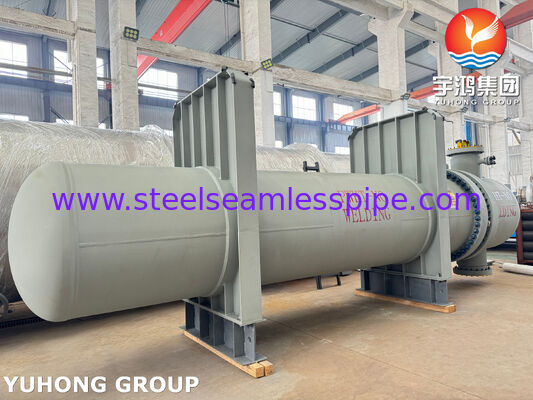

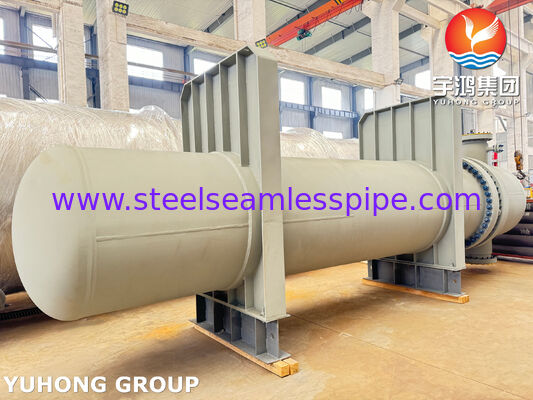

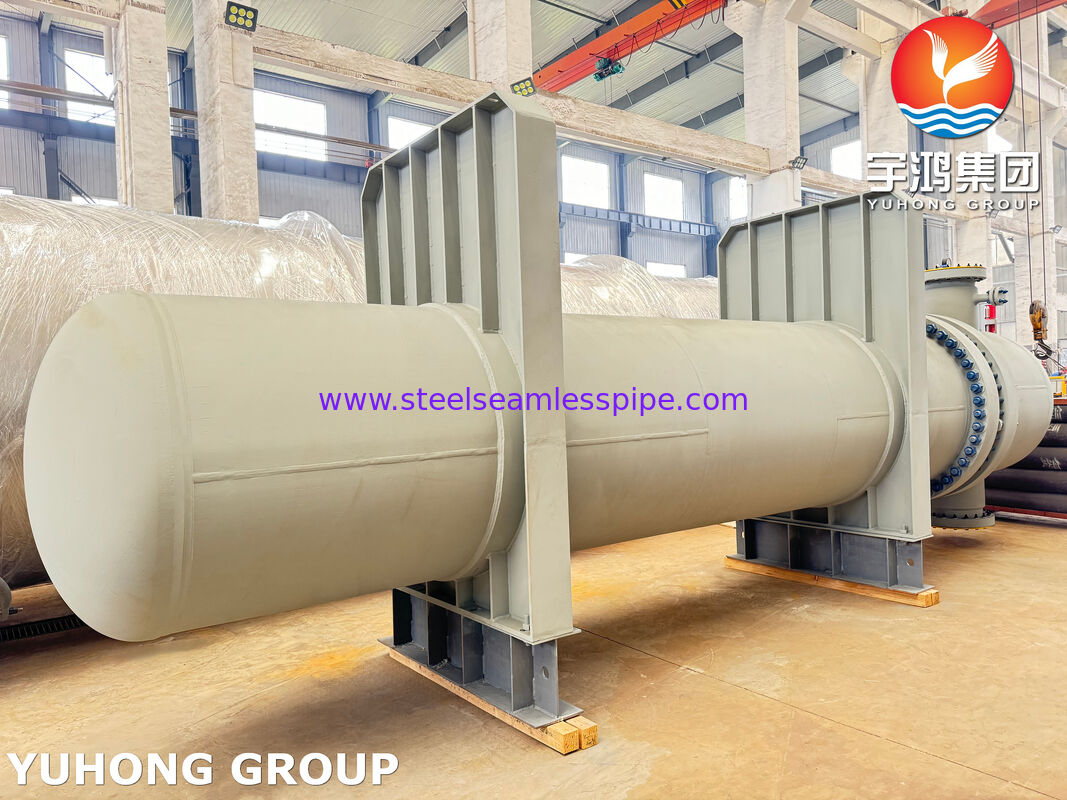

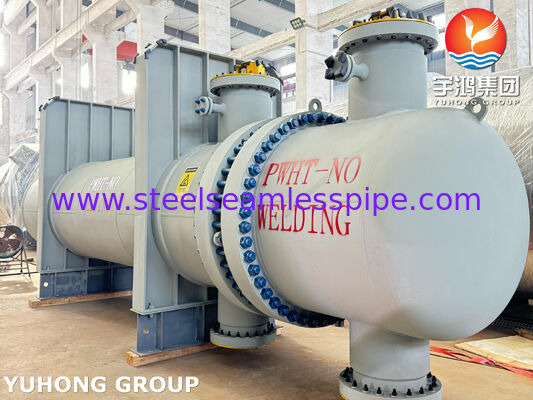

TEMA نوع BEM 1108 لوله Monel 400 ثابت لوله شیل و لوله مبادله گرما

TEMA نوع BEM 1108 لوله Monel 400 ثابت لوله شیل و لوله مبادله گرما

این واحد یک پوسته و لوله صنعتی استمبادله گرما(همچنین به عنوان یکمبادله گرما تیم) طراحی شده است با دقت مطابق با ASME بخش VIII Div. 1 و TEMA کلاس R استانداردهایطرح داخلی شامل یک لوله 1108 است.دسته ای از لوله های بالدارطراحی شده برای نصب در استیبلایزر واحد تقطیر خام OVHD Condenser (Tag No W-04A/B)طراحی مکانیکی برای محیط های شدید و خوردنی که حاوی کلرید آب و هیدروکربن های اسیدی هستند.

مشخصات قطعات و مواد ASME

مشخصات فنی و مهندسی فرآیند

• روش گسترش لوله دقیق:دسته ای از لوله های بالداربه صفحه لوله Monel 400 با استفاده از یک فرآیند گسترش تورک دو عمق (عمق گسترش در 40.5 میلی متر و 60.5 میلی متر) متصل می شود. طرح سوراخ لوله به 20.25 میلی متر مثلث / مربع الگوی پچ پایبند.

• پوشش مقاوم به خوردگی و فلزات سازی: تمام سطوح مرطوب پوسته و کلاه های نگهدارنده فشار که در معرض بخار های خوردنی قرار دارند از مواد جامد یا پوشش داده شده ASME SB-127 UNS N04400 (Monel 400) استفاده می کنند.

• توزیع جریان و موقعیت گیری بافل: یکپارچه با صفحه های حفاظت از ضربه سنگین و صفحه های خنک کننده متقاطع، حفظ فاصله پشتیبانی لوله یکسان در 750 میلی متر و 753 میلی متر.

تضمین کیفیت و مشخصات QA / QC

• آزمایش های هیدروستاتیک و پنوماتیک: آزمایشات فشار در سمت پوسته و لوله به صورت مستقل مطابق با قوانین ASME بخش VIII بخش 1 انجام می شود.

• بررسی غیر مخرب (NDE): آزمایش رادیوگرافی 100٪ (RT) برای تمام بخیه های جوشیده شده با قطب نفوذ کامل اعمال می شود؛ آزمایش نفوذ 100٪ مایع (PT) برای مفاصل گسترش یافته / جوشیده لوله به لوله اعمال می شود.

• پوشش سطح و تکمیل: اجزای ساختاری فولاد کربن خارجی تحت گرم گرم می شوند؛ پوشش نهایی شامل گرافیت + AISI 316 / Power Graf 3 پوشش محافظ درجه حرارت بالا است.

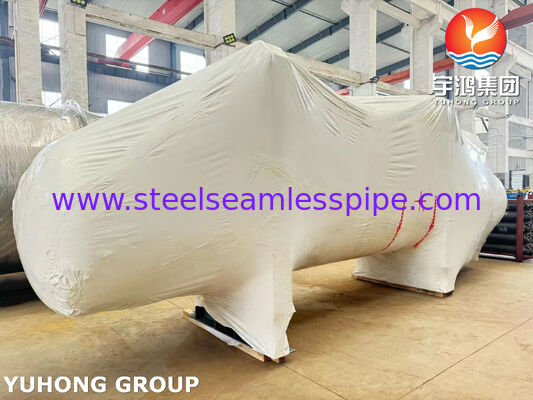

مشخصات لجستیک و حمل و نقل بین المللی

• بلند کردن و دست زدن به لوازم متصل: برنامه ریزی شده برای برداشتن و مهر و موم پلگ پس از نصب درمبادله گرماپوسته.

• حفاظت از فلنج: تمام فلنج های صورت بالا ANSI B16.5 و وصلات زنانه NPT با صفحات پوشش پلاستیکی سنگین و کاپ ضد زنگ برای حمل و نقل دریایی و صادرات مجهز هستند.

​
