ASTM A106 Gr.B لوله های پرک شده برای کوره اصلاح بخار و بازیابی گرما

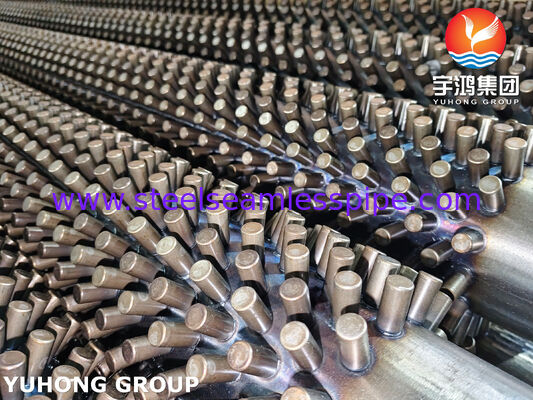

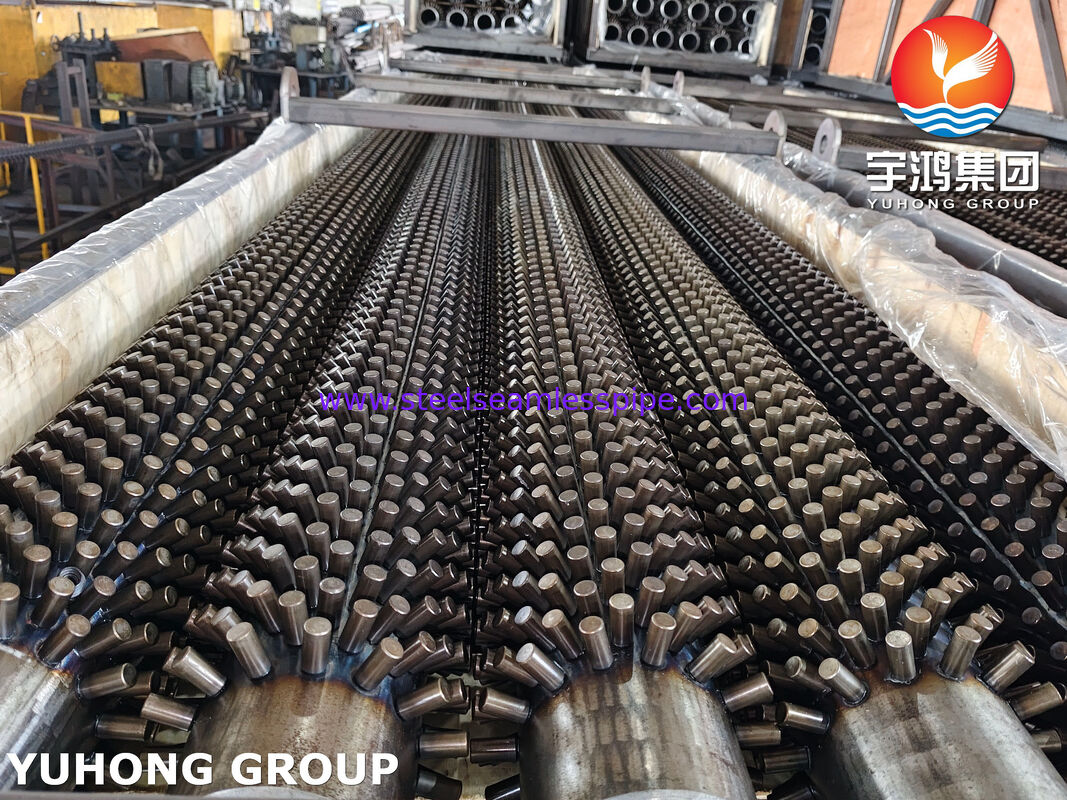

لوله میخ‌دار فولاد کربن ASTM A106 Gr.B با میخ‌های فولاد کربن

مقدمه‌ای بر لوله‌های میخ‌دار فولاد کربن ASTM A106 Gr.B + CS

لوله‌های میخ‌دار (که به نام لوله‌های سر میخ، لوله‌های پین یا لوله‌های پره‌دار میخ‌دار نیز شناخته می‌شوند) عناصر انتقال حرارت با سطح گسترده و راندمان بالا هستند. لوله‌های میخ‌دار فولاد کربن ASTM A106 Gr.B ما شامل یک لوله پایه بدون درز ساخته شده طبق استاندارد ASTM A106 / ASME SA106 Grade B، با میخ‌های فولاد کربن جامد (CS) هستند که با جوش مقاومتی روی سطح خارجی آن جوش داده شده‌اند.

این لوله‌ها به طور قابل توجهی سطح انتقال حرارت خارجی را افزایش می‌دهند (معمولاً ۲ تا ۳ برابر لوله بدون پره)، در حالی که استحکام مکانیکی عالی و مقاومت در برابر رسوب‌گیری و تمیزکاری تهاجمی را حفظ می‌کنند. آنها به طور گسترده در محیط‌های گاز دودکش با دمای بالا، فشار بالا و خورنده در صنایع پتروشیمی، تولید برق و فرآیند استفاده می‌شوند.

ساختار لوله میخ‌دار فولاد کربن (لوله پایه A106 Gr.B و میخ‌های CS)

ساختار شامل سه عنصر کلیدی است:

• لوله پایه - لوله فولاد کربن بدون درز مطابق با ASTM A106 Gr.B / ASME SA106 Gr.B، طراحی شده برای سرویس در دمای بالا.
• میخ‌ها (پره‌ها) - پین‌های فولاد کربن استوانه‌ای جامد (یا گاهی بیضوی/شکل لنز).
• فرآیند اتصال - جوشکاری تمام اتوماتیک با مقاومت الکتریکی (که به آن جوشکاری میخ مقاومتی یا جوش فورج نیز گفته می‌شود). جریان و فشار بالا یک جوش فورج متالورژیکی واقعی با نفوذ کامل و حداقل منطقه متاثر از حرارت ایجاد می‌کند. هیچ فلز پرکننده‌ای استفاده نمی‌شود. فرآیند برای ارتفاع، قطر، گام و چگالی محیطی دقیق میخ‌ها توسط PLC کنترل می‌شود.

این روش جوشکاری پیوندی قوی‌تر از مواد پایه تولید می‌کند و به لوله‌ها اجازه می‌دهد تا تمیزکاری مکانیکی شدید (جت آب با فشار بالا، سندبلاست) و چرخه حرارتی را بدون جدا شدن میخ تحمل کنند.

ترکیب شیمیایی لوله پایه ASTM A106 Gr.B و میخ‌های فولاد کربن

ترکیب شیمیایی لوله پایه ASTM A106 / ASME SA106 Grade B (درصد وزنی)

خواص مکانیکی ASTM A106 Gr.B

جنس میخ فولاد کربن (CS)

معمولاً فولاد کربن پایین معادل Q235B، ASTM A510 (درجات 1005-1010)، یا فولاد نرم مشابه. ترکیب معمول (درصد وزنی):

جنس میخ را می‌توان مطابق با مشخصات مشتری مطابقت داد یا ارتقا داد.

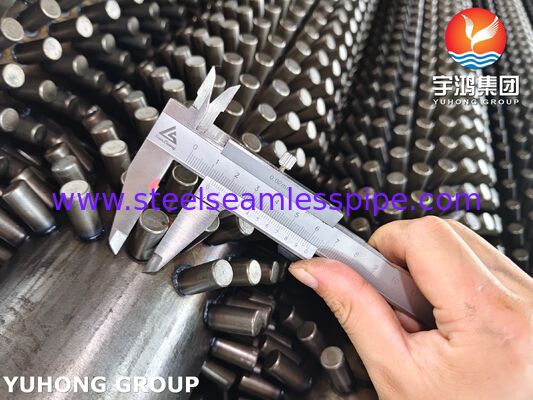

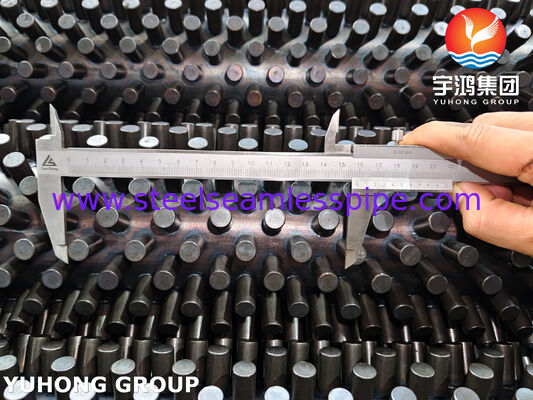

تلرانس‌های ابعادی و محدوده مشخصات لوله‌های میخ‌دار A106 Gr.B CS

تمام ابعاد را می‌توان مطابق با نقشه‌ها یا الزامات فرآیند سفارشی کرد. کنترل ابعادی دقیق و تست ۱۰۰٪ بصری + تست تصادفی جدا شدن میخ انجام می‌شود.

مزایای عملکردی لوله‌های میخ‌دار A106 Gr.B CS

• افزایش ۲ تا ۳ برابری سطح انتقال حرارت نسبت به لوله‌های بدون پره، که ضریب انتقال حرارت سمت گاز دودکش را به طور قابل توجهی بهبود می‌بخشد.
• اتصال متالورژیکی بسیار قوی بین میخ و لوله - مقاوم در برابر لرزش، شوک حرارتی و تمیزکاری مکانیکی تهاجمی.
• مقاومت عالی در برابر رسوب‌گیری و انباشت خاکستر در محیط‌های گاز دودکش کثیف؛ تمیز کردن آسان.
• مناسب برای سرویس در دمای بالا (تا حدود ۵۵۰-۶۰۰ درجه سانتی‌گراد بسته به طراحی).
• استحکام مکانیکی بالا و ظرفیت تحمل فشار لوله پایه A106 Gr.B.
• راه حل مقرون به صرفه برای جریان‌های گازی خورنده و حاوی ذرات که در آن لوله‌های پره نازک معمولی به سرعت از کار می‌افتند.
• کاهش اندازه کلی تجهیزات و بهبود بهره‌وری انرژی در سیستم‌های بازیابی حرارت اتلافی.

کاربردهای لوله‌های پره‌دار میخ‌دار ASTM A106 Gr.B

• بخش‌های همرفتی کوره‌های گرمایش لوله‌ای در کارخانه‌های پتروشیمی و پالایش
• کوره‌های شعله‌ای، کوره‌های اصلاح و کوره‌های کراکینگ بخار
• اقتصایزر دیگ بخار و پیش‌گرم‌کن هوا (به ویژه دیگ‌های زغال‌سوز، زیست‌توده و زباله‌سوز)
• واحدهای بازیابی حرارت اتلافی (WHRU) و مولدهای بخار بازیابی حرارت (HRSG)
• خنک‌کننده‌های گاز فرآیند و واحدهای بازیابی گوگرد (SRU)
• تجدیدکننده‌های واحد کراکینگ سیال کاتالیستی (FCCU) و کوره‌های کک‌سازی
• راکتورهای شیمیایی و مبدل‌های حرارتی گاز دودکش با گرد و غبار بالا

مزایای ما و تجربه تولید

به عنوان یک تولید کننده و صادر کننده تخصصی لوله‌های انتقال حرارت، ما تجربه گسترده‌ای در تولید لوله‌های میخ‌دار فولاد کربن ASTM A106 Gr.B برای صنایع جهانی پتروشیمی، برق و فرآیند داریم.

نقاط قوت کلیدی شامل:

• خطوط جوشکاری مقاومتی کاملاً اتوماتیک و کنترل شده با PLC که کیفیت و چگالی میخ ثابت را تضمین می‌کنند
• کنترل دقیق مواد اولیه با گواهینامه‌های تست آسیاب کامل (EN 10204 3.1 / 3.2)
• سیستم کیفیت جامع شامل بازرسی ابعادی، تست یکپارچگی جوش، تست هیدرواستاتیک و حفاظت سطح
• قابلیت تامین مجموعه‌های کامل مطابق با نقشه‌های مشتری، از جمله خم‌های U، کویل‌ها و بسته‌های لوله
• ظرفیت تولید انعطاف‌پذیر و زمان تحویل رقابتی برای سفارشات استاندارد و سفارشی
• تجربه خدمت‌رسانی به پیمانکاران اصلی EPC و کاربران نهایی در آسیا، خاورمیانه، اروپا و آمریکا

ما از استعلام‌های دقیق با نقشه‌ها یا داده‌های فرآیند استقبال می‌کنیم. تیم مهندسی ما می‌تواند پشتیبانی فنی برای انتخاب مواد، بهینه‌سازی پیکربندی میخ و تخمین عملکرد حرارتی ارائه دهد.
