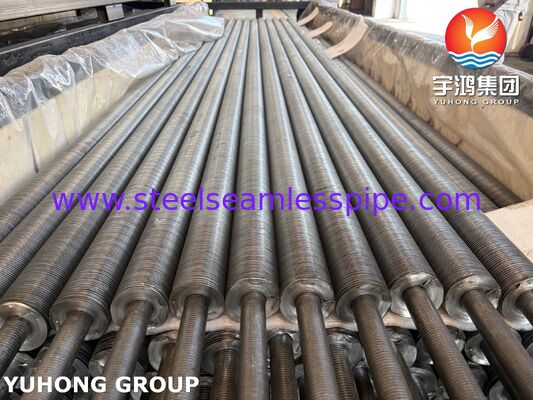

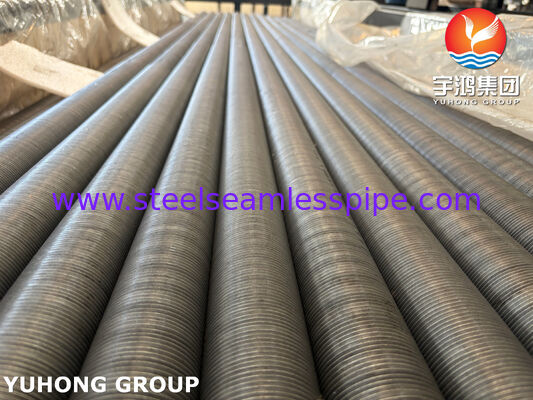

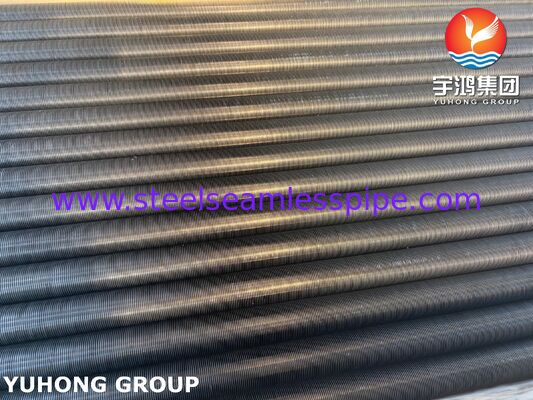

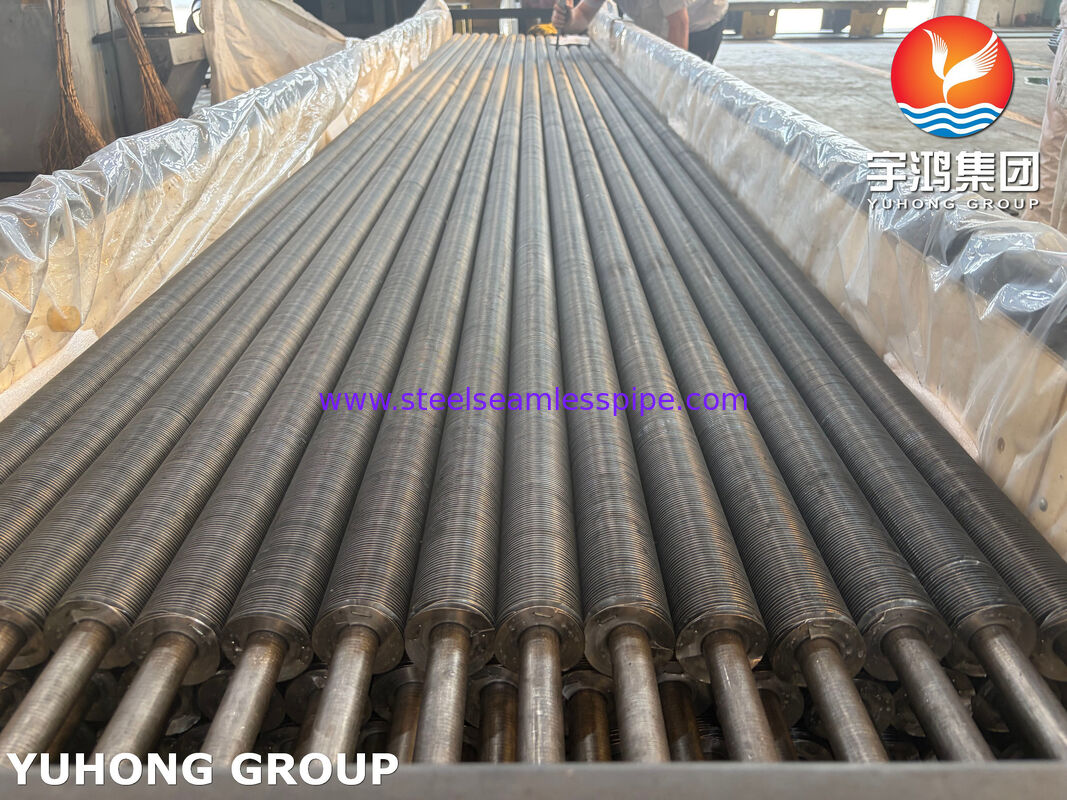

لوله های باله زخمی ASTM A179 برای کولرهای هوا | ACHE Fin Tube

لوله های بالدار پیچیده برای خنک کننده های هوا ️ ASTM A179

خلاصه ی محصول

لوله های فلک پیچ ما برای خنک کننده های هوا، ساخته شده با لوله های فولادی کم کربن ASTM A179، طراحی شده اند تا انتقال گرما را در مبادلات گرما خنک کننده هوا (ACHE) ، تهویه کننده های خنک کننده هوا، خنک کننده های هوا فرآیند و سایر تجهیزات خنک کننده صنعتی فراهم کنند.

نوار بالدار در اطراف سطح بیرونی لوله پایه به صورت حلقه ای پیچیده می شود تا منطقه انتقال گرما خارجی را افزایش دهد در حالی که ترتیب لوله فشرده را حفظ می کند.ساخت باله حلقه ای تعادل عملی بین عملکرد انتقال گرما را فراهم می کند، قدرت مکانیکی، انعطاف پذیری تولید و هزینه.

ASTM A179 به طور گسترده ای برای لوله پایه انتخاب شده است که در آن هدایت حرارتی خوب، جوش پذیری،و عملکرد مکانیکی قابل اطمینان در خدمات انتقال گرما غیر خوردنی یا متوسط خوردنی مورد نیاز است.

ویژگی های کلیدی

• لوله پایه:استیل کربن بدون درز ASTM A179 / ASME SA179
• نوع باله:باله های پیچیده به شکل مارپیچ
• کاربرد:خنک کننده های هوا، ACHE، تهویه کننده های خنک کننده هوا و سیستم های خنک کننده فرآیند
• تولید:پیچ و تاب بالاب کنترل شده با فاصله بالاب ثابت و تماس
• مساحت بالای سطح بیرونیبرای انتقال بهتر گرما در سمت هوا
• مناسب برای پیکربندی خنک کننده های هوا با فشار فشار و فشار فشار
• ابعاد فلک می تواند با توجه به الزامات حرارتی و مکانیکی سفارشی شود
• در صورت لزوم، با محافظت از سطح خالی، گالوانیزه، رنگارنگ یا سایر سطوح مشخص شده در دسترس است.

ابعاد معمول

ابعاد زیر نشان دهنده محدوده های تولید شده به جای محدودیت ها است. ابعاد نهایی باید با توجه به طراحی حرارتی و مشخصات پروژه انتخاب شوند.

اندازه های مشترک لوله های پایه می توانند با توجه به نقشه های مشتری، محاسبات انتقال گرما یا استانداردهای پروژه قابل اجرا ارائه شوند.

فرآیند تولید

1. آماده سازی لوله های بی درهم ASTM A179لوله ها برای دقت ابعاد و وضعیت سطح قبل از fining بررسی می شوند.
2. آماده سازی سطحسطح لوله برای ایجاد تماس مناسب باله با لوله تمیز می شود.
3. آماده سازی نوار بالدار️ نوار بالدار انتخاب شده برای عرض و ضخامت ثابت شکل می گیرد و کنترل می شود.
4. پیچ و تاب مارپیچینوار باله به طور مداوم در اطراف لوله در فاصله مشخص شده پیچیده می شود.
5. نگهدارنده بالهبسته به طراحی، باله ممکن است به صورت مکانیکی فشار داده شود، جاسازی شود، جوش داده شود یا به روش دیگری برای رسیدن به تماس حرارتی مورد نیاز، محفوظ باشد.
6. بازرسی ابعادارتفاع باله، ارتفاع، قطر لوله، طول کلی و راست بودن بررسی می شوند.
7. بازرسی نهایی و حفاظتمحصولات برای حمل و نقل بازرسی می شوند، علامت گذاری می شوند، بسته بندی می شوند و محافظت می شوند.

ترکیب شیمیایی ASTM A179

ASTM A179 یک مبادله گرما و لوله دیگ بخار کم کربن را مشخص می کند. الزامات شیمیایی معمولی عبارتند از:

ترکیب شیمیایی مواد عرضه شده با گواهینامه مواد و مشخصات خرید قابل اجرا بررسی می شود.

خواص مکانیکی ASTM A179

حداقل الزامات مکانیکی معمول عبارتند از:

مواد واقعی تحویل داده شده باید با نسخه قابل اجرا از ASTM A179/ASME SA179 و الزامات خرید مشتری مطابقت داشته باشند.

بازرسی و آزمایش

کنترل کیفیت می تواند شامل موارد زیر باشد:

• تجزیه و تحلیل ترکیب شیمیایی✓ بررسی مواد لوله پایه
• آزمایش کشش️ بررسی قدرت کششی، قدرت تولید و طول کششی.
• آزمایش سختیدر صورتی که مشخصات یا سفارش خرید لازم باشد انجام می شود.
• آزمایش هیدروستاتیک یا الکتریکی غیر مخربلوله های پایه بر اساس الزامات ASTM A179 آزمایش می شوند.
• بازرسی ابعاداندازه گیری OD لوله، ضخامت دیواره، طول، ارتفاع بالاب، ضخامت بالاب و ارتفاع بالاب.
• بازرسی بصریبررسی نقص های سطحی، تغییر شکل، باله های آسیب دیده و ناهنجاری های ساخت.
• بازرسی اتصال باله/ تماس✓ بررسی شرایط مشخص شده پیچ و چسب.
• بازرسی راستتایید اینکه لوله های آماده با تحمل ابعاد مشخص شده مطابقت دارند.
• ردیابی مواد- شماره گرما و اسناد مواد را می توان در طول تولید حفظ کرد.

در صورت لزوم می توان آزمایش NDT، PMI، بازرسی پوشش یا آزمایش های خاص مشتری را تنظیم کرد.

درخواست ها

لوله های پرنده ای ASTM A179 به طور معمول در:

• مبادلات گرما خنک کننده هوا (ACHE)
• خنک کننده های هوای فرآوری
• کاندنسرهای خنک کننده هوا
• خنک کننده های روغن
• یخچال های گاز
• دستگاه های خنک کننده کمپرسور
• واحدهای فرآیند پتروشیمی
• سیستم های خنک کننده پالایشگاه
• تجهیزات پردازش گاز طبیعی
• سیستم های خنک کننده کمکی تولید برق
• تجهیزات صنعتی بازیافت گرما

چرا لوله های بالدار زخم را انتخاب می کنیم؟

برای خنک کننده های هوا، طرف هوا به طور کلی نشان دهنده مقاومت بیشتر انتقال گرما است زیرا هوا دارای یک ضریب انتقال گرما بسیار پایین تر از بسیاری از مایعات فرآیند است.افزایش سطح بیرونی با باله ها اجازه می دهد تا یک وظیفه انتقال گرما بزرگتر در یک اثر عملی تجهیزات به دست آید.

پیکربندی باله زخم یک سطح باله مارپیچی مداوم را در اطراف لوله فراهم می کند و می تواند با ارتفاع باله های مختلف، پچ ها،و مواد برای پاسخگویی به الزامات مختلف طراحی حرارتی.

گزینه های عرضه

ما می توانیم لوله های بالدار ASTM A179 را بر اساس:

• نقشه های مشتری
• OD لوله و ضخامت دیواره
• مواد باله
• ارتفاع و ضخامت باله
• ارتفاع باله
• طول لوله
• روش فلش کردن
• درمان سطح
• الزامات طراحی انتقال گرما
• الزامات بازرسی و آزمایش
• مشخصات بسته بندی و علامت گذاری
