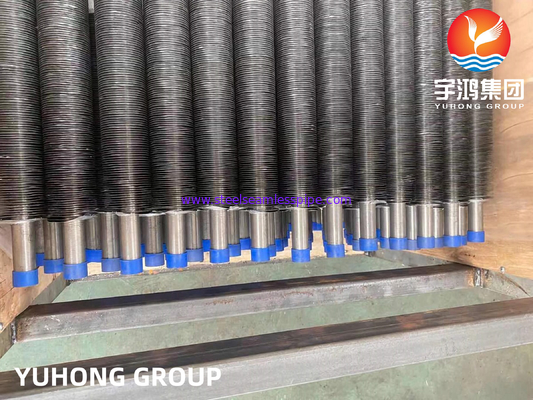

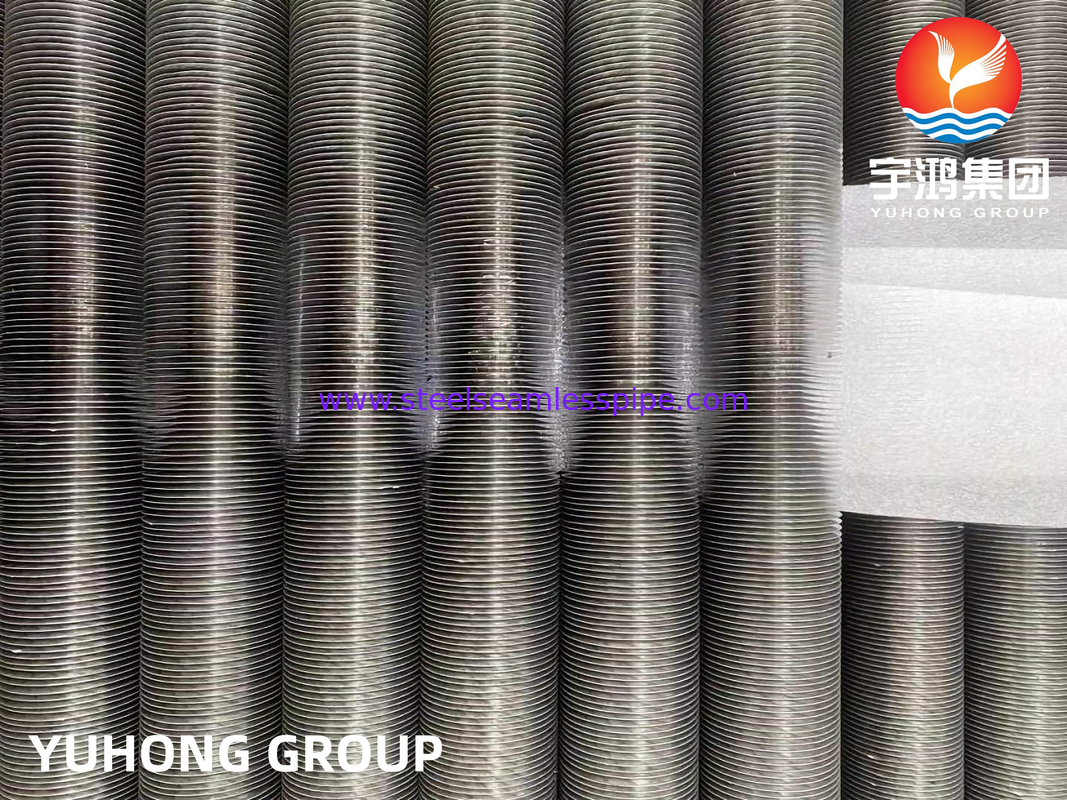

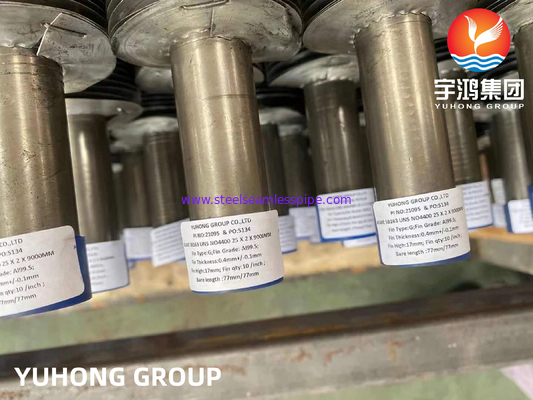

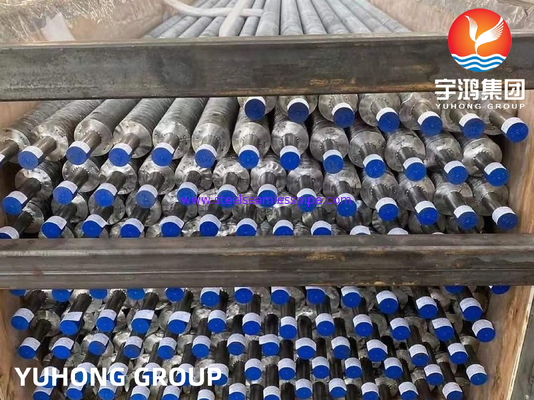

ASME SB163N04400 UNS لوله فلک دار نوع Monel 400 G برای استفاده در مبادله گرما
لوله های دارای باله های نوع G یک نوع قطعات مبادله گرما هستند که معمولاً در صنایع مورد استفاده قرار می گیرند که انتقال گرما بسیار مهم است.این لوله ها دارای یک طراحی باله خاص هستند که کارایی آنها را در انتقال گرما بین دو رسانه افزایش می دهدباله ها سطح لوله ها را بهبود می بخشند و در نتیجه سرعت انتقال گرما را افزایش می دهند. لوله های باله ای از جمله باله های نوع G اغلب در دیگ ها، سیستم های تهویه مطبوع، مبادلات گرما،و سایر کاربردهای صنعتی که انتقال گرما کارآمد مورد نیاز استطراحی باله های نوع G به طور معمول دارای یک شکل موج دار است که به افزایش سطح برای بهبود بهره وری انتقال گرما کمک می کند.
در مورد لوله مونل 400
مونل متعلق به یک گروه از آلیاژ های نیکل است. آن را با غلظت بالای مس و کروم در ترکیب شیمیایی خود تولید می شود.این لوله ها طراحی شده اند تا در محیط های ناشی از استرس خوردگی کافی باشند.آنها به راحتی در هر درجه حرارت جدا نمی شوند یا تغییر شکل نمی دهند. SB 163 N04400درجه طراحی شده با قدرت برتر و خواص مکانیکی عالی. آنها دارای حداقل مقاومت کششی 550Mpa و حداقل مقاومت کششی 240Mpa هستند.محصولات از این درجه می توانند به راحتی تا 40٪ طول بکشد.
مونل 400یک آلیاژ نیکل و مس است (حدود 67٪ نی ٪ 23٪ Cu) که در برابر آب دریا و بخار در دمای بالا و همچنین محلول های نمک و کاستیک مقاوم است.آلیاژ 400 یک آلیاژ محلول جامد است که تنها می تواند با سردکاری سخت شوداین آلیاژ نیکل دارای ویژگی هایی مانند مقاومت خوب در برابر خوردگی، جوش پذیری خوب و قدرت بالا است.نرخ خوردگی پایین در آب جوش یا آب دریا که به سرعت جریان دارد همراه با مقاومت عالی در برابر ترک خوردگی استرس در اکثر آب های شیرین، و مقاومت آن در برابر انواع شرایط خوردنی منجر به استفاده گسترده ای از آن در کاربردهای دریایی و سایر محلول های کلرید غیر اکسید کننده شد.
ترکیب شیمیایی لوله
| درجه |
C |
م |
آره |
S |
ک |
Fe |
نه |
Cr |
| مونل 400 |
0.30 حداکثر |
2.00 حداکثر |
0.50 حداکثر |
0.24max |
28.0-340 |
2.50 حداکثر |
63.00 دقیقه |
️ |
خواص مکانیکی لوله
| عنصر |
تراکم |
نقطه ذوب |
قدرت کششی |
قدرت بازده (0.2٪ آفست) |
کشش |
| مونل 400 |
8.8 گرام در سانتی متر |
1350 °C (2460 °F) |
پسی 80,000، MPa 550 |
پسی 35000، ایم پی ای 240 |
۴۰ درصد |
خواص فیزیکی لوله
| خواص |
متریک |
امپراتوری |
| تراکم |
8.8 gm/cm3 |
0.318 پوند/دقيقه |
ویژگی های لوله های بالدار نوع G
1طراحی فشرده
2. کارايي بالا
3نصب آسان
4. فضای کمتری مورد نیاز
5. کم تر کابل
6سطح بهینه شده
7بهترین تکنولوژی استفاده شده
8. متوسط حفاظت از خوردگی
9مصرف انرژی کمتر
10افزایش قابلیت اطمینان
11. نگهداری کم
12مقاومت مکانیکی بالا
فرایندهای لوله های فلک دار نوع G
در لوله های پرنده دار نوع G، باله ها با قرار دادن نوار فلزی در یک شکاف آماده می شوند. این آخرین بر روی یک لوله پایه شکل می گیرد. قرار دادن باله بر روی آن،پر کردن عقب انجام می شود که منجر به اتصال قوی باله ها به لوله های پایه می شود.از این رو، نام لوله های G-Fin آمده است. سه فرآیند ذکر شده در بالا به طور همزمان انجام می شود.حداکثر انتقال گرما انتظار می رود از لوله های g-fin به عنوان باله ها به شدت به لوله پایه متصل شده است.
لوله های پرنده دار نوع G معمولاً در دماهای بالا (حدود 400 درجه سانتیگراد) کار می کنند.این باله ها نسبت به خوردگی جوی مقاومت کمتری دارند.از سوی دیگر، مقاومت مکانیکی قابل قبول است. مواد فلز فولادی و فلز کربن نیز استفاده می شود، اما پردازش و ابزار خاص از نوار فلز فولادی ضروری است.کولر هوا، رادیاتورها، و غیره از لوله های g-fin استفاده می کنند.
جزئیات فنی/ جزئیات لوله پایه
قطر لوله: 20mm OD Min تا 219mm OD Max.
ضخامت لوله: حداقل 2mm تا 16mm
مواد لوله: فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد کورتن، فولاد دوگانه، فولاد سوپر دوگانه، انکونل، نیکل و انکلوای کرم بالا، مواد CK 20 و برخی مواد دیگر.
براي يه نقل قول سريع، لطفاً با اين شرط بفرستيد:
تعداد قطعات
لوله پایه: قطر، ضخامت، طول و مشخصات مواد.
باله ها: مشخصات مواد، نوع (سخت یا دنده دار) ، ارتفاع، ضخامت، فاصله، طول باله ها و بخش های بدون باله. جزئیات آماده سازی جوش در صورت لزوم.
زمان تحویل مورد نیاز
مزیت لوله بال
انتقال گرما از مایع داغ به مایع سرد تر از طریق یک دیواره لوله دلیل استفاده بسیاری از ما از لوله های بالدار است. اما ممکن است بپرسید، مزایای اصلی استفاده از لوله بالدار چیست؟چرا نمیتونی از یه لوله معمولی استفاده کنیخب می تونی ولی سرعتش خیلی کند میشه
با استفاده از یک لوله بالدار سطح بیرونی به طور قابل توجهی بزرگتر از سطح داخلی نیست. به همین دلیل،مایع با کمترین ضریب انتقال گرما، نرخ انتقال گرما را تعیین می کند.. When the heat transfer coefficient of the fluid inside the tube is several times larger than that of the fluid outside the tube the overall heat transfer rate can be greatly improved by increasing the outside surface area of the tube.
لوله های بالدار در خارج از سطح رشد می کنند. با داشتن لوله بالدار در محل، سرعت انتقال گرما را افزایش می دهد.این امر تعداد کل لوله های مورد نیاز برای یک برنامه کاربردی خاص را کاهش می دهد که همچنین اندازه کل تجهیزات را کاهش می دهد و می تواند در دراز مدت هزینه پروژه را کاهش دهد.در بسیاری از موارد استفاده، یک لوله دارای بالابست به جای شش یا بیشتر لوله های برهنه با کمتر از یک سوم هزینه و یک چهارم حجم است.
برای کاربردهایی که شامل انتقال گرما از یک مایع داغ به یک مایع سرد تر از طریق یک دیواره لوله است، لوله های بالدار استفاده می شود.جایی که یکی از مایعات هوا یا گاز دیگری است، ضریب انتقال گرما در سمت هوا بسیار پایین تر خواهد بود، بنابراین سطح اضافی انتقال گرما یا یک مبدل لوله بالدار بسیار مفید است.جریان الگوی کلی یک مبدل لوله بالدار اغلب جریان متقابل است، با این حال، همچنین می تواند جریان موازی یا جریان مخالف باشد.
باله ها برای افزایش سطح موثر لوله های مبادله گرما استفاده می شوند.لوله های بالدار زمانی استفاده می شوند که ضریب انتقال گرما در خارج لوله ها به طور قابل توجهی کمتر از داخل آن باشدبه عبارت دیگر، گرما از مایع به گاز منتقل می شود، بخار به گاز، مانند بخار به مبادله گرما هوا، و مایع حرارتی به مبادله گرما هوا.
صنایع که از لوله های فلک دار نوع G استفاده می کنند
1گیاهان لاستیکی
2نیروگاه های برق
3صنایع نفتی
4صنایع شیمیایی
کاربرد های دیگر
1مهندسی دریایی
2تجهیزات پردازش مواد شیمیایی و هیدروکربن
3مخازن بنزین و آب شیرین
4. نفت خام
5. بخاري هاي خنک کننده هوا
6. آبگرمکن های بخار و سایر مبادلات گرما
7. دریچه ها، پمپ ها، شفت ها، لوازم جانبی، و اتصال
8مبادلات گرما صنعتی
9محلول های کلر شده.
10. برج های تقطیر نفت خام
